Номер по Госреестру СИ: 61265-15
61265-15 Спектрометры атомно-абсорбционные
(AA (мод. 55 AA, 240 AA, 240FS AA, 240Z AA, 280FS AA, 280Z AA, DUO AA))
Назначение средства измерений:
Спектрометры атомно-абсорбционные АА (модели 55 AA, 240 AA, 240FS AA, 240Z AA, 280FS AA, 280Z AA, DUO AA) предназначены для измерения массовой концентрации элементов в водных растворах, продуктах питания, почвах, биологических объектах и т.п. в соответствии с аттестованными и стандартизованными методами (методиками).

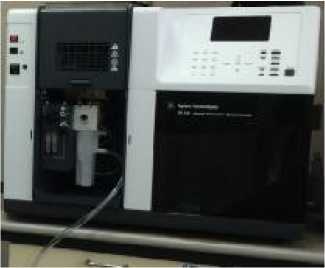

Внешний вид.
Спектрометры атомно-абсорбционные
Рисунок № 1

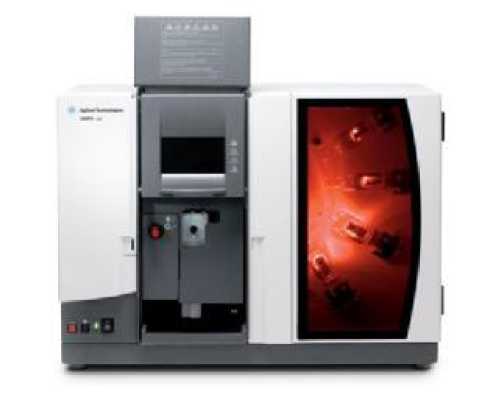

Внешний вид.
Спектрометры атомно-абсорбционные
Рисунок № 2

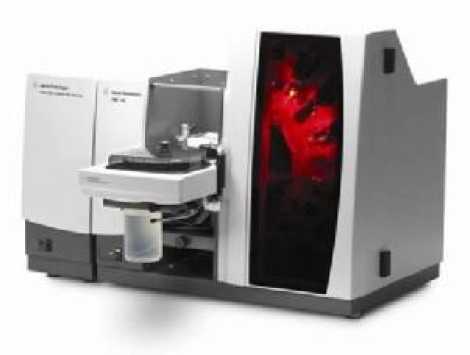

Внешний вид.
Спектрометры атомно-абсорбционные
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 01.04.2025
Номер записи -
ID в реестре СИ - 374648
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
280FS AA, 280Z AA, 280FS AA, 280 FS AA, 280 AA, 240АА, 240Z АА, 240Z AA, 240FS АА, 240FS AA, 240FS, 240 АА, 240 Z, 240 FS AA, 240 AA, 240 AA, -, (модели 240Z AA), (модели 240FS AA), (модели 240 AA),
Производитель
Изготовитель - Фирма "Agilent Technologies Bayan Lepas Free"
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 416
Выдано извещений - 3
Кол-во периодических поверок - 273
Кол-во средств измерений - 118
Кол-во владельцев - 86
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 369 дн.
Приказы РСТ, где упоминается данный тип СИ
№1255 от 2018.06.25 О переоформлении свидетельства об утверждении типа средства измерений № 61265 "Весы напольные медицинские МП "Здоровье"
№911 от 2015.08.11 Об утверждении типов средств измерений
№682 от 2020.04.01 ПРИКАЗ О продлении срока действия свидетельств об утверждении типа средств измерений 50 шт
№1717 от 2020.10.15 о продлении срока действия утвержденных типов СИ
Наличие аналогов СИ: Спектрометры атомно-абсорбционные (AA (мод. 55 AA, 240 AA, 240FS AA, 240Z AA, 280FS AA, 280Z AA, DUO AA))
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
61265-15 Спектрометры атомно-абсорбционные (AA (мод. 55 AA, 240 AA, 240FS AA, 240Z AA, 280FS AA, 280Z AA, DUO AA)) Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
49077-12 Спектрометры атомно-абсорбционные (КВАНТ.Z) Общество с ограниченной ответственностью "КОРТЭК" (ООО "КОРТЭК") (РОССИЯ г. Москва; Общество с ограниченной ответственностью «Техноквант» (ООО «Техноквант»), г. Москва; ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва (срок свидетельства: 14.02.2017)) |
61265-15 Спектрометры атомно-абсорбционные (AA (мод. 55 AA, 240 AA, 240FS AA, 240Z AA, 280FS AA, 280Z AA, DUO AA)) Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
55369-13 Весы электронные настольные (МК) ЗАО "Масса-К" (РОССИЯ г.С.-Петербург) |
61265-15 Спектрометры атомно-абсорбционные (AA (мод. 55 AA, 240 AA, 240FS AA, 240Z AA, 280FS AA, 280Z AA, DUO AA)) Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
58356-14 Спектрометры атомно-абсорбционные (МГА-1000) ООО "Атомприбор" (РОССИЯ г.С.-Петербург) |
61265-15 Спектрометры атомно-абсорбционные (AA (мод. 55 AA, 240 AA, 240FS AA, 240Z AA, 280FS AA, 280Z AA, DUO AA)) Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
63558-16 Спектрометры атомно-абсорбционные (Квант-2мт, Квант-2м1) ООО "Кортэк" (РОССИЯ г.Москва) |
61265-15 Спектрометры атомно-абсорбционные (AA (мод. 55 AA, 240 AA, 240FS AA, 240Z AA, 280FS AA, 280Z AA, DUO AA)) Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
79407-20 Спектрометры атомно-абсорбционные (МГА-1000) Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс") (РОССИЯ г. Санкт-Петербург) |
61265-15 Спектрометры атомно-абсорбционные (AA (мод. 55 AA, 240 AA, 240FS AA, 240Z AA, 280FS AA, 280Z AA, DUO AA)) Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
55387-13 Спектрометры атомно-абсорбционные (КВАНТ.Z1) ООО "Кортэк" (РОССИЯ г.Москва) |
Все средства измерений ООО "Кортэк"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
59596-14 14.10.2024 |
Фурье-спектрометры инфракрасные, FTIR (мод. 4100 ExoScan FTIR, 4200 FlexScan FTIR, 4300 HandHelp FTIR, 4500 Series FTIR, 5500 Series FTIR) Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ |
1 год |
60024-15 27.02.2020 |
Спектрофотометры, Cary 8454 UV-Vis Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
61265-15 01.04.2025 |
Спектрометры атомно-абсорбционные, AA (мод. 55 AA, 240 AA, 240FS AA, 240Z AA, 280FS AA, 280Z AA, DUO AA) Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
64099-16 |
Спектрометр атомно-абсорбционный, 240FS AA Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
66313-16 30.12.2026 |
Течеискатели масс-спектрометрические гелиевые , VS Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
67595-17 30.05.2027 |
Спектрометры флуоресцентные, Cary Eclipse Fluorescence Spectrophotometer Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
67834-17 19.06.2022 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , 5110 ICP-OES Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
69108-17 31.10.2022 |
Спектрометры атомно-эмиссионные c микроволновой плазмой, 4210 MP-AES Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
70026-17 26.12.2022 |
Спектрофотометры, Cary 60 UV-Vis Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
72837-18 22.10.2024 |
Фурье-спектрометры инфракрасные, Cary 600 Series FTIR Spectrometer (мод. 660 FTIR, 670 FTIR, 680 FTIR) и Cary 630 FTIR Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
81901-21 31.05.2026 |
Спектрометры эмиссионные с индуктивно-связанной плазмой ICP-OES, Agilent модели 5800 и 5900 Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Бесплатный
Кто поверяет Спектрометры атомно-абсорбционные (КВАНТ.Z1)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 8 | 1 | 0 | 6 | 1 | 6 | 0 | 6 | |
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 10 | 0 | 9 | 0 | 7 | 0 | 7 | ||
ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ГАУ "ГОРМЕДТЕХНИКА" (0036) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 27 | 1 | 0 | 22 | 1 | 27 | 0 | 22 | |
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544) | РСТ | 9 | 0 | 8 | 0 | 9 | 0 | 8 | ||
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 20 | 2 | 1 | 18 | 0 | 18 | 1 | 17 | |
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 11 | 2 | 7 | 0 | 9 | 2 | 7 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "НИЦПВ" (RA.RU.311409) | 37 | 1 | 11 | 15 | 0 | 12 | 5 | 7 | ||
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 9 | 1 | 7 | 0 | 8 | 1 | 7 | ||
ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 14 | 3 | 8 | 0 | 6 | 2 | 4 | |||
ООО «Поверие» (RA.RU.313216) | 9 | 3 | 7 | 2 | 0 | 4 | 3 | 1 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 1 | 0 | 0 | 1 | 1 | 0 | |||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ «Волгоградский ЦСМ» (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 33 | 0 | 30 | 0 | 32 | 0 | 30 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
ОАО ФНТЦ "ИНВЕРСИЯ" (RA.RU.311264) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 8 | 1 | 0 | 7 | 0 | 8 | 0 | 7 | |
Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 17 | 3 | 0 | 17 | 0 | 14 | 0 | 14 | |
ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
ФБУ «Находкинский ЦСМ» (107) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 39 | 4 | 4 | 35 | 1 | 24 | 4 | 20 | |
ООО "ФЕРРАТА" (RA.RU.310646) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
АО "ПО "СЕВМАШ" (RA.RU.310645) | 9 | 0 | 7 | 0 | 7 | 0 | 7 | |||
ФБУ «Курский ЦСМ» (RA.RU.311463) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "НИЦПВ" (RA.RU.311409) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "Феррата" (1329) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (18) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Забайкальский ЦСМ» (RA.RU.311502) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 28 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "ИСКРА" (RA.RU.312715) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрометры атомно-абсорбционные (КВАНТ.Z1)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
6589 | 6322 |
ФБУ Калужский ЦСМ Калужская область |
285 | 6322 |
ФБУ Краснодарский ЦСМ Краснодарский край |
11696 | 6322 |
ФБУ Красноярский ЦСМ Красноярский край |
5527 | 6322 |
ФБУ Курский ЦСМ Курская область |
5164 | 6322 |
Программное обеспечение
Спектрометры оснащены автономным ПО, которое управляет его работой, отображает результаты, обрабатывает, передает и хранит полученные данные. Для моделей 55 AA, 240 AA, 240Z AA, 280Z AA используется базовое ПО «SpectrAA », а для моделей DUO AA, 240FS AA и 280FS AA используется ПО «SpectrAA» с дополнительными опциями (Pro), что отражается в версии ПО. Идентификационные данные ПО приведены в таблице 2. Модель 55 АА дополнительно оснащена встроенным программным обеспечением, идентификационные данные которого приведены в таблице 3.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SpectrAA |
Номер версии (идентификационный номер) ПО |
не ниже 5.2 или не ниже 5.2 Pro |
Цифровой идентификатор ПО (расчет по алгоритму MD5) |
DCA206A44E2ECAFE7848D217E003FDD9 (файл spectraa.exe) |
Таблица 3
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SpectrAA |
Номер версии (идентификационный номер) ПО |
Не ниже 1.16 |
Цифровой идентификатор ПО |
Пользователю недоступен |
Автономное ПО «SpectrAA» имеют метрологически значимую часть - файл spectraa.exe.
Встроенное ПО является полностью метрологически значимым.
Встроенное ПО и метрологически значимая часть автономного ПО выполняют следующие функции:
-
- управление прибором;
-
- установка режимов работы прибора;
-
- измерение оптической плотности атомного пара проб;
-
- обработка и хранение результатов измерений;
-
- построение калибровочных зависимостей;
-
- проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и на левую панель корпуса спектрометра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Спектрометры атомно-абсорбционные АА (модели 55 AA, 240 AA, 240FS AA, 240Z AA, 280FS AA, 280Z AA, DUO AA). Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам Техническая документация фирмы «Agilent Technologies Inc», США
Поверка
Поверкаосуществляется по документу МП-242-1859-2015 «Спектрометры атомно-абсорбционные АА
(модели 55 AA, 240 AA, 240FS AA, 240Z AA, 280FS AA, 280Z AA, DUO AA). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.03.2015 года.
Основные средства поверки: стандартные образцы водных растворов ионов металлов:
меди (ГСО 7998-93/8000-93), свинца (ГСО 7012-93/7014-93), цинка (ГСО 8053-94/8055-94) и ртути (ГСО 8004-93/8006-93).
Изготовитель
фирма «Agilent Technologies Bayan Lepas Free», Малайзия
Адрес: Industrial Zone-Phase 3 11900 Penang, Malaysia
Тел./факс: 60 4 643 06 11
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»Адрес:190005, Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14, эл.почта: info@vniim.ru
Принцип действия спектрометров заключается в измерении оптической плотности атомного пара исследуемой пробы, находящегося в атомизаторе прибора и дальнейшего расчета содержания элементов по градуировочным характеристикам.
Приборы построены по модульному принципу и могут комплектоваться различными блоками и устройствами в соответствии с заказом.
Комплектация приборов в зависимости от моделей приведена в таблице 1.
Модель DUO AA представляет из себя систему из двух моделей спектрометров 240FS/240Z AA или 55/240Z AA или 280FS/280Z AA под управлением одного ПК. В пламенном атомизаторе в зависимости от определяемых элементов используется пламя смесей: "ацетилен - воздух" или "ацетилен - закись азота". Оптическая система приборов базируются на монохроматорах с дифракционной решеткой по схеме Черни-Тернера. В зависимости от исполнения приборы могут быть построены по однолучевой или двулучевой схеме (см. таблицу 1). В состав оптической части приборов входят специальные держатели на 2, 4 или 8 ламп с полым катодом, расположенных на дуге. Выбор необходимой лампы осуществляется при помощи управляемого зеркала. Приборы оснащены дейтериевым корректором фона или корректором неселективного поглощения основанным на эффекте Зеемана (см. таблицу 1).
Спектрометры могут поставляться в комплекте с автосэмплером для автоматической подачи проб. Управление процессом измерения и обработки выходной информации осуществляется от IBM PC - совместимого компьютера. Внешний вид спектрометров приведен на рисунках 1,2 и 3.
Таблица 1 - Конфигурации спектрометров
Модели |
55 AA |
240 AA |
240FS AA |
240Z AA |
280FS AA |
280Z AA |
Оптическая система:
|
+ |
+ |
+ |
+ |
+ |
+ |
Атомизатор:
|
+ + |
+ + |
+ + |
+ |
+ + |
+ |
Г идридная приставка |
+ |
+ |
+ |
+ |
+ |
+ |
Корректор фона: - дейтериевый -зеемановский |
+ |
+ |
+ |
+ |
+ |
+ |
Выбор ламп:
|
+ |
+ |
+ |
+ |
+ |
+ |
Рис 1 Внешний вид спектрометров модели 55 АА.
Рис 2 Внешний вид спектрометров модели 240 AA, 240FS AA, 240Z AA.
Рис 3 Внешний вид спектрометров моделей 280FS AA, 280Z AA.
-
- спектрометр;
-
- руководство по эксплуатации (книга и электронная версия на компакт-диске);
-
- методика поверки МП-242-1859-2015.
приведены в таблице 4
Таблица 4
Наименование характеристики |
Значение |
Спектральный диапазон, нм:
|
от 185 до 650 от 185 до 900 |
Спектральная ширина щели, нм: - модели 55 AA, 240 AA, 240FS AA, 240Z AA |
0,2; 0,5; 0,5R; 1,0 |
- модели 280FS AA, 280Z AA |
0,1; 0,2; 0,5; 0,5R; 1,0 |
Характеристические концентрации (чувствительность), мкг/дм3, не более: | |
- для спектрометров с пламенным атомизатором: | |
для Cu |
200 |
для Zn |
50 |
- для спектрометров с электротермическим атомизатором | |
(при объеме дозирования 20 мкл): | |
для Cu |
0,45 |
для Pb |
0,85 |
- для спектрометров с гидридной приставкой: | |
для Hg |
0,3 |
Относительное СКО выходного сигнала, % , не более: | |
- для спектрометров с пламенным атомизатором | |
- для спектрометров с электротермическим атомизатором (при объеме |
5,0 |
дозирования 20 мкл) | |
- для спектрометров с гидридной приставкой |
8,0 |
3,0 | |
Пределы обнаружения (для Си, по критерию 3о), мкг/дм3, не более: | |
- для спектрометров с пламенным атомизатором |
25,0 |
- для спектрометров с электротермическим атомизатором (при объеме | |
дозирования 20 мкл) |
0,15 |
Предел обнаружения (по Hg, по критерию 3о), мкг/дм3,не более: | |
- для спектрометров с гидридной приставкой |
0,05 |
Габаритные размеры, мм, не более: | |
-длина |
790 |
-ширина |
580 |
-высота |
590 |
Масса, кг, не более: | |
- модели 55 AA, 240 AA, 240FS AA, 240Z AA |
56 |
- модели 280FS AA |
75 |
- модели 280Z AA |
61 |
Напряжение питания переменного тока частотой (50±1 Гц), В |
220 +22-33 |
Потребляемая мощность, В^А, не более: | |
- для спектрометров с пламенным атомизатором и гидридной приставкой |
470 |
- для спектрометров с электротермическим атомизатором |
4130 |
Средний срок службы, лет |
8 |
Наработка на отказ, ч, не менее |
5000 |
Условия эксплуатации: | |
-диапазон температур окружающего воздуха, С |
от 15 до 30 |
-относительная влажность окружающего воздуха (при 25 оС), %, не более |
80 |
-диапазон атмосферного давления, кПа |
от 84 до 106 |
Ссылки на другие типы СИ
- 82406-21 Система автоматизированная ...
- 18304-02 Полуприцепы-цистерны
- 62109-15 Копры маятниковые
- 78815-20 Полуприцепы-цистерны
- 91588-24 Термометры-манометры скважи...
- 88264-23 Резервуар стальной горизонт...
- 32600-06 Измерители параметров элект...
- 43290-09 Измерители параметров элект...
- 49303-12 Контроллеры
- 30827-05 Трансформаторы тока
