Номер по Госреестру СИ: 66313-16
66313-16 Течеискатели масс-спектрометрические гелиевые
(VS)
Назначение средства измерений:
Течеискатели масс-спектрометрические гелиевые серии VS (далее по тексту -течеискатели) предназначены для измерений потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости, заполнение гелием или смесью газов, содержащих гелий.
Внешний вид.
Течеискатели масс-спектрометрические гелиевые
Рисунок № 1
Внешний вид.
Течеискатели масс-спектрометрические гелиевые
Рисунок № 2
Программное обеспечение
Течеискатели имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости, заполнение гелием, либо смесью газов, содержащих гелий.
ПО выполняет следующие функции:
- управление работой вакуумной системой течеискателя (работой вакуумных насосов, клапанов);
- управление работой масс-спектрометрического анализатора (определение чувствительности, настройка на пик гелия);
- прием, обработка и отображение измерительной информации от масс-спектрометрического анализатора;
- формирование выходных сигналов, передача их на ЖК-дисплей течеискателя и ПК;
- автоматическая диагностика состояния течеискателя .
Идентификационные данные встроенного программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) ПО |
Значение |
Идентификационное наименование ПО |
LeakDetector |
Номер версии (идентификационный номер) ПО |
не ниже LD03.12 |
Цифровой идентификатор ПО |
- |
Информация о версии ПО доступна через меню прибора: номер версии отображается на ЖК-дисплее.
Влияние встроенного ПО течеискателей учтено при нормировании метрологических характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений течеискателей - средний в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус течеискателя методом наклейки или иным методом и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к течеискателям масс-спектрометрическим гелиевым серии VS
ГОСТ 28517-90 «Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования».
ГОСТ Р 53177-2008 «Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности».
Техническая документация фирмы «Agilent Technologies Bayan Lepas Free», Малайзия.
Поверка
Поверкаосуществляется по документу МП 231-0036-2016 «Течеискатели масс-спектрометрические гелиевые серии VS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.08.2016 г.
Основные средства поверки:
Государственный вторичный (рабочий) эталон единицы потока газа в вакууме в диапазоне 10-12 - 1 Па^м3/с ГВЭТ 49-2-2006, СКО: в диапазоне от 10-12 до 10-9 Па^м3/с не более (0,1 - 0,015); в диапазоне свыше 10-9 до 1 Па^м3/с не более 0,015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус течеискателя, если это позволяют условия эксплуатации и (или) на свидетельство о поверке.
Изготовитель
Фирма «Agilent Technologies Bayan Lepas Free», Малайзия
Адрес: Industrial Zone-Phase 3 11900 Penang, Malaysia
Тел: +60 4-680 3888
E-mail: contact_us@agilent.com
Web-сайт: www.agilent.com
Заявитель
ООО «Аджилент Технолоджиз»
ИНН 7705304064
Адрес: 115054, Москва, Космодамианская набережная, дом 52, строение 1 Тел: +7 (495) 664-73-00, факс: +7 (495) 664-73-01
E-mail: moscow_reception.russia@agilent.com
Web-сайт: www.agilent.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр., д.19
Телефон: (812) 251-76-01, факс (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Течеискатель представляет собой комплексную систему для поиска и/или измерения размеров течей внутрь или наружу какого-либо устройства или емкости. Обнаружение течей происходит, когда индикаторный газ (гелий) вводится в испытуемый компонент, который соединен с системой течеискателя. Гелий, поступающий из испытуемого компонента, проходит сквозь систему, его парциальное давление измеряется, а результаты отображаются на измерительном устройстве.
Принцип работы течеискателя заключается в ионизации газов в вакууме и их ускорения под действием перепада напряжения и магнитного поля. Ионы гелия отделяются и собираются (достигают ионного коллектора), а полученный в результате ионный ток усиливается и отображается на измерительном устройстве или дисплее.
Конструктивно течеискатель состоит из следующих компонентов: спектрометра, настроенного на выявление массы гелия; вакуумной системы для поддержания низкого давления в спектрометре; механического насоса для вакуумирования испытуемого экземпляра; клапанов, обеспечивающих переход к различным этапам цикла обнаружения течи (откачка, тестирование, вентилирование); усилителя и электронных устройств, контролирующих выходной сигнал спектрометра; источников электропитания и органов управления, контролирующих последовательность работы клапанов, схемы защиты и т.д.; креплений, с помощью которых испытуемый компонент крепится к течеискателю, пульта оператора (ЖК-дисплей с сенсорной панелью и двумя аппаратными кнопками: TEST и VENT).
Поиск течей осуществляется как в ручном, так и в автоматическом режиме с целью повышения скорости тестирования. Также в течеискателях реализован режим поиска течей способом щупа.
Гелий подается в потенциальное место утечки с помощью распылительного зонда или посредством изолирования предполагаемого участка. При наличии места нарушения герметичности, атомы гелия попадают в масс-спектрометрический анализатор.
Течеискатель имеет функцию обнуления фонового уровня. Эта функция исключает зарегистрированный фоновый сигнал, позволяя измерять только реальную скорость (интенсивность) утечки. Функция обнуления позволяет проводить испытание с уровнем чувствительности, расположенным ниже фонового уровня системы.
Течеискатели имеют 8 модификаций отличающихся конфигурацией, расположением и типом насоса для откачки испытуемого экземпляра. Модель PR02 оснащена внутренним механическим насосом DS-42, модель PD03 оснащена внутренним спиральным насосом IDP-3, модели MD30, BD30 оснащаются внешним спиральным насосом TS620, модели MR15, MD15, BR15, BD15 оснащаются внешним спиральным насосом IDP-15.
Модели MR15, MD30 и MD15 оснащены дополнительной двухколесной тележкой.
По дополнительному заказу течеискатель может быть оборудован беспроводным дистанционным управлением посредством установки в корпус течеискателя платы модуля беспроводной связи и беспроводного пульта дистанционного управления, который позволяет управлять работой до 10 течеискателей на расстоянии до 100 м, путем выбора MAC-адреса.
Пломбировка корпуса течеискателя не предусмотрена. Внешний вид течеискателей приведен на рисунках 1 и 2.
место знака поверки

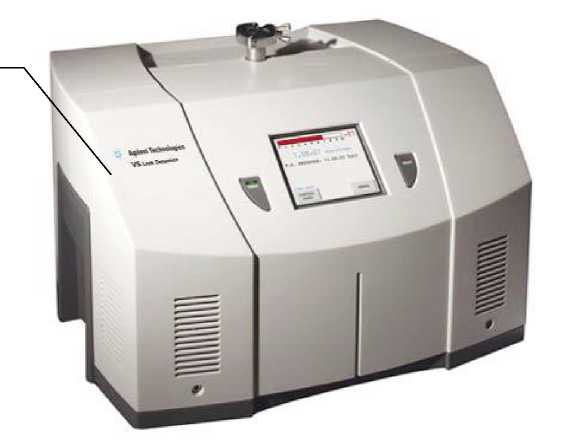

Рисунок 1 - Внешний вид течеискателей моделей PR02, PD03, BD15, BR15, BD30

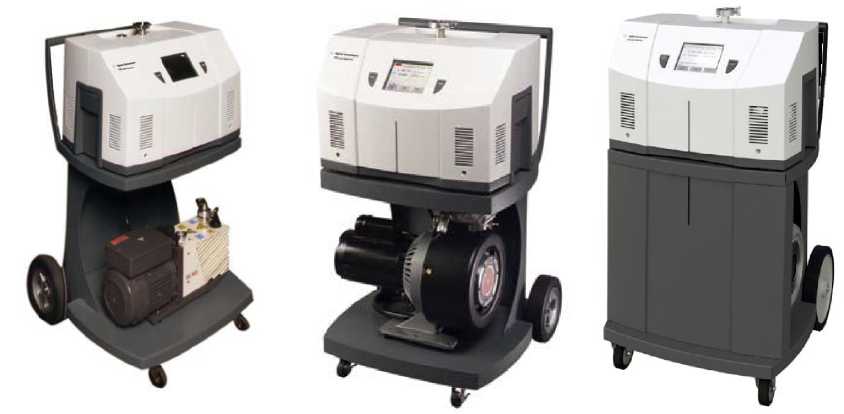

Рисунок 2 - Внешний вид течеискателей моделей MR15, MD30 и MD15
Таблица 2 - течеискателей
Наименование характеристики |
Значения характеристики для модификации |
PR02 PD03 BD15 MD15 BR15 MR15 BD30 MD30 | |
Диапазон измерений потока газа в вакууме по входу течеискателя, Па^м3/с* |
от 5-10-13 до 1-10-5 |
Диапазон показаний потока газа в вакууме по входу течеискателя, Па^м3/с |
от 5-10-13 до 1-10-1 |
Диапазон показаний потока газа в вакууме при работе способом щупа, Па-м3/с |
от 1-10-10 до 1-10-1 |
Пределы допускаемой относительной погрешности измерений, % от измеряемой величины (где Qmu - нижний предел измерений - значение измеренного потока, 1кгм3/с)
|
±(0,30 + Qb^/Q^)' 100 ±50 |
Окончание таблицы 2
Наименование характеристики |
Значения характеристики для модификации: | |||||||
PR02 |
PD03 |
BD15 |
MD15 |
BR15 |
MR15 |
BD30 |
MD30 | |
Время установления выходного сигнала, мин, не более |
3,0 | |||||||
Параметры электропитания сети переменного тока, В |
от 198 до 242 | |||||||
Потребляемая мощность, В-А, не более |
2760 | |||||||
Габаритные размеры, мм, не более длина ширина высота |
401 575 425 |
622 589 1043 | ||||||
Масса, кг, не более |
38 |
40 |
85 |
98 |
75 |
85 |
83 |
96 |
Средняя наработка до метрологического отказа, ч |
15000 | |||||||
Средний срок службы, лет |
8 | |||||||
Условия эксплуатации:
|
от 15 до 30 80 от 84 до 106,7 | |||||||
* Производная единица величины потока газа в вакууме Па^м3/с образована в соответствии с п.5.2.1. ГОСТ 8.417-2002 на основании уравнения связи (измерений), полученного из уравнения состояния идеального газа |
