Номер по Госреестру СИ: 60024-15
60024-15 Спектрофотометры
(Cary 8454 UV-Vis)
Назначение средства измерений:
Спектрофотометры Cary 8454 UV-Vis предназначены для измерения коэффициента пропускания твердых и жидких проб различного происхождения.
Внешний вид.
Спектрофотометры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.02.2020
Номер записи - 150862
ID в реестре СИ - 373262
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Спектрофотометры Cary 8454 UV-Vis, Спектрофотометр Cary 8454 UV-Vis, Нет модификации, нет данных, нет, Cary 8454 UV-Vis, Cary 8454 UV-Vis, -,
Производитель
Изготовитель - Фирма "Agilent Technologies Bayan Lepas Free"
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 34
Выдано извещений - 1
Кол-во периодических поверок - 20
Кол-во средств измерений - 2
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№236 от 2015.02.27 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрофотометры (Cary 8454 UV-Vis)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Agilent Technologies Bayan Lepas Free"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59596-14 14.10.2024 |
Фурье-спектрометры инфракрасные, FTIR (мод. 4100 ExoScan FTIR, 4200 FlexScan FTIR, 4300 HandHelp FTIR, 4500 Series FTIR, 5500 Series FTIR) Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
60024-15 27.02.2020 |
Спектрофотометры, Cary 8454 UV-Vis Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61265-15 01.04.2025 |
Спектрометры атомно-абсорбционные, AA (мод. 55 AA, 240 AA, 240FS AA, 240Z AA, 280FS AA, 280Z AA, DUO AA) Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64099-16 |
Спектрометр атомно-абсорбционный, 240FS AA Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
66313-16 30.12.2026 |
Течеискатели масс-спектрометрические гелиевые , VS Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
67595-17 30.05.2027 |
Спектрометры флуоресцентные, Cary Eclipse Fluorescence Spectrophotometer Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
67834-17 19.06.2022 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , 5110 ICP-OES Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
69108-17 31.10.2022 |
Спектрометры атомно-эмиссионные c микроволновой плазмой, 4210 MP-AES Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
70026-17 26.12.2022 |
Спектрофотометры, Cary 60 UV-Vis Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72837-18 22.10.2024 |
Фурье-спектрометры инфракрасные, Cary 600 Series FTIR Spectrometer (мод. 660 FTIR, 670 FTIR, 680 FTIR) и Cary 630 FTIR Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
81901-21 31.05.2026 |
Спектрометры эмиссионные с индуктивно-связанной плазмой ICP-OES, Agilent модели 5800 и 5900 Фирма "Agilent Technologies Bayan Lepas Free" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Спектрофотометры (Cary 8454 UV-Vis)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА (RA.RU.312253) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| ООО «Поверие» (RA.RU.313216) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 1 | 0 | 7 | 0 | 5 | 0 | 5 | |
| ФГБУ "ЦККЛСиМИ" (RA.RU.311709) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрофотометры (Cary 8454 UV-Vis)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4575 | 4428 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4297 | 4428 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4964 | 4428 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
4834 | 4428 |
|
ФБУ Томский ЦСМ Томская область |
4707 | 4428 |
Программное обеспечение
Спектрофотометры оснащены автономным ПО, которое управляет работой спектрофотометра, отображает результат, обрабатывает, передает и хранит полученные данные.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UV-Visible Chemstation |
|
Номер версии (идентификационный номер) ПО |
Не ниже B.05.02 |
|
Цифровой идентификатор ПО (MD5) |
D59E7572C5C29E19206CFAAEFA23F37F (файл chemmain.exe, версия ПО B.05.02) |
Метрологически значимая часть ПО выполняет следующие функции:
- управление прибором;
- установка режимов работы прибора;
- определение спектрального коэффициента направленного пропускания;
- получение спектров поглощения исследуемых проб;
- обработка и хранение результатов измерений
- построение калибровочных зависимостей;
- проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и на левую панель корпуса спектрофотометра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Спектрофотометры моделей Cary 8454 UV-Vis. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрофотометрам Cary 8454 UV-Vis
-
1. ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2^50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2^20,0 мкм».
-
2. Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1821-2014 «Спектрофотометры Cary 8454 UV-Vis. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 10.11.2014 года.
Основные средства поверки: комплект светофильтров КС-105, Госреестр № 22054-01.
Изготовитель
Фирма «Agilent Technologies Bayan Lepas Free», Малайзия.
Адрес: Industrial Zone-Phase 3 11900 Penang, Malaysia.
Тел.: 60 4 643 06 11
Заявитель
ООО «Аджилент Текнолоджиз».
Адрес: Россия, 115054, г. Москва, Космодамианская набережная, дом 52, строение 1.
Тел.: +7 495 664 73 00, факс: +7 495 664 73 01.
Лист № 4 Всего листов 4
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01, факс: (812) 713-01-14, эл.почта: info@vniim.ru.
Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект к интенсивности излучения, не прошедшего через исследуемый объект.
Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.
Оптическая схема приборов - однолучевая. Для разложения излучения в спектр используется монохроматор с голографической решеткой. В качестве источника света в видимой и ближней ИК областях применяется вольфрамовая галогенная лампа, в качестве источника УФ излучения применяется дейтеривая лампа. Спектрофотометры оснащены детектором на основе диодной матрицы из 1024 отдельных фотодиодов, позволяющей проводить одновременную регистрацию спектра. Спектрофотометры управляются от внешнего управляющего компьютера, подключаемого через GPIB-USB разъем и имеют открытое кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 50 мм, а также широкого ряда дополнительных приставок и приспособлений: устройств подачи пробы, приспособлений для термостати-рования проб, держателей для различных кювет и автосэмплера. Внешний вид спектрофотометров приведен на рисунке 1.

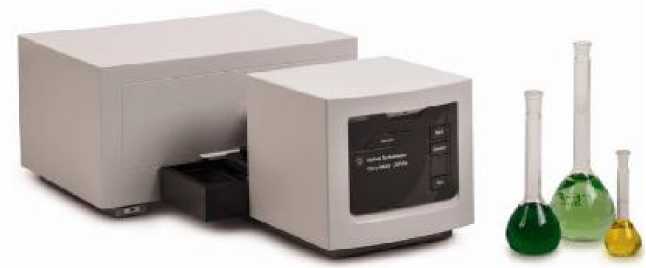

Рис 1. Внешний вид спектрофотометров Cary 8454 UV-Vis.
-
- спектрофотометр;
-
- руководство по эксплуатации (книга и электронная версия на компакт-диске);
-
- методика поверки МП-242-1821-2014.
|
Наименование характеристики |
Значение характеристики |
|
Спектральный диапазон, нм |
от 190 до 1100 |
|
Диапазон измерений спектрального коэффициента направленного пропускания, % |
от 0,1 до 99 |
|
Диапазон показаний спектрального коэффициента направленного пропускания, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности спектрофотометра при измерении спектральных коэффициентов направленного пропускания, %: | |
|
-в спектральном диапазоне от 190 до 800 нм |
±1,0 |
|
-в спектральном диапазоне св.800 до 1100 нм |
±2,0 |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±1,0 |
|
Спектральная ширина щели, нм, не более |
1,0 |
|
Уровень рассеянного света (340 нм), %, не более |
0,05 |
|
Габаритные размеры (Д*Ш*В), мм, не более |
540x344x185 |
|
Масса, кг, не более |
16,5 |
|
Средний срок службы, лет |
8 |
|
Наработка на отказ, ч, не менее |
5000 |
|
Потребляемая мощность, В • А, не более |
80 |
|
Напряжение питания частотой 50±1 Гц, В |
от 100 до 240 |
|
Условия эксплуатации: | |
|
-диапазон температур окружающего воздуха, С |
от 15 до 30 |
|
-относительная влажность окружающего воздуха (при 25 оС), %, не более |
80 |
|
-диапазон атмосферного давления, кПа |
от 84 до 106 |
