Номер по Госреестру СИ: 70026-17
70026-17 Спектрофотометры
(Cary 60 UV-Vis)
Назначение средства измерений:
Спектрофотометры Cary 60 UV-Vis предназначены для измерений спектральных коэффициентов направленного пропускания в различных объектах.
Внешний вид.
Спектрофотометры
Рисунок № 1
Программное обеспечение
Спектрофотометры работают под управлением программы Cary WinUV, установленной на внешнем управляющем компьютере.
Программное обеспечение выполняет следующие функции:
- управление прибором;
- установка режимов работы прибора;
- определение спектрального коэффициента направленного пропускания;
- получение спектров поглощения и пропускания исследуемых проб;
- обработка и хранение результатов измерений;
- построение калибровочных зависимостей;
- проведение диагностических тестов прибора ;
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Cary WinUV 5.0 |
Номер версии (идентификационный номер) ПО |
не ниже 5.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на спектрофотометры в виде клеевой этикетки и на титульных листах руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрофотометрам Cary 60 UV-VisГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм
Техническая документация изготовителя
Поверка
Поверка осуществляется по документу МП-242-2167-2017 «Спектрофотометры Cary 60 UV-Vis. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 28.09.2017 года.Основные средства поверки:
- комплект светофильтров КС-105, абсолютная погрешность ±0,25 % для светофильтров из стекла НС-8 и ±0,5 % для светофильтров из стекла КУВИ, абсолютная погрешность ±0,5 нм для светофильтров из стекла ПС-7.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на спектрофотометры, как указано на рисунке 1.
Изготовитель
Фирма «Agilent Technologies Bayan Lepas Free», МалайзияАдрес: Industrial Zone-Phase 3 11900 Penang, Malaysia
Тел.: +60 4-680 3888
E-mail: contact_us@agilent.com
Web сайт: www.agilent.com
Заявитель
Общество с ограниченной ответственностью «Аджилент Текнолоджиз»
(ООО «Аджилент Текнолоджиз»), г. Москва
ИНН 7705304064
Адрес: 115054, Москва, Космодамианская набережная, дом 52, стр.1
Тел.: +7 (495) 664 73 00
Факс: +7 (495) 664 73 01
E-mail: tmo_russia@agilent.com
Web-сайт www.home.agilent.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел.: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия спектрофотометров основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и опорного (референсного) луча.
Оптическая схема приборов - двухлучевая с опорным лучом, который идет на свой отдельный детектор, но не проходит через кюветное отделение. Для разложения излучения в спектр используется монохроматор Черни-Тернера с дифракционной решеткой; в качестве источника применяется импульсная ксеноновая лампа с гарантированным сроком жизни не менее 3-х лет. В качестве приемника используются два кремниевых фотодиода (один для измерений обьектов анализа, второй - для измерения референсного луча). Спектрофотометры управляются от внешнего управляющего компьютера, подключаемого через USB-разъем. Спектрофотометры имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 100 мм, а также широкого ряда дополнительных приставок и приспособлений: устройств перемещения пробы, различных приспособлений для термостатирования проб, приставок для измерения отражения, волоконно-оптического зонда, держателей для различных кювет, приставок быстрого смешивания для изучения кинетики.
Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.
Пломбирование спектрофотометров Cary 60 UV-Vis не предусмотрено. Внешний вид спектрофотометров приведен на рисунке 1.

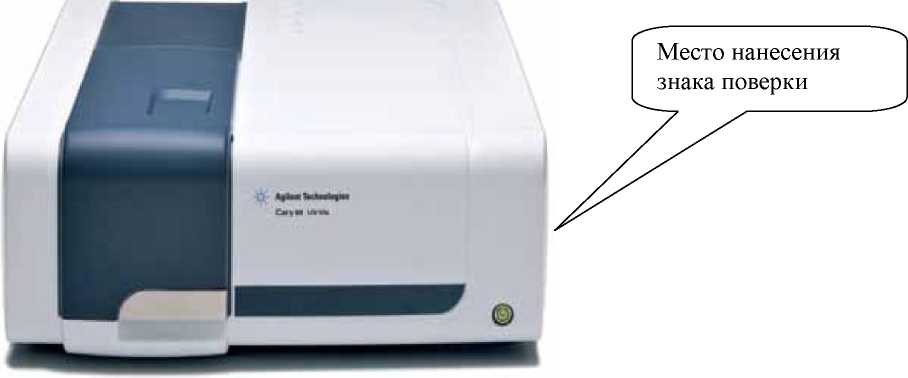

Рисунок 1- Внешний вид спектрофотометров Cary 60 UV-Vis
Таблица 4 -
Наименование |
Обозначение |
Количество |
Спектрофотометр |
Cary 60 UV-Vis |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП-242-2167-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Спектральный диапазон, нм |
от 190 до 1100 |
Диапазон измерений спектральных коэффициентов направленного пропускания, % |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности спектрофотометра при измерении коэффициентов направленного пропускания, %: |
±1,0 |
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±1,0 |
Спектральная ширина щели, нм |
1,5 |
Уровень рассеянного света (при 1=370 нм), %, не более |
0,05 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Г абаритные размеры (ДхШхВ), мм, не более |
567x477x196 |
Масса, кг, не более |
18 |
Потребляемая мощность, В^А, не более |
18 |
Напряжение питания переменного тока, В |
220+22-33 |
Наименование характеристики |
Значение |
Частота, Гц |
50±1 |
Средний срок службы, лет |
8 |
Средняя наработка на отказ, ч |
10000 |
У словия эксплуатации | |
- диапазон температуры окружающего воздуха, °С |
от +15 до +35 |
- диапазон атмосферного давления, кПа |
от 84 до 107 |
- относительная влажность при +25°С, %, не более |
80 |
