Номер по Госреестру СИ: 64099-16
64099-16 Спектрометр атомно-абсорбционный
(240FS AA)
Назначение средства измерений:
Спектрометр атомно-абсорбционный 240FS AA предназначен для измерения массовой концентрации элементов в водных растворах, продуктах питания, почвах, биологических объектах и т.п. в соответствии с аттестованными и стандартизованными методами (методиками) измерений.
Внешний вид.
Спектрометр атомно-абсорбционный
Рисунок № 1
Программное обеспечение
Спектрометр оснащен автономным ПО «SpectrAA» с дополнительными опциями (Pro), которое управляет его работой, отображает результаты, обрабатывает, передает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SpectrAA |
Номер версии (идентификационный номер) ПО |
не ниже 5.2 Pro |
Цифровой идентификатор ПО (расчет по алгоритму MD5 для версии 5.2 Pro, файл spectraa.exe) |
DCA206A44E2ECAFE7848D217E003FDD9 |
К метрологической части ПО относится файл spectraa.exe. Метрологически значимая часть ПО выполняет следующие функции:
- управление спектрометром;
- установка режимов работы спектрометра;
- измерение оптической плотности атомного пара проб;
- обработка и хранение результатов измерений;
- построение калибровочных зависимостей;
- проведение диагностических тестов спектрометра.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса спектрометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Спектрометры атомно-абсорбционные АА (модели 55 AA, 240 AA, 240FS AA, 240Z AA, 280FS AA, 280Z AA, DUO AA). Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометру атомно-абсорбционному 240FS AA
Техническая документация фирмы «Agilent Technologies Inc», США.
Поверка
Поверкаосуществляется по документу МП-242-1993-2016 «Спектрометр атомно-абсорбционный 240FS AA. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 04.03.2016 г.
Основные средства поверки: стандартные образцы водных растворов ионов металлов: меди (ГСО 7836-2000), свинца (ГСО 7012-93), цинка (ГСО 7837-2000) и ртути (ГСО 8004-93) или аналогичные.
Изготовитель
Фирма «Agilent Technologies Bayan Lepas Free», Малайзия
Адрес: Industrial Zone-Phase 3 11900 Penang, Malaysia
Тел./факс: 60 4 643 06 11
Заявитель
ОАО «Фармстандарт-Лексредства», Россия
Адрес: Россия, 305022, г. Курск, ул. 2-я Агрегатная, д. 1а/18
Тел.: (495) 933-52-14, факс (495) 933-52-14
Испытательный центр
ФГУП «ВНИИМ им. Д.И.Менделеева»
Адрес: Россия, 190005, Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14
Эл. почта: info@vniim.ru
Принцип действия спектрометра заключается в измерении оптической плотности атомного пара исследуемой пробы, находящегося в атомизаторе спектрометра и дальнейшего расчета содержания элементов по градуировочным характеристикам.
Спектрометр построен по модульному принципу и оснащен пламенным и электротермическим атомизаторами и гидридной приставкой. Спектрометр комплектуется автосэмплером для автоматической подачи проб.
В пламенном атомизаторе в зависимости от определяемых элементов используется пламя смесей: "ацетилен - воздух" или "ацетилен - закись азота".
Оптическая система спектрометра базируется на монохроматоре с дифракционной решеткой по схеме Черни-Тернера. Спектрометр построен по двулучевой оптической схеме. В состав оптической части спектрометра входят специальные держатели на четыре лампы с полым катодом, расположенные на дуге. Выбор необходимой лампы осуществляется при помощи управляемого зеркала Спектрометр оснащен дейтериевым корректором фона.
Управление процессом измерения и обработки выходной информации осуществляется с помощью внешнего персонального компьютера, работающего под управлением ОС Windows.
Пломбирование спектрометра не предусмотрено.

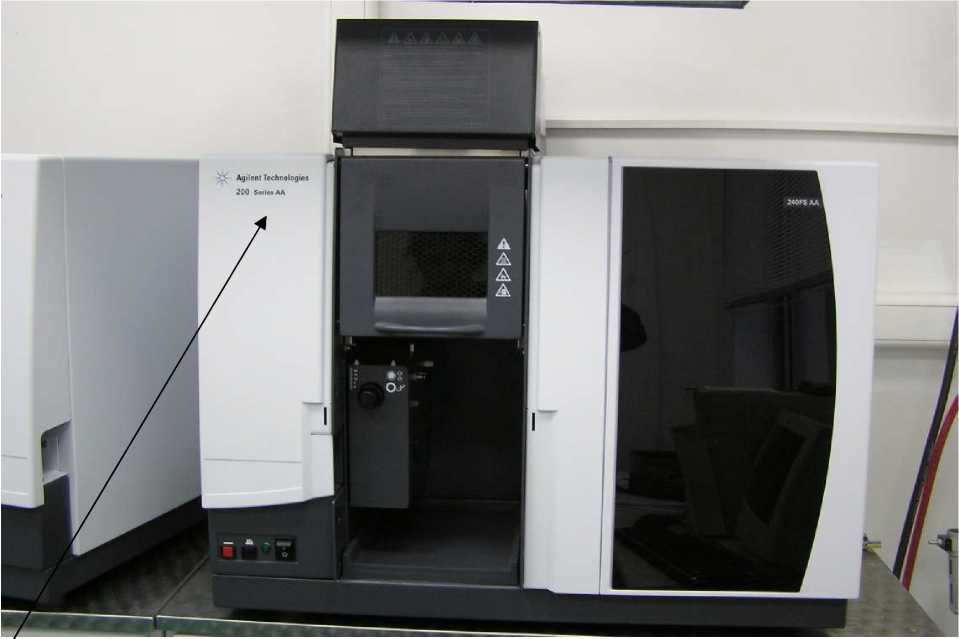

Внешний вид спектрометра приведен на рисунке 1.
Место нанесения знака поверки
Рисунок 1 - Внешний вид спектрометра 240FS AA
Таблица 3
1 |
Спектрометр атомно-абсорбционный 240FS AA (основной модуль) |
2 |
Пламенный атомизатор MK7 Burner (съемный) |
3 |
Комплект электротермического атомизатора (съемный): а) Электротермический атомизатор GTA 120 Graphite Tube Atomizer б) Охладитель-циркулятор G8481A Recirculating Chiller в) Автосэмплер PSD 120 Autosampler |
4 |
Гидридная приставка VGA 77AA (съемная) |
5 |
Модуль управления лампами UltrAA Lamp Control Module (Boosted Lamp Supply) |
6 |
Руководство по эксплуатации |
7 |
Методика поверки МП-242-1993-2016 |
Таблица 2
Наименование характеристики |
Значение |
Спектральный диапазон, нм |
от 185 до 900 |
Спектральная ширина щели, нм |
0,2; 0,5; 1,0 |
Характеристические концентрации (чувствительность), мкг/дм3, не более - для спектрометра с пламенным атомизатором: для Cu |
200 |
для Zn |
50 |
- для спектрометра с электротермическим атомизатором (при объеме дозирования 20 мкл): для Cu |
0,45 |
для Pb |
0,85 |
- для спектрометра с гидридной приставкой: для Hg |
0,3 |
Относительное СКО выходного сигнала, %, не более: - для спектрометра с пламенным атомизатором |
5,0 |
- для спектрометра с электротермическим атомизатором (при объеме дозирования 20 мкл) |
8,0 |
- для спектрометра с гидридной приставкой |
10,0 |
Пределы обнаружения (для Cu, по критерию 3о), мкг/дм3, не более: - для спектрометра с пламенным атомизатором |
25,0 |
- для спектрометра с электротермическим атомизатором (при объеме дозирования 20 мкл) |
0,15 |
Наименование характеристики |
Значение |
Пределы обнаружения (по Hg, по критерию 3о), мкг/дм3,не более: - для спектрометра с гидридной приставкой |
0,5 |
Параметры питания переменного тока:
|
230+33 50±1 |
Потребляемая мощность, В^А, не более:
|
470 4130 |
Габаритные размеры (Д*Ш*В), мм, не более: |
790x580x590 |
Масса, кг, не более |
56 |
Средний срок службы, лет |
8 |
Наработка на отказ, ч, не менее |
5000 |
Условия эксплуатации: -диапазон температуры окружающего воздуха, °С -относительная влажность окружающего воздуха (при t=25°C), %, не более - диапазон атмосферного давления, кПа |
от +15 до +35 80 от 84 до 106,7 |
