Номер по Госреестру СИ: 67834-17
67834-17 Спектрометры эмиссионные с индуктивно-связанной плазмой
(5110 ICP-OES)
Назначение средства измерений:
Спектрометры эмиссионные с индуктивно-связанной плазмой 5110 ICP-OES предназначены для измерения массовой концентрации элементов в водных растворах, природных и сточных водах, растворах, продуктах питания, почвах, металлах и их сплавах, геологических пробах, рудах, концентратах, нефти, нефтепродуктах, и отработанных смазочных маслах в соответствии с аттестованными и стандартизованными методами (методиками) измерений.
Внешний вид.
Спектрометры эмиссионные с индуктивно-связанной плазмой
Рисунок № 1
Программное обеспечение
Спектрометры оснащены автономным ПО ICP Expert, которое управляет работой прибора и отображает, обрабатывает, передает и хранит полученные данные.
Идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ICP Expert |
Номер версии (идентификационный номер) ПО |
не ниже 7.3.1.9490 |
Цифровой идентификатор ПО |
- |
Все ПО является метрологически значимым и выполняет следующие функции:
-
- управление прибором;
-
- установка режимов работы прибора;
-
- обработку и хранение результатов измерений;
-
- построение градуировочных графиков;
-
- проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса спектрометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе и следующих стандартах на методы определения (измерения) содержания элементов:
ГОСТ Р 51309-99. Вода питьевая. Определение содержания элементов. Метод атомноэмиссионного анализа с индукционной плазмой.
ГОСТ 27973.2-88. Золото. Метод атомно-эмиссионного анализа с индукционной плазмой. ГОСТ 33206-2014 Руды медесодержащие и полиметаллические и продукты их переработки.
Измерение массовой доли меди, цинка, свинца, висмута, кадмия, мышьяка, сурьмы методом атомно-эмиссионной спектрометрии с индуктивно связанной плазмой
ГОСТ Р 54237-2010 Топливо твердое минеральное. Определение химического состава золы методом атомно-эмиссионной спектрометрии с индуктивно связанной плазмой
ГОСТ 27981.1 Медь высокой чистоты. Метод атомно-спектрального анализа.
ГОСТ Р ИСО 15202-3-2008 Воздух рабочей зоны. Определение металлов и металлоидов в твердых частицах аэрозоля методом атомной эмиссионной спектрометрии с индуктивно связанной плазмой. Часть 3. Анализ.
ГОСТ ISO 22036-2014 Качество почвы. Определение микроэлементов в экстрактах почвы с использованием атомно-эмиссионной спектрометрии индуктивно связанной плазмы (ИСП-АЭС)
ГОСТ Р ЕН 14538-2009 Производные жиров и масел. Метиловые эфиры жирных кислот (FAME). Определение содержания Ca, K, Mg и Na методом оптической эмиссионной спектроскопии с индуктивно связанной плазмой (ICP OES)
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к эмиссионным спектрометрам с индуктивно-связанной плазмой 5110 ICP-OES
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП-242-2099-2017 с изменением №1 «Спектрометры
эмиссионные с индуктивно-связанной плазмой 5110 ICP-OES. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19.11.2018 года.
Основные средства поверки:
стандартные образцы водных растворов ионов: меди (ГСО 7836-2000), бария (ГСО 7760-2000), цинка (ГСО 7770-2000).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1 и (или) на свидетельство о поверке.
Изготовитель
не осуществляет пломбирование спектрометров.Общий вид спектрометров и место нанесения знака поверки приведен на рисунке 1.

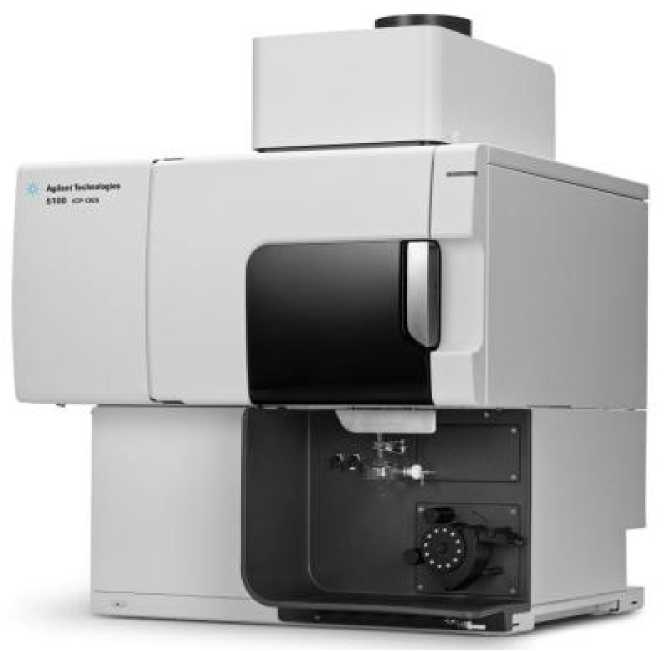

Рисунок 1 - Внешний вид спектрометров 5110 ICP-OES
Программное обеспечение Спектрометры оснащены автономным ПО ICP Expert, которое управляет работой прибора и отображает, обрабатывает, передает и хранит полученные данные.
Идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ICP Expert |
Номер версии (идентификационный номер) ПО |
не ниже 7.3.1.9490 |
Цифровой идентификатор ПО |
- |
-
- управление прибором;
-
- установка режимов работы прибора;
-
- обработку и хранение результатов измерений;
-
- построение градуировочных графиков;
-
- проведение диагностических тестов прибора.
Метрологические и технические характеристики аблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Спектральный диапазон, нм |
От 167 до 785 |
Спектральное разрешение, нм, не более:
|
0,007 0,0075 0,013 0,034 |
Пределы обнаружения контрольных элементов (по критерию 3о), мкг/дм3, не более |
См. Таблицу 4 |
Относительное СКО выходного сигнала , % не более: -аксиальный наблюдение -радиальный наблюдение |
0,5 1,0 |
Долговременное (за 8 часов работы) относительное СКО выходного сигнала без коррекции по внутреннему стандарту или другого способа коррекции дрейфа сигнала1, % не более: -аксиальный наблюдение -радиальный наблюдение |
0,75 1,0 |
Примечание: 1 по интенсивностям аналитических линий контрольных элементов при концентрации, превышающей предел обнаружения не менее чем в 1000 раз. |
Наименование характеристики |
Значение |
Напряжение питания переменного тока частотой (50±1 Гц), В |
220-22 |
Потребляемая мощность, В •А, не более |
2900 |
Габаритные размеры (ДхШхВ), мм, не более |
740x800x940 |
Масса, кг, не более |
106 |
Средний срок службы, лет |
8 |
Наработка на отказ, ч, не менее |
10 000 |
Условия эксплуатации: о -диапазон температур окружающего воздуха, С -диапазон относительной влажности окружающего воздуха (при +25 оС), не более -диапазон атмосферного давления, кПа |
от +15 до +30 80 от 84 до 106 |
аблица 4 - Пределы обнаружения контрольных элементов, мкг/дм
Элемент |
Аксиальный наблюдение плазмы |
Радиальный наблюдение плазмы |
Ba (1= 493,408 нм) |
0,1 |
0,2 |
Си (1= 324,754 нм) |
0,3 |
1,0 |
Zn (1= 213,857 нм) |
0,3 |
1,0 |
Cd (1= 214,439 нм) |
0,1 |
0,5 |
Fe (1= 238,204нм) |
0,2 |
1,6 |
Комплектность средства измерений Таблица 5 - Комплектность спектрометров
Наименование |
Обозначение |
Количество |
Спектрометр |
— |
1 |
Компьютер |
- |
1 |
Руководство по эксплуатации |
— |
1 |
Методика поверки |
МП-242- 2099 -2017 |
1 |
эмиссионные с индуктивно-связанной плазмой 5110 ICP-OES. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19.11.2018 года.
Основные средства поверки:
стандартные образцы водных растворов ионов: меди (ГСО 7836-2000), бария (ГСО 7760-2000), цинка (ГСО 7770-2000).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1 и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе и следующих стандартах на методы определения (измерения) содержания элементов:
ГОСТ Р 51309-99. Вода питьевая. Определение содержания элементов. Метод атомноэмиссионного анализа с индукционной плазмой.
ГОСТ 27973.2-88. Золото. Метод атомно-эмиссионного анализа с индукционной плазмой. ГОСТ 33206-2014 Руды медесодержащие и полиметаллические и продукты их переработки.
Измерение массовой доли меди, цинка, свинца, висмута, кадмия, мышьяка, сурьмы методом атомно-эмиссионной спектрометрии с индуктивно связанной плазмой
ГОСТ Р 54237-2010 Топливо твердое минеральное. Определение химического состава золы методом атомно-эмиссионной спектрометрии с индуктивно связанной плазмой
ГОСТ 27981.1 Медь высокой чистоты. Метод атомно-спектрального анализа.
ГОСТ Р ИСО 15202-3-2008 Воздух рабочей зоны. Определение металлов и металлоидов в твердых частицах аэрозоля методом атомной эмиссионной спектрометрии с индуктивно связанной плазмой. Часть 3. Анализ.
ГОСТ ISO 22036-2014 Качество почвы. Определение микроэлементов в экстрактах почвы с использованием атомно-эмиссионной спектрометрии индуктивно связанной плазмы (ИСП-АЭС)
ГОСТ Р ЕН 14538-2009 Производные жиров и масел. Метиловые эфиры жирных кислот (FAME). Определение содержания Ca, K, Mg и Na методом оптической эмиссионной спектроскопии с индуктивно связанной плазмой (ICP OES)
Нормативные и технические документы, устанавливающие требования к эмиссионным спектрометрам с индуктивно-связанной плазмой 5110 ICP-OES
Техническая документация фирмы-изготовителя
Фирма «Agilent Technologies Bayan Lepas Free», Малайзия
Адрес: Industrial Zone-Phase 3 11900 Penang, Malaysia Телефон: +60 4-680 3888
E-mail: contact_us@agilent.com
Web-сайт: www.agilent.com
Заявитель
Общество с ограниченной ответственностью «Аджилент Технолоджиз»
(ООО «Аджилент Технолоджиз»)
ИНН 7705304064
Адрес: 115054, г. Москва, Космодамианская набережная, дом 52, строение 1
Телефон: +7 (495) 664-73-00, факс: +7 (495) 664-73-01
E-mail: moscow_reception.russia@agilent.com
Web-сайт: www.agilent.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия спектрометров основан на регистрации спектров определяемых элементов при попадании аэрозоля пробы в источник индуктивно-связанной плазмы, измерении интенсивности спектральных линий атомов и ионов и определении массовой концентрации определяемых элементов при помощи градуировочных характеристик.
Спектрометры состоят из источника возбуждения спектров, который обеспечивает различные варианты наблюдения плазмы, полихроматора для разложения излучения в спектр, детектора на основе CCD матрицы, обеспечивающего регистрацию всего спектра одновременно или набора выделенных спектральных линий и блока электроники.
Прибор обеспечивает одновременное измерение обычных и гидридобразующих элементов, включая As, Se и Hg, исключая переключение режимов работы прибора и сокращая общее время анализа. Прибор имеет возможность выбора методов коррекции фона от
традиционного вне пика до уникального способа встроенной коррекции фона.
Спектрометры доступны в трех конфигурациях обеспечивающие следующие режимы наблюдения плазмы:
-конфигурация SVDV (SVDV Mode) - доступна работа с аксиальным, радиальным, последовательным аксиальным и радиальным наблюдения плазмы (VDV) и синхронизированным одновременным аксиальным и радиальным наблюдением плазмы;
-конфигурация VDV (VDV Mode) -- доступна работа с аксиальным, радиальным и последовательным аксиальным и радиальным наблюдения плазмы;
-конфигурация RV (RV Mode) - работа только с радиальным наблюдением плазмы;
Конструктивно спектрометры представляют собой стационарные настольные лабораторные приборы, управляемые внешним компьютером.
Изготовитель не осуществляет пломбирование спектрометров.
Общий вид спектрометров и место нанесения знака поверки приведен на рисунке 1.
Рисунок 1 - Внешний вид спектрометров 5110 ICP-OES
аблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Спектральный диапазон, нм |
От 167 до 785 |
Спектральное разрешение, нм, не более:
|
0,007 0,0075 0,013 0,034 |
Пределы обнаружения контрольных элементов (по критерию 3о), мкг/дм3, не более |
См. Таблицу 4 |
Относительное СКО выходного сигнала , % не более: -аксиальный наблюдение -радиальный наблюдение |
0,5 1,0 |
Долговременное (за 8 часов работы) относительное СКО выходного сигнала без коррекции по внутреннему стандарту или другого способа коррекции дрейфа сигнала1, % не более: -аксиальный наблюдение -радиальный наблюдение |
0,75 1,0 |
Примечание: 1 по интенсивностям аналитических линий контрольных элементов при концентрации, превышающей предел обнаружения не менее чем в 1000 раз. |
аблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания переменного тока частотой (50±1 Гц), В |
220-22 |
Потребляемая мощность, В •А, не более |
2900 |
Габаритные размеры (ДхШхВ), мм, не более |
740x800x940 |
Масса, кг, не более |
106 |
Средний срок службы, лет |
8 |
Наработка на отказ, ч, не менее |
10 000 |
Условия эксплуатации: о -диапазон температур окружающего воздуха, С -диапазон относительной влажности окружающего воздуха (при +25 оС), не более -диапазон атмосферного давления, кПа |
от +15 до +30 80 от 84 до 106 |
3
аблица 4 - Пределы обнаружения контрольных элементов, мкг/дм
Элемент |
Аксиальный наблюдение плазмы |
Радиальный наблюдение плазмы |
Ba (1= 493,408 нм) |
0,1 |
0,2 |
Си (1= 324,754 нм) |
0,3 |
1,0 |
Zn (1= 213,857 нм) |
0,3 |
1,0 |
Cd (1= 214,439 нм) |
0,1 |
0,5 |
Fe (1= 238,204нм) |
0,2 |
1,6 |
