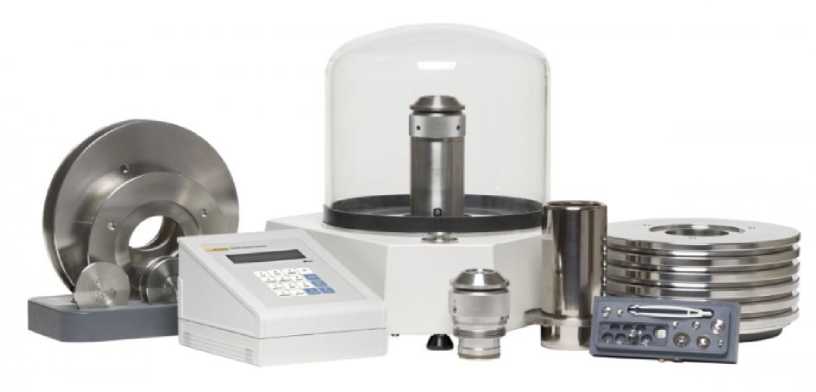

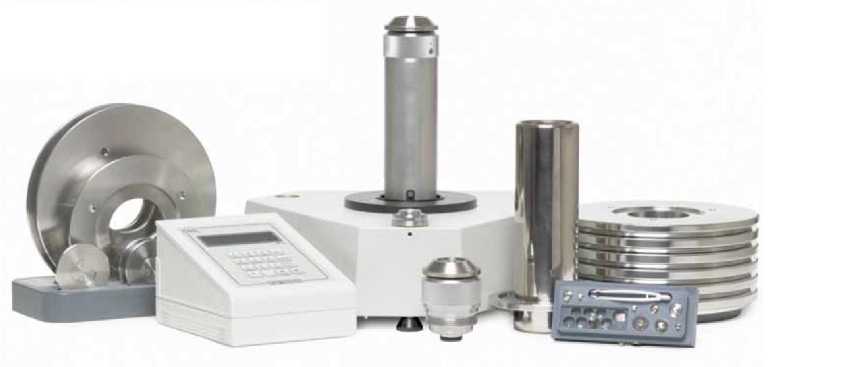

Наименование частей

Обозначение

Кол-во

База PG7000

PG7102, PG7202, PG7302, PG7601

1 шт.

Терминал PG

-

1 шт.

Набор грузов MS (приведенный к номинальному значению массы или к номинальному значению давления)

MS-7002, MS-7001, MS-AMH-13, MS-AMH-25, MS-AMH-38, MS-AMH-40, MS-AMH-60, MS-AMH-80, MS-AMH-100

1⁽¹⁾ компл.

Система автоматического манипулятора грузов AMH

AMH-38, AMH-100

1 шт.

Измерительная поршневая система PC

PC-7100, PC-7200, PC-7300, PC-7600

1 шт.

Колокол для ручной загрузки грузов

-

1 шт.

Кабель, соединяющий терминал

PG с базой PG7000

-

1 шт.

Кабель электропитания

-

1 шт.

Комплект принадлежностей

-

1 компл.

Генератор-контроллер гидравлического давления OPG

-

1 шт.

Ручной пневматический контроллер давления MPC

-

1 (1)

1 шт.

Ручной гидравлический пресс

MPG

-

1 (1)

1 шт.

Контроллеры-калибраторы давления PPC

-

1 (1)

1 шт.

Вакуумный насос

-

1 (2)

1 ⁷ шт.

Руководство по эксплуатации

-

1 экз.

Свидетельство о поверке

-

1 экз.

Методика поверки

МП 231-0046-2017

1 экз.

Примечание:

• ⁽¹⁾ По заказу

• ⁽²⁾ Только для PG7601

Наименование характеристики

Значение

350; 400;

700; 800;

1750; 2000;

3500; 4000;

7000; 8000;

Верхний предел измерений избыточного давления (P_max), кПа

450;550

900; 1100

2250; 2750

4500; 5500

9000; 11000

Нижний предел измерений избыточного давления (Р_т1_и), кПа

12

24

50

100

200

Пределы допускаемой относительной погрешности

измерений избыточного давления, %⁽¹⁾:

класса точности 0,003⁽²⁾

±0,003

класса точности 0,005⁽²⁾

±0,005

класса точности 0,008

±0,008

класса точности 0,01

±0,01

Номинальная площадь поршня, см²

9,8

5

1,96

1

0,5

Скорость опускания поршня, мм/мин, не более,

для манометров:

класса точности 0,003⁽²⁾

0,2

0,3

0,5

0,7

1,1

класса точности 0,005⁽²⁾

0,2

0,3

0,5

0,7

1,1

класса точности 0,008

0,2

0,3

0,5

0,7

1,1

класса точности 0,01

0,4

0,5

0,7

0,8

1,2

Порог реагирования, Па, не более, для манометров:

класса точности 0,003⁽²⁾

Рмах-0,1-0,003/100

класса точности 0,005⁽²⁾

Рмах-0,1-0,005/100

класса точности 0,008

Рмах-0,1-0,008/100

класса точности 0,01

Рмах-0,1-0,01/100

Диапазон измерений температуры термометром

от 0 до +40

сопротивления, °С

Пределы допускаемой абсолютной погрешности

±0,1

измерений температуры термометром сопротивления, °С

Примечание:

^{v 7} В основном диапазоне измерений от 0,1<Р_тах до Р_тах погрешность нормируется в %

от измеряемой

величины; в дополнительном

диапазоне измерений от Р_т;_п до 0,1-Р_тах погрешность нормируется в % от 0,1-Р_тах (где Р_тах - верхний предел диапазона измерений;

Ртт- нижний предел диапазона измерений).

⁽²⁾ Для манометров с ВПИ до 9000 кПа вкл.

Наименование характеристики

Значение

Верхний предел измерений избыточного давления (P_max), МПа

3,5; 4; 4,5;

5,5; 8; 10

7; 8; 9; 11;

16; 20

17,5; 20; 22,5;

27,5; 40; 50

35; 40; 45;

55; 80; 100

70; 80; 90;

110⁽³⁾

Нижний предел измерений избыточного давления (Р_т1_и), МПа

0,1

0,2

0,5

1

2

Пределы допускаемой относительной погрешности измерений избыточного давления, %⁽¹⁾:

класса точности 0,005⁽²⁾

класса точности 0,008

класса точности 0,01

±0,005

±0,008

±0,01

Номинальная площадь поршня, см²

0,981

0,490

0,196

0,098

0,049

Скорость опускания поршня, мм/мин, не более, для манометров:

класса точности 0,005⁽²⁾

класса точности 0,008

класса точности 0,01

0,1

0,15

0,16

0,15

0,2

0,3

0,25

0,27

0,5

0,7

0,5

0,7

Порог реагирования, Па, не более, для манометров: класса точности 0,005⁽²⁾

класса точности 0,008

класса точности 0,01

Рмах-0,1'0,005/100

Рмах-0,1'0,008/100

Рмах-0,1-0,01/100

Диапазон измерений температуры термометром сопротивления, °С

от 0 до +40

Пределы допускаемой абсолютной погрешности измерений температуры термометром сопротивления, °С

±0,1

Примечание:

• ⁽¹⁾ В основном диапазоне измерений от 0,1-Р_тях до Р_тах погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Р_т;_п до 0,1-Р_тях погрешность нормируется в % от 0,1<Р_шях (где Р_тях - верхний предел диапазона измерений; Ртт- нижний предел диапазона измерений).

• ⁽²⁾ для манометров с ВПИ до 9 МПа вкл.

• ⁽³⁾ Максимальное допустимое значение избыточного давления для манометров PG7202, груз не более 55 кг

Наименование характеристики

Значение

3,5; 4;

7; 8; 9; 11;

17,5; 20; 22,5;

35; 40; 45;

70; 80; 90;

Верхний предел измерений избыточного давления (P_max), МПа

4,5; 5; 8;

10

16; 20

27,5; 40; 50

55; 80; 100

110; 160; 200

Нижний предел измерений избыточного давления (Р_тщ), МПа

0,1

0,2

0,5

1

2

Пределы допускаемой относительной погрешности измерений

избыточного давления, %⁽¹⁾:

класса точности 0,005

±0,005

-

класса точности 0,008

±0,008

-

класса точности 0,01

±0,01

±0,01

класса точности 0,02

±0,02

±0,02

класса точности 0,05

-

±0,05

Номинальная площадь поршня, см²

0,985

0,490

0,196

0,098

0,049

Скорость опускания поршня, мм/мин, не более, для манометров:

класса точности 0,005

0,02

0,04

0,1

0,2

-

класса точности 0,008

0,02

0,04

0,1

0,2

-

класса точности 0,01

0,02

0,04

0,1

0,2

0,4

класса точности 0,02

0,03

0,05

0,15

0,3

0,5

класса точности 0,05

0,04

0,06

0,2

0,4

0,6

Порог реагирования, Па, не более, для манометров:

класса точности 0,005

Рмах'0,1-0,005/100

класса точности 0,008

Рмах-0,1-0,008/100

класса точности 0,01

Рмах-0,1-0,01/100

класса точности 0,02

Рмах-0,1-0,02/100

класса точности 0,05

Рмах-0,1-0,05/100

Диапазон измерений температуры термометром сопротивления, °С

от 0 до +40

Пределы допускаемой абсолютной погрешности измерений

±0,1

температуры термометром сопротивления, °С

Примечание:

^{v 7} В основном диапазоне измерений от 0,1-Р_тах до Р_тах погрешность нормируется в %

от измеряемой величины; в дополнительном

диапазоне измерений от Р_т;_п до 0,1-Р_тях погрешность нормируется в % от 0,1T_max (где

Р_тях - верхний предел диапазона измерений;

Ртт- нижний предел диапазона измерений).

Наименование характеристики

Значение

Верхний предел измерений избыточного, абсолютного давления (Р_тах), кПа

350

700

1750

3500

7000

Нижний предел измерений избыточного, абсолютного давления (^p_mj_n), кПа

7

14

25

50

100

Пределы допускаемой относительной погрешности измерений абсолютного, избыточного давления, %⁽¹⁾:

класса точности 0,003

±0,003

класса точности 0,005

±0,005

класса точности 0,008

±0,008

класса точности 0,01

±0,01

Номинальная площадь поршня, см²

9,8

5

1,96

1

0,5

Скорость опускания поршня, мм/мин, не более, для манометров:

класса точности 0,003

0,2

0,3

0,5

0,7

1,0

класса точности 0,005

0,2

0,3

0,5

0,7

1,0

класса точности 0,008

0,2

0,3

0,5

0,7

1,0

класса точности 0,01

0,4

0,5

0,7

0,8

1,1

Порог реагирования, Па, не более, для манометров:

класса точности 0,003

Рмах-0,1-0,003/100

класса точности 0,005

Рмах-0,1-0,005/100

класса точности 0,008

Рмах-0,1-0,008/100

класса точности 0,01

Р

мах^0,1^0,01/100

Диапазон измерений температуры термометром сопротивления, °С

от 0 до +40

Пределы допускаемой абсолютной погрешности измерений температуры термометром сопротивления, °С

±0,1

Примечание:

^{v 7} В основном диапазоне измерений от 0,1-Р_тях до Р_тях погрешность нормируется в % от измеряемой величины; в дополнительном

диапазоне измерений от Р_ть до 0,1-Р_тях погрешность нормируется в

% ^{от 0},1' ^Ртях ^{(где Р}тях

верхний предел диапазона измерений;

Ршп- нижний предел диапазона измерений).

Наименование характеристики

Значение

PG7102

PG7202

PG7302

PG7601

Рабочая среда

воздух, гелий,

любой не

масло ⁽¹⁾

воздух, гелий,

азот

агрессивный газ

азот

Материал поршня

карбид вольфрама

Материал цилиндра

карбид вольфрама

Габаритные размеры (высота; ширина; длина), мм, не более

- база PG7000

360; 400; 350

- терминал PG

120; 150; 200

Масса, кг, не более - база PG7000 (без грузов)

13

17

- терминал PG

1,4

1,4

Параметры электрического питания:

- напряжение переменного тока, В

220±22/110±24

- частота переменного тока, Гц

50/60

Потребляемая мощность, В • А, не более

22

Средняя наработка на отказ, ч

40000

Средний срок службы, лет

15

Условия эксплуатации:

- температура окружающей среды, °С

класса точности 0,003; 0,005; 0,008; 0,01

от +18 до +22

класса точности 0,02 и 0,05

от +15 до +30

- атмосферное давление окружающего воздуха, кПа

от 84 до 106,7

- относительная влажность воздуха, %

от 40 до 80

- тряска, вибрация и удары

должны отсутствовать

Примечание:

⁽¹⁾ Рекомендуемое масло Di-2-Ethelhexyl (Sebacate)
