Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Тепловизоры инфракрасные Fluke моделей TiX640, TiX660, TiX1000 отличаются друг от друга по техническим и метрологическим характеристикам и имеют исполнения, различающиеся частотой захвата изображений (30 Гц или 60 Гц). В конструкции моделей TiX660 и TiX1000 предусмотрено наличие лазерного измерителя расстояний.

В тепловизорах используются: система оптической автофокусировки Fluke LaserSharp Auto Focus System (только для моделей TiX660 и для Tix1000), либо ручная фокусировка; имеется функция мультифокальной записи EverSharp; система аннотации фотографий IR-PhotoNotes для создания и связывания с ИК-изображением до пяти визуальных снимков различных объектов, текст или другую информацию, относящуюся к анализу данных и созданию отчетов; поддерживается технология IR-Fusion для наложения друг на друга совмещенных изображений в видимом и ИК-спектре; а также обладают функцией подключения через HDMI порт; имеется возможность для увеличения геометрического разрешения термографической системы на основе аппаратного обеспечения до 2048*1536 пикселей в ИК-диапазоне (детектор с 1024*768 пикселями) и 1280*960 пикселей в ИК-диапазоне (детектор с 640*480 пикселями) в режиме сверхразрешения («SuperResolution») и динамического сверхразрешения («Dynamic SuperResolution»).

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана посредством интерфейсов (USB, RS232 и GigE-Vision) или при помощи беспроводной передачи данных (WiFi, Bluetooth) на компьютер или мобильное устройство.

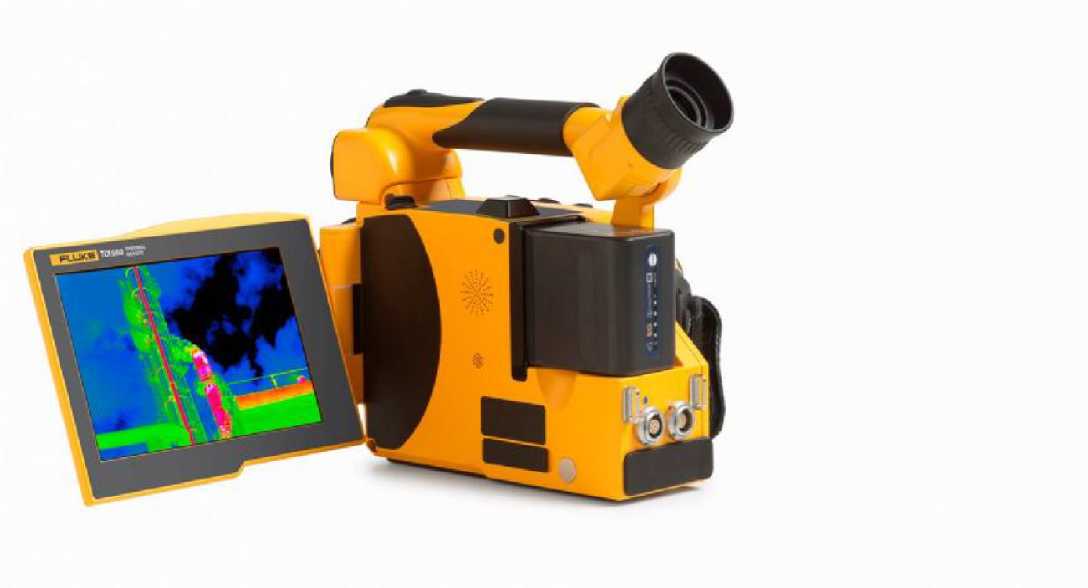

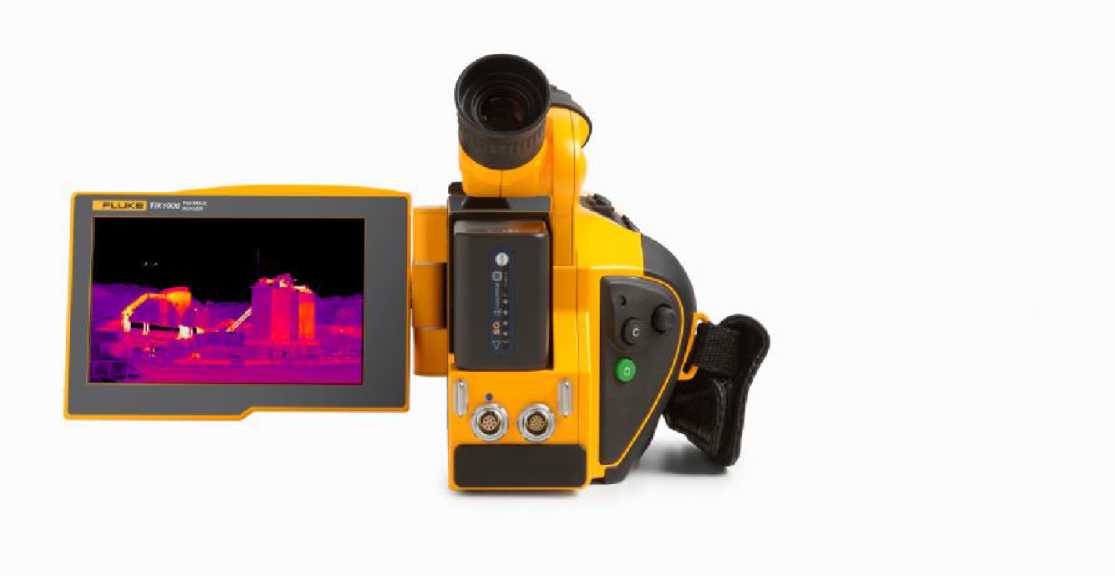

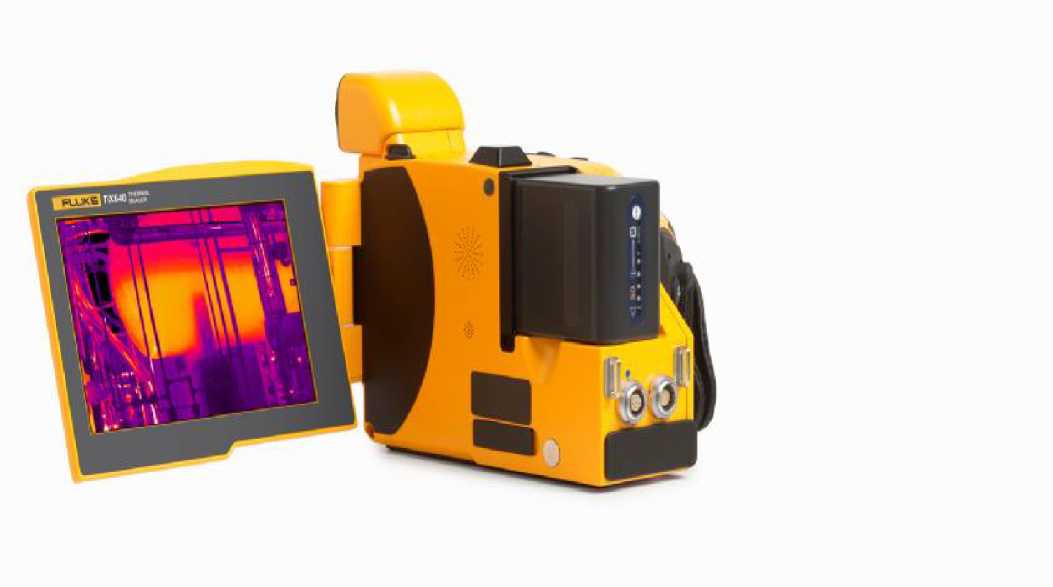

Фотография общего вида тепловизоров приведена на рисунке 1.

Рисунок 1 - Тепловизоры инфракрасные Fluke моделей TiX640, TiX660, TiX1000

В комплект поставки тепловизора входят:

- тепловизор - 1 шт . (модель в соответствии с заказом);

- лазерный измеритель расстояний (или лазерный указатель ), GPS (в зависимости от модели тепловизора) - 1 шт.;

• - блок питания переменного тока с сетевыми переходниками- - 1 шт.;

• - зарядное устройство для батареи - 1 шт.;

• - USB-кабель -1 шт.;

• - кабель HDMI - 1 шт.;

• - сменная карта памяти типа microSD (4 Gb) - 1 шт.;

- Руководство по эксплуатации ( на русском языке) - 1 экз.;

• - Руководство по эксплуатации (на английском языке) - 1 экз.;

• - Методика поверки - 1 экз.;

• - аккумуляторные литий-ионные батареи с индикацией оставшегося заряда - 2 шт. (для моделей TiX660, TiX1000), 1 шт. (для модели TiX640);

• - прочный переносной кейс для транспортировки - 1 шт.;

• - регулируемый ремень для тепловизора (лево- или правосторонний) - 1 шт.;

• - диск с руководствами по эксплуатации- 1 шт.;

• - диск с программным обеспечением «SmartView» - 1 шт.;

• - гарантийный регистрационный талон - 1 шт.

По дополнительному заказу могут поставляться: широкоугольный объектив FLK-Xlens/Sup-Wide, широкоугольный объектив FLK-Xlens/Wide, телеобъектив FLK-Xlens/Tele, телеобъектив FLK-Xlen/SupTele, объектив FLK-Xlens/Macro1 (увеличение 0,2х), объектив FLK-Xlens/Macro2 (увеличение 0,5х), увеличение FLK-Xlens/Macro3 (увеличение 0,5х).

тепловизоров в зависимости от модели приведены в таблице 2.

Таблица 2
