Принцип действия преобразователя переменного напряжения прецизионного 792А основан на разновременном сравнении действующего значения переменного напряжения с постоянным     напряжением     посредством     специального запатентованного

термопреобразователя.

Преобразователь переменного напряжения прецизионный 792А представляет собой:

• - основной блок (792А АС/DC TRANSFER STANDARD) в металлическом корпусе с расположенными на его передней панели переключателем диапазонов измерений; светодиодным индикатором "OVERLOAD" (ПЕРЕГРУЗКА); специальным гнездом для подключения напряжения источника питания; гнездами-зажимами для подключения защитного заземления и 6¹/2 разрядного цифрового вольтметра постоянного напряжения. На задней панели расположен соединитель типа "N" для подключения специального входного переключателя;

• - источник питания (792A-7001 POWER PACK) в металлическом корпусе с расположенными на его передней панели переключателем рода работы и светодиодными индикаторами рода работы - "CHARGE" (ЗАРЯД БАТАРЕИ), "LOW BAT" (НИЗКИЙ УРОВЕНЬ ЗАРЯДА БАТАРЕИ), "OPERATE" (РАБОТА) и специальным гнездом для подключения напряжения питания основного блока. На задней панели источника питания находится разъем для подключения шнура питания, переключатель напряжения питания -" I" (ВКЛ), "O" (ВЫКЛ);

• - добавочный резистор (792A-7002 1000 V RANGE RESISTOR) в металлическом корпусе для обеспечения диапазона измерений 1000 В с обозначенными входным и выходным разъемами;

• - специальный переключатель (792А-7003 TRANSFER SWITCH) в металлическом корпусе с двумя парами входных гнезд-зажимов "INPUT 1" (ВХОД 1) и "INPUT 2" (ВХОД 2) для подключения измеряемого напряжения и (или) напряжения постоянного тока; переключателем выбора режима работы "INPUT 1" (ВХОД 1), "INPUT 2" (ВХОД 2) или "OFF" (ВЫКЛ); выходным соединителем типа "N" для подключения к основному блоку.

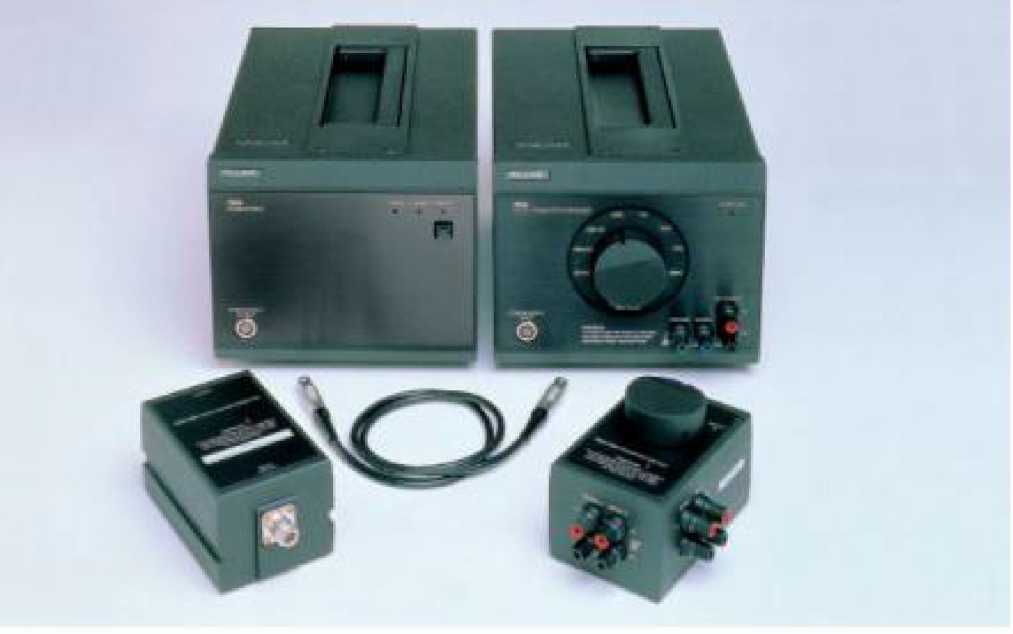

Внешний вид преобразователя Fluke 792А представлен на рисунке 1.

Рисунок 1

Внешний вид преобразователя Fluke 792А

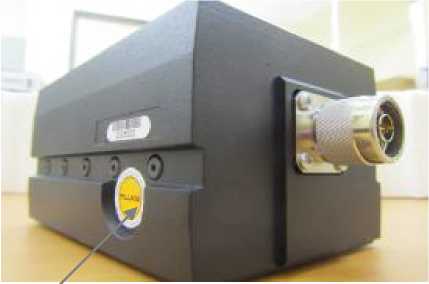

Место нанесения пломбы в виде наклейки, исключающей несанкционированный доступ к внутренним элементам и точкам настройки добавочного резистора (792A-7002 1000 V RANGE RESISTOR) показано на рисунке 2.

Рисунок 2

Место нанесения пломбы в виде наклейки

• - основной блок (792А АС/DC TRANSFER STANDARD)

• - источник питания (792A-7001 POWER PACK)

• - добавочный резистор (792A-7002 1000 V RANGE RESISTOR)

• - переключатель (792А-7003 TRANSFER SWITCH)

• - сетевой кабель

• - руководство по эксплуатации

• - кабель соединительный

• - методика поверки МП-2201-0031-2014

  - 1	шт.
  - 1	шт.
  - 1	шт.
  - 1	шт.
  - 1	шт.
  - 1	шт.
  - 1	шт.
  - 1	шт.

Лист № 5 Всего листов 5

1 Пределы допускаемой основной абсолютной погрешности измерений переменного напряжения в нормальных условиях эксплуатации приведены в табл. 1.                                                                                                Таблица 1

• 2 Время предварительного прогрева - 30 мин .

• 3 Питание осуществляется напряжением переменного тока частота напряжение

  50 Гц - 60 Гц

  230 ± 23 В

  45 ВА;

• 4 Потребляемая мощность, ВА, не более

Лист № 4 Всего листов 5

• 5 Время работы батареи источника питания :             24 ч в диапазоне

напряжений 22 - 700 мВ;

72 ч в диапазоне напряжений 2,2 - 1000 В;

• 6 Время полного заряда батареи источника питания       16 ч;

• 7 Габаритные размеры, мм, не более:

  	792А АС/DC TRANSFER STANDARD	792A-7001 POWER PACK	792A-7002 1000 V RANGE RESISTOR	792А-7003 TRANSFER SWITCH
  масса	8,4	8,9	1,6	1,6

  10.

  9 Срок службы не менее, лет

  Условия эксплуатации: температура окружающего воздуха нормальные условия эксплуатации при хранении

  относительная влажность воздуха, не более при работе при хранении

  атмосферное давление

  от + 18 до + 28 ₀⁰С; от - 40 до + 50 ⁰С;

  <75 % до +28 ⁰С;

  <95 % без образования конденсата;

  	792А АС/DC TRANSFER STANDARD	792A-7001 POWER PACK	792A-7002 1000 V RANGE RESISTOR	792А-7003 TRANSFER SWITCH
  высота	178		76
  ширина	216		89
  глубина	305		140

8 Масса, кг, не более

при работе , кПа (мм рт. ст.)                                     100 ± 4 (765 ± 30)
