Наименование и обозначение

Количество, шт.

Примечание

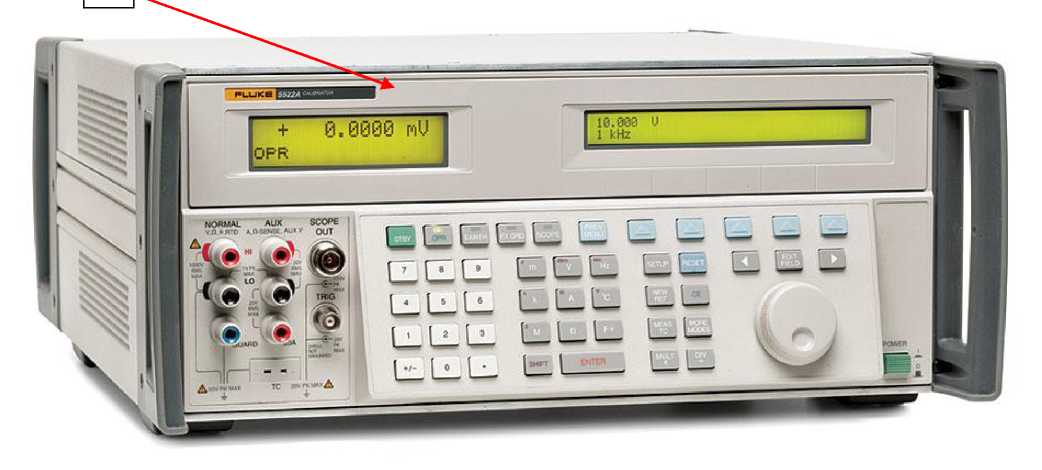

Калибратор Fluke 5522A

1

Сетевой кабель

1

Руководство по эксплуатации

1

Методика поверки ПР-05-2017МП

1

Диапазон

Пределы допускаемой основной абсолютной погрешности при температуре окружающего [1] воздуха (tcal ±5) °С

Разрешение, мкВ

Максимальная

[2]

нагрузка

Выход «NORMAL»

от 0 до ±329,9999 мВ

±(2-10’⁵-U + 1-10"³) мВ

0,1

65 Ом

от 0 до ±3,299999 В

±(1,1-10’⁵-U + 2-10^-6) В

1

10 мА

от 0 до ±32,99999 В

±(1,2-10’⁵-U + 2П0^-5) В

10

10 мА

от ±30 до ±329,9999 В

±(1,8-10’³-U + 1,5-10’⁴) В

100

5 мА

от ±100 до ±1020 В

±(1,8-10’⁵-U + 1,5-10^-3) В

1000

5 мА

Дополнительный выход «AUX» (только в режиме одновременного вывода двух выходных сигналов)

от 0 до ±329,999 мВ

±(4^10^-4/U + 0,35) мВ

1

5 мА

от 0 до ±3,29999 В

±(4-10’⁴U + 3,5-10^-4) В

10

5 мА

от ±3,3 до ±7 В

±(4-10’⁴U + 3Д10^-4) В

100

5 мА

[4] Моделирование и измерение сигнала термопары в линейном режиме 10 мкВ/°С и 1 мВ/°С

от 0 до 329,9999 мВ

±(5П0^-5 U + 3-10’³) мВ

0,1

10 Ом

Примечания

U - Значение воспроизводимого напряжения, установленное на калибраторе.

Диапазон

Пределы допускаемой основной абсолютной погрешности при температуре окружающего воздуха (tcal ±5) °С

Разрешение

от 0 до 329,999 мкА

±(1,540’⁴^I + 0,02) мкА

1 нА

от 0 до 3,29999 мА

±(10’М + 540’⁵) мА

10 нА

от 0 до 32,9999 мА

±(10’М + 2Д10’⁴) мА

0,1 мкА

от 0 до 329,999 мА

±(10’Ч + 2,540’³) мА

1 мкА

от 0 до 1,09999 А

±(2-10’⁴-I + 440’⁵) А

10 мкА

от 1,1 до 2,99999 А

±(3,840’⁴^I + 440’⁵) А

10 мкА

от 0 до 10,9999 А

±(5-10’⁴-I + 540’⁴) А

100 мкА

от 11 до 20,5 А^[1]

±(10<I + 7,540’⁴) А ^[2]

100 мкА

Примечания

I - значение воспроизводимой силы тока, установленное на калибраторе.

• [1] Длительность цикла работы: ток < 11 А может воспроизводиться непрерывно. Для токов свыше 11 A ток может выводиться 60-T-I минут через каждые 60 минут, где T -температура окружающего воздуха, °C; I - сила тока, А. Если сила выходного тока калибратора длительное время составляет от 5 до 11 А, внутренний самонагрев сокращает длительность цикла работы. В таких условиях допустимое время включенного состояния, определяемое по данной формуле, достигается только при силе выходного тока менее 5 А после предварительного периода выключенного состояния.

• [2] При работе в течение более 30 секунд.

Диапазон сопротивлений

Пределы допускаемой основной абсолютной погрешности при температуре окружающего воздуха (tcal ±5) °С^[1]

Разрешение, Ом

Допустимая сила тока, мА^[3]

В течение 12 часов после обнуления^[2]

В течение 7 дней после обнуления ^[2]

1

2

3

4

5

от 0 до

10,9999 Ом

±(4-10’⁵-R + 0,001) Ом

±(4^10’⁵<R + 0,01) Ом

0,0001

от 1 до 125

от 11 до

32,9999 Ом

±(3-10’⁵-R + 0,0015) Ом

±(3^10’⁵<R + 0,015) Ом

0,0001

от 1до 125

от 33 до

109,9999 Ом

±(2,8-10’⁵-R + 0,0014) Ом

±(2,8^10’⁵<R + 0,015) Ом

0,0001

от 1 до 70

1

2

3

3

4

от 110 до

329,9999 Ом

±(2,8^10^-5<R + 0,002) Ом

±(2,8-10’⁵-R + 0,02) Ом

0,0001

от 1 до 40

от 330 Ом до

1,099999 кОм

±(2,8^10^-5<R + 0,002) Ом

±(2,8-10’⁵-R + 0,02) Ом

0,001

от 1 до 18

от 1,1 до

3,299999 кОм

±(2,8^10^-5<R + 240^-5) кОм

±(2,8-10’⁵-R + 2 10^-4) кОм

0,001

от 0,1 до 5

от 3,3 до

10,99999 кОм

±(2,8^10^-5<R + 240^-5) кОм

±(2,8-10’⁵-R + 110^-4) кОм

0,01

от 0,1 до 1,8

от 11 до

32,99999 кОм

±(2,8^10^-5<R + 2-10^-4) кОм

±(2,8-10’⁵-R + 120^-3) кОм

0,01

от 140^-2 до 0,5

от 33 до

109,9999 кОм

±(2,8^10^-5<R + 2-10^-4) кОм

±(2,8-10’⁵-R + 120^-3) кОм

0,1

от 140^-2 до 0,18

от 110 до

329,9999 кОм

±(3,2^10^-5<R + 220^-3) кОм

±(3,2-10’⁵-R + 110^-2) кОм

0,1

от 120^-3 до 0,05

от 330 кОм до

1,099999 МОм

±(3,2^10^-5<R + 220^-3) кОм

±(3,2-10’⁵-R + 110^-2) кОм

1

от 140^-3 до

1,840^-2

от 1,1 до

3,299999 МОм

±(6^10^-5<R + 320^-5) МОм

±(6^10^-5<R + 1,520^-4) МОм

1

от 2,520^-4 до 520^-3

от 3,3 до

10,99999 МОм

±(1,3-10’⁴-R + 320^-5) МОм

±(1,3-10’⁴<R + 2,520^-4) МОм

10

от 2,520^-4 до

1,820^-3

от 11 до

32,99999 МОм

±(2,5-10’⁴R + 2,520^-3) МОм

±(2,5^10^-4<R + 2,520^-3) МОм

10

от 2,540^-5до 520^-4

от 33 до

109,9999 МОм

±(5^10^-4<R + 320^-3) МОм

±(5^10^-4<R + 320^-3) МОм

100

от 2Д10^-5 до

1,820^-4

от 110 до

329,999 МОм

±(3^10^-3<R + 0,1) МОм

±(3^10^-3<R + 0,1) МОм

1000

от 2Д10^-6 до

520^-5

от 330 до

1100 МОм

±(1,5-10’²-R + 0,5) МОм

±(1,5-10’²-R + 0,5) МОм

10000

от 120^-6 до

1,320^-5

Примечание

R - значение воспроизводимого сопротивления, установленное на калибраторе.

[1] Погрешность действительна только для четырехпроводной схемы компенсации. Для двухпроводной схемы дополнительная погрешность составляет ±5^Л10^-6/!, Ом, где I - значение

силы тока в цепи, А.

[2] Процедура обнуления показаний сопротивления выполняется

в соответствии с

руководством

по эксплуатации калибраторов. Погрешность действительна при отклонении

температуры окружающего воздуха от температуры обнуления ±1 °С

в течении 12 часов и

±5 °С течение 7 дней.

[3] При силе

тока меньше нижнего допустимого предела, приведенного

в столбце 4,

аддитивная составляющая погрешности увеличивается в (1мин/1) раз,

где 1мин - значение

нижнего допустимого предела, мА, I - действительное значение тока в цепи, мА.

Диапазон напряжения

Пределы допускаемой основной абсолютной погрешности при температуре окружающего воздуха (tcal ±5) °С

Диапазон силы тока

от 0,33 до 329,99 мА

от 0,33 до 2,9999 А

от 3 до 20,5 А

от 33 мВ до 1020 В

±2,3-10⁴P

±2,240^ЛР^[1]

±7-10⁴P^l1J

Примечания

P - значение воспроизводимой мощности, установленное на калибраторе, определяемое как U-I, где U - значение установленного напряжения, I - значение установленной силы тока на калибраторе.

[1] При работе в течение более 30 секунд. При работе в течении менее 30 секунд к основной погрешности следует добавить 2-10’⁴-P.

Диапазон напряжения

Диапазон частоты^[2]

Пределы допускаемой основной абсолютной погрешности при температуре окружающего воздуха (tcal ±5) °С

Разреше ние

1

2

3

4

от 1 до 32,999 мВ

от 10 до 45 Гц

±(8-10⁴U + 6 10^-3) мВ

1 мкВ

св. 45 Гц до 10 кГц

±(1,5-10’⁴-U + 6^10^-3) мВ

св. 10 до 20 кГц

±(2-10⁴U + 6 10^-3) мВ

св. 20 до 50 кГц

±(10^-3/U + 6 10^-3) мВ

св. 50 до 100 кГц

±(3,5-10’³-U + 1240^-3) мВ

св. 100 до 500 кГц

±(8-10’³-U + 5-10^-2) мВ

от 33 до

329,999 мВ

от 10 до 45 Гц

±(3-10⁴U + 8-10^-3) мВ

1 мкВ

св. 45 Гц до 10 кГц

±(1,45-10'⁴-U + 840^-3) мВ

св. 10 до 20 кГц

±(1,6-10’⁴U + 840^-3) мВ

св. 20 до 50 кГц

±(^

св. 50 до 100 кГц

±(8-10⁴U + 3,240^-2) мВ

св. 100 до 500 кГц

±(2-10’³-U + 7 10^-2) мВ

от 0,33 до

3,29999 В

от 10 до 45 Гц

±(300^-4^U + 540^-5) В

10 мкВ

св. 45 Гц до 10 кГц

±(1,5-10"⁴-U + 640^-5) В

св. 10 до 20 кГц

±(1,9-10'⁴-U + 640^-5) В

св. 20 до 50 кГц

±(3-10’⁴U + 540^-5) В

св. 50 до 100 кГц

±(7-10’⁴U + 1,2540^-4) В

св. 100 до 500 кГц

±(2,4-10’³-U + 6 10^-4) В

от 3,3 до 32,9999

В

от 10 до 45 Гц

±(3-10’⁴U + 6,5 10^-4) В

100 мкВ

св. 45 Гц до 10 кГц

±(1,5-10"⁴-U + 6 10^-4) В

св. 10 до 20 кГц

±(2,4-10⁴U + 6 10^-4) В

св. 20 до 50 кГц

±(3,5-10⁴U + 6 10^-4) В

св. 50 до 100 кГц

±(9-10’⁴U + 1,640^-3) В

от 33 до

329,999 В

от 45 Гц до 1 кГц

±(1,9-10⁴U + 2-10^-3) В

1 мВ

св. 1 до 10 кГц

±(2-10’⁴U + 6^10^-3) В

св. 10 до 20 кГц

±(2,5-10⁴U + 6^10^-3) В

св. 20 до 50 кГц

±(300^-4^U + 6^10^-3) В

св. 50 до 100 кГц

±(2-10’³-U + 5-10^-2) В

1

2

3

4

от 330 до

1020 В

от 45 Гц до 1 кГц

±(3-10’⁴-U + Г10"²) В

10 мВ

св. 1 до 5 кГц

±(2,540^AU + Г10"²) В

св. 5 до 10 кГц

±(3-10’⁴-U + Г10"²) В

Выход «AUX»

от 10 до

329,999 мВ

от 10 до 20 Гц

±(2-10’³-U + 0,37) мВ

1 мкВ

св. 20 до 45 Гц

±(10<U + 0,37) мВ

св. 45 Гц до 1 кГц

±(10<U + 0,37) мВ

св.1 до 5 кГц

±(2-10’³-U + 0,45) мВ

св. 5 до 10 кГц

±(4-10’³-U + 0,45) мВ

св.10 до 30 кГц

±(5-10’²-U + 0,9) мВ

от 0,33 до

3,29999 В

от 10 до 20 Гц

±(2-10’³-U + 4,540’⁴) В

10 мкВ

св. 20 до 45 Гц

±(10’³-U + 4,540’⁴) В

св. 45 Гц до 1 кГц

±(9-10’⁴U + 4,540’⁴) В

св. 1 до 5 кГц

±(2-10’³-U + 1,4-10’³) В

св. 5 до 10 кГц

±(4-10’³-U + 1,4-10’³) В

св. 10 до 30 кГц

±(5-10’²-U + 2,840’³) В

от 3,3 до 5 В

от 10 до 20 Гц

±(2-10’³-U + 4,540’⁴) В

100 мкВ

св. 20 до 45 Гц

±(10’³-U + 4,540’⁴) В

св. 45 Гц до 1 кГц

±(9-10’⁴U + 4,540’⁴) В

св. 1 до 5 кГц

±(2-10’³-U + 1,4-10’³) В

св. 5 до 10 кГц

±(5-10’²U + 1,4-10’³) В

Примечания

U - значение воспроизводимого напряжения, установленное на калибраторе.

[2] Для выходного напряжения предусмотрено два канала. Максимальная частота сдвоенного выхода равна 30 кГц.

Диапазон силы тока

Диапазон частоты

Пределы допускаемой основной абсолютной погрешности при температуре окружающего воздуха (tcal ±5) °С

1

2

3

В режиме «LCOMP OFF» (компенсация выключена)

от 29,00 до 329,99 мкА

от 10 до 20 Гц

±(2-10’³-I + 0,1) мкА

св. 20 до 45 Гц

±(1,5-10’³-I + 0,1) мкА

св. 45 Гц до 1 кГц

±(1,25-10’³-I + 0,1) мкА

св. 1 до 5 кГц

±(3-10’³-I + 0,15) мкА

св. 5 до 10 кГц

±(8-10’³-I + 0,2) мкА

св. 10 до 30 кГц

±(1,6-10’²-I + 0,4) мкА

от 0,33 до 3,29999 мА

от 10 до 20 Гц

±(2-10’³-I + 1,5-10’⁴) мА

св. 20 до 45 Гц

±(1,25-10’³-I + 1,5-10’⁴) мА

св. 45 Гц до 1 кГц

±(10"³^I + 1,5-10’⁴) мА

св. 1 до 5 кГц

±(2-10’³-I +2 10^-4) мА

св. 5 до 10 кГц

±(5-10’³-I + 340"⁴) мА

св. 10 до 30 кГц

±(10"²^I + 640"⁴) мА

1

2

3

от 3,3 до 32,9999 мА

от 10 до 20 Гц

±(1,8-10’³-I + 240"³) мА

св. 20 до 45 Гц

±(9-10’⁴-I + 240"³) мА

св. 45 Гц до 1 кГц

±(4-10’⁴-I + 240"³) мА

св. 1 до 5 кГц

±(8-10’⁴I + 240"³) мА

св. 5 до 10 кГц

±(2-10’³-I +340"³) мА

св. 10 до 30 кГц

±(4-10’М + 440"³) мА

от 33 до 329,999 мА

от 10 до 20 Гц

±(1,8-10’³-I + 240"²) мА

св. 20 до 45 Гц

±(9-10’⁴I + 240"²) мА

св. 45 Гц до 1 кГц

±(4-10’⁴I + 240"²) мА

св. 1 до 5 кГц

±(10"М + 540"²) мА

св. 5 до 10 кГц

±(2-10’М + Г10"⁴) мА

св. 10 до 30 кГц

±(9-10’³-I + 240"⁴) мА

от 0,33 до 1,09999 А

от 10 до 45 Гц

±(1,8-10’³-I + Г10"⁴) мА

св. 45 Гц до 1 кГц

±(5-10’⁴I + Г10"⁴) А

св. 1 до 5 кГц

±(6-10’М + Г10"³) А

св. 5 до 10 кГц

±(2,5-10’²-I + 540"³) А

от 1,1 до 2,99999 А

от 10 до 45 Гц

±(1,8-10’³-I + Г10"⁴) А

св.45 Гц до 1 кГц

±(6-10’⁴-I + Г10"⁴) А

св. 1 до 5 кГц

±(6-10’³-I + Г10"³) А

св. 5 до 10 кГц

±(2,5^10’²^I + 540"³) А

от 3 до 10,9999 А

от 45 до 100 Гц

±(6-10’⁴-I + 240"³) А

св. 100 Гц до 1 кГц

±(10"³^I + 240"³) А

св. 1 до 5 кГц

±(3-10’²-I + 240"³) А

от 11 до 20,5 А^[1]

от 45 до 100 Гц

±(1,2-10’³-I + 540"³) А

св. 100 Гц до 1 кГц

±(1,5-10’³-I + 540"³) А

св. 1 до 5 кГц

±(3-10’²-I + 540"³) А

В режиме «LCOMP ON» (компенсация включена)

от 29,00 до 329,99 мкА

от 10 до 100 Гц

±(2,5-10’³-I + 0,2) мкА

св. 100 Гц до 1 кГц

±(6-10’³-I + 0,5) мкА

от 0,33 до 3,29999 мА

от 10 до 100 Гц

±(2,5-10’³-I + 340"⁴) мА

св. 100 Гц до 1 кГц

±(6-10’³-I + 840"⁴) мА

от 3,3 до 32,9999 мА

от 10 до 100 Гц

±(8-10’⁴I + 440"³) мА

св. 100 Гц до 1 кГц

±(2-10’³-I + Г10"²) мА

от 33 до 329,999 мА

от 10 до 100 Гц

±(8-10’⁴I + 440"²) мА

св. 100 Гц до 1 кГц

±(2-10’³-I + 0,1) мА

от 0,33 до 2,99999 А

от 10 до 100 Гц

±(1,2-10’³-I + 240"⁴) А

св. 100 до 440 Гц

±(3-10’³-I + Г10"³) А

от 11 до 20,5 А^[1]

от 10 до 100 Гц

±(1,2-10’³-I + 240"³) А ^[2]

св. 100 Гц до 1 кГц

±(10’²-! + 540"³) А ^[2]

Примечания

I - значение воспроизводимой силы тока, установленное на калибраторе.

• [1] Длительность цикла работы: сила тока < 11 А может воспроизводиться непрерывно. Для значений силы тока >11 А ток может воспроизводиться 60-T-I минут каждые 60 минут, где T - температура окружающей среды, °C, I - значение воспроизводимой силы тока, А.

• [2] При работе в течение более 30 секунд.

Диапазон емкости

Пределы допускаемой основной абсолютной погрешности при температуре окружающего воздуха (tcal ±5) °С ^{[1] [2]}

Разрешение

Допустимая частота или скорость заряда-разряда

^Для заявленных характеристик

Типовая для погрешности

< 0,5 %

Типовая для погрешности

< 1 %

от 0,22 до

0,3999 нФ

±(540^-3^C + 0,01) нФ

0,1 пФ

от 10 Гц до

10 кГц

20 кГц

40 кГц

от 0,4 до

1,0999 нФ

±(540^-3^C + 0,01) нФ

0, 1 пФ

от 10 Гц до

10 кГц

30 кГц

50 кГц

от 1,1 до

3,2999 нФ

±(540^-3^C + 0,01) нФ

0,1 пФ

от 10 до

3000 Гц

30 кГц

50 кГц

от 3,3 до

10,9999 нФ

±(2,540^-3^C + 0,01) нФ

0,1 пФ

от 10 до

1000 Гц

20 кГц

25 кГц

от 11 до

32,9999 нФ

±(2,540^-3^C + 0,01) нФ

0,1 пФ

от 10 до

1000Гц

8 кГц

10 кГц

от 33 до

109,999 нФ

±(2,540^-3^C + 0,01) нФ

1 пФ

от 10 до

1000 Гц

4 кГц

6 кГц

от 110 до

329,999 нФ

±(2,540^-3^C + 0,03) нФ

1 пФ

от 10 до

1000 Гц

2,5 кГц

3,5 кГц

от 0,33 до

1,09999 мкФ

±(2,540^-3^C + Г10^-3) мкФ

10 пФ

от 10 до 600 Гц

1,5 кГц

2 кГц

от 1,1 до

3,29999 мкФ

±(2,540^-3^C + 340"³) мкФ

10 пФ

от 10 до 300 Гц

800 Гц

1 кГц

от 3,3 до

10,9999 мкФ

±(2,540^-3^C + 0,01) мкФ

100 пФ

от 10 до 150 Гц

450 Гц

650 Гц

от 11 до

32,9999 мкФ

±(440’³^C + 0,03) мкФ

100 пФ

от 10 до 120 Гц

250 Гц

350 Гц

от 33 до

109,999 мкФ

±(4,540^-3^C + 0,1) мкФ

1 нФ

от 10 до 80 Гц

150 Гц

200 Гц

от 110 до

329,999 мкФ

±(4,540^-3^C + 0,3) мкФ

1 нФ

от 0 до 50 Гц

80 Гц

120 Гц

от 0,33 до

1,09999 мФ

±(4,540^-3^C + Г10^-3) мФ

10 нФ

от 0 до 20 Гц

45 Гц

65 Гц

от 1,1 до

3,2999 мФ

±(4,540^-3^C + 340"³) мФ

10 нФ

от 0 до 6 Гц

30 Гц

40 Гц

от 3,3 до

10,9999 мФ

±(4,540^-3^C + 0,01) мФ

100 нФ

от 0 до 2 Гц

15 Гц

20 Гц

от 11 до

32,9999 мФ

±(7,540^-3^C + 0,03) мФ

100 нФ

от 0 до 0,6 Гц

7,5 Гц

10 Гц

от 33 до

110 мФ

±(1,1-10’²-C + 0,1) мФ

10 мкФ

от 0 до 0,2 Гц

3 Гц

5 Гц

Частотный диапазон

Разрешение,

Гц

Максимальный выходной уровень на выходе «NORMAL», В

Пределы допускаемой основной абсолютной погрешности при температуре окружающего воздуха (tcal ±5) °С, Гц

от 0,01 до

119,99 Гц

0,01

3

±(2,5M0^-6f + 5М0^-6) ^[1]

от 120,0 до

1199,9 Гц

0,1

от 1,200 до

11,999 кГц

1

от 12,00 до

119,99 кГц

10

от 120,0 до

1199,9 кГц

100

от 1,200 до

2,000 МГц

1000

Примечания

f - значение воспроизводимой частоты, установленное на калибраторе, Гц.

[1] Если для REF CLK установлено значение ext (выбран внешний опорный генератор), погрешность частоты соответствует погрешности частоты внешнего генератора частоты ±5 мкГц. Амплитуда сигнала внешнего генератора частоты должна находиться в пределах от 1 до 5 В (размах).

Диапазоны напряжения

Диапазон силы тока

от 3,3 до 8,999 мА

от 9 до 32,999 мА

от 33 до 89,99 мА

от 90 до 329,99 мА

Пределы допускаемой основной абсолютной погрешности при температуре окружающего воздуха (tcal ±5) °С, где tcal - температура при калибровке прибора, °С

от 33 до 329,999 мВ

±1,4-10 ³-P

±10^-3<P

±1,4-10 ³-P

±10^-3<P

от 330 мВ до 1020 В

±1,2-10 ³-P

±0,8-10’³-P

±1,2-10 ³-P

±0,8-10’³-P

Диапазоны напряжения

Диапазон изменения тока ^[1]

от 0,33 до 0,8999 А

от 0,9 до 2,1999 А

от 2,2 до 4,4999 А

от 4,5 до 20,5 А

Пределы допускаемой основной абсолютной погрешности при температуре окружающего воздуха (tcal ±5) °С

от 33 до 329,9999 мВ

±1,3-10"³-P

±1,Г10^-3Т

±1,3-10"³-P

±1,1-10"³-P

от 330 мВ до 1020 В

±1,1-10"³-P

±0,9-10’³-P

±1,2-10’³<P

±10^-3<P

Примечания

P - значение воспроизводимой мощности, установленное на калибраторе

[1] При работе в течение более 30 секунд. При работе в течении менее 30 секунд к основной погрешности следует добавить 2-10’⁴-P.

Диапазоны воспроизведения

Диапазоны частоты

Диапазоны напряжения на выходе «NORMAL»

Диапазоны силы тока

Диапазоны напряжения на выходе «AUX»

Диапазоны коэффициента мощности

Постоянный ток

от 0 до ±1020 В

от 0 до ±20,5 А

от 0 до ±7 В

-

от 10 до 45 Гц

от 33 мВ до 32,9999 В

от 3,3 мА до 2,99999 А

от 10 мВ до 5 В

от 0 до 1

св. 45 до 65 Гц

от 33 мВ до 1020 В

от 3,3 мА до 20,5 А

от 10 мВ до 5 В

от 0 до 1

св. 65 до 500 Гц

от 330 мВ до 1020 В

от 33 мА до 2,99999 А

от 100 мВ до 5 В

от 0 до 1

св. 65 до 500 Гц

от 3,3 до 1020 В

от 33 мА до 20,5 А

от 100 мВ до 5 В

от 0 до 1

св. 500 Гц до 1 кГц

от 330 мВ до 1020 В

от 33 мА до 20,5 А

от 100 мВ до 5 В

от 0 до 1

св. 1 до 5 кГц

от 3,3 до 500 В

от 33 мА до 2,99999 А

от 100 мВ до 5 В

от 0 до 1

св. 5 до 10 кГц

от 3,3 до 250 В

от 33 до 329,99 мА

от 1 до 5 В

от 0 до 1

св. 10 до 30 кГц

от 3,3 В до 250 В

от 33 мА до 329,99 мА

от 1 до 3,29999 В

от 0 до 1

Характеристики фазы

Пределы допускаемой основной абсолютной погрешности фазы Дф^[1] при температуре окружающего воздуха (tcal ±5) °С

от 10 до 65 Гц

св. 65 до 500 Гц

св. 500 Гц до 1 кГц

св. 1 до 5 кГ]

ц св. 5 до 10 кГц

св. 10 до 30 кГц

±0,10°

±0,25°

±0,5°

±2,5°

±5°

±10°

Примечания

• - Диапазоны напряжений и токов, представленные в таблицах метрологических характеристик в режимах воспроизведения напряжения постоянного и переменного тока, силы постоянного и переменного тока доступны в режимах воспроизведения электрической мощности и одновременного воспроизведения двух выходных сигналов, за исключением значения минимальной силы тока 0,33 мА для мощности переменного тока.

• - Диапазон установки фазы в режиме одновременного воспроизведения двух выходных сигналов переменного тока составляет от 0° до ±179,99°. Разрешение по фазе в режиме одновременного воспроизведения двух выходных сигналов переменного тока составляет 0,01°. [1] Для определения дополнительной погрешности активной мощности переменного тока ЗРдоп, вызванной погрешностью фазы, использовать следующую формулу:

ЗРдоп = (1 - cos^ + Дф)/ cosф) 100, %, где ф - значение фазы, установленной на калибраторе, Дф - значение абсолютной погрешности фазы

Тип

термопары

Диапазон моделирования температуры, °C

Пределы допускаемой основной абсолютной погрешности моделирования температуры, °С, при температуре окружающего воздуха (tcal ±5) °С

1

2

3

В

от +600 до +800

±0,44

от +800 до +1000

±0,34

от +1000 до +1550

±0,30

от +1550 до +1820

±0,33

1

2

3

E

от -250 до -100

±0,50

от -100 до -25

±0,16

от -25 до +350

±0,14

от +350 до +650

±0,16

от+650 до +1000

±0,21

J

от -210 до -100

±0,27

от -100 до -30

±0,16

от -30 до +150

±0,14

от +150 до +760

±0,17

от +760 до 1200

±0,23

K

от -200 до -100

±0,33

от -100 до -25

±0,18

от -25 до +120

±0,16

от +120 до +1000

±0,26

от +1000 до +1372

±0,40

L

от -200 до -100

±0,37

от -100 до +800

±0,26

от +800 до +900

±0,17

N

от -200 до -100

±0,40

от -100 до -25

±0,22

от -25 до +120

±0,19

от +120 до +410

±0,18

от +410 до +1300

±0,27

N

от -200 до -100

±0,40

от -100 до -25

±0,22

от -25 до +120

±0,19

от +120 до +410

±0,18

от +410 до +1300

±0,27

R

от 0 до +250

±0,57

от +250 до +400

±0,35

от +400 до +1000

±0,33

от +1000 до +1767

±0,40

S

от 0 до +250

±0,47

от +250 до +1000

±0,36

от +1000 до +1400

±0,37

от +1400 до +1767

±0,46

T

от -250 до -150

±0,63

от -150 до 0

±0,24

от 0 до +120

±0,16

от +120 до +400

±0,14

U

от -200 до 0

±0,56

от 0 до +600

±0,27

Тип термометра сопротивления

Диапазон моделирования температуры, °C

Пределы допускаемой основной абсолютной погрешности моделирования температуры, °С, при температуре окружающего воздуха (tcal ±5) °С

1

2

3

Pt 385,

100 Q

от -200 до -80

±0,05

от -80 до 0

±0,05

от 0 до +100

±0,07

от 100 до 300

±0,09

от +300 до +400

±0,10

от +400 до+630

±0,12

от +630 до +800

±0,23

Pt 3926,

100 Q

от -200 до -80

±0,05

от -80 до 0

±0,05

от 0 до +100

±0,07

от +100 до +300

±0,09

от +300 до +400

±0,10

от +400 до +630

±0,12

Pt 3916,

100 Q

от -200 до -190

±0,25

от -190 до -80

±0,04

от -80 до 0

±0,05

от 0 до +100

±0,06

от +100 до +260

±0,07

от +260 до +300

±0,08

от +300 до +400

±0,09

от +400 до +600

±0,10

от +600 до +630

±0,23

Pt 385,

200 Q

от -200 до -80

±0,04

от -80 до 0

±0,04

от 0 до +100

±0,04

от +100 до +260

±0,05

от +260 до +300

±0,12

от +300 до +400

±0,13

от +400 до +600

±0,14

от +600 до +630

±0,16

Pt 385,

500 Q

от -200 до -80

±0,04

от -80 до 0

±0,05

от 0 до +100

±0,05

от +100 до +260

±0,06

от +260 до +300

±0,08

от +300 до +400

±0,08

от +400 до +600

±0,09

от +600 до +630

±0,11

1

2

3

Pt 385, 1000 Q

от -200 до -80

±0,03

от -80 до 0

±0,03

от 0 до +100

±0,04

от +100 до +260

±0,05

от +260 до +300

±0,06

от +300 до +400

±0,07

от +400 до +600

±0,07

от +600 до +630

±0,23

PtNi 385, 120 Q

(Ni120)

от -80 до 0

±0,08

от 0 до +100

±0,08

от +100 до +260

±0,14

Cu 427,

10 Q

от -100 до +260

±0,3

Наименование характеристики

Значение характеристики

Напряжение постоянного тока

Прямоугольный сигнал

нагрузка 50 Ом

нагрузка 1 МОм

нагрузка 50 Ом

нагрузка 1 МОм

Амплитудные характеристики

Диапазон напряжений, В

от 0 до ±6,599

от 0 до ±130

от ±0,001 д о ±6,599 ^[1]

от ±0,001 до ±130 ^[1]

Разрешающая способность в поддиапазонах, мкВ от 1 мВ до 24,999 мВ от 25 мВ до 109,99 мВ от 110 мВ до 2,1999 В от 2,2 В до 10,999 В

от 11 В до 130 В

1

10

100 1000 10000

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения, В

±(2,540^-3^U+

+440^-5)

±(0,5-10’³-U+

+440^-5)

±(2,5-10’³-U+

+440^-5)

±(1-10’³-U+

+440^-5) ^[2]

Характеристики частоты прямоугольного сигнала

Диапазон установки частоты, Гц

от 10 до 10⁴

Пределы допускаемой абсолютной погрешности установки частоты при температуре окружающего воздуха (tcal ± 5) °С

±2,540^-6

Примечания

U - значение воспроизводимого напряжения, установленное на калибраторе, В. f - значение установленной частоты.

• [1] Размах сигнала (от пика до пика).

• [2] Для прямоугольного сигнала частоты выше 1 кГц погрешность определяется по формуле: ±(2,5-10-U+4-10’⁵), В

Наименование характеристики

Значение характеристики

Длительность фронта, пс, не более

300

Пределы допускаемой основной абсолютной погрешности длительности фронта, пс

от +0 до -100

Диапазон установки значения размаха напряжения (от пика до пика), В

с модулем SC600

с модулем SC1100

от 4Д10^-3 до 2,75 от 540^-3 до 2,5

Пределы допускаемой основной абсолютной погрешности установки напряжения, В

±(0,02^U+240^-4)

Диапазон частот, МГц^[1] с модулем SC600 с модулем SC1100

от 0,0009 до 11

от 0,001 до 10

Пределы допускаемой основной относительной погрешности установки частоты

±2,540^-6

Выброс и неравномерность вершины импульса, В, не более до 2 нс

св 2 до 5 нс
