Наименование и обозначение

Кол-во

Примечание

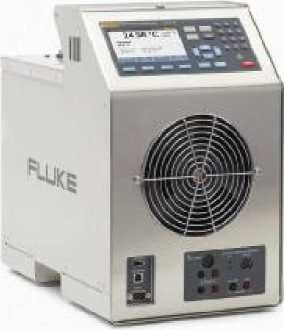

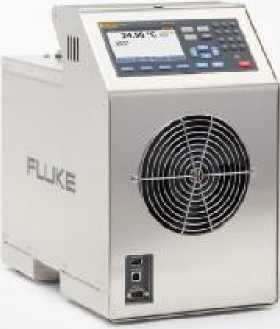

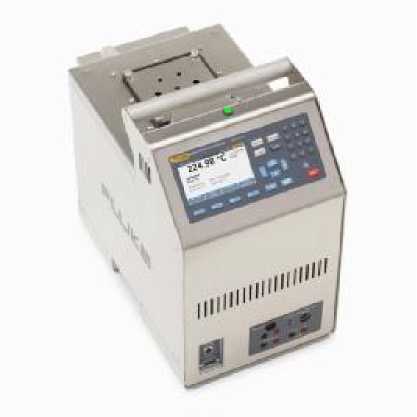

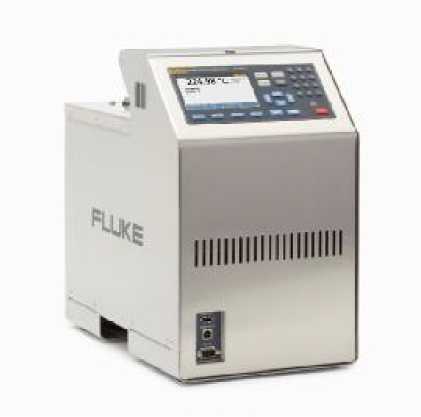

Калибратор температуры

1 шт.

модель в соответствии с заказом

Методика поверки МП 207-028-2019

1 экз.

-

Силиконовая жидкость Fluke 5014 (50 сантистокс)

1 шт.

для моделей 6109A, 6109A-P

Силиконовая жидкость Fluke 5012 (10 сантистокс)

1 шт.

для моделей 7109A, 7109A-P

Кабель питания

1 шт.

-

Кабель USB

1 шт.

-

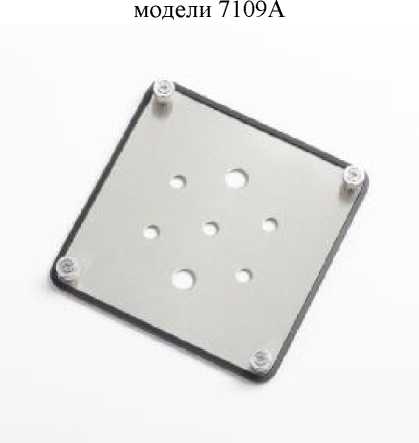

Крышка с отверстиями для средств измерений температуры погружного типа

1 шт.

-

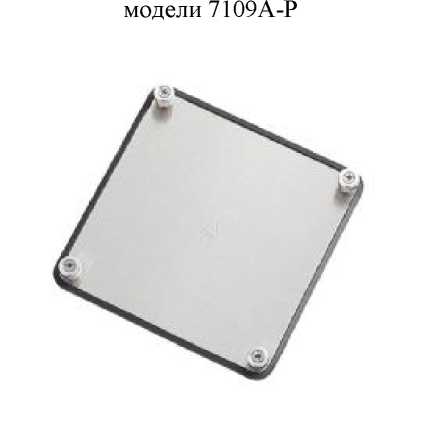

Крышка для транспортировки

1 шт.

-

Компакт-диск (или другой носитель) с руководством по эксплуатации на русском языке

1 шт.

-

Сертификат заводской калибровки калибратора

1 экз.

-

Ферритовые фильтры с защелкой

1 шт.

для моделей 6109A-P, 7109A-P

Разъем DIN

1 шт.

для моделей 6109A-P, 7109A-P

Комплект измерительных проводов

1 шт.

для моделей 6109A-P, 7109A-P

Переливной комплект для жидкости

1 шт.

по дополнительному заказу

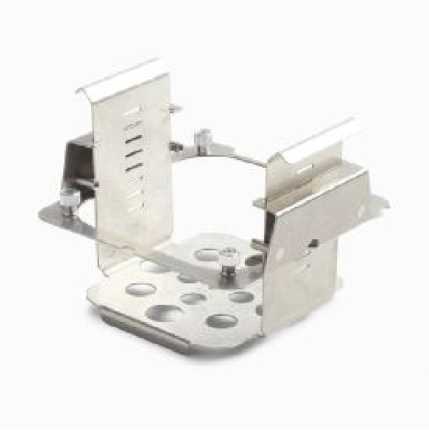

Зажим для одного средства измерений

1 шт.

по дополнительному заказу

Регулируемое крепление для средств измерений

1 шт.

по дополнительному заказу

Футляр для переноски

1 шт.

по дополнительному заказу

Кабель RS-232

1 шт.

по дополнительному заказу

Наименование характеристики

Значение характеристики ⁽¹⁾⁽²⁾

для моделей 6109A, 6109 А-Р ⁽³⁾

для моделей 7109A, 7109 А-Р ⁽⁴⁾

Диапазон воспроизводимых температур, °С ⁽⁵⁾

от +35 до +250

от -25 до +140 (при закрытом резервуаре);

от -15 до +140 (при открытом резервуаре)

Пределы допускаемой основной абсолютной погрешности воспроизведения заданной температуры по внутреннему термометру, °С

±0,100

±0,100

Нестабильность поддержания заданной температуры (в течение 30 минут), °С

(6)(7)

±0,015

(от +35 до +200°С включ.); ±0,025

(св. +200 до +250 °С)

±0,010

Неравномерность распределения температуры в рабочем объеме резервуара, _°С (6)(8)

±0,030

(от +35 до +200 °С включ.); ±0,040

(св. +200 до 250 °С)

±0,020

Разрешающая способность дисплея, °С

0,01; 0,001

0,01; 0,001

Время нагрева, мин, не более ⁽⁹⁾

25

(от +35 до +100 °С включ.);

45

(св. 100 до 250 °С)

35

(от -25 до +25 °С включ.);

55

(св. +25 до +140 °С)

Время охлаждения, мин, не более ⁽⁹⁾

35

(от +250 до +100 °С не включ.);

55

(от +100 до +35 °С)

45

(от +140 до +25 °С не включ.);

75

(от +25 до -25 °С )

Наименование характеристики

Значение характеристики ⁽¹⁾⁽²⁾

для моделей 6109A, 6109 А-Р ⁽³⁾

для моделей 7109A, 7109 А-Р ⁽⁴⁾

Время выхода на стабильный режим, мин, не более ⁽¹⁰⁾

20

20

Напряжение питания, В

от 90 до 132, от 180 до 253

Частота питающей сети, Гц

50; 60 Гц

Потребляемая мощность, Вт, не более

1150

Габаритные размеры калибратора (высота ^х ширина ^х длина), мм

382 х 242 х 400

Габаритные размеры отверстия резервуара (ширина ^х длина), мм

110 х 110

Глубина жидкости в резервуаре, мм

от 130 до 154

Объем жидкости, л, не более

2,5

Масса (без учета жидкости), кг, не более

16 20

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %, не более

от 0 до +40

90 (без конденсации)

Примечания:

• 1) Все метрологические характеристики указаны для температуры окружающей среды от +13 до +33 °С включ. При использовании калибраторов в остальном температурном диапазоне рабочих условий эксплуатации (от 0 до +13 °С не включ. и св. +33 до +40 °С), необходимо умножить значение требуемой характеристики на коэффициент 1,25.

• 2) Характеристики действительны при глубине жидкости не менее 130 мм и в пределах рабочего объема резервуара, определяемого как квадрат со стороной 75 мм, центрированный в отверстии резервуара на высоте от 15 мм выше дна бака до 6 мм ниже поверхности жидкости.

• 3) В качестве рабочего теплоносителя необходимо использовать фирменную силиконовую жидкость Fluke 5014 (50 сантистокс при +25 °С), или одобренный производителем аналог.

• 4) В качестве рабочего теплоносителя необходимо использовать фирменную силиконовую жидкость Fluke 5012 (10 сантистокс при +25 °С), или одобренный производителем аналог.

• 5) Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур.

• 6) Характеристики нестабильности поддержания заданной температуры и неравномерности распределения температуры в рабочем объеме резервуара указаны при использовании закрытого резервуара калибратора. При использовании калибратора с открытым резервуаром, необходимо умножить значение требуемой характеристики на коэффициент 1,25.

• 7) Характеристика нестабильности поддержания заданной температуры в течение 30-ти минутного периода после выхода заданной температуры на стабильный режим, определяется как удвоенное значение среднеквадратичного (стандартного) отклонения (СКО) и рассчитывается

Наименование характеристики

Значение характеристики ⁽¹⁾⁽²⁾

для моделей 6109A, 6109 А-Р ⁽³⁾

для моделей 7109A, 7109 А-Р ⁽⁴⁾

по формуле:

te?-. Сс> - лэ-

5 = 2 ■    -^1,

4 п — 1

где: $ - нестабильность поддержания заданной температуры (в течение 30 минут), °С;

- значение измеряемой температуры i-го измерения, °С;

х - среднее арифметическое значение измеряемой температуры в течение 30 минут после стабилизации, °С;

¹ - порядковый номер измерения;

^и — количество измерений.

• 8) Характеристика неравномерности распределения температуры в рабочем объеме резервуара определяется как половина разности между максимальной и минимальной температурами в пределах рабочего объема.

• 9) Время охлаждения или нагрева измеряется с момента установления заданного значения температуры до момента, когда температура теплоносителя достигает заданного значения в пределах характеристики допускаемой основной абсолютной погрешности воспроизведения заданной температуры по внутреннему термометру. Показатели времени охлаждения и нагрева меняются в зависимости от температуры окружающей среды, типа используемой жидкости, напряжения питания переменного тока, нагрузки, а также от того, закрыт резервуар или нет. При низком напряжении питания переменного тока время нагрева может быть гораздо больше.

• 10) Время выхода на стабильный режим измеряется с момента окончания времени охлаждения или нагрева (достижения калибратором заданной температуры уставки) до момента, при котором температура теплоносителя достигает заданного значения в пределах допускаемого отклонения, равного характеристике нестабильности поддержания заданной температуры.

Наименование характеристики

Значение характеристики⁽¹⁾⁽²⁾

Диапазон измерений электрического сопротивления (каналов для подключения внешнего   эталонного   термометра   и   рабочего   термопреобразователя

сопротивления), Ом

от 0 до 400

Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления (канала внешнего эталонного термометра подключенного по 4-х проводной схеме соединения внутренних удлинительных проводов с ЧЭ), AR_t, Ом

±0,0025

(в диапазоне от 0 до 42 Ом не включ.);

±0,00006-R,

где R - значение измеряемого сопротивления, Ом (в остальном диапазоне)

Ток питания (каналов для подключения внешнего эталонного термометра и рабочего термопреобразователя сопротивления), мА

от 0,92 до 1,08

Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления (канала рабочего термопреобразователя сопротивления), ARt, Ом:

• - для 4-х проводной схемы соединения

• - для 3-х проводной схемы соединения

• - для 2-х проводной схемы соединения

±0,0025

(в диапазоне от 0 до 31 Ом не включ.); ±0,00008-R,

где R - значение измеряемого сопротивления, Ом (в остальном диапазоне) ±0,12

±0,05 (без учета сопротивления соединительных проводов)

Диапазон измерений напряжения постоянного тока (термо-ЭДС), мВ

от -10 до +100

Пределы допускаемой основной абсолютной погрешности канала измерений напряжения постоянного тока (термо-ЭДС), мВ

±(0,01+0,00025^/U),

где U - значение измеряемого напряжения постоянного тока (термо-ЭДС), мВ

Диапазон измерений силы постоянного тока, мА

от 0 до 22

Пределы допускаемой основной абсолютной погрешности канала измерений силы постоянного тока, мА

±(0,002+0,0002^1),

где I - значение измеряемой силы постоянного тока, мА

Наименование характеристики

Значение характеристики⁽¹⁾⁽²⁾

Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары в диапазоне рабочих условий эксплуатации от 0 до +40 °С

±0,35

Напряжение встроенного источника питания постоянного тока, В

от 18 до 30

Типы номинальных статических характеристик преобразования (НСХ) входных сигналов подключаемых рабочих термопреобразователей сопротивления и термоэлектрических преобразователей

Pt100

(а=0,00385 °С^-1 по ГОСТ 6651-2009/МЭК 60751);

^Pt100 _-1 (а=0,00392 °С^-1);

^Pt1_-1⁰⁰ (а=0,003916 °C^-1 по JIS C 1604)

^Ni120 _-1 (а=0,00672°С^-1);

J, K, T, E, N, M, R, S, C

(по ГОСТ Р 8.585-2001/МЭК 60584-1:2013);

L, U (по DIN 43710)

Диапазон измерений электрического сопротивления в температурном эквиваленте (каналов для подключения внешнего эталонного термометра и рабочего термопреобразователя сопротивления), °С⁽³⁾

от -25 до +250

Диапазон измерений термо-ЭДС в температурном эквиваленте (канала для подключения термоэлектрических преобразователей), °С:

• - для ТП типов J, K, T, E, N, M, L, U

• - для ТП типов R, S, C

от -25 до +250 от 0 до +250

Пределы допускаемой основной абсолютной погрешности измерений термо-ЭДС в температурном эквиваленте (канала для подключения термоэлектрических преобразователей), °С⁽⁴⁾:

- для ТП типа J

±0,44

- для ТП типа K

±0,49

- для ТП типа T

±0,53

- для ТП типа E

±0,44

- для ТП типа N

±0,57

Наименование характеристики

Значение характеристики⁽¹⁾⁽²⁾

- для ТП типа M

±0,48

- для ТП типа L

±0,42

- для ТП типа U

±0,48

- для ТП типа R

±1,92

- для ТП типа S

±1,88

- для ТП типа C

±0,84

Примечания:

• 1) Допускается использование калибраторов в диапазонах измерений, согласованных с пользователем, но лежащих внутри полного диапазона измерений электрических сигналов (в зависимости от используемого измерительного канала).

• 2) Метрологические характеристики указаны для температуры окружающей среды от +13 до +33 °С включ., при использовании калибраторов в остальном температурном диапазоне рабочих условий эксплуатации (от 0 до +13 °С не включ. и св. +33 до +40 °С), необходимо умножить значение требуемой характеристики на коэффициент 1,5;

• 3) Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления в температурном эквиваленте (At, °C) определяются по формуле:

42?_t

dt

где AR_t - пределы допускаемой основной абсолютной погрешности измерения электрического сопротивления (Ом)

dR_t

dt - коэффициент чувствительности (чувствительность) термопреобразователя сопротивления (Ом/°С);

• 4) Характеристики указаны с учетом пределов допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары.
