Программное обеспечение

Встроенное программное обеспечение у модулей давления Fluke 700Рхх отсутствует. Выходной электрический сигнал с модуля давления Fluke 700Рхх поступает на калибратор Fluke 7хх, преобразующий его в цифровую индикацию на цифровом дисплее.

Работой встроенного программного обеспечения калибраторов Fluke 7хх управляет микропроцессор, расположенный внутри корпуса на электронной плате. Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.

Конструктивно калибраторы Fluke 7хх представляют собой единый блок обработки сигнала. Встроенный тензорезистивный первичный сенсор преобразует избыточное давление, поступающее на вход калибратора в электрический сигнал. В дальнейшем производится оцифровка и обработка этого сигнала микросхемами поддержки процессора.

Программа обработки цифрового кода реализована в машинном коде (ассемблере) микропроцессора. Все метрологические характеристики модулей давления Fluke 700Рхх и калибраторов Fluke 7хх запрограммированы в процессе изготовления и не могут быть изменены. Внесение изменений в данную часть программного обеспечения невозможно. Идентификационные данные программного обеспечения калибраторов давления Fluke 7хх

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

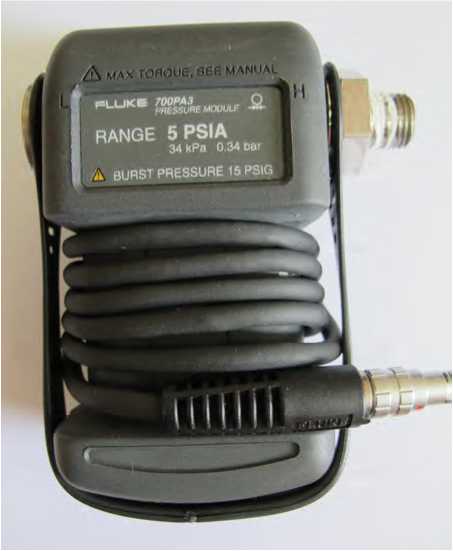

Рисунок 1. Внешний вид модулей давления Fluke 700Рхх

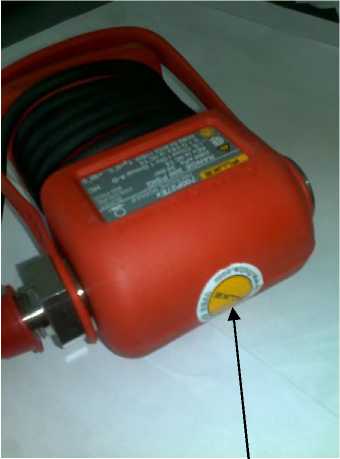

место пломбировки

Рисунок 2. Место пломбировки

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации, а также фотохимическим способом на шильдик модуля давления.

Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации на модули давления Fluke 700Рхх.

Нормативные и технические документы

• 1 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».

• 2 ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 ^. 10⁴ Па».

• 3 ГОСТ 8.223-76 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне от 2,7 ^. 10² до 4000^. 10² Па.

Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Поверка

осуществляется по МП РТ 1568-2011 «Модули давления Fluke 700Рхх фирмы «Fluke Corpora-tion», США. Методика поверки», утвержденной ГЦИ СИ ФГУ «Ростест-Москва».

Основные средства поверки:

- манометр избыточного давления грузопоршневой класса точности 0,01 МП-2,5, диапазон измерений от 0 до 250 кПа (номер по Госреестру СИ 31703-06);

- манометр избыточного давления грузопоршневой класса точности 0,01 МП-6, диапазон измерений от 40 до 600 кПа (номер по Госреестру СИ 31703-06);

- манометр избыточного давления грузопоршневой класса точности 0,01 МП-60, диапазон измерений от 0,1 до 6 МПа (номер по Госреестру СИ 31703-06);

- манометр грузопоршневой СРВ 5000- Н , диапазон измерений от 0,2 до 100 МПа, КТ 0,01 (номер по Госреестру СИ 33079-08);

- вакуумметр грузопоршневой СРВ 5000, диапазон измерений от минус 3 до минус 100 кПа, КТ 0,01(номер по Госреестру СИ 33079-06);

- задатчик разрежения Метран-503 Воздух, диапазон измерений от минус 0,25 до минус 63 кПа, КТ 0,02 (номер по Госреестру СИ 25940-03);

- барометр образцовый переносной БОП-1М-3, диапазон измерений от 5 до 2800 гПа, ПГ ±0,10 гПа (в диапазоне от 5 до 1100 гПа), ПГ ±0,01 % ИВ (в диапазоне св. 1100 гПа) (номер по Госреестру СИ 26469-04);

- калибратор давления пневматический Метран-505 Воздух, диапазон воспроизведения

разности давлений от 5 до 25000 Па, КТ 0,015 (номер по Госреестру СИ 42701-09).
