Наименование

Обозначение

Количество

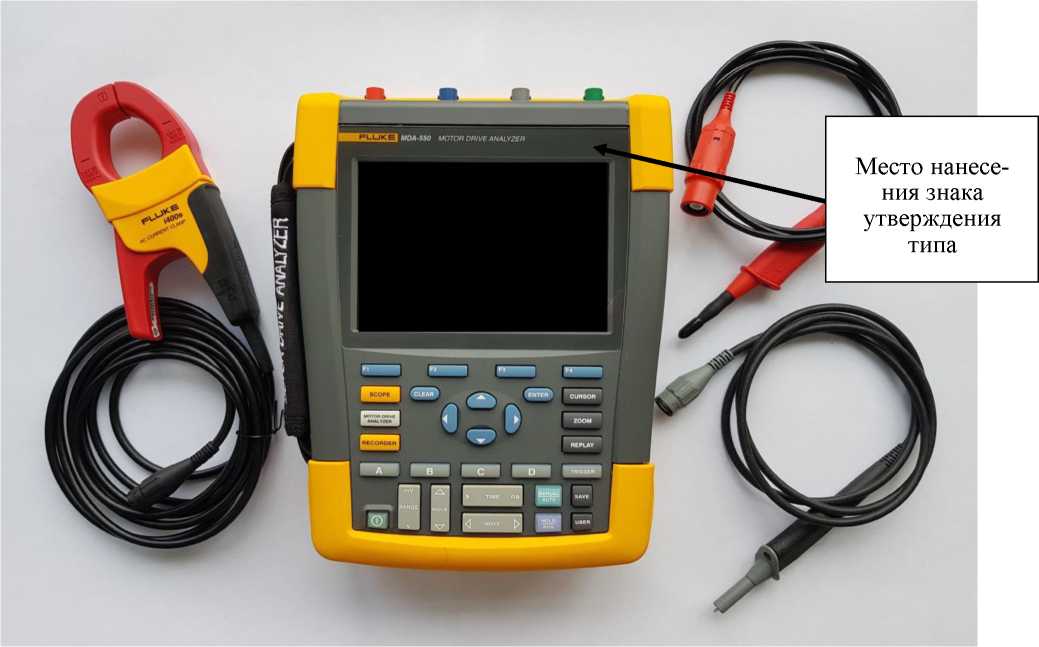

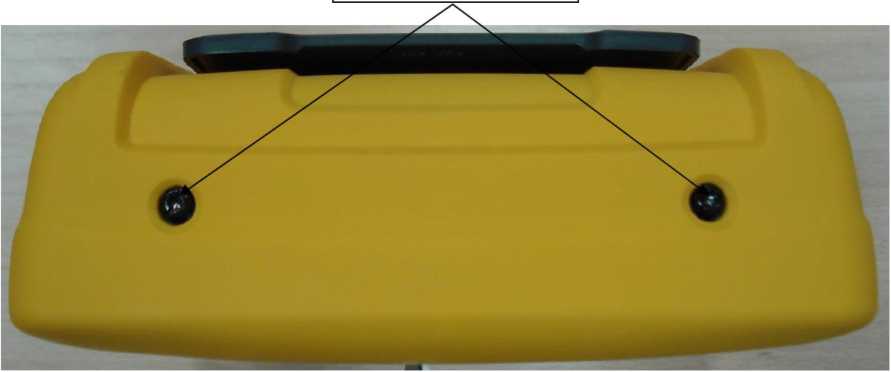

Анализатор работы электроприводов четырехканальные

MDA-550 или MDA-510

1 шт.

Литий-ионный аккумулятор

BP 291

1 шт.

Зарядное устройство/сетевой адаптер

BC190

1 шт.

Высоковольтный пробник 100:1 с зажимами типа «крокодил»

VPS

3 шт.

Высоковольтный пробник 500 МГц 10:1

VPS410-II-R

1 шт.

Токовые клещи переменного тока

i400s

1 шт. *

3 шт. **

Футляр для переноски

C1740

1 шт.

USB-накопитель с руководствами по эксплуатации и ПО FlukeView™ 2

-

1 шт.

Комплект для измерения напряжения на валу (3 щетки, держатель датчика, двухкомпонентный удлинительный стержень и магнитное основание) **

SVS-500

1 шт.

Методика поверки

MDA-550/MDA-510 МП

1 экз.

Формуляр

MDA-550/MDA-510 ФО

1 экз.

Руководство по эксплуатации

MDA-550/MDA-510 РЭ

1 экз.

* только для Fluke MDA-510 ** только для Fluke MDA-550

Наименование характеристики

Значение

Режим осциллографа

Количество каналов

4

Полоса пропускания, МГц, не менее

500

Диапазон установки коэффициента развёртки, с/дел

от 140’⁹ до 4

Пределы допускаемой абсолютной погрешности измерений временных интервалов, с

±(T-0,0001 + 0,04[дел]-Кр) ¹⁾¹

Диапазон установки Ко, В/дел ²⁾

от 240’³ до 100

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

при Ко от 5 мВ/дел и выше

при Ко 2 мВ/дел

±(Un0,021 + 0,04[дел]-Ко) ³⁾

±(Un0,029 + 0,08[дел]-Ко)

Режим анализатора работы электроприводов

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного и переменного тока, В

от 0,02 до 1000 В

Диапазон частот измерений напряжения переменного тока, МГц

от Г10’⁵ до 25

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

±(0,03 ип + 6 е.м.р.) ⁴⁾

Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока в зависимости от частоты ⁵⁾, В от 10 до 60 Гц

св. 60 Гц до 20 кГц включ.

св. 20 кГц до 1 МГц включ.

св. 1 до 25 МГц включ.

±(0,03 U + 10 е.м.р.) ⁶⁾ ±(0,04 U + 15 е.м.р.) ±(0,06 U + 20 е.м.р.) ±(0,1 U + 20 е.м.р.)

Пределы допускаемой абсолютной погрешности измерений пикового значения напряжения переменного тока, В

±0,2[дел]-Ко [В/дел])

Диапазон частот измерений силы переменного тока, Гц

от 10 до 10000

Диапазон измерений силы переменного тока, А на пределах измерений 40 А на пределах измерений 400 А

от 0,5 до 40

от 5 до 400

Пределы допускаемой абсолютной погрешности измерений силы переменного тока на пределе измерений 40 А, А

в диапазоне частот от 45 до 400 Гц включ.

в диапазонах частот от 10 до 45 Гц включ. и св. 0,4 до 10 кГц включ. ⁸⁾

±(0,05 I+ 0,015) ⁷⁾

±(0,06 I+ 0,015)

Пределы допускаемой абсолютной погрешности измерений силы переменного тока на пределе измерений 400 А, А в диапазоне частот от 45 до 400 Гц включ.

в диапазонах частот от 10 до 45 Гц включ. и св. 0,4 до 10 кГц включ.

±(0,05 I+ 0,04)

±(0,06 I+ 0,04)

Диапазон измерений частоты, МГц

от Г10’⁶ до 500

Пределы допускаемой абсолютной погрешности измерений частоты, МГц

±(0,005 F+ 2 е.м.р.) ⁹⁾

Диапазон измеряемых гармонических составляющих напряжения и тока (только для анализатора Fluke MDA-550)

от 2 до 50

Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей напряжения и тока (только для анализатора Fluke MDA-550), %

±5

• ¹⁾ T - измеренный значение временного интервала, с; Кр - коэффициент развертки, с/дел.

• ²⁾ Ко - коэффициент отклонения, В/дел.

• ³⁾ U - измеренное значение напряжения постоянного тока, В.

• ⁴⁾ е.м.р. - единица последнего разряда.

• ⁵⁾ для Fluke MDA-510 полоса пропускания по уровню 0,7 составляет 10 кГц, для Fluke MDA-550 для режима «Напряжение Вал Электродвигателя» полная полоса пропускания, для остальных режимов полоса пропускания - 10 кГц.

• ⁶⁾  U - измеренное значение напряжения переменного тока, В.

• ⁷⁾  I - измеренное значение силы переменного тока, А.

• ⁸⁾  полоса пропускания по уровню 0,7 составляет 10 кГц.

• ⁹⁾ F - измеренное значение частоты, МГц.

Наименование характеристики

Значение

Параметры электрического питания

напряжение переменного тока, В

от 100 до 240

частота переменного тока, Гц

50/60

напряжение постоянного тока, В

18

Потребляемая мощность, В^А, не более

35

Габаритные размеры, мм, не более

высота

70

ширина

190

длина

265

Масса, кг, не более

2,2

Рабочие условия применения

температура окружающего воздуха, °С

от 0 до +40

относительная влажность окружающего воздуха при

температуре +30 °С, %

до 95

атмосферное давление, кПа

от 84 до 106,7
