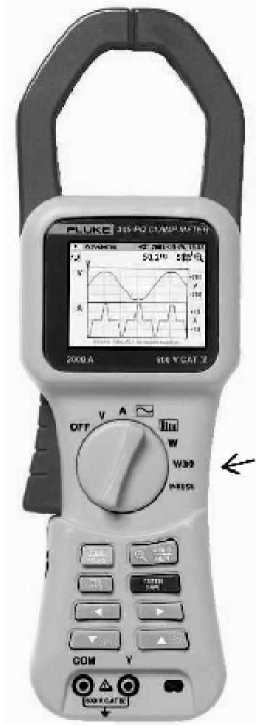

Наименование величины

Диапазон измерений

Пределы допускаемой основной погрешности при температуре окружающего воздуха от 22 до 23 °С

1

2

3

Значение силы постоянного тока, А

от 0 до 40 А

± (0,015 I + 0,05 А), при I > 10 A ± 0,2 А, при I < 10 A

от 0 до 400 А

± (0,015 I + 0,5 А), при I > 10 A ± 0,2 А, при I < 10 A

от 0 до 2000 А

± (0,015 I + 5 А), при I > 10 A

± 0,2 А , при I < 10 A

1

2

3

Среднеквадратическое значение силы переменного тока, А

от 0 до 40 А

± (0,015 I + 0,05 А), при I > 10 A ± 0,2 А, при I < 10 A

от 0 до 400 А

± (0,015 I + 0,5 А), при I > 10 A ± 0,2 А, при I < 10 A

от 0 до 2000 А

± (0,015 I + 5 А), при I > 10 A

± 0,2 А , при I < 10 A

Среднее значение, А

от 0 до 40 А

± (0,03 I + 0,05 А), при I > 10 A ± 0,5 А, при I < 10 A

от 0 до 400 А

± (0,03 I + 0,5 А), при I > 10 A

± 0,5 А, при I < 10 A

от 0 до 2000 А

± (0,03 I + 5 А), при I > 10 A ± 0,5 А , при I < 10 A

Пиковое значение, А

от 0 до 40 А

± (0,05 I + 0,05 А), при I > 10 A ± 0,5 А, при I < 10 A

от 0 до 400 А

± (0,05 I + 0,5 А), при I > 10 A

± 0,5 А, при I < 10 A

от 0 до 2000 А

± (0,05 I + 5 А), при I > 10 A ± 0,5 А , при I < 10 A

Ампер-часы, А х ч

от 0 до 40 А^ч

± (0,02 I + 0,05 А^ч), при I > 10 А*ч ± 0,5 А*ч, при I < 10 А*ч

от 0 до 400 А*ч

± (0,02 I + 0,5 А^ч), при I > 10 А*ч

± 0,5 А*ч, при I < 10 А*ч

от 0 до 2000 А*ч

± (0,02 I + 5 А^ч), при I > 10 А*ч

± 0,5 А*ч, при I < 10 А*ч

Коэффициент амплитуды

от 1,1 до 3

± (0,03 I + 0,05)

от 3 до 5

± (0,05 I + 0,05)

Пульсации тока, %

от 2 до 100 %

± (0,03 I + 0,5 %)

от 100 до 600 %

± (0,05 I + 0,5 %)

Коэффициент искажения синусоидальности, %

от 1 до 100 %

± (0,03 I + 0,5 %)

от 100 до 600 %

± (0,05 I + 0,5 %)

Коэффициент нелинейных искажений, о/

от 1 до 100 %

± (0,03 I + 0,5 %)

Величина гармонической составляющей напряжения (в процентах от среднеквадратического значения)

от 1 до 100 %

± (0,05 I + 0,2 %), при 2 < N < 13

± (0,1 I + 0,2 %), при 2 < N < 13

Примечание :

• 1     I - показание клещей

• 2     N - номер гармоники

Наименование величины

Диапазон измерений

Пределы допускаемой основной погрешности при температуре окружающего воздуха от 22 до 23 °С

1

2

3

Постоянное напряжение, В

от 0 до 4 В

± (0,01 U + 0,005 В), при U > 1 В ± 0,02 В, при U < 1 В

от 0 до 40 В

± (0,01 U + 0,05 В), при U > 1 В ± 0,02 В, при U < 1 В

от 0 до 400 В

± (0,01 U + 0,5 В), при U > 1 В ± 0,02 В, при U < 1 В

от 0 до 750 В

± (0,01 U + 5 В), при U > 1 В ± 0,02 В, при U < 1 В

1

2

3

Среднеквадратическое значение переменного напряжения, В

от 0 до 4 В

± (0,01 U + 0,005 В), при U > 1 В ± 0,02 В, при U < 1 В

от 0 до 40 В

± (0,01 U + 0,05 В), при U > 1 В ± 0,02 В, при U < 1 В

от 0 до 400 В

± (0,01 U + 0,5 В), при U > 1 В

± 0,02 В, при U < 1 В

от 0 до 750 В

± (0,01 U + 5 В), при U > 1 В

± 0,02 В, при U < 1 В

Среднее значение, В

от 0 до 4 В

± (0,03 U + 0,005 В), при U > 1 В ± 0,03 В, при U < 1 В

от 0 до 40 В

± (0,03 U + 0,05 В), при U > 1 В ± 0,03 В, при U < 1 В

от 0 до 400 В

± (0,03 U + 0,5 В), при U > 1 В

± 0,03 В, при U < 1 В

от 0 до 750 В

± (0,03 U + 5 В), при U > 1 В

± 0,03 В, при U < 1 В

Пиковое значение, В

от 0 до 4 В

± (0,05 U + 0,005 В), при U > 1 В ± 0,03 В, при U < 1 В

от 0 до 40 В

± (0,05 U + 0,05 В), при U > 1 В ± 0,03 В, при U < 1 В

от 0 до 400 В

± (0,05 U + 0,5 В), при U > 1 В ± 0,03 В, при U < 1 В

от 0 до 750 В

± (0,05 U + 5 В), при U > 1 В

± 0,03 В, при U < 1 В

Коэффициент амплитуды

от 1,1 до 3

± (0,03 U + 0,05)

от 3 до 5

± (0,03 U + 0,05)

Пульсации тока, %

от 2 до 100 %

± (0,03 U + 0,5 %)

от 100 до 600 %

± (0,05 U + 0,5 %)

Коэффициент искажения синусоидальности, %

от 1 до 100 %

± (0,03 U + 0,5 %)

от 100 до 600 %

± (0,05 U + 0,5 %)

Коэффициент нелинейных искажений, о/

от 1 до 100 %

± (0,03 U + 0,5 %)

Величина гармонической составляющей напряжения (в процентах от среднеквадратического значения)

от 1 до 100 %

± (0,05 U + 0,2 %), при 2 < N < 13

± (0,1 U + 0,2 %), при 2 < N < 13

Примечание :

• 1     U - показание клещей

• 2     N - номер гармоники

Верхняя граница диапазона, Вт

Пределы допускаемой основной погрешности при температуре окружающего воздуха от 22 до 23 °С

4000

± 0,025 P + 5 Вт

40000

± 0,025 P + 50 Вт

400000

± 0,025 P + 500 Вт

1650000

± 0,025 P + 5000 Вт

Примечание:

• 1     P - показание клещей

• 2     В однофазной сети при значениях измеряемой мощности менее 2000 Вт погрешность принимается равной ± 80 Вт. В трёхфазной сети при значениях измеряемой мощности менее 4000 Вт погрешность принимается равной ± 250 Вт.

Наименование характеристики

Верхняя граница диапазона

Пределы допускаемой основной погрешности при температуре окружающего воздуха от 22 до 23 °С

Реактивная мощность

4000 вар

± (0,025 Q + 5 ВАР), при Q > 4 000 вар ± 250 вар, при Q < 4 000 вар

40000 вар

± (0,025 Q + 50 вар), при Q > 4 000 вар

± 250 вар, при Q < 4 000 вар

400000 вар

± (0,025 Q + 500 вар), при Q > 4 000 вар ± 250 вар, при Q < 4 000 вар

1200000 вар

± (0,025 Q + 5000 вар), при Q > 4 000 вар ± 250 вар, при Q < 4 000 вар

Полная мощность

4000 В-А

± (0,025 S + 5 В*А), при S > 4 000 В*А

± 250 В*А, при S < 4 000 В*А

40000 В* А

± (0,025 S + 50 В*А), при S > 4 000 В*А ± 80 В^А, при S < 4 000 В^А

400000 В* А

± (0,025 S + 500 В*А), при S > 4 000 В*А ± 80 В^А, при S < 4 000 В^А

1650000 В*А

± (0,025 S + 5000 В*А), при S > 4 000 В*А ± 80 В^А, при S < 4 000 В^А

Коэффициент мощности

от 0,3 до 1

± 0,1

Примечание:

• 1     Q - показание клещей

• 2     Значения погрешности измерения реактивной мощности действительны для коэффициента мощности от 0,3 до 0,99

• 3     S - показания клещей

Верхняя граница диапазона, кВт^ч

Пределы допускаемой основной погрешности при температуре окружающего воздуха от 22 до 23 °С

4

± (0,03 V + 5 Вт^ч), при V > 2 кВт^ч ± 0,08 кВт^ч, при V < 2 кВт^ч

40

± (0,03 V + 50 Вт^ч), при V > 2 кВт^ч

± 0,08 кВт^ч, при V < 2 кВт^ч

400

± (0,03 V + 500 Вт^ч), при V > 2 кВт^ч

± 0,08 кВт^ч, при V < 2 кВт^ч

4000

± (0,03 V + 5 кВт^ч), при V > 2 кВт^ч

± 0,08 кВт^ч, при V < 2 кВт^ч

40000

± (0,03 V + 50 кВт^ч), при V > 2 кВт^ч

± 0,08 кВт^ч, при V < 2 кВт^ч

Примечание - V - показание клещей

Диапазон, Гц

Разрешение

Пределы допускаемой основной погрешности при температуре окружающего воздуха от 22 до 23 °С

от 15 до 22

0,1

± 0,005 F

от 40 до 70

0,1

± 0,005 F

от 15 до 1000

0,1

± 0,01 F

Примечание - F - показание клещей

Наименование характеристики

Значение

Диапазон рабочих температур, °С

от 0 до 50

Относительная влажность при температуре 40 °С, %

50

В пределах рабочего диапазона для температур менее 22 °С и более 23 °С температурный коэффициент при измерении силы тока и напряжения составляет: 0,0015 х (показание) / °С

Наименование характеристики

Значение

Г абаритные размеры(длина х ширина х высота), мм

300 x 98 x 52

Масса, г

820 (включая элемент питания)
