Принцип действия приборов основан на измерении и преобразовании сигналов термо-ЭДС от термоэлектрических преобразователей (термопар) в значение температуры в соответствии с номинальной статической характеристикой преобразования (НСХ) по ГОСТ Р 8.585-2001, с последующем отображением результатов измерений на жидкокристаллическом (ЖК) дисплее.

Измерители температуры цифровые Fluke серии II моделей 51, 52, 53, 54 представляют собой переносные микропроцессорные приборы, конструктивно выполненные в виде единого блока обработки сигналов с автономным питанием, расположенного в пластиковом корпусе в защитном резиновом чехле и состоящего из микропроцессора, цифрового жидкокристаллического индикатора и панели управления.

Модели приборов различаются между собой типами НСХ термопар («К», «J», «Т», «Е» для моделей 51, 52 и «К», «J», «Т», «Е», «R», «S», «N» для моделей 53, 54), количеством разъемов для подключения термопар (1 разъем для моделей 51, 53 и 2 разъема для моделей 52, 54), возможностью определения разности температур между показаниями каналов (для моделей 52, 53), а также возможностью записи измерений во внутреннюю память прибора (для моделей 53, 54).

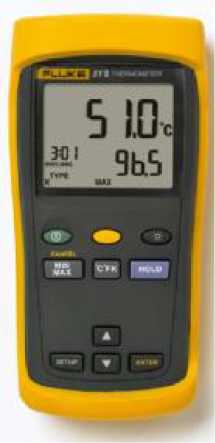

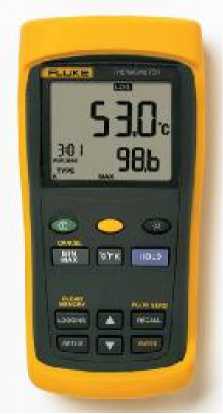

Фотографии внешнего вида измерителей температуры цифровых Fluke серии II моделей 51, 52, 53, 54 показаны на рисунках 1-4.

В комплект поставки прибора входят:

• - Измеритель температуры электронный - 1 шт.;

• - Преобразователь термоэлектрический типа «К» - 1 шт. (для 51, 53), 2 шт. (для 52, 54);

• - Руководство по эксплуатации (на русском языке) - 1 экз;

• - Руководство по эксплуатации (на английском языке) - 1 экз.;

• - Компакт-диск с руководством по эксплуатации - 1 шт.;

• - Методика поверки - 1 экз.;

• - Сертификат калибровки - 1 экз.;

• - Батарейка типа «АА» - 3 шт.

измерителей температуры цифровых Fluke серии II моделей 51, 52, 53, 54 приведены в таблице 2.

Таблица 2

Пределы допускаемой основной абсолютной погрешности измерителей температуры цифровых Fluke серии II моделей 51, 52, 53, 54 в комплекте с первичными преобразователями вычисляются по формуле 1:

D = + yjDn² + DП² , °C                      (1)

где D _ТП - пределы допускаемого отклонения   термо-ЭДС ТП от НСХ по

ГОСТ Р 8.585-2001 (в температурном эквиваленте), °C;

D_П - пределы допускаемой основной погрешности прибора, °C.
