Номер по Госреестру СИ: 69643-17
69643-17 Мегаомметры
(HIOKI серий IR, 3000)
Назначение средства измерений:
Мегаомметры HIOKI серий IR, 3000 (далее - мегаомметры) предназначены для измерений сопротивления изоляции, напряжения постоянного и переменного тока, электрического сопротивления постоянному току, проведения диагностики состояния изоляции электрических цепей, не находящихся под напряжением.
Внешний вид.
Мегаомметры
Рисунок № 1
Внешний вид.
Мегаомметры
Рисунок № 2
Внешний вид.
Мегаомметры
Рисунок № 3
Внешний вид.
Мегаомметры
Рисунок № 4
Внешний вид.
Мегаомметры
Рисунок № 5
Внешний вид.
Мегаомметры
Рисунок № 6
Внешний вид.
Мегаомметры
Рисунок № 7
Внешний вид.
Мегаомметры
Рисунок № 8
Внешний вид.
Мегаомметры
Рисунок № 9
Внешний вид.
Мегаомметры
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мегаомметрам HIOKI серий IR, 3000
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Приказ Федерального агентства по техническому регулированию и метрологии от 15.02.2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Поверка
Поверкаосуществляется по документу МП 69643-17 «Мегаомметры HIOKI серий IR, 3000. Методика поверки» с изменением № 1, утвержденному ООО «ИЦРМ» 10.09.2018 г.
Основные средства поверки: вольтметры С504, С505, С506, С508, С509, С511 (регистрационный номер в Федеральном информационном фонде № 10194-85); киловольтметр электростатический С197 (регистрационный номер в Федеральном информационном фонде № 11858-89); делитель напряжения ДН-50э (регистрационный номер в Федеральном информационном фонде № 54883-13); вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде № 52669-13); калибратор электрического сопротивления КС-100к0-5Т0, КС-100G0-20T0 (регистрационный номер в Федеральном информационном фонде № 54539-13); калибратор универсальный 9100
(регистрационный номер в Федеральном информационном фонде № 25985-09), катушки электрического сопротивления Р321, Р331 (регистрационный номер в Федеральном
информационном фонде № 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель приборов.
Изготовитель
Фирма «HIOKI E.E. Corporation», Япония
Адрес: 81 Koizumi, Ueda, Nagano, 386-1192, Japan
Телефон (факс): +81-268-28-0562 (+81-268-28-0568)
Web-сайт: http://www.hioki. co.jp
Заявитель
Акционерное общество «ТЕККНОУ», (АО «ТЕККНОУ»)Адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская д. 17, корп.3, литер Е, пом.24-Н, офис 4
Телефон (факс): +7(812) 324-56-27 (+7(812) 324-56-29)
Web-сайт: http://www.tek-know.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Мегаомметры представляют собой многофункциональные переносные цифровые измерительные приборы.
Принцип их действия основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения сети или батарей питания (аккумуляторов). Мегаомметры имеют несколько диапазонов установки выходного напряжения. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
Мегаомметры HIOKI серий IR, 3000 выпускаются в виде следующих модификаций: 3153, 3159, 3174, 3490, IR3455, IR4016, IR4017, IR4018-20, IR4053, IR4056, IR4057, IR4058.
Модификации отличаются между собой выходным напряжением, диапазоном измерений сопротивления изоляции, сервисными функциями, напряжением питания, формой корпуса, габаритами, массой.
Модификации серии IR могут иметь или не иметь обозначения «-20», означающего вариант комплектации аксессуарами.
Модификации 3153, 3159, 3174, IR3455, IR4053, IR4056, IR4057, IR4058 имеют цифровой дисплей. Модификации 3490, IR4016, IR4017, IR4018 - аналоговый стрелочный индикатор.
Основные узлы модификаций 3153, 3159, 3174, IR3455, IR4053, IR4056, IR4057, IR4058: преобразователь напряжения, измеритель тока, АЦП, микроконтроллер, устройство управления, схема интерфейсов, клавиатура, дисплей, источник питания.
Основные узлы модификаций 3490, IR4016, IR4017, IR4018: преобразователь напряжения, измеритель тока, поворотный переключатель, стрелочный индикатор.
Для выбора режима измерений и выходного напряжения в приборах используются поворотные переключатели или функциональные кнопки.
Модификации 3153, 3159, 3174 обладают дополнительной функцией пробойной установки (формирования высокого напряжения постоянного или переменного тока), функцией таймера, функцией компаратора (тест «годен/не годен»).
У модификаций IR3455, IR4057 и IR4058 результаты измерений отображаются на ЖКИ в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой. Модификация IR4058 оснащена интерфейсом Bluetooth.
Модификация IR3455 обладает возможностью пошагового (ступенчатого) изменения выходного напряжения (Step Voltage Test), вычисления индекса поляризации (PI), коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести диагностический анализ качественного состояния тестируемой изоляции. Модификация оснащена интерфейсом USB.
В цифровых модификациях результаты измерений могут быть сохранены как во внутренней памяти приборов (IR3455), так и переданы на внешний ПК с помощью интерфейсов RS-232, USB или GPIB (при их наличии).
Внешний вид мегаомметров представлен на рисунках 1 - 10. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Конструктивно мегаомметры модификаций 3153, 3159, 3174 выполнены в
металлических корпусах настольного исполнения. Измерительные разъемы, органы управления и индикации расположены на лицевых панелях. На задних панелях расположены дополнительные измерительные разъемы, разъемы интерфейсов, разъем сети питания.
Мегаомметры модификаций 3490, IR4016, IR4017, IR4018, IR3455, IR4053, IR4056,
IR4057, IR4058 выполнены в переносных пластиковых корпусах, закрываемых крышкой. На тыльной стороне расположен батарейный отсек.
Для предотвращения несанкционированного доступа приборы имеют закрепительные
клейма, закрывающие головки винтов, соединяющих части корпуса.

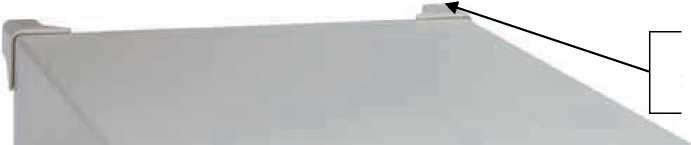

Место
пломбирования

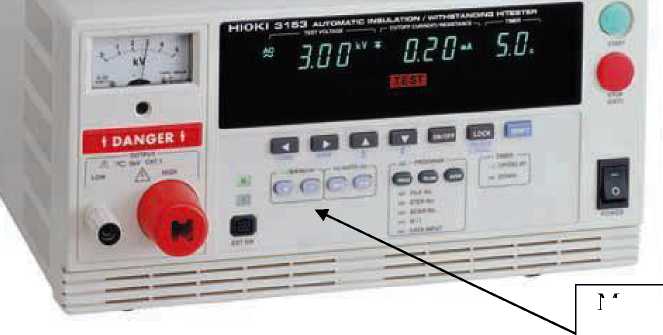

Рисунок 1 - Общий вид мегаомметров HIOKI 3153
Место нанесения
знака поверки

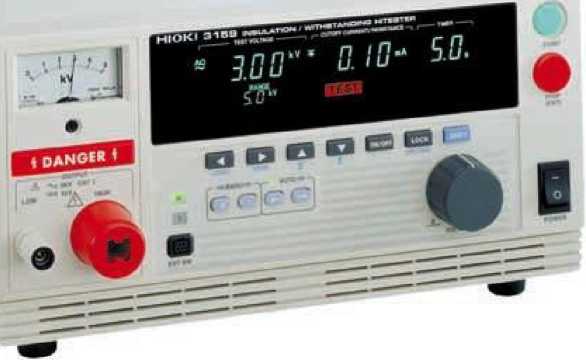

Рисунок 2 - Общий вид мегаомметров HIOKI 3159

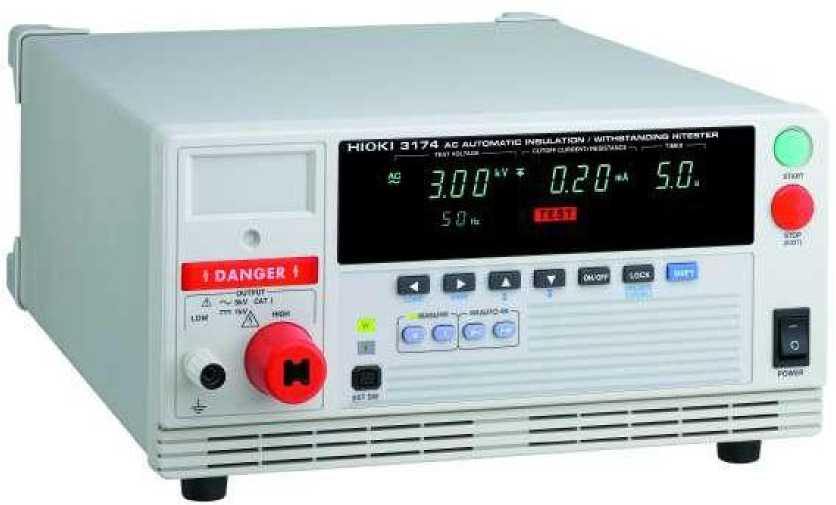

Рисунок 3 - Общий вид мегаомметров HIOKI 3174

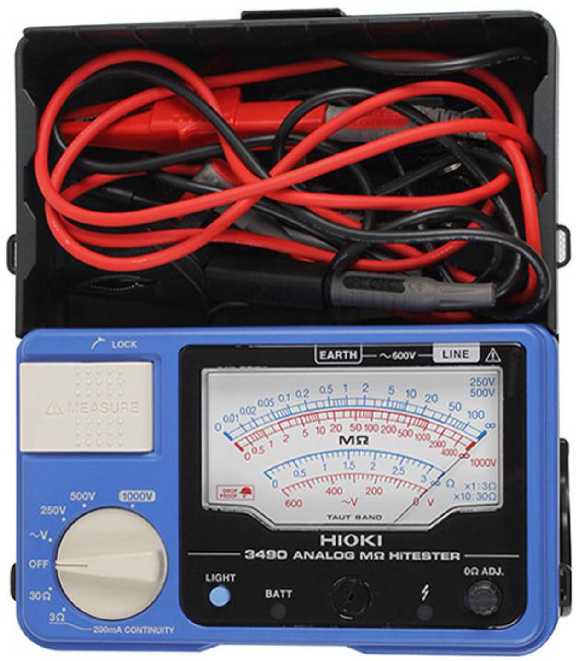

Рисунок 4 - Общий вид мегаомметров HIOKI 3490

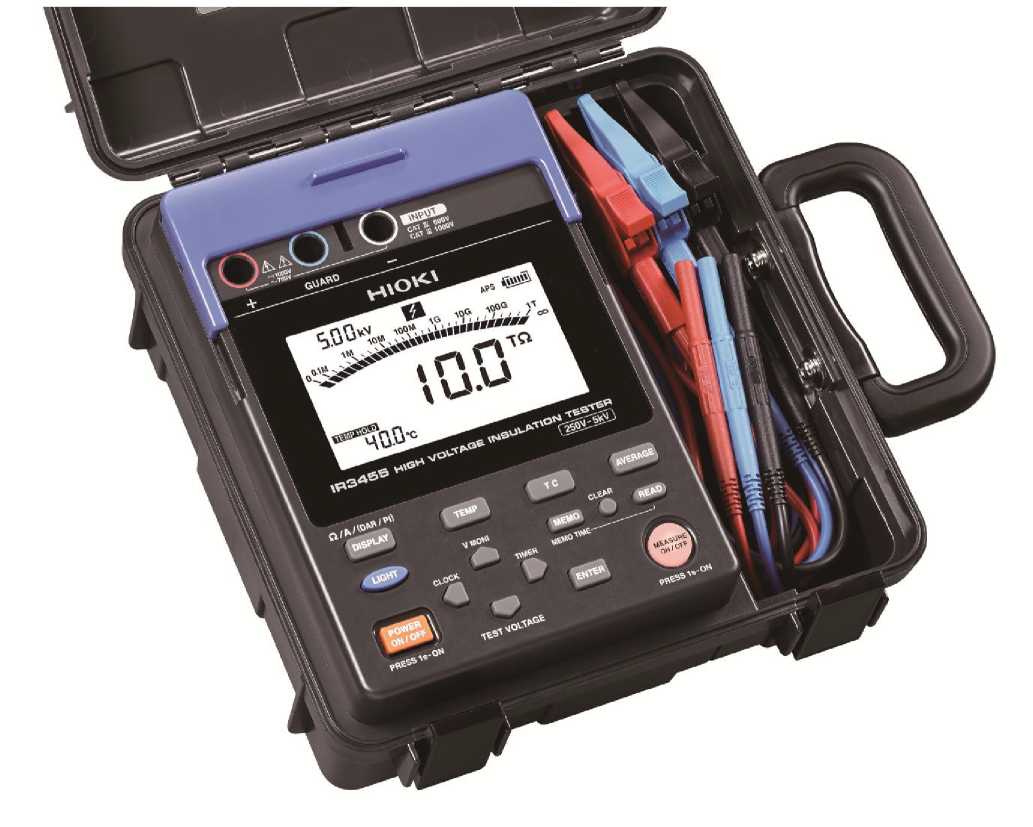

Рисунок 5 - Общий вид мегаомметров HIOKI IR3455

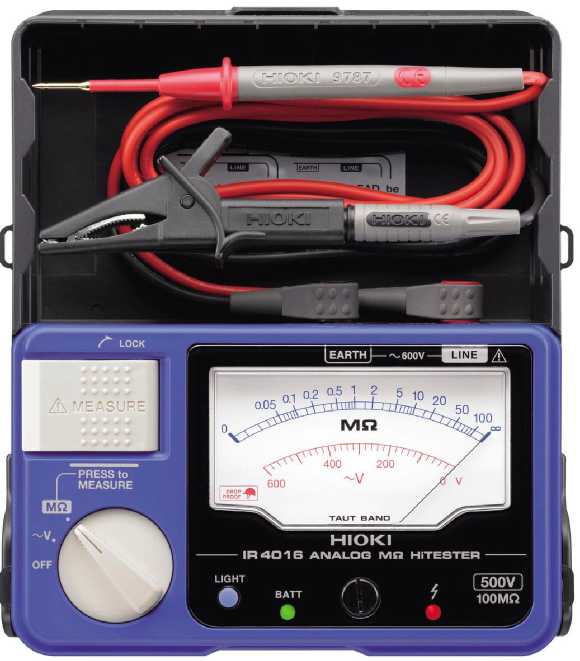

Рисунок 6 - Общий вид мегаомметров HIOKI IR4016

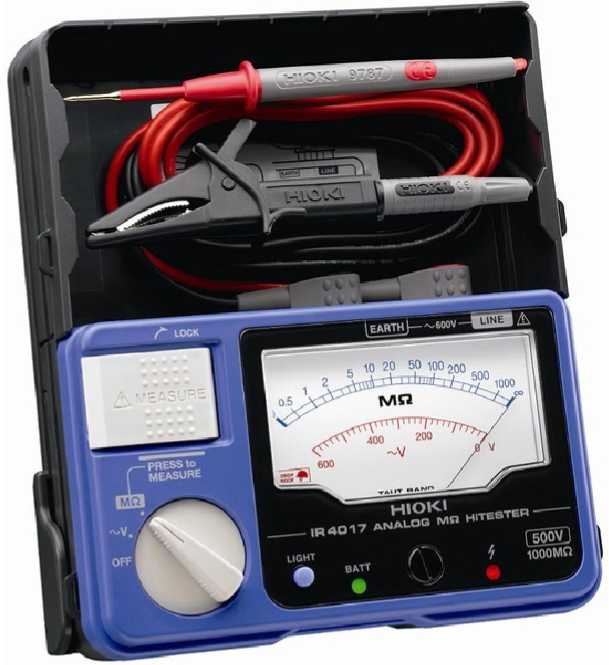

Рисунок 7 - Общий вид мегаомметров HIOKI IR4017

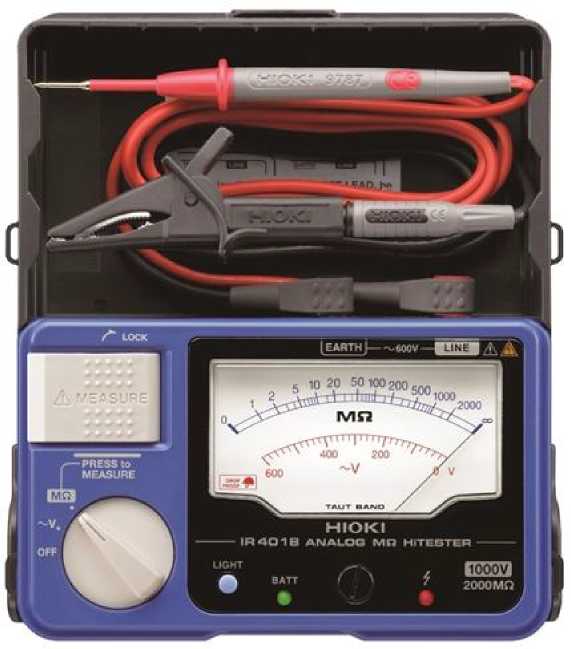

Рисунок 8 - Общий вид мегаомметров HIOKI IR4018

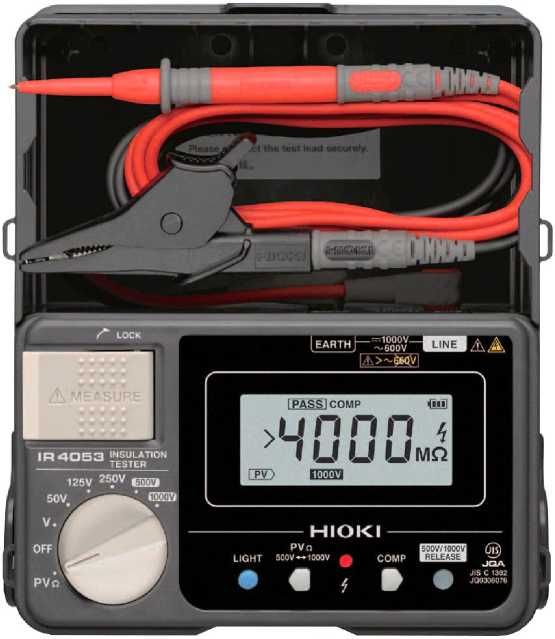

Рисунок 9 - Общий вид мегаомметров HIOKI IR4053

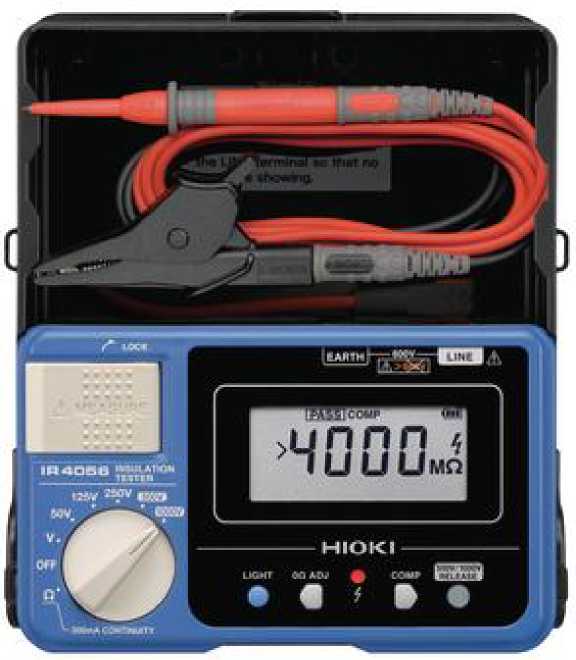

Рисунок 9.1 - Общий вид мегаомметров HIOKI IR4056

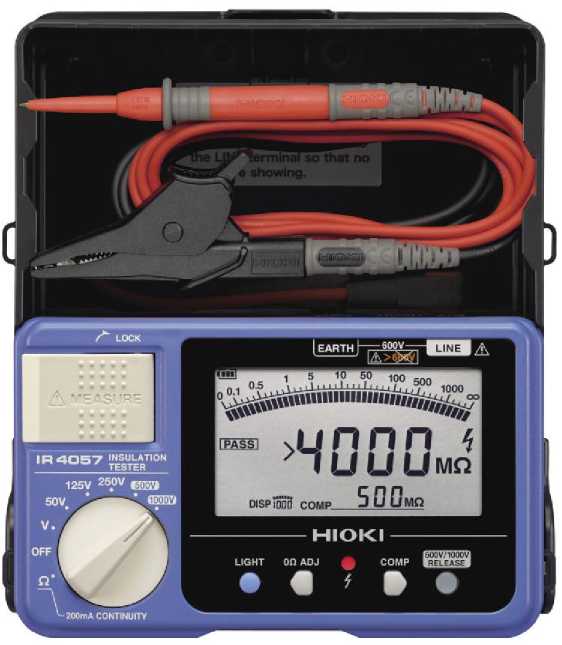

Рисунок 9.2 - Общий вид мегаомметров HIOKI IR4057
Рисунок 10 - Общий вид мегаомметров HIOKI IR4058
Программное обеспечение отсутствует.
Таблица 26 -
Наименование |
Обозначение |
Количество |
Мегаомметр HIOKI серий IR, 3000 (модификация по заказу) |
- |
1 шт. |
Измерительные кабели |
- |
1 к-т |
Кабель питания (в зависимости от модификации) |
- |
1 шт. |
Батареи питания |
- |
1 к-т ’ |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
- |
1 экз. |
Примечание - 1) для модификаций серии IR с обозначением «-20» |
Таблица 1 - Метрологические характеристики мегаомметров HIOKI 3153 в режиме пробойной
установки
Наименование характеристики |
Значение | |
Напряжение переменного тока |
Напряжение постоянного тока | |
Диапазон выходного напряжения, кВ |
От 0,20 до 5,00 включ. | |
Пределы допускаемой абсолютной погрешности измерений выходного напряжения, кВ |
±0,015/Uk. | |
Диапазон измерений силы тока (тока утечки), мА |
От 0,01 до 100 включ. |
От 0,01 до 10 включ. |
Пределы допускаемой абсолютной погрешности измерений силы тока (тока утечки), мА |
±(0,02^1изм.+5 е.м.р.) | |
Примечания
|
Таблица 2 - Метрологические характеристики мегаомметров HIOKI 3153 в режиме измерений
сопротивления изоляции
Выходное напряжение постоянного тока, U, В |
Диапазоны измерений, МОм |
Пределы допускаемой абсолютной погрешности измерений, МОм |
От 50 до 99 включ. |
От 0,1 до 100 включ. |
±0,1 •Кизм. |
Св. 100 до 900 включ. |
±0,15<Иизм. | |
Св. 900 до 1100 включ. |
±0,20<изм. | |
От 100 до 249 включ. |
От 0,1 до 10 включ. |
±0,05<Иизм. |
Св. 10 до 1100 включ. |
±0,ВКизм. | |
Св. 1100 до 3000 включ. |
±0,15 <Иизм. | |
От 250 до 499 включ. |
От 0,25 до 1100 включ. |
±0,04<Иизм. |
Св. 1100 до 3000 включ. |
±0,ВКизм. | |
Св. 3000 до 5000 включ. |
±0,15 <Иизм. | |
От 500 до 749 включ. |
От 0,5 до 1100 включ. |
±0,04<Иизм. |
Св. 1100 до 3000 включ. |
±0,05<Иизм. | |
Св. 3000 до 5000 включ. |
±0,ВКизм. | |
Св. 5000 до 9999 включ. |
±0,25 <Иизм. | |
От 750 до 999 включ. |
От 0,5 до 1100 включ. |
±0,04<Иизм. |
Св. 1100 до 3000 включ. |
±0,05<Иизм. | |
Св. 3000 до 5000 включ. |
±0,ВКизм. | |
Св. 5000 до 9999 включ. |
±0,20<изм. | |
От 1000 до 1200 включ. |
От 1 до 1100 включ. |
±0,04<Иизм. |
Св. 1100 до 3000 включ. |
±0,05<Иизм. | |
Св. 3000 до 5000 включ. |
±0,ВКизм. | |
Св. 5000 до 9999 включ. |
±0,20<изм. | |
Примечания
|
Таблица 3 - Метрологические характеристики мегаомметров HIOKI 3159 в режиме пробойной установки
Наименование характеристики |
Значение |
Диапазон выходного напряжения переменного тока, кВ |
От 0 до 2,5 включ.; От 0 до 5 включ. |
Пределы допускаемой абсолютной погрешности измерений выходного напряжения переменного тока, кВ |
±0,015/Пк. |
Диапазон измерений силы переменного тока (тока утечки), мА |
От 0,01 до 120 включ |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока (тока утечки), мА |
±(0,03^1изм.+0,02) |
Примечания
|
Таблица 4 - Метрологические характеристики мегаомметров HIOKI 3159 в режиме измерений
сопротивления изоляции
Выходное напряжение постоянного тока, U, В |
Пределы измерений, МОм |
Пределы допускаемой абсолютной погрешности измерений, МОм |
500 |
2 |
В диапазоне от 0,5 до 999 включ.: ±0,044<изм.; В диапазоне от 1000 до 2000 включ.: ±0,084<изм. |
20 | ||
200 | ||
2000 | ||
1000 |
4 |
В диапазоне от 1 до 999 включ.: ±0,044<изм.; В диапазоне от 1000 до 2000 включ.: ±0,084<изм. |
40 | ||
400 | ||
2000 | ||
Примечания
|
Таблица 5 - Метрологические характеристики мегаомметров HIOKI 3174 в режиме пробойной установки
Наименование характеристики |
Значение |
Диапазон выходного напряжения переменного тока, кВ |
От 0,2 до 5 включ. |
Пределы допускаемой абсолютной погрешности измерений выходного напряжения переменного тока, В |
В диапазоне до 1000 В включ.: ±15 В; В диапазоне свыше 1000 В: ±0,015/Цизм. |
Диапазон измерений силы переменного тока (тока утечки), мА |
От 0,01 до 20 включ. |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока (тока утечки), мА |
±(0,02^изм.+5 е.м.р.) |
Примечания
|
Таблица 6 - Метрологические характеристики мегаомметров HIOKI 3174 в режиме измерений сопротивления изоляции
Выходное напряжение постоянного тока, U, В |
Пределы измерений, МОм |
Пределы допускаемой абсолютной погрешности измерений, МОм |
500 |
2 |
В диапазоне от 0,5 до 999 включ.: ±0,04^изм.; В диапазоне от 1000 до 2000 включ.: ±0,08^изм. |
20 | ||
200 | ||
2000 | ||
1000 |
4 |
В диапазоне от 1 до 999 включ.: ±0,04^изм.; В диапазоне от 1000 до 2000 включ.: ±0,08^изм. |
40 | ||
400 | ||
2000 | ||
Примечания
|
Таблица 7 - Метрологические характеристики мегаомметров HIOKI 3490 в режиме измерений сопротивления изоляции
Выходное напряжение постоянного тока, U, В |
Диапазоны измерений, МОм |
Пределы допускаемой основной абсолютной погрешности измерений, МОм |
250, 500 |
От 0,01 до 0,05 включ. |
±0,1 •Кизм. |
Св. 0,05 до 50 включ. |
±0,05<Иизм. | |
Св. 50 до 100 включ. |
±0,РКизм. | |
1000 |
От 0,5 до 2 включ. |
±0,РКизм. |
Св. 2 до 1000 включ. |
±0,05<Иизм. | |
Св. 1000 до 4000 включ. |
±0,РКизм. | |
Примечания
|
Таблица 8 - Метрологические характеристики мегаомметров HIOKI 3490 в режиме измерений напряжения переменного тока
Предел измерений, В |
Частота, Гц |
Пределы допускаемой основной приведенной погрешности от предела измерений, % |
600 |
50/60 |
±5 |
Примечание - Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности |
Таблица 9 - Метрологические характеристики мегаомметров HIOKI 3490 в режиме измерений
электрического сопротивления постоянному току
Предел измерений, Ом |
Пределы допускаемой основной приведенной погрешности от предела измерений, % |
3 |
±3 |
30 | |
Примечание - Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности |
Таблица 10 - Метрологические характеристики мегаомметров HIOKI IR3455 в режиме измерений сопротивления изоляции
Выходное напряжение постоянного тока, U, В |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм, ТОм |
250 |
От 0,01 МОм до 2,5 ГОм включ. |
±(0,05^изм .+5 е.м.р.) |
Св. 2,5 до 250 ГОм включ. |
±(0,2<Иизм.+5 е.м.р.) | |
Св. 250 до 500 ГОм включ. |
±(0,3^изм .+50 е.м.р.) | |
500 |
От 0,01 МОм до 5 ГОм включ. |
±(0,05^изм .+5 е.м.р.) |
Св. 5 до 500 ГОм включ. |
±(0,2<Иизм.+5 е.м.р.) | |
Св. 500 ГОм до 1 ТОм включ. |
±(0,3^изм .+50 е.м.р.) | |
1000 |
От 0,01 МОм до 10 ГОм включ. |
±(0,05^изм .+5 е.м.р.) |
Св. 10 до 500 ГОм включ. |
±(0,2<Иизм.+5 е.м.р.) | |
Св. 500 ГОм до 2 ТОм включ. |
±(0,3^изм .+50 е.м.р.) |
Продолжение таблицы 10
Выходное напряжение постоянного тока, U, В |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм, ТОм |
2500 |
От 0,01 МОм до 25 ГОм включ. |
±(0,05Ч<изм.-5 е.м.р.) |
Св. 25 до 500 ГОм включ. |
±(0,2<Иизм.+5 е.м.р.) | |
Св. 500 ГОм до 5 ТОм включ. |
±(0,3Ч<изм.-50 е.м.р.) | |
5000 |
От 0,01 МОм до 50 ГОм включ. |
±(0,05Ч<изм.-5 е.м.р.) |
Св. 50 до 500 ГОм включ. |
±(0,2<Иизм.+5 е.м.р.) | |
Св. 500 ГОм до 10 ТОм включ. |
±(0,3Ч<изм.-50 е.м.р.) | |
Примечания
|
Таблица 11 - Метрологические характеристики мегаомметров HIOKI IR3455 в режиме
измерений силы постоянного тока (тока утечки)
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности измерений |
От 1,00 до 9,99 нА включ. |
±(0,15^изм .+1) нА |
От 9,0 до 99,9 нА включ. |
±(0,15 ^изм^^) нА |
От 90 до 999 нА включ. |
±(0,025^изм .+5 е.м.р.) нА |
От 0,90 до 9,99 мкА включ. |
±(0,025^изм.+5 е.м.р.) мкА |
От 9,0 до 99,9 мкА включ. | |
От 90 до 999 мкА включ. | |
От 0,90 до 1,20 мА включ. |
±(0,025^изм .+5 е.м.р.) мА |
Примечания
|
Таблица 12 - Метрологические характеристики мегаомметров HIOKI IR3455 в режиме измерений напряжения постоянного и переменного тока
Диапазон измерений, В |
Частота, Гц |
Пределы допускаемой основной абсолютной погрешности измерений, В |
От 50 до 1000 |
Постоянный ток |
±(0,05^иизм.+5 е.м.р.) |
От 50 до 750 |
50/60 | |
Примечания
|
Таблица 13 - Метрологические характеристики мегаомметров HIOKI IR4016 в режиме измерений сопротивления изоляции
Выходное напряжение постоянного тока, U, В |
Диапазоны измерений, МОм |
Пределы допускаемой основной абсолютной погрешности измерений, МОм |
500 |
От 0,01 до 0,1 включ. |
±0,1 -Кизм. |
Св. 0,1 до 50 включ. |
±0,05<Иизм. | |
Св. 50 до 100 включ. |
±0,1-Кизм. | |
Примечания
|
Таблица 14 - Метрологические характеристики мегаомметров HIOKI IR4017 в режиме измерений сопротивления изоляции
Выходное напряжение постоянного тока, U, В |
Диапазоны измерений, МОм |
Пределы допускаемой основной абсолютной погрешности измерений, МОм |
500 |
От 0,5 до 1 включ. |
±0,1-Кизм. |
Св. 1 до 500 включ. |
±0,05<Иизм. | |
Св. 500 до 1000 включ. |
±0,1-Кизм. | |
Примечания
|
Таблица 15 - Метрологические характеристики мегаомметров HIOKI IR4018 в режиме измерений сопротивления изоляции
Выходное напряжение постоянного тока, U, В |
Диапазоны измерений, МОм |
Пределы допускаемой основной абсолютной погрешности измерений, МОм |
1000 |
От 1 до 2 включ. |
±0,1-Кизм. |
Св. 2 до 1000 включ. |
±0,05<Иизм. | |
Св. 1000 до 2000 включ. |
±0,1-Кизм. | |
Примечания
|
Таблица 16 - Метрологические характеристики мегаомметров HIOKI IR4016, HIOKI IR4017, HIOKI IR4018 в режиме измерений напряжения переменного тока
Предел измерений, В |
Частота, Гц |
Пределы допускаемой основной приведенной погрешности от предела измерений, % |
600 |
50/60 |
±5 |
Примечание - Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности |
Таблица 17 - Метрологические характеристики мегаомметров HIOKI IR4053 в режиме
измерений сопротивления изоляции
Выходное напряжение постоянного тока, U, В |
Диапазон измерений, МОм |
Пределы допускаемой основной абсолютной погрешности измерений, МОм |
50 |
От 0,001 до 0,199 включ. |
±(0,02<Иизм.+6 е.м.р.) |
От 0,2 до 10 включ. |
±0,04<Иизм. | |
От 10,1 до 100 включ. |
±0,08<Иизм. | |
125 |
От 0,001 до 0,199 включ. |
±(0,02<Иизм.+6 е.м.р.) |
От 0,2 до 25 включ. |
±0,04<Иизм. | |
От 25,1 до 250 включ. |
±0,08<Иизм. | |
250 |
От 0,001 до 0,199 включ. |
±(0,02<Иизм.+6 е.м.р.) |
От 0,2 до 50 включ. |
±0,04<Иизм. | |
От 50,1 до 500 включ. |
±0,08<Иизм. | |
500 |
От 0,001 до 0,199 включ. |
±(0,02<Иизм.+6 е.м.р.) |
От 0,2 до 500 включ. |
±0,04<Иизм. | |
От 501 до 2000 включ. |
±0,08<Иизм. | |
1000 |
От 0,001 до 0,199 включ. |
±(0,02<Иизм.+6 е.м.р.) |
От 0,2 до 1000 включ. |
±0,04<Иизм. | |
От 1010 до 4000 включ. |
±0,08<Иизм. | |
Примечания
|
Таблица 18 - Метрологические характеристики мегаомметров HIOKI IR4053 в режиме измерений напряжения постоянного и переменного тока
Предел измерений, В |
Частота, Гц |
Пределы допускаемой основной абсолютной погрешности измерений, В |
4,2 |
Постоянный ток |
±(0,013^иизм.+4 е.м.р.) |
42 |
Постоянный ток | |
420 |
Постоянный ток | |
1000 |
Постоянный ток | |
420 |
50/60 |
±(0,023•Цизм .+8 е.м.р.) |
600 |
50/60 | |
Примечания
|
Таблица 18.1 - Метрологические характеристики мегаомметров HIOKI IR4056, HIOKI IR4057 в
режиме измерений сопротивления изоляции
Выходное напряжение постоянного тока, U, В |
Диапазон измерений, МОм |
Пределы допускаемой основной абсолютной погрешности измерений, МОм |
50 |
От 0,001 до 0,199 включ. |
±(0,02^изм .+6 е.м.р.) |
От 0,2 до 10 включ. |
±(0,02Ч<изм.-2 е.м.р.) | |
От 10,1 до 100 включ. |
±0,05<Иизм. | |
125 |
От 0,001 до 0,199 включ. |
±(0,024<изм.-6 е.м.р.) |
От 0,2 до 25 включ. |
±(0,02Ч<изм.-2 е.м.р.) | |
От 25,1 до 250 включ. |
±0,05<Иизм. | |
250 |
От 0,001 до 0,199 включ. |
±(0,024<изм.-6 е.м.р.) |
От 0,2 до 50 включ. |
±(0,02Ч<изм.-2 е.м.р.) | |
От 50,1 до 500 включ. |
±0,05<Иизм. | |
500 |
От 0,001 до 0,199 включ. |
±(0,024<изм.-6 е.м.р.) |
От 0,2 до 500 включ. |
±(0,02Ч<изм.-2 е.м.р.) | |
От 501 до 2000 включ. |
±0,05<Иизм. | |
1000 |
От 0,001 до 0,199 включ. |
±(0,024<изм.-6 е.м.р.) |
От 0,2 до 1000 включ. |
±(0,02Ч<изм.-2 е.м.р.) | |
От 1010 до 4000 включ. |
±0,05<Иизм. | |
Примечания
|
Таблица 18.2 - Метрологические характеристики мегаомметров HIOKI IR4056, HIOKI IR4057 в режиме измерений сопротивления изоляции (дополнительные погрешности)
Выходное напряжение постоянного тока, U, В |
Диапазон измерений, МОм |
Пределы допускаемой дополнительной абсолютной погрешности измерений, МОм |
50 |
От 0,001 до 0,199 включ. |
±(0,024<изм.-6 е.м.р.) 1); ±(0,04Ч<изм.-12 е.м.р.) 2) |
От 0,2 до 10 включ. |
±0,^ | |
От 10,1 до 100 включ. |
±0,08<Иизм. 1); ±0,16^изм. 2) | |
125 |
От 0,001 до 0,199 включ. |
±(0,02^изм+6 е.м.р.) 1); ±(0,04^изм .+12 е.м.р.) 2) |
От 0,2 до 25 включ. |
±0,^ | |
От 25,1 до 250 включ. |
±0,08<Иизм. 1); ±0,16^изм. 2) | |
250 |
От 0,001 до 0,199 включ. |
±(0,02^изм+6 е.м.р.) 1); ±(0,04^изм .+12 е.м.р.) 2) |
От 0,2 до 50 включ. |
±0,^ | |
От 50,1 до 500 включ. |
±0,08<Иизм. 1); ±0,16^изм. 2) | |
500 |
От 0,001 до 0,199 включ. |
±(0,02^изм+6 е.м.р.) 1); ±(0,04^изм .+12 е.м.р.) 2) |
От 0,2 до 500 включ. |
±0,^ | |
От 501 до 2000 включ. |
±0,08<Иизм. 1); ±0,16^изм. 2) |
Продолжение таблицы 18.2
Выходное напряжение постоянного тока, U, В |
Диапазон измерений, МОм |
Пределы допускаемой дополнительной абсолютной погрешности измерений, МОм |
1000 |
От 0,001 до 0,199 включ. |
±(0,024<изм.-6 е.м.р.) 1); ±(0,04Ч<изм.-12 е.м.р.) 2) |
От 0,2 до 1000 включ. |
±0,^ | |
От 1010 до 4000 включ. |
±0,08<Иизм. 1); ±0,16^изм. 2) | |
Примечания
|
Таблица 18.3 - Метрологические характеристики мегаомметров HIOKI IR4056, HIOKI IR4057 в
режиме измерений напряжения постоянного и переменного тока
Предел измерений, В |
Частота, Гц |
Пределы допускаемой основной абсолютной погрешности измерений, В |
4,2 |
Постоянный ток |
±(0,013 ^иизм.+4 е.м.р.) |
42 |
Постоянный ток | |
420 |
Постоянный ток | |
600 |
Постоянный ток | |
420 |
50/60 |
±(0,023•иизм.+8 е.м.р.) |
600 |
50/60 | |
Примечания
|
Таблица 18.4 - Метрологические характеристики мегаомметров HIOKI IR4056, HIOKI IR4057 в режиме измерений электрического сопротивления постоянному току
Предел измерений, Ом |
Пределы допускаемой основной абсолютной погрешности измерений, Ом |
10 |
В диапазоне от 0 до 0,19 Ом включ.: ± 3 е.м.р.; В диапазоне от 0,2 до 10 Ом включ.: ±(0,03^изм.+2 е.м.р.) |
100 |
±(0,03<Иизм.+2 е.м.р.) |
1000 | |
Примечания
|
Таблица 19 - Метрологические характеристики мегаомметров HIOKI IR4058 в режиме измерений сопротивления изоляции
Выходное напряжение постоянного тока, U, В |
Диапазон измерений, МОм |
Пределы допускаемой основной абсолютной погрешности измерений, МОм |
50 |
От 0,001 до 0,199 включ. |
±(0,02^изм .+6 е.м.р.) |
От 0,2 до 10 включ. |
±(0,02^изм .+2 е.м.р.) | |
От 10,1 до 100 включ. |
±0,05^изм. |
Продолжение таблицы 19
Выходное напряжение постоянного тока, U, В |
Диапазон измерений, МОм |
Пределы допускаемой основной абсолютной погрешности измерений, МОм |
125 |
От 0,001 до 0,199 включ. |
±(0,02^изм .+6 е.м.р.) |
От 0,2 до 25 включ. |
±(0,02Ч<изм.-2 е.м.р.) | |
От 25,1 до 250 включ. |
±0,05^изм. | |
250 |
От 0,001 до 0,199 включ. |
±(0,024<изм.-6 е.м.р.) |
От 0,2 до 50 включ. |
±(0,02Ч<изм.-2 е.м.р.) | |
От 50,1 до 500 включ. |
±0,05^изм. | |
500 |
От 0,001 до 0,199 включ. |
±(0,024<изм.-6 е.м.р.) |
От 0,2 до 500 включ. |
±(0,02Ч<изм.-2 е.м.р.) | |
От 501 до 2000 включ. |
±0,05^изм. | |
1000 |
От 0,001 до 0,199 включ. |
±(0,024<изм.-6 е.м.р.) |
От 0,2 до 1000 включ. |
±(0,02Ч<изм.-2 е.м.р.) | |
От 1010 до 4000 включ. |
±0,05^изм. | |
Примечания
|
Таблица 20 - Метрологические характеристики мегаомметров HIOKI IR4058 в режиме измерений сопротивления изоляции (дополнительные погрешности)
Выходное напряжение постоянного тока, U, В |
Диапазон измерений, МОм |
Пределы допускаемой дополнительной абсолютной погрешности измерений, МОм |
50 |
От 0,001 до 0,199 включ. |
±(0,024<изм.-6 е.м.р.) 1); ±(0,04Ч<изм.-12 е.м.р.) 2) |
От 0,2 до 10 включ. |
±0,^ | |
От 10,1 до 100 включ. |
±0,08<Иизм. 1); ±0,16^изм. 2) | |
125 |
От 0,001 до 0,199 включ. |
±(0,02^изм+6 е.м.р.) 1); ±(0,04Ч<изм.-12 е.м.р.) 2) |
От 0,2 до 25 включ. |
±0,^ | |
От 25,1 до 250 включ. |
±0,08<Иизм. 1); ±0,16^изм. 2) | |
250 |
От 0,001 до 0,199 включ. |
±(0,02^изм+6 е.м.р.) 1); ±(0,04^изм .+12 е.м.р.) 2) |
От 0,2 до 50 включ. |
±0,^ | |
От 50,1 до 500 включ. |
±0,08<Иизм. 1); ±0,16^изм. 2) | |
500 |
От 0,001 до 0,199 включ. |
±(0,02^изм+6 е.м.р.) 1); ±(0,04^изм .+12 е.м.р.) 2) |
От 0,2 до 500 включ. |
±0,^ | |
От 501 до 2000 включ. |
±0,08<Иизм. 1); ±0,16^изм. 2) | |
1000 |
От 0,001 до 0,199 включ. |
±(0,02^изм+6 е.м.р.) 1); ±(0,04^изм .+12 е.м.р.) 2) |
От 0,2 до 1000 включ. |
±0,^ | |
От 1010 до 4000 включ. |
±0,08<Иизм. 1); ±0,16^изм. 2) | |
Примечания
|
Таблица 21 - Метрологические характеристики мегаомметров HIOKI IR4058 в режиме
измерений напряжения постоянного и переменного тока
Предел измерений, В |
Частота, Гц |
Пределы допускаемой основной абсолютной погрешности измерений, В |
4,2 |
Постоянный ток |
±(0,013 ^иизм.+4 е.м.р.) |
42 |
Постоянный ток | |
420 |
Постоянный ток | |
600 |
Постоянный ток | |
420 |
50/60 |
±(0,023•иизм.+8 е.м.р.) |
600 |
50/60 | |
Примечания
|
Таблица 22 - Метрологические характеристики мегаомметров HIOKI IR4058 в режиме измерений электрического сопротивления постоянному току
Предел измерений, Ом |
Пределы допускаемой основной абсолютной погрешности измерений, Ом |
10 |
В диапазоне от 0 до 0,19 Ом включ.: ± 3 е.м.р.; В диапазоне от 0,2 до 10 Ом включ.: ±(0,03^изм.+2 е.м.р.) |
100 |
±(0,03<Иизм.+2 е.м.р.) |
1000 | |
Примечания
|
Таблица 23 - Основные технические характеристики мегаомметров HIOKI серий IR, 3000
Наименование характеристики |
Значение для модификаций | ||
3153 |
3159 |
3174 | |
Параметры электрического питания:
|
от 200 до 240 50/60 |
220 50/60 |
от 100 до 240 50/60 |
Габаритные размеры, мм, (длинахширинахвысота) |
480х320х155 |
330x320x155 |
395x320x155 |
Масса, кг |
18 |
21,5 |
15 |
Нормальные условия измерений:
|
от 18 до 28 до 80 | ||
Рабочие условия измерений:
|
от 0 до +40 до 80 |
Таблица 24 - Основные технические характеристики мегаомметров HIOKI серий IR, 3000 (продолжение)
Наименование характеристики |
Значение для модификаций | ||
3490 |
IR3455 |
IR4016, IR4017, IR4018 | |
Параметры электрического питания |
6 В; четыре батареи типа LR6 |
9 В; шесть батарей типа LR6 |
6 В; четыре батареи типа LR6 |
Габаритные размеры, мм, (длинахширинахвысота) |
177х159х53 |
260x251x120 |
177x159x53 |
Масса, кг |
0,61 |
2,8 |
0,61 |
Нормальные условия измерений:
|
от 18 до 28 до 90 |
от 0 до 28 до 80 |
от 18 до 28 до 90 |
Рабочие условия измерений:
|
от 0 до +40 до 90 |
от -10 до +50 до 80 |
от 0 до +50 до 90 |
Таблица 25 - Основные технические характеристики мегаомметров HIOKI серий IR, 3000 (окончание)
Наименование характеристики |
Значение для модификаций | |
IR4053, IR4056 |
IR4057, IR4058 | |
Параметры электрического питания |
6 В; четыре батареи типа LR6 | |
Габаритные размеры, мм, (длинахширинахвысота) |
177x159x53 | |
Масса, кг |
0,6 |
0,64 |
Нормальные условия измерений:
|
от 18 до 28 до 90 | |
Рабочие условия измерений:
|
от 0 до +40 1) до 90 |
от -25 до +65 до 90 2) |
Примечания
|
