ПКЭ

Модификация анализатора

HIOKI

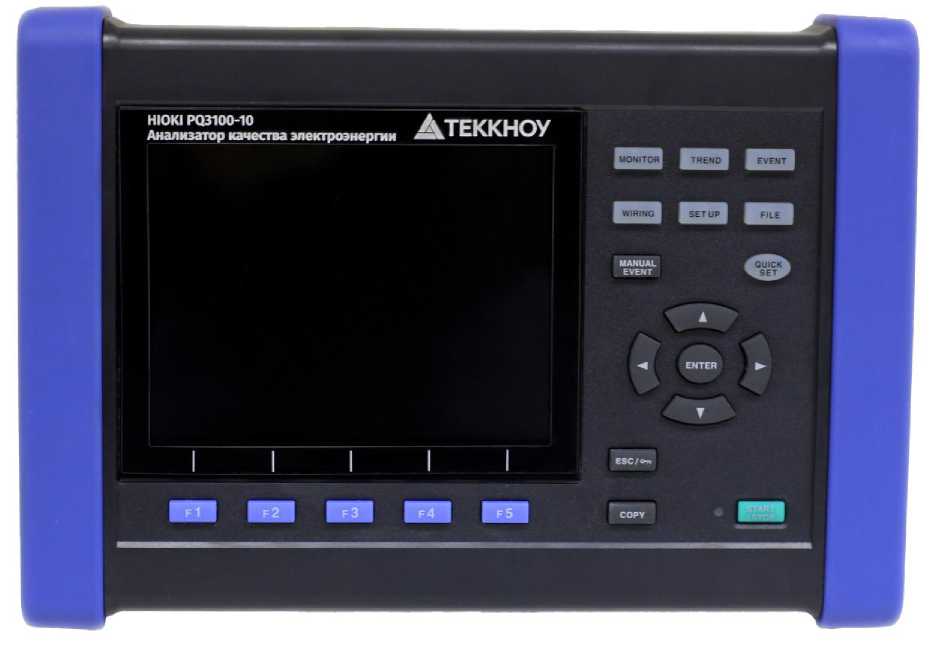

PQ3100-10

HIOKI

PW3198-10

Среднеквадратическое значение напряжения

+

+

Среднеквадратическое значение напряжения, обновляемое для каждого полупериода

+

+

Напряжение постоянного тока

+

+

Среднеквадратическое значение силы тока

+

+

Среднеквадратическое значение силы тока, обновляемое для каждого полупериода

+

+

Сила постоянного тока

+

+

Частота

+

+

Отклонение частоты

+

+

Перенапряжение

+

+

Кратковременное перенапряжение

+

+

Провал напряжения

+

+

Прерывание напряжения

+

+

Быстрое изменение напряжения (RVC)

+

Пусковой ток

+

+

Активная мощность

+

+

Реактивная мощность

+

+

Полная мощность

+

+

Коэффициент мощности (PF)

+

+

Смещенный коэффициент мощности (DPF)

+

+

Активная энергия

+

+

Реактивная энергия

+

+

Полная энергия

+

Несимметрия напряжений

+

+

Несимметрия токов

+

+

Коэффициент амплитуды напряжения

+

Коэффициент амплитуды тока

+

Кратковременная доза фликера

+

+

Длительная доза фликера

+

+

Г армонические составляющие напряжения

+

+

Г армонические составляющие тока

+

+

Г армонические составляющие мощности

+

+

Интергармонические составляющие напряжения и тока

+

+

Фазовый угол

+

+

Суммарный коэффициент нелинейных искажений напряжения и тока (THD)

+

+

Коэффициент гармонических потерь (К-фактор)

+

+

Примечание - «+» функция присутствует

Наименование

Обозначение

Количество

Анализатор качества электрической энергии HIOKI серии 3000 (модификация по заказу)

-

1 шт.

Измерительные кабели

-

1 к-т

Адаптер сетевого питания

-

1 шт.

Ремень

-

1 шт.

Кабель USB

-

1 шт.

Кабель LAN

-

1 шт.

Аккумуляторная батарея

-

1 шт.

SD-карта памяти

-

1 шт. ’

Руководство по эксплуатации

-

1 экз.

Методика поверки

ИЦРМ-МП-101-18

1 экз.

Примечание - ¹⁾ для модификации HIOKI PQ3100-10 опционально

Наименование характеристики

Значение

Пределы измерений напряжения переменного тока (среднеквадратическое значение), В

1000,0

Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В

±0,002-Иизм. ^D ±(0,001 •иизм .+0,001 -Un) ²⁾

Пределы измерений напряжения постоянного тока, В

1000,0

Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В

±(0,003 -Иизм .+0,001 -Un)

Пределы измерений силы переменного тока (среднеквадратическое значение), А

Определяется типом токоизмерительных клещей (гибких датчиков тока) (Таблицы 6 -12)

Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока, А

±(0,001 -^зм .+0,001 -In+A)

Пределы измерений силы постоянного тока, А

Определяется типом токоизмерительных клещей (Таблица 12)

Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А

±(0,005-Iизм.+0,005-In+A)

Диапазон измерений частоты, Г ц

от 40 до 70

Пределы допускаемой основной абсолютной погрешности измерений частоты, Г ц

±0,02

Пределы измерений временных перенапряжений (пиковое значение), кВ

2,200

Пределы допускаемой основной абсолютной погрешности измерений временных перенапряжений, В

±(0,05-иизм.+0,01-ип)

Наименование характеристики

Значение

Пределы измерений активной мощности, Вт

Определяется пределами измерений напряжения и силы тока

Пределы допускаемой основной абсолютной погрешности измерений активной мощности, Вт

±(0,002-Ризм.+0,001-Рп) ³⁾

±(0,005<Ризм.+0,005-Рп) ⁴⁾

Пределы измерений уровня гармонических составляющих напряжения (среднеквадратическое значение), В (для h от 1 до 50)

1000,0

Пределы допускаемой основной абсолютной погрешности измерений уровня гармонических составляющих напряжения, В

±0,002^/иизм. ^{1) 5)} ±(0,002^/иизм.+0,00О8 •ип) ^{2) 5)} ±0,1 •иизм. ⁶⁾

Пределы измерений уровня гармонических составляющих тока (среднеквадратическое значение), А (для h от 1 до 50)

Определяется типом применяемых токоизмерительных клещей (гибких датчиков тока) (Таблицы 6 -12)

Пределы допускаемой основной абсолютной погрешности измерений уровня гармонических составляющих тока, А

±(0,005-1изм.+0,002-1п+Д) ⁷⁾

±(0,01-1изм.+0,003-1п+Д) ⁸⁾

±(0,024изм.+0,0034п+д) ⁹⁾ ±(0,034изм+0,003^п+Д) ¹⁰⁾

Диапазон измерений угла фазового сдвига между гармоническими составляющими напряжения и тока, градусов

от -180 до +180

Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига, градусов

для h=1: ±3 для h от 2 до 3: ±4;

для h от 4 до 50: ±(0,05^h+4)

Диапазон измерений кратковременной дозы фликера

от 0,1 до 20

Пределы допускаемой основной абсолютной погрешности измерений кратковременной дозы фликера

±0,05<Pst

Диапазон измерений длительной дозы фликера

от 0,1 до 20

Пределы допускаемой основной абсолютной погрешности измерений длительной дозы фликера

±0,05Tst

Диапазон измерений времени, ч

от 0 до 24

Пределы допускаемой основной абсолютной погрешности измерений хода внутренних часов, с/сутки

±0,5

Примечания

• ¹⁾ - при входном напряжении от 10 до 660 В;

• ²⁾ - при входном напряжении вне диапазона от 10 до 660 В;

• ³⁾ - мощность переменного тока, Вт;

• ⁴⁾ - мощность постоянного тока, Вт;

⁵₆⁾₎ - для h=1;

• ⁶⁾ - для h от 2 до 50;

• ⁷⁾ - для h от 1 до 20;

• ⁸⁾ - для h от 21 до 30;

• ⁹⁾ - для h от 31 до 40;

• ¹⁰⁾ - для h от 41 до 50;

иизм. - измеренное значение напряжения, В; ип - предел измерений напряжения, В;

1изм. - измеренное значение силы тока, А;

Наименование характеристики

Значение

1п - предел измерений силы тока токоизмерительных клещей (гибких датчиков тока), А;

Д - абсолютная погрешность измерений силы переменного тока токоизмерительных клещей (гибких датчиков тока), А;

Ризм. - измеренное значение мощности, Вт;

Рп - предел измерений мощности, Вт; h - порядковый номер гармоники;

Pst - измеренное значение кратковременной дозы фликера;

Plt - измеренное значение длительной дозы фликера

Наименование характеристики

Значение

Пределы измерений напряжения переменного тока (среднеквадратическое значение), В

600,00

Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В

±0,001 •Цизм. ¹⁾

±(0,002^/иизм.±0,0008^/ип) ²⁾

Пределы измерений напряжения постоянного тока, В

600,00

Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В

±(0,003 •иизм.+0,0008-ип)

Пределы измерений силы переменного тока (среднеквадратическое значение), А

Определяется типом применяемых токоизмерительных клещей (гибких датчиков тока) (Таблицы 6 -12)

Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока, А

±(0,0021изм ±0,00В1п+Д)

Пределы измерений силы постоянного тока, А

Определяется типом токоизмеритель-ных клещей (Таблица 12)

Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А

±(0,0051изм ±0,005^1п±Д)

Диапазон измерений частоты, Г ц

от 40 до 70, от 360 до 440

Пределы допускаемой основной абсолютной погрешности измерений частоты, Г ц

±0,02; ±0,2 ³⁾

Предел измерений временных перенапряжений (пиковое значение), кВ

6,0000

Пределы допускаемой основной абсолютной погрешности измерений временных перенапряжений, В

±(0,05^иизм±0,0Вип)

Пределы измерений активной мощности, Вт

Определяется пределами измерений напряжения и силы тока

Пределы допускаемой основной абсолютной погрешности измерений активной мощности, Вт

±(0,002<Ризм ±0,00ВРп)

Наименование характеристики

Значение

Пределы измерений уровня гармонических составляющих напряжения (среднеквадратическое значение), В (для h от 1 до 50)

600,00

Пределы допускаемой основной абсолютной погрешности измерений уровня гармонических составляющих напряжения, В

±0,001 •иизм. ^п

±(0,002^/иизм.+0,0008^/ип) ²⁾

Пределы измерений уровня гармонических составляющих тока (среднеквадратическое значение), А (для h от 1 до 50)

Определяется типом применяемых токоизмерительных клещей (гибких датчиков тока) (Таблицы 6 -12)

Пределы допускаемой основной абсолютной погрешности измерений уровня гармонических составляющих тока, А

±(0,002^1изм.+0,00Р1п+Д)

Диапазон измерений угла фазового сдвига между гармоническими составляющими напряжения и тока, градусов

от -180 до +180

Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига, градусов

с 1 по 3 гармонику: ±4;

с 4 по 50 гармонику: ±(0,02^h+4)

Диапазон измерений кратковременной дозы фликера

от 0,1 до 20

Пределы допускаемой основной абсолютной погрешности измерений кратковременной дозы фликера

±0,05Tst

Диапазон измерений длительной дозы фликера

от 0,1 до 20

Пределы допускаемой основной абсолютной погрешности измерений длительной дозы фликера

±0,05 •Pst

Диапазон измерений времени, ч

от 0 до 24

Пределы допускаемой основной абсолютной погрешности хода внутренних часов, с/сутки

±0,3

Примечания

• ¹⁾ - при входном напряжении более 100 В;

• ²⁾ - при входном напряжении менее 100 В;

• ³⁾ - для диапазона измерений от 360 до 440 Гц; иизм. - измеренное значение напряжения, В; ип - предел измерений напряжения, В;

1изм. - измеренное значение силы тока, А;

1п - предел измерений силы тока токоизмерительных клещей (гибких датчиков тока), А;

Д - абсолютная погрешность измерений силы переменного тока токоизмерительных клещей (гибких датчиков тока), А;

Ризм. - измеренное значение мощности, Вт;

Рп - предел измерений мощности, Вт;

h - порядковый номер гармоники;

Pst - измеренное значение кратковременной дозы фликера;

Plt - измеренное значение длительной дозы фликера

Наименование характеристики

Значение для модификаций

HIOKI PQ3100-10

HIOKI PW3198-10

Число каналов измерений напряжения

4

Число каналов измерений тока

4

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

• - напряжение постоянного тока, В

от 100 до 240 50/60

7,2

Габаритные размеры (длина^хширина^хвысота), мм

300^х211^х68

Масса, кг

2,5

2,6

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от +18 до +28

80

Рабочие условия измерений

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от -20 до +50

80

от 0 до +50

80

Наименование характеристики

Значение для модификаций

9657-10

9660

9661

Пределы измерений силы переменного тока, А

10

100

500

Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А

±(0,011изм.+

0,0005-fa)

±(0,003 ^изм.+

0,0002^п)

±(0,003 ^изм.+

0,0001 -fa)

Диапазон частот, Гц

от 45 до 66

от 45 до 66

от 45 до 66

Диаметр захвата, мм

40

15

46

Габаритные размеры, мм, (длинахширинахвысота)

145x74x42

135x46x21

152x78x42

Масса, кг

0,38

0,23

0,38

Примечания

^зм. - измеренное значение силы тока, А; fa - предел измерений силы тока, А

Наименование характеристики

Значение для модификаций

CT9667-01

CT9667-02

CT9667-03

Пределы измерений силы

500;

переменного тока, А

5000

Пределы допускаемой

±(0,02-1изм.+1,5);

абсолютной погрешности

±(0,02^изм.+15)

измерений силы

переменного тока, А

Диапазон частот, Гц

от 45 до 66

от 45 до 66

от 45 до 66

Диаметр датчика, мм

100

180

254

Масса, кг

0,28

0,35

0,47

Примечания

1изм. - измеренное значение силы тока, А

Наименование характеристики

Значение для модификаций

9669

9675

Пределы измерений силы переменного тока, А

1000

10

Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А

±(0,0Ь1изм.+

0,0001-1л)

±(0,01 Чизм.+

0,00005^п)

Диапазон частот, Гц

от 45 до 66

от 45 до 66

Диаметр захвата, мм

80x55x20

30

Габаритные размеры, мм, (длина^хширина^хвысота)

188x100x42

113x60x24

Масса, кг

0,59

0,16

Примечания

1изм. - измеренное значение силы тока, А; 1п - предел измерений силы тока, А

Наименование характеристики

Значение для модификаций

9694

9695-02

9695-03

Пределы измерений силы переменного тока, А

5

50

100

Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А

±(0,003 ^изм.+

0,0002*1п)

±(0,003 ^изм.+

0,0002-1п)

±(0,003 ^изм.+

0,0002*1п)

Диапазон частот, Гц

от 45 до 66

от 45 до 66

от 45 до 66

Диаметр захвата, мм

15

15

15

Габаритные размеры, мм, (длинахширинахвысота)

135x46x21

58x51x19

58x51x19

Наименование характеристики

Значение для модификаций

9694

9695-02

9695-03

Масса, кг

0,23

0,05

0,05

Примечания

1изм. - измеренное значение силы тока, А; 1п - предел измерений силы тока, А

Наименование характеристики

Значение для модификаций

CT7044

CT7045

CT7046

Пределы измерений силы переменного тока, А

50; 500; 5000

Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А

±(0,016-1изм.+0,031-1п);

±(0,016^изм.+0,004^[п);

±(0,016^изм.+0,004^[п)

Диапазон частот, Гц

от 45 до 66

от 45 до 66

от 45 до 66

Диаметр датчика, мм

100

180

254

Масса, кг

0,16

0,18

0,19

Примечания

1изм. - измеренное значение силы тока, А; 1п - предел измерений силы тока, А

Наименование характеристики

Значение для модификаций

CT7116

CT7126

CT7131

CT7136

Пределы измерений силы

0,05;

0,5;

5;

5;

переменного тока, А

0,5;

5;

50;

50;

5

50

100

500

Пределы допускаемой

±(0,011 ^[изм.+

±(0,004^[изм.+

±(0,004^[изм.+

±(0,004^[изм.+

абсолютной погрешности

0,0016-1п);

0,00112<[п);

0,0012<[п);

0,00112<ta);

измерений силы

±(0,01 Мизм.+

±(0,004^1изм.+

±(0,004^[изм.+

±(0,004^[изм.+

переменного тока, А

0,00071п);

0,00221п);

0,0014<[п);

0,0022^1п);

±(0,01 Мизм.+

±(0,004^[изм.+

±(0,004^[изм.+

±(0,004^[изм.+

0,061 -1л)

0,013 •[п);

0,005-1п);

0,013 •[п);

Диапазон частот, Г ц

от 45 до 66

от 45 до 66

от 45 до 66

от 45 до 66

Диаметр захвата, мм

40

15

15

46

Габаритные размеры, мм, (длина^х ширина ^х высота)

145x74x42

135x46x21

135x46x21

152x78x42

Масса, кг

0,34

0,19

0,19

0,35

Примечания

1изм. - измеренное значение силы тока, А; 1п - предел измерений силы тока, А

Наименование характеристики

Значение для модификаций

CT7731

CT7736

CT7742

Пределы измерений силы

10;

50;

500;

переменного тока, А

100

500

1000;

2000

Пределы допускаемой

±(0,011 ^1изм.+

±(0,021 !изм.+

±(0,016^изм.+

абсолютной погрешности

0,051-1п);

0,06Ып);

0,021 -fa);

измерений силы

±(0,01 Мизм.+

±(0,021 !изм.+

±(0,016^изм.+

переменного тока, А

0,006-1п)

0,007-1п)

0,011 -fa);

±(0,016^изм.+

0,0075-fa)

Диапазон частот, Г ц

от 45 до 66

от 45 до 66

от 45 до 66

Пределы измерений силы

10;

50;

500;

постоянного тока, А

100

500

1000

Пределы допускаемой

±(0,015 ^1изм.+

±(0,0251изм.+

±(0,021изм.+

абсолютной погрешности

0,055-1п);

0,065-1п);

0,025-fa);

измерений силы

±(0,015^1изм.+

±(0,0251изм.+

±(0,021изм.+

переменного тока, А

0,01 -1и)

0,011 •fa)

0,015-fa)

Диаметр захвата, мм

33

33

55

Габаритные размеры, мм, (длина^х ширина ^х высота)

132x58x18

160x64x34

195x64x34

Масса, кг

0,25

0,32

0,25

Примечания

1изм. - измеренное значение силы тока, А; 1п - предел измерений силы тока, А
