Номер по Госреестру СИ: 32873-11
32873-11 Измерители мощности
(3000 мод. 3169-20, 3169-21, 3193, 3194, 3286-20, 3331, 3332, 3333, 3333-01, 3334, 3334-01, 3390)
Назначение средства измерений:
Измерители мощности серии 3000 модификаций 3169-20, 3169-21, 3193, 3194, 3286-20, 3331, 3332, 3333, 3333-01, 3334, 3334-01, 3390 (далее - измерители) предназначены для измерения:
- напряжения переменного тока;
- напряжения постоянного тока;
- силы переменного тока;
- частоты;
- активной, реактивной, полной мощностей;
- угла сдвига фаз (коэффициента мощности);
- уровня гармонических составляющих напряжения, тока, мощности..

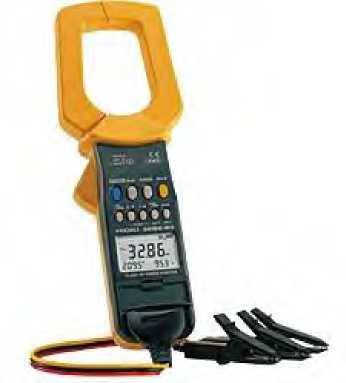

Внешний вид.
Измерители мощности
Рисунок № 1

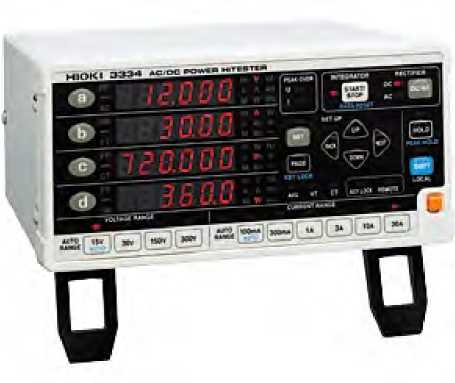

Внешний вид.
Измерители мощности
Рисунок № 2

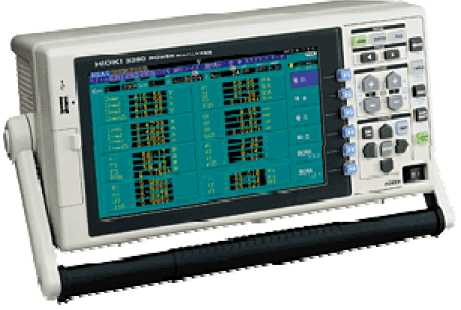

Внешний вид.
Измерители мощности
Рисунок № 3

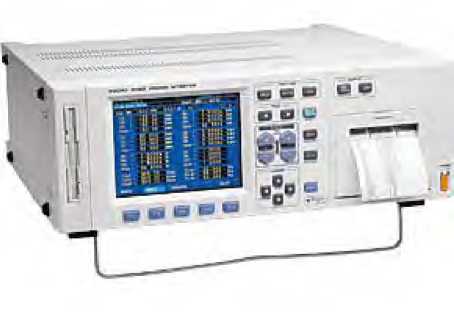

Внешний вид.
Измерители мощности
Рисунок № 4

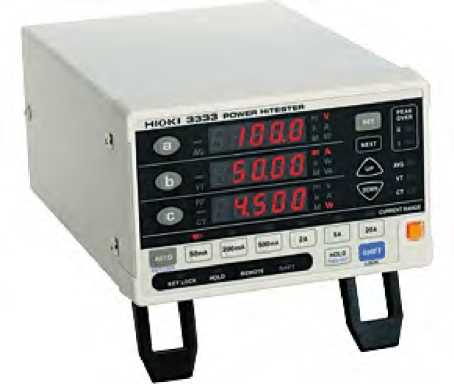

Внешний вид.
Измерители мощности
Рисунок № 5

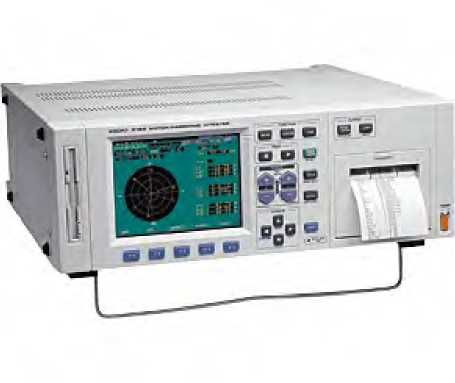

Внешний вид.
Измерители мощности
Рисунок № 6

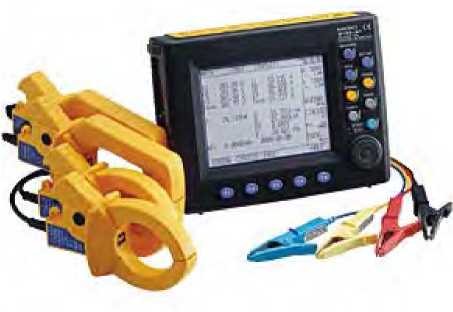

Внешний вид.
Измерители мощности
Рисунок № 7
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 25.11.2021
Номер записи - 118981
ID в реестре СИ - 341381
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Модификации СИ
нет данных, модификация 3333, мод. 3333, 3390, 3334, 3333, 3193, 3169-20, 3169-21, 3193, 3194, 3286-20, 3331, 3332,, 3000 мод. 3334, 3000 мод. 3169-20, 3169-21, 3193, 3194, 3286-20, 3331, 3332, 3333, 3333-01, 3334, 3334-01, 3390,
Производитель
Изготовитель - Фирма "HIOKI E.E. Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Статистика
Кол-во поверок - 42
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 8
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1894 дн.
Приказы РСТ, где упоминается данный тип СИ
№1744 от 2016.11.25 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Измерители мощности (3000 мод. 3169-20, 3169-21, 3193, 3194, 3286-20, 3331, 3332, 3333, 3333-01, 3334, 3334-01, 3390)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "HIOKI E.E. Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31985-12 11.09.2017 |
Омметры, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
31986-12 11.09.2017 |
Мегаомметры, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
32873-06 01.11.2011 |
Измерители мощности однофазные, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
5 лет | |
|
32873-11 25.11.2021 |
Измерители мощности, 3000 мод. 3169-20, 3169-21, 3193, 3194, 3286-20, 3331, 3332, 3333, 3333-01, 3334, 3334-01, 3390 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
5 лет |
|
32874-06 01.11.2011 |
Анализаторы мощности, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
5 лет | |
|
37645-08 |
Мегаомметр, 3453 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
48839-12 25.11.2021 |
Анализаторы качества электрической энергии, 3000 мод. 3196, 3197, PW3198 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
5 лет |
|
50231-12 22.06.2017 |
Клещи электроизмерительные, 3000 мод. 3280-10, 3280-20, 3281, 3282, 3283, 3284, 3285, 3285-20, 3287, 3288, 3288-20, 3290, 3290-10, 3291-50, 3293-50 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
52141-12 20.11.2027 |
Мультиметры цифровые, HIOKI мод. 3237, 3237-01, 3238, 3238-01, 3239, 3239-01, 3244-60, 3245-60, 3246-60, 3255-50 3256-50, 3257-50, 3258, DT4281, DT4282 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
55170-13 10.10.2018 |
Мегаомметры, HIOKI IR4056-20, HIOKI IR4057-20 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
56206-14 23.11.2023 |
Приборы измерительные регистрирующие, Hioki мод. LR5000, LR8400, 8423, 3650 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
1 год | |
|
56207-14 17.01.2019 |
Приборы измерительные регистрирующие многоканальные, Hioki серии 8000 мод. 8200, 8826, 8860, 8870-20, MR8847, MR8875, MR8880-20 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
56774-14 08.02.2024 |
Мультиметры цифровые, HIOKI серии DT42XX Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
57084-14 16.04.2019 |
Измерители мощности, 3000 мод. 3193-10, 3390-10, PW3336, PW3336-01, PW3336-02, PW3336-03, PW3337, Pw3337-01, PW3337-02, PW3337-03, PW33360-20, PW3360-21 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
5 лет |
|
60136-15 27.12.2024 |
Измерители иммитанса, 3500 (мод. IM3590, IM3570, IM3533, IM3533-01, IM3523, 3535, 3532-50, 3522-50, 3511-50, 3506-10, 3505, 3504-60, 3504-50, 3504-40) Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
60687-15 28.02.2025 |
Омметры, 3500 мод. RM3542, RM3542-01, RM3543, RM3543-01, RM3544, RM3544-01, RM3545, RM3545-01, RM3545-02, RM3548 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
61565-15 11.09.2025 |
Мегаомметры, ST5520 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
61566-15 11.09.2021 |
Измерители сопротивления заземления, FT Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
64274-16 24.06.2026 |
Измерители иммитанса, IM3536 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
69068-17 25.10.2027 |
Клещи электроизмерительные, HIOKI серий CM, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
69643-17 05.12.2027 |
Мегаомметры, HIOKI серий IR, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
74029-19 15.02.2024 |
Анализаторы качества электроэнергии, HIOKI серии 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
5 лет |
|
77990-20 01.04.2025 |
Измерители мощности, HIOKI серии 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
31122-06 01.03.2011 |
Приборы измерительные регистрирующие, серии 8000 модификации 8205-10, 8206-10, 8715-01 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
1 год | |
|
31121-06 01.03.2011 |
Приборы измерительные регистрирующие многоканальные, серии 8000 модификации 8807-01, 8807-51, 8808-01, 8808-51, 8826, 8835, 8841, 8842, 8855 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
1 год | |
|
31120-06 01.03.2011 |
Приборы измерительные регистрирующие, серии 8000 модификации 8420-51, 8421-51, 8422-51 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
88586-23 |
Измеритель тока утечки, HIOKI ST5540 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Измерители мощности (3000 мод. 3169-20, 3169-21, 3193, 3194, 3286-20, 3331, 3332, 3333, 3333-01, 3334, 3334-01, 3390)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 11 | 2 | 9 | 0 | 11 | 2 | 9 | ||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители мощности (3000 мод. 3169-20, 3169-21, 3193, 3194, 3286-20, 3331, 3332, 3333, 3333-01, 3334, 3334-01, 3390)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калужский ЦСМ Калужская область |
5200 | 8029 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
7769 | 8029 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1710 | 8029 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
12000 | 8029 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
13464 | 8029 |
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 3.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО служит для передачи результатов измерений из внутренней памяти прибора в компьютер через интерфейсы связи, для передачи результатов измерений в среду разработки приложений измерения, тестирования и управления LabView, для анализа результатов измерений и создания отчетов. ПО не является метрологически значимым.
|
Таблица 3 - Характеристики программного обеспечения ( |
ПО) | ||||
|
Тип прибора |
Наименование ПО |
Идентификацион ное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
3169-20, 3169-21 |
Встроен ное |
Отсутствует |
1.06 |
F64F4BA4082D89267F CAD58A06543678 |
md5 |
|
Внешнее |
0.02 |
1759F137BBA2A661A B35FBB5A4D59A4E |
md5 | ||
|
Внешнее |
POWER MEASUREMENT SUPPORT SOFTWARE 9625 |
2.00 |
97407D7CDA85A80C0 84905B7F064E256 |
md5 | |
|
3193 |
Встроен ное |
Отсутствует |
1.32 |
2FA49908755936EB7E 8F9A107B2CC8F3 |
md5 |
|
Внешнее |
1.00 |
639A8BA25390D75B76 1E3574EF8CA2EC |
md5 | ||
|
3194 |
Встроен ное |
Отсутствует |
1.21 |
B84B211BA8C4DC06D 7302E7FEA3C5E2C |
md5 |
|
Внешнее |
- |
- |
- |
- | |
|
3286-20 |
Встроен ное |
Отсутствует |
1.00 |
0EEDEDA24B0B74C91 B663985C73A3AF0 |
md5 |
|
Внешнее |
- |
- |
- |
- | |
|
3331 |
Встроен ное |
Отсутствует |
2.01 |
7D2181A40D37BF1DF 1E068B52CF97A32 |
md5 |
|
Внешнее |
- |
- |
- |
- | |
|
Тип прибора |
Наименование ПО |
Идентификацион ное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
3332 |
Встроен ное |
Отсутствует |
2.01 |
7D2181A40D37BF1DF 1E068B52CF97A32 |
md5 |
|
Внешнее |
Sample Software |
1.00 |
FF6A2460D3A711FCC 7540A9E21BA5CAC |
md5 | |
|
3333,3333-01 |
Встроен ное |
Отсутствует |
1.00 |
3642274AC13B3A06FE 966E04E48C4E5D |
md5 |
|
Внешнее |
Sample Software |
1.00 |
FF6A2460D3A711FCC 7540A9E21BA5CAC |
md5 | |
|
3334,3334-01 |
Встроен ное |
Отсутствует |
1.11 |
1759F137BBA2A661A B35FBB5A4D59A4E |
md5 |
|
Внешнее |
Sample Software |
1.00 |
FF6A2460D3A711FCC 7540A9E21BA5CAC |
md5 | |
|
3390 |
Встроен ное |
Отсутствует |
1.07 |
CF0642B3AF0FBE0CF A3B48810072B82F |
md5 |
|
Внешнее |
1.03 |
97DEFCB3D8FEA6089 688A80B44C06C5F |
md5 | ||
|
Внешнее |
1.00 |
EEB3967ACE3A4E135 46D412A0083ED7E |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям мощности серии 3000 модификаций 3169-20, 3169-21, 3193, 3194, 3286-20, 3331, 3332, 3333, 3333-01, 3334, 3334-01, 3390
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. Техническая документация фирмы «HIOKI E.E. Corporation», Япония.
лист № 16 всего листов 16
Поверка
Поверкаосуществляется по документу МП 32873-11 «Измерители мощности серии 3000 модификаций 3169-20, 3169-21, 3193, 3194, 3286-20, 3331, 3332, 3333, 3333-01, 3334, 3334-01, 3390. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2011 года.
Средства поверки: калибратор переменного тока «Ресурс-К2» (кл. т. 0,05/0,01), калибратор универсальный Fluke 9100 (± 0,006 %), трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05), амперметр Д5017 (кл. т. 0,2).
Изготовитель
Фирма «HIOKI E.E. Corporation», Япония.
Адрес: 81 Koizumi, Ueda, Nagano, 386-1192, Japan.
Тел.: +81-268-28-0562 Факс: +81-268-28-0568
Web-сайт: http://www.hioki.co.jp
Заявитель
ЗАО «ТЕККНОУ», г. Санкт-Петербург.Адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская д. 17, корп.3, литер Е, пом.1-Н.
Тел. (812) 324-56-27 Факс: (812) 324-56-29
Web-сайт: http://www.tek-know.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Измерители представляют собой многофункциональные переносные цифровые электроизмерительные приборы, позволяющие проводить измерения в однофазных двухпроводных, однофазных трехпроводных, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях.
Приборы изготавливаются в двенадцати модификациях: 3169-20, 3169-21, 3193, 3194,
3286-20, 3331, 3332, 3333, 3333-01, 3334, 3334-01, 3390, отличающихся функциональными возможностями, метрологическими характеристиками и конструкцией.
Измерители комплектуются токоизмерительными клещами модификаций 9272-10,
9277, 9278, 9279, 9660, 9661, 9667, 9669, 9694, 9695-02, 9695-03 (в зависимости от заказа) и датчиками тока модификаций СТ 6862, СТ 6863, СТ 6865, СТ 9709 (в зависимости от заказа).
Принцип действия измерителей заключается в аналого-цифровом преобразовании
входных аналоговых сигналов тока и напряжения с помощью АЦП, последующей математической обработкой измеренных величин и отображении результатов на жидкокристаллическом дисплее.
Основные узлы измерителей: входные первичные преобразователи тока и напряжения, модули АЦП, блок питания, микропроцессор, ЖК-дисплей, клавиатура.
Управление процессом измерения и вывода данных осуществляется при помощи встроенного микропроцессора посредством системы меню. Результаты отображаются на дисплее в виде цифровых значений, графиков, векторных диаграмм, спектров, гистограмм, индикаторов режимов измерений, единиц измерений и предупреждающих индикаторов.
Для регистрации, хранения и передачи полученных результатов измерений (кроме
встроенной энергонезависимой памяти) приборы оборудованы разъемом для подключения карты памяти, дисководом гибких дисков, принтером (в зависимости от модификации). Для связи с персональным компьютером приборы оснащены интерфейсами передачи данных GP-IB, RS232, USB, Ethernet (LAN). Для подключения внешних устройств измерители оснащены аналоговыми выходами.
Приборы оснащены внутренними часами и таймером. Приборы имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, усреднения.
Модификации 3333-01 и 3334-01 отличаются от модификаций 3333 и 3334 наличием интерфейса GP-IB.
Конструктивно приборы размещены в пластиковых (либо металлических) корпусах. На лицевой панели расположены дисплей и клавиатура. На боковых и задних панелях размещены измерительные входы, разъемы интерфейсов, питания.
Таблица 1 - Перечень физических величин, измеряемых и вычисляемых приборами
|
Величина |
Модификация | ||||
|
3169-20, 3169-21 |
3193 |
3194 |
3286-20 |
3331 | |
|
Напряжение переменного тока |
+ |
+ |
+ |
+ |
+ |
|
Напряжение постоянного тока |
+ |
+ | |||
|
Сила переменного тока |
+ |
+ |
+ |
+ |
+ |
|
Сила постоянного тока |
+ |
+ | |||
|
Частота |
+ |
+ |
+ |
+ |
+ |
|
Активная мощность |
+ |
+ |
+ |
+ |
+ |
|
Реактивная мощность |
+ |
+ |
+ |
+ |
+ |
|
Полная мощность |
+ |
+ |
+ |
+ |
+ |
|
Угол сдвига фаз |
+ |
+ |
+ |
+ | |
|
Коэффициент мощности |
+ |
+ |
+ |
+ |
+ |
|
Уровень гармонических составляющих напряжения |
+ |
+ |
+ |
+ | |
|
Уровень гармонических составляющих тока |
+ |
+ |
+ |
+ | |
|
Уровень гармонических составляющих активной мощности |
+ |
+ |
+ | ||
|
Суммарный коэффициент нелинейных искажений напряжения |
+ |
+ |
+ | ||
|
Суммарный коэффициент нелинейных искажений тока |
+ |
+ |
+ | ||
|
Кратковременная доза фликера |
+ | ||||
|
Длительная доза фликера |
+ | ||||
Таблица 2 - Перечень физических величин, измеряемых и вычисляемых приборами
|
Величина |
Модификация | |||
|
3332 |
3333, 3333-01 |
3334, 3334-01 |
3390 | |
|
Напряжение переменного тока |
+ |
+ |
+ |
+ |
|
Напряжение постоянного тока |
+ |
+ | ||
|
Сила переменного тока |
+ |
+ |
+ |
+ |
|
Сила постоянного тока |
+ |
+ | ||
|
Частота |
+ |
+ |
+ | |
|
Активная мощность |
+ |
+ |
+ |
+ |
|
Реактивная мощность |
+ |
+ | ||
|
Полная мощность |
+ |
+ |
+ |
+ |
|
Угол сдвига фаз |
+ |
+ | ||
|
Коэффициент мощности |
+ |
+ |
+ |
+ |
|
Уровень гармонических составляющих напряжения |
+ | |||
|
Уровень гармонических составляющих тока |
+ | |||
|
Уровень гармонических составляющих активной мощности |
+ | |||
|
Суммарный коэффициент нелинейных искажений напряжения |
+ | |||
|
Суммарный коэффициент нелинейных искажений тока |
+ | |||
Примечание: «+» - функция присутствует.
Измерители мощности вычисляют реактивную и полную мощности, угол сдвига фаз, коэффициент мощности и уровень гармонических составляющих в соответствии с формулами:
-
- реактивная мощность Q = у S2 - P2 ;
-
- полная мощность P = U х I;
-
- угол сдвига фаз у = cos-1 (P / S);
-
- коэффициент мощности cosq = P / S ;
-
- уровень гармонических составляющих вычисляется на основе преобразования Фурье.
td P
О « Q
SlW"
Й
в*е о
о .--
t '4x,ya®ssftJ«wsSK
Bk ^4WV^\4'A^A«4<-
C C
3193
U в
3194
3286-20
3331
3333, 3333-01
3332
3334, 3334-01
3390
В комплект поставки измерителей серии 3000 входят:
-
- измеритель (в соответствии с заказом);
-
- руководство по эксплуатации;
-
- методика поверки;
-
- измерительные кабели;
-
- сумка для переноски.
Основные метрологические и технические характеристики измерителей мощности серии 3000 приведены в таблицах 4 - 16.
Таблица 4 - Метрологические характеристики модификации 3169-20, 3169-21
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешно сти |
|
Напряжение переменного тока, В |
От 0 до 150 |
± (0,002Хизм. + 0,001 Хк.) |
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
Сила переменного тока, А |
Определяется типом применяемых токоизмерительных клещей |
± (0,002Хизм. + 0,001Хк. + погрешность токоизмерительных клещей) |
|
Частота, Гц |
От 40 до 70 |
± (0,005Хизм. + 1 е.м.р.) |
|
Активная мощность, Вт |
Определяется пределами измерения напряжения и силы тока |
± (0,002Хизм. + 0,001Хк. + погрешность токоизмерительных клещей) |
|
Уровень гармонических составляющих напряжения |
С 1 по 50 |
± (0,03Хизм. + погрешность измерения напряжения) |
|
Уровень гармонических составляющих тока |
С 1 по 50 |
± (0,03Хизм. + погрешность измерения силы тока + погрешность токоизмерительных клещей) |
Примечания: Хизм. - измеренное значение величины;
Хк - верхний предел измерений; е. м. р. - единица младшего разряда.
Таблица 5 - Метрологические характеристики модификаций 3193, 3194 со сменным модулем 9600
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Напряжение переменного тока, В |
От 0 до 6 |
± (0,001Хизм. + 0,001Хк.) |
|
От 0 до 15 | ||
|
От 0 до 30 | ||
|
От 0 до 60 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
От 0 до 1000 | ||
|
Напряжение постоянного тока, В |
От 0 до 6 |
± (0,001Хизм. + 0,002Хк.) |
|
От 0 до 15 | ||
|
От 0 до 30 | ||
|
От 0 до 60 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
От 0 до 1000 | ||
|
Сила переменного тока, А |
От 0 до 0,2 |
± (0,001Хизм. + 0,001Хк.) |
|
От 0 до 0,5 | ||
|
От 0 до 1 | ||
|
От 0 до 2 | ||
|
От 0 до 5 | ||
|
От 0 до 10 | ||
|
От 0 до 20 | ||
|
От 0 до 50 | ||
|
Сила постоянного тока, А |
От 0 до 0,2 |
± (0,001Хизм. + 0,002Хк.) |
|
От 0 до 0,5 | ||
|
От 0 до 1 | ||
|
От 0 до 2 | ||
|
От 0 до 5 | ||
|
От 0 до 10 | ||
|
От 0 до 20 | ||
|
От 0 до 50 | ||
|
Частота, Гц |
От 45 до 66 |
± (0,001Хизм. + 1 е.м.р.) |
|
Активная мощность, Вт |
Определяется пределами измерения напряжения и силы тока |
± (0,001Хизм. + 0,001Хк.) |
Примечания: Хизм. - измеренное значение величины;
Хк - верхний предел измерений;
е.м.р. - единица младшего разряда.
Таблица 6 - Метрологические характеристики модификаций 3193, 3194 со сменным модулем 9601
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Напряжение переменного тока, В |
От 0 до 60 |
± (0,001Хизм. + 0,001Хк.) |
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
От 0 до 1000 |
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Сила переменного тока, А |
От 0 до 0,2 |
± (0,001Хизм. + 0,001Хк.) |
|
От 0 до 0,5 | ||
|
От 0 до 1 | ||
|
От 0 до 2 | ||
|
От 0 до 5 | ||
|
От 0 до 10 | ||
|
От 0 до 20 | ||
|
От 0 до 50 | ||
|
Частота, Гц |
От 45 до 66 |
± (0,001Хизм. + 1 е.м.р.) |
|
Активная мощность, Вт |
Определяется пределами измерения напряжения и силы тока |
± (0,001Хизм. + 0,001Хк.) |
Примечания: Хизм. - измеренное значение величины;
Хк - верхний предел измерений; е. м. р. - единица младшего разряда.
Таблица 7 - Метрологические характеристики модификаций 3193, 3194 со сменным модулем
9602
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Напряжение переменного тока, В |
От 0 до 6 |
± (0,001Хизм. + 0,001Хк.) |
|
От 0 до 15 | ||
|
От 0 до 30 | ||
|
От 0 до 60 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
Напряжение постоянного тока, В |
От 0 до 6 |
± (0,001Хизм. + 0,002Хк.) |
|
От 0 до 15 | ||
|
От 0 до 30 | ||
|
От 0 до 60 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
Сила переменного тока, А |
Определяется типом применяемых токоизмерительных клещей |
± (0,001Хизм. + 0,001Хк. + погрешность токоизмерительных клещей) |
|
Сила постоянного тока, А |
Определяется типом применяемых токоизмерительных клещей |
± (0,001Хизм. + 0,001Хк. + погрешность токоизмерительных клещей) |
|
Частота, Гц |
От 45 до 66 |
± (0,001Хизм. + 1 е.м.р.) |
|
Активная мощность, Вт |
Определяется пределами измерения напряжения и силы тока |
± (0,001Хизм. + 0,001Хк. + погрешность токоизмерительных клещей) |
Примечания: Хизм. - измеренное значение величины;
Хк - верхний предел измерений;
е. м. р. - единица младшего разряда.
Таблица 8 - Метрологические характеристики модификаций 3193, 3194 со сменным модулем
9603-01
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности | |
|
Частота, Гц |
От 1 Гц до 100 кГц |
±0,002Хк. | |
|
Напряжение постоянного тока, В |
От 0 до 10 |
± (0,001Хизм. + 0,001Хк.) | |
|
Примечания: Хизм. - измеренное Хк - верхний преде Таблица 9 - Метрологические ха |
значение величины; л измерений. рактеристики модификации 3193 со сменным модулем 9605 | ||
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности | |
|
Уровень гармонических составляющих напряжения |
С 1 по 50 |
± (0,005Хизм. + 0,0005Хк.) | |
|
Уровень гармонических составляющих тока |
С 1 по 50 |
± (0,005Хизм. + 0,0005Хк. + погрешность токоизмерительных клещей) | |
|
Уровень гармонических составляющих активной мощности |
С 1 по 50 |
± (0,01Хизм. + 0,001Хк. + погрешность токоизмерительных клещей) | |
|
Кратковременная доза фликера |
От 0 до 10 |
± (0,005Хизм. + 0,0005Хк.) | |
|
Длительная доза фликера |
От 0 до 10 |
± (0,005Хизм. + 0,0005Хк.) | |
Примечания: Хизм. - измеренное значение величины;
Хк - верхний предел измерений.
Таблица 10 - Метрологические характеристики модификации 3194
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Уровень гармонических составляющих напряжения |
С 1 по 50 |
± (0,005Хизм. + 0,0005Хк.) |
|
Уровень гармонических составляющих тока |
С 1 по 50 |
± (0,005Хизм. + 0,0005Хк.) |
|
Уровень гармонических составляющих активной мощности |
С 1 по 50 |
± (0,005Хизм. + 0,0005Хк.) |
|
Частота, Гц |
От 45 до 66 |
± (0,001Хизм. + 1 е.м.р.) |
Примечания: Хизм. - измеренное значение величины;
Хк - верхний предел измерений; е.м.р. - единица младшего разряда.
Таблица 11 - Метрологические . характеристики модификации 3286-20
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Напряжение переменного тока, В |
От 0 до 150 От 0 до 300 От 0 до 600 |
± (0,01Хизм. + 3 е.м.р.) |
|
Сила переменного тока, А |
От 0 до 20 От 0 до 200 От 0 до 1000 |
± (0,013Хизм. + 3 е.м.р.) |
|
Частота, Гц |
От 45 до 66 |
± (0,003Хизм. + 1 е.м.р.) |
|
Активная мощность, кВт |
От 3 до 600 - для однофазной сети От 6 до 1200 - для трехфазной сети |
± (0,023Хизм. + 5 е.м.р.) - для однофазной сети ± (0,03Хизм. + 10 е.м.р.) - для трехфазной сети |
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Уровень гармонических составляющих напряжения |
С 1 по 20 |
(1) ± (0,03Хизм. + 10 е.м.р.) (2-6) ± (0,035Хизм. + 10 е.м.р.) (7-8) ± (0,045Хизм. + 10 е.м.р.) (9-10) ± (0,05Хизм. + 10 е.м.р.) (11-15) ± (0,07Хизм. + 10 е.м.р.) (16-20) ± (0,1Хизм. + 10 е.м.р.) |
|
Уровень гармонических составляющих тока |
С 1 по 20 |
(1) ± (0,03Хизм. + 10 е.м.р.) (2-6) ± (0,035Хизм. + 10 е.м.р.) (7-8) ± (0,045Хизм. + 10 е.м.р.) (9-10) ± (0,05Хизм. + 10 е.м.р.) (11-15) ± (0,07Хизм. + 10 е.м.р.) (16-2о) ± (о,1Хизм. + 10 е.м.р.) |
Примечания: Хизм. - измеренное значение величины;
Хк - верхний предел измерений; е. м. р. - единица младшего разряда.
Таблица 12 - Метрологические характеристики модификации 3331
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Напряжение переменного тока, В |
От 0 до 150 |
± (0,001Хизм. + 0,001Хк.) |
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
Сила переменного тока, А |
От 0 до 0,5 |
± (0,001Хизм. + 0,001Хк.)* |
|
От 0 до 1 | ||
|
От 0 до 2 | ||
|
От 0 до 5 | ||
|
От 0 до 10 | ||
|
От 0 до 20 | ||
|
От 0 до 50 | ||
|
Частота, Гц |
От 45 до 66 |
± (0,001Хизм. + 1 е.м.р.) |
|
Активная мощность, Вт |
Определяется пределами измерения напряжения и силы тока |
± (0,001Хизм. + 0,001Хк.)* |
Примечания: * - погрешность измерения силы тока в диапазоне от 30 до 50 А составляет
± 0,002Хк.
Хизм. - измеренное значение величины; Хк - верхний предел измерений;
е. м. р. - единица младшего разряда.
Таблица 13 - Метрологические характеристики модификации 3332
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Напряжение переменного тока, В |
От 0 до 15 |
± (0,001Хизм. + 0,001Хк.) |
|
От 0 до 30 | ||
|
От 0 до 60 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
Сила переменного тока, А |
От 0 до 0,001 |
± (0,001Хизм. + 0,001Хк.)* |
|
От 0 до 0,002 | ||
|
От 0 до 0,005 |
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Сила переменного тока, А |
От 0 до 0,01 |
± (0,001Хизм. + 0,001Хк.)* |
|
От 0 до 0,02 | ||
|
От 0 до 0,05 | ||
|
От 0 до 0,1 | ||
|
От 0 до 0,2 | ||
|
От 0 до 0,5 | ||
|
От 0 до 1 | ||
|
От 0 до 2 | ||
|
От 0 до 5 | ||
|
От 0 до 10 | ||
|
От 0 до 20 | ||
|
От 0 до 50 | ||
|
Частота, Гц |
От 45 до 66 |
± (0,001Хизм. + 1 е.м.р.) |
|
Активная мощность, Вт |
Определяется пределами измерения напряжения и силы тока |
± (0,001Хизм. + 0,001Хк.)* |
Примечания: * - погрешность измерения силы тока в диапазоне от 30 до 50 А составляет ± 0,002Хк.
Хизм. - измеренное значение величины; Хк - верхний предел измерений; е.м.р. - единица младшего разряда.
Таблица 14 - Метрологические характеристики модификации 3333, 3333-01
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Напряжение переменного тока, В |
От 20 до 300 |
± (0,001Хизм. + 0,001Хк.) |
|
Сила переменного тока, А |
От 0 до 0,05 |
± (0,001Хизм. + 0,001Хк.) |
|
От 0 до 0,2 | ||
|
От 0 до 0,5 | ||
|
От 0 до 2 | ||
|
От 0 до 5 | ||
|
От 0 до 20 | ||
|
Активная мощность, Вт |
Определяется пределами измерения напряжения и силы тока |
± (0,001Хизм. + 0,001Хк.) |
Примечания: Хизм. - измеренное значение величины; Хк - верхний предел измерений.
Таблица 15 - Метрологические . характеристики модификации 3334, 3334-01
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Напряжение переменного тока, В |
От 0 до 15 |
± (0,001Хизм. + 0,001Хк.) |
|
От 0 до 30 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
Напряжение постоянного тока, В |
От 0 до 15 |
± (0,001Хизм. + 0,002Хк.) |
|
От 0 до 30 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
Сила переменного тока, А |
От 0 до 0,1 |
± (0,001Хизм. + 0,001Хк.)* |
|
От 0 до 0,3 |
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Сила переменного тока, А |
От 0 до 1 |
± (0,001Хизм. + 0,001Хк.)* |
|
От 0 до 3 | ||
|
От 0 до 10 | ||
|
От 0 до 30 | ||
|
Сила постоянного тока, А |
От 0 до 0,1 |
± (0,001Хизм. + 0,002Хк.) |
|
От 0 до 0,3 | ||
|
От 0 до 1 | ||
|
От 0 до 3 | ||
|
От 0 до 10 | ||
|
От 0 до 30 | ||
|
Частота, Гц |
От 45 до 66 |
± 0,003Хизм. |
|
Активная мощность, Вт |
Определяется пределами измерения напряжения и силы тока |
± (0,001Хизм. + 0,001Хк.)* |
Примечания: * - погрешность измерения силы тока и мощности в диапазоне входной величины
от 50 до 100 % от диапазона измерений составляет ± 0,002Хк. Хизм. - измеренное значение величины;
Хк - верхний предел измерений.
Таблица 16 - Метрологические, характеристики модификации 3390
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Напряжение переменного тока, В |
От 0 до 15 |
± (0,00075Хизм. + 0,00075Хк.) |
|
От 0 до 30 | ||
|
От 0 до 60 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
От 0 до 1000 | ||
|
Напряжение постоянного тока, В |
От 0 до 15 |
± (0,0015Хизм. + 0,0015Хк.) |
|
От 0 до 30 | ||
|
От 0 до 60 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
От 0 до 1000 | ||
|
Сила переменного тока, А |
Определяется типом применяемых токоизмерительных клещей |
± (0,00075Хизм. + 0,00075Хк. + погрешность токоизмерительных клещей) |
|
Сила постоянного тока, А |
Определяется типом применяемых токоизмерительных клещей |
± (0,0015Хизм. + 0,0015Хк. + погрешность токоизмерительных клещей) |
|
Частота, Гц |
От 45 до 66 |
± (0,00075Хизм. + 1 е.м.р.) |
|
Активная мощность, Вт |
Определяется пределами измерения напряжения и силы тока |
± (0,00075Хизм. + 0,00075Хк. + погрешность токоизмерительных клещей)* |
|
Уровень гармонических составляющих напряжения |
С 1 по 100 |
± (0,0045Хизм. + + 0,0015Хк.) |
|
Уровень гармонических составляющих тока |
С 1 по 100 |
± (0,0045Хизм. + + 0,0015Хк.) |
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Уровень гармонических составляющих активной мощности |
С 1 по 100 |
± (0,0045Хизм. + + 0,0015Хк.) |
|
Напряжение постоянного тока, В** |
От 0 до 1, от 0 до 5, от 0 до 10 |
± (0,0015Хизм. + 0,0015Хк.) |
|
Частота, Гц** |
От 1 до 100 кГц |
± (0,00075Хизм. + 3 е.м.р.) |
|
Частота следования импульсов, Гц** |
От 0,5 до 5 кГц |
± (0,00075Хизм. + 3 е.м.р.) |
Примечания: Хизм. - измеренное значение величины;
Хк - верхний предел измерений;
е. м. р. - единица младшего разряда;
* - при измерении активной мощности постоянных напряжения и тока погрешность составляет ± (0,0015Хизм. + 0,0015Хк. + погрешность токоизмерительных клещей);
** - при укомплектовании прибора сменными блоками 9791 или 9793.
токоизмерительных клещей и датчиков тока, используемых совместно с измерителями мощности серии 3000, приведены в таблицах 17 - 20.
Таблица 17 - токоизмерительных клещей
|
Характеристика |
Модификация | |||
|
9272-10 |
9277 |
9278 |
9279 | |
|
Номинальное значение силы переменного тока, А |
20, 200 |
От 0 до 20 |
От 0 до 200 |
От 0 до 500 |
|
Пределы допускаемой погрешности измерения силы переменного тока, А |
± (0,003Хизм. + 0,0001Хк.) |
± (0,005Хизм. + 0,0005Хк.) |
± (0,005Хизм. + 0,0005Хк.) |
± (0,005Хизм. + 0,0005Хк.) |
|
Диапазон частот, Гц |
От 45 до 66 |
От 45 до 66 и пост. ток |
От 45 до 66 и пост. ток |
От 45 до 66 и пост. ток |
|
Диаметр захвата, мм |
46 |
20 |
20 |
20 |
|
Габаритные размеры, мм, (длинах ширинах высота) |
188х78х35 |
176х63х34 |
176х63х34 |
220х103х44 |
|
Масса, кг |
0,43 |
0,43 |
0,43 |
0,86 |
Примечания: Хизм. - измеренное значение величины; Хк - верхний предел измерений.
Таблица 18 - токоизмерительных клещей (продолжение)
|
Характеристика |
Модификация | |||
|
9660 |
9661 |
9667 |
9669 | |
|
Номинальное значение силы переменного тока, А |
100 |
500 |
500; 5000 |
1000 |
|
Пределы допускаемой погрешности измерения силы переменного тока, А |
± (0,003Хизм. + 0,0002Хк.) |
± (0,003Хизм. + 0,0001 Хк.) |
± (0,02Хизм. + 1,5 А); ± (0,02Хизм. + 15 А) |
± (0,01Хизм. + 0,0001Хк.) |
|
Диапазон частот, Гц |
От 45 до 66 |
От 45 до 66 |
От 45 до 66 |
От 45 до 66 |
|
Диаметр захвата, мм |
15 |
46 |
254 |
80х55х20 |
|
Характеристика |
Модификация | |||
|
9660 |
9661 |
9667 |
9669 | |
|
Габаритные размеры, мм, (длинах ширинах высота) |
135х46х21 |
151х77х42 |
86х57х30 |
188х100х42 |
|
Масса, кг |
0,23 |
0,36 |
0,24; 0,14 |
0,59 |
Примечания: Хизм. - измеренное значение величины; Хк - верхний предел измерений.
Таблица 19 - токоизмерительных клещей (продолжение)
|
Характеристика |
Модификация | ||
|
9694 |
9695-02 |
9695-03 | |
|
Номинальное значение силы переменного тока, А |
5 |
50 |
100 |
|
Пределы допускаемой погрешности измерения силы переменного тока, А |
± (0,003Хизм. + 0,0002Хк.) |
± (0,003Хизм. + 0,0002Хк.) |
± (0,003Хизм. + 0,0002Хк.) |
|
Диапазон частот, Гц |
От 45 до 66 |
От 45 до 66 |
От 45 до 66 |
|
Диаметр захвата, мм |
15 |
15 |
15 |
|
Габаритные размеры, мм, (длина х ширина х высота) |
135х46х21 |
58х51х19 |
58х51х19 |
|
Масса, кг |
0,23 |
0,05 |
0,05 |
Примечания: Хизм. - измеренное значение величины; Хк - верхний предел измерений.
Таблица 20 - датчиков тока
|
Характеристика |
Модификация | |||
|
СТ 6862 |
СТ 6863 |
СТ 6865 |
СТ 9709 | |
|
Номинальное значение силы переменного тока, А |
50 |
200 |
1000 |
500 |
|
Пределы допускаемой погрешности измерения силы переменного тока, А |
± (0,0005Хизм. + 0,0001Хк.) |
± (0,0005Хизм. + 0,0001Хк.) |
± (0,0005Хизм. + 0,0001Хк.) |
± (0,0005Хизм. + 0,0001Хк.) |
|
Диапазон частот, Гц |
От 45 до 66 и пост. ток |
От 45 до 66 и пост. ток |
От 45 до 66 и пост. ток |
От 45 до 66 и пост. ток |
|
Диаметр окна для проводника, мм |
26 |
26 |
36 |
36 |
|
Габаритные размеры, мм, (длинах ширинах высота) |
70х53х100 |
70х53х100 |
160х112х50 |
160х112х50 |
|
Масса, кг |
0,34 |
0,34 |
0,98 |
0,85 |
Примечания: Хизм. - измеренное значение величины; Хк - верхний предел измерений.
Таблица 21 - Основные технические характеристики измерителей мощности серии 3000
|
Характеристика |
Модификация | ||
|
3169-20, 3169-21 |
3193 |
3194 | |
|
Прочность изоляции |
Изоляция прибора выдерживает в течение 1 минуты напряжение переменного тока 5,5 кВ частотой 50/60 Гц |
Изоляция прибора выдерживает в течение 1 минуты напряжение переменного тока 5,5 кВ частотой 50/60 Гц |
Изоляция прибора выдерживает в течение 1 минуты напряжение переменного тока 5,5 кВ частотой 50/60 Гц |
|
Характеристика |
Модификация | ||
|
3169-20, 3169-21 |
3193 |
3194 | |
|
Электрическое питание |
Напряжение перемен ного тока от 100 до 240 В частотой 50/60 Гц |
Напряжение перемен ного тока от 100 до 240 В частотой 50/60 Гц |
Напряжение пере менного тока от 100 до 240 В частотой 50/60 Гц |
|
Дополнительная температурная погрешность, вызванная изменением температуры окружающего воздуха, /°С |
± 0,0002Хк. |
± 0,0003 Хк. |
± 0,0003 Хк. |
|
Габаритные размеры, мм, (длинах ширинах высота) |
210x160x60 |
430x370x150 |
430x370x150 |
|
Масса, кг |
1,2 |
15 |
13 |
|
Температура окружающего воздуха |
От 0 до + 40 °С |
От 0 до + 40 °С |
От 0 до + 40 °С |
|
Относительная влажность |
До 80 % |
До 80 % |
До 80 % |
Примечания: Хк - верхний предел измерений.
Таблица 22 - Основные технические характеристики измерителей мощности серии 3000 (продолжение)
|
Характеристика |
Модификация | ||
|
3286-20 |
3331 |
3332 | |
|
Прочность изоляции |
Изоляция прибора выдерживает в течение 1 минуты напряжение переменного тока 5,5 кВ частотой 50/60 Гц |
Изоляция прибора выдерживает в течение 1 минуты напряжение переменного тока 5,5 кВ частотой 50/60 Гц |
Изоляция прибора выдерживает в течение 1 минуты напряжение переменного тока 5,5 кВ частотой 50/60 Гц |
|
Электрическое питание |
Батарея 6LR61 (6LF22) напряжением 9 В |
Напряжение перемен ного тока от 100 до 240 В частотой 50/60 Гц |
Напряжение перемен ного тока от 100 до 240 В частотой 50/60 Гц |
|
Дополнительная температурная погрешность, вызванная изменением температуры окружающего воздуха, /°С |
± 0,001 Хк. |
± 0,0004Хк. |
± 0,0002Хк. |
|
Габаритные размеры, мм, (длинаx ширинаx высота) |
287x100x39 |
261x210x100 |
261x210x100 |
|
Масса, кг |
0,65 |
2,5 |
2,7 |
|
Температура окружающего воздуха |
От 0 до + 40 °С |
От 0 до + 40 °С |
От 0 до + 40 °С |
|
Относительная влажность |
До 80 % |
До 80 % |
До 80 % |
Примечания: Хк - верхний предел измерений.
Таблица 23 - Основные технические характеристики измерителей мощности серии 3000 (продолжение)
|
Характеристика |
Модификация | ||
|
3333,3333-01 |
3334, 3334-01 |
3390 | |
|
Прочность изоляции |
Изоляция прибора выдерживает в течение 15 секунд напряжение переменного тока 3,5 кВ частотой 50/60 Гц |
Изоляция прибора выдерживает в течение 15 секунд напряжение переменного тока 3,5 кВ частотой 50/60 Гц |
Изоляция прибора выдерживает в течение 1 минуты напряжение переменного тока 5,3 кВ частотой 50/60 Гц |
|
Характеристика |
Модификация | ||
|
3333,3333-01 |
3334,3334-01 |
3390 | |
|
Электрическое питание |
Напряжение пере менного тока от 100 до 240 В частотой 50/60 Гц |
Напряжение пере менного тока от 100 до 240 В частотой 50/60 Гц |
Напряжение пере менного тока от 100 до 240 В частотой 50/60 Гц |
|
Дополнительная температурная погрешность, вызванная изменением температуры окружающего воздуха, /°С |
± 0,0003 Хк. |
± 0,0003 Хк. |
± 0,0002Хк. |
|
Габаритные размеры, мм, (длинах ширинах высота) |
227x160x100 |
245x160x100 |
340x157x170 |
|
Масса, кг |
1,9 |
2,5 |
4,8 |
|
Температура окружающего воздуха |
От 0 до + 40 °С |
От 0 до + 40 °С |
От 0 до + 40 °С |
|
Относительная влажность |
До 80 % |
До 80 % |
До 80 % |
Примечания: Хк - верхний предел измерений.
