Номер по Госреестру СИ: 56207-14
56207-14 Приборы измерительные регистрирующие многоканальные
(Hioki серии 8000 мод. 8200, 8826, 8860, 8870-20, MR8847, MR8875, MR8880-20)
Назначение средства измерений:
Приборы измерительные регистрирующие многоканальные Hioki серии 8000 модификации 8200, 8826, 8860, 8870-20, MR8847, MR8875, MR8880-20 (далее - приборы) предназначены для измерений силы, напряжения постоянного и переменного тока, других неэлектрических величин, преобразованных в электрические сигналы, визуального наблюдения и исследования непрерывных, импульсных и однократных электрических процессов по аналоговым и цифровым каналам.

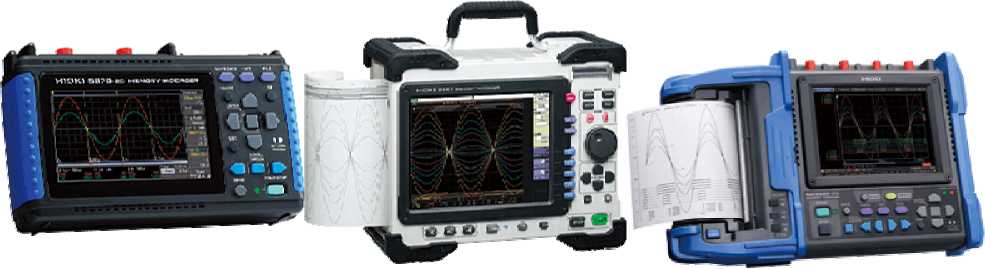

Внешний вид.
Приборы измерительные регистрирующие многоканальные
Рисунок № 1

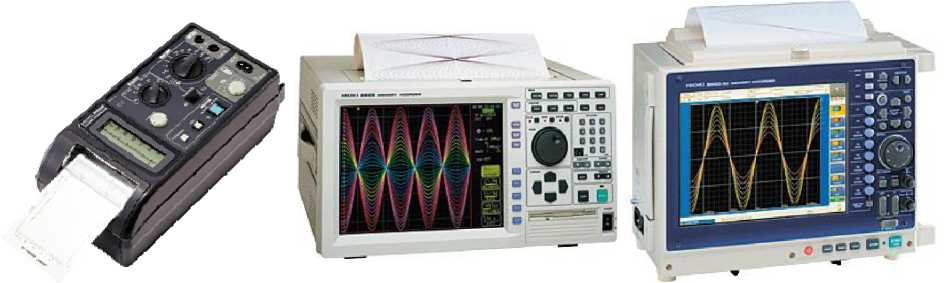

Внешний вид.
Приборы измерительные регистрирующие многоканальные
Рисунок № 2
Программное обеспечение
Прибор функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осу-
Лист № 2 Всего листов 15 ществляет все расчеты, связанные с обработкой входных сигналов, пересчетом полученных значений в единицы измеряемых величин и осуществляет диалог с внешними устройствами.
Идентификационные данные ПО модификаций приведены в таблице 1.
Таблица 1.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО мод.8826 |
V1.02 |
не доступен | ||
ПО мод.8860 |
V2.07 |
не доступен | ||
ПО мод.8870 |
V1.07 |
не доступен | ||
ПО мод. MR8847 |
V3.05 |
не доступен | ||
ПО мод. MR8875 |
V1.04 |
не доступен | ||
ПО мод. MR8880 |
V1.07 |
не доступен |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью приборов.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию типографическим способом и на прибор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам измерительным регистрирующим многоканальным Hioki серии 8000 модификации 8200, 8826, 8860, 8870-20, MR8847, MR8875, MR8880-20
-
1. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ 8.027-2001 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и ЭДС.
-
4. Техническая документация фирмы «HIOKI E.E. CORPORATION», Япония.
Поверка
Поверкаосуществляется по документу МП 2208- 0039 -2013 «Приборы измерительные регистрирующие многоканальные Hioki серии 8000 модификации 8200, 8826, 8860, 8870-20, MR8847, MR8875, MR8880-20. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в июле 2013 г.
Основное поверочное оборудование:
- многофункциональный калибратор TRX-IIR ,
- калибратор Martel 3001,
- установка поверочная универсальная УППУ - МЭ 3.1
Изготовитель
фирма «HIOKI E.E. CORPORATION», Япония,Адрес: 81 Koizumi, Ueda, Nagano, 386-1192 , Japan, TEL +81-268-28-0562 / FAX +81-268-28-0568 http://www.hioki.co.jp / E-mail: os-com@hioki.co.jp
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им . Д . И . Менделеева »,Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713
01-14, Е-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия приборов основан на преобразовании входных сигналов в цифровую форму быстродействующим АЦП, записи результатов измерений во внутреннюю память прибора или внешний накопитель и выводе их на экран или бумажный носитель.
Модификации приборов отличаются друг от друга количеством аналоговых каналов, функциональными возможностями, параметрами напряжения питания, размером дисплея, габаритными размерами, массой. Метрологические характеристики и измеряемые величины модификаций 8826, 8860, MR8847, MR8875 определяются применяемыми модулями. Модули выполнены в виде кассет с разъемами для входных сигналов и выполняют функции аналого-цифрового преобразования и передачи цифрового кода на основной блок прибора.
Конструктивно приборы имеют портативное и настольное исполнение.
По условиям эксплуатации приборы относятся к группе 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью воздуха до 80 % при температуре 25 °С за исключением модификаций MR8875, MR8880-20.
>ОДК1 S8?CU
рис.1 Вид приборов (модификации 8200, 8826, 8860, 8870-20, MR8847, MR8880-20).
8870-20, MR8847, MR8875 или MR8880-20 1 шт.
комплект ЗИП 1 комп.
Паспорт 1 экз.
Методика поверки МП 2208- 0039 -2013 1 экз.
Основные метрологические и технические характеристики приборов приведены в таблицах 2-15:
Таблица 2. Технические характеристики Hioki 8200
Наименование характеристики |
Значение характеристики |
1 |
2 |
Скорость регистрации, изм./с |
100 |
Тип дисплея |
ЖК, графический |
Тип принтера |
Встроенный, графический, термопринтер |
Размер бумажной ленты ширина, мм |
60 |
длина, м |
15 |
Диапазон скорости распечатки результатов |
от 20 см/мин. до 2см/ч, 5 диапазонов |
Напряжение питания, В |
9,5 - 14 DC или 100 - 240 AC |
Потребляемая мощность, В^А, не более |
30 |
Габаритные размеры, мм, не более - длина |
250 |
- ширина |
122 |
- глубина |
94 |
Масса, кг, не более |
1,2 |
Условия эксплуатации: температура окружающего воздуха, °С |
от 5 до 40 |
относительная влажность воздуха, % |
от 35 до 80 |
Условия хранения температура окружающего воздуха, °С |
от минус10 до 50 |
относительная влажность воздуха, % |
от 0 до 80 |
Срок службы, лет |
7 |
Таблица 3. Метрологические характеристики Hioki 8200
Наименование характеристики |
Значение характеристики | |
исполнение Hioki 8205-10 |
исполнение Hioki 8206-10 | |
1 |
2 |
3 |
Количество измерительных каналов |
1 |
2 |
Диапазоны измерений напряжения постоянного тока, В |
от 0 до 0,1; 0,2; 0,5; 1,0; 2; 5; 10; 20; 50; 100; 200; |
- |
500 (12 диап.) | ||
Диапазоны измерений напряжения переменного тока, |
от 0 до 0,1; 0,2; |
от 0 до 100; 200; |
В |
0,5; 1,0; 2; 5; 10; |
500 |
20; 50; 100; 200; |
(3 диапазона) | |
500 (12 диап.) | ||
Пределы допускаемой приведенной погрешности измерений напряжения постоянного и переменного тока, % |
± 2 |
± 2 |
Диапазоны измерений силы переменного тока, А | ||
с применением датчика (токовые клещи) 9650 |
от 0 до 10; |
20; 50; 100 |
с применением датчика (токовые клещи) 9651 |
от 0 до 10; 20; 50; 100; 200; 500 | |
с применением датчика (токовые клещи) 9668 |
от 0 до 10; 20; 50; 100; 200; 500; | |
1000 | ||
Пределы допускаемой приведенной погрешности измерений силы переменного тока, % | ||
с применением датчика 9650: | ||
диапазон от 0 до 10 А |
± 3,8 | |
диапазон от 0 до 20 А |
± 3,65 | |
диапазон от 0 до 50 А |
± 3,56 | |
диапазон от 0 до 100 А |
± 3,53 | |
с применением датчика 9651: | ||
диапазон от 0 до 10 А |
± 5,0 | |
диапазон от 0 до 20 А |
± 4,25 | |
диапазон от 0 до 50 А |
± 3,8 | |
диапазон от 0 до 100 А |
± 3,65 | |
диапазон от 0 до 200 А |
± 3,58 | |
диапазон от 0 до 500 А |
± 3,53 | |
с применением датчика 9668: | ||
диапазон от 0 до 10 А |
± 8,0 | |
диапазон от 0 до 20 А |
± 6,5 | |
диапазон от 0 до 50 А |
± 5,6 | |
диапазон от 0 до 100 А |
± 5,3 | |
диапазон от 0 до 200 А |
± 5,15 | |
диапазон от 0 до 500 А |
± 5,06 | |
диапазон от 0 до 1000 А |
± 6,03 |
Таблица 4. Технические характеристики Hioki 8826
Наименование характеристики |
Значение характеристики |
1 |
2 |
Максимальное количество измерительных каналов |
32 |
Скорость регистрации, изм./с встроенные модули внешние модули |
Ы06 0,5406 |
Емкость встроенной памяти, изм. |
16406 |
1 |
2 |
Емкость внешних подключаемых модулей памяти, Гбайт, не более |
2 |
Интерфейсы связи |
GPIB, RS-232, LAN |
Тип дисплея |
ЖК; TFT; 10,4'' |
Тип принтера |
Встроенный, графический, термопринтер |
Размер бумажной ленты ширина, мм длина, м |
264 30 |
Скорость распечатки результатов, мм/с, не более |
25 |
Напряжение питания, В |
100 /240 AC (50/60 Гц) |
Потребляемая мощность, В^А, не более |
300 |
Габаритные размеры, мм, не более
|
401 235 382 |
Масса, кг, не более |
11 |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % |
от 5 до 40 от 35 до 80 |
Условия хранения температура окружающего воздуха, °С относительная влажность воздуха, % |
от минус 10 до 50 от 0 до 80 |
Срок службы, лет |
7 |
Таблица 5. Метрологические характеристики Hioki 8826
Подключаемый модуль |
Наименование характеристики |
Значение характеристики |
1 |
2 |
3 |
8936, 8938 |
Количество каналов |
2 |
Диапазоны измерений напряжения постоянного и переменного тока, В |
от 0 до 0,1; 0,2; 0,4; 1; 2; 4; 10; 20; 40; 100; 200; 400 (12 диапазонов) | |
Пределы допускаемой приведенной погрешности измерений напряжения постоянного и переменного тока, % |
± 0,4 | |
Пределы допускаемой приведенной погрешности установки нуля по напряжению, % |
± 0,1 | |
8937 |
Количество каналов |
2 |
Диапазоны измерения напряжения постоянного и переменного тока, В |
от 0 до 0,01; 0,02; 0,04; 0,1; 0,2; 0,4; 1; 2; 4; 10; 20; 40 (12 диапазонов) | |
Пределы допускаемой приведенной погрешности измерений напряжения постоянного и переменного тока, % |
± 0,4 | |
Пределы допускаемой приведенной погрешности установки нуля по напряжению, % |
± 0,15 | |
Диапазоны измерений температуры с термоэлектрическими преобразователями, °С Тип К Тип Е |
от минус 200 до 1350 от минус 200 до 800 |
1 |
2 |
3 |
8937 |
Тип J Тип T Тип N Типы R и S Тип В |
от минус 200 до 1100 от минус 200 до 400 от минус 200 до 1300 от 0 до 1700 от 400 до 1800 |
Устанавливаемые размеры диапазонов регистрации температуры, °С |
200; 400; 1000; 2000 | |
Пределы допускаемой абсолютной погрешности измерений температуры с термоэлектрическими преобразователями, °С Типы К, Е, J, T, N в диапазоне от минус 200 до 0 °С в диапазоне выше 0 °С Типы R и S Тип В |
±(0,001^С-макс- Lmi)'-) ±(0,001^С-макс- ^ин)+1) ±(0,001-(1макс- tмин)+3) ±(0,001/(1макс- Lmi)'4) | |
Пределы допускаемой абсолютной погрешности компенсации холодных спаев, °С |
±(0,001 •Омакс- 1мин)+1,5) | |
8940 |
Количество каналов |
2 |
Диапазоны измерений напряжения постоянного и переменного тока, В |
от 0 до 0,01; 0,02; 0,04; 0,1; 0,2; 0,4; 1; 2; 4; 10; 20; 40 (12 диапазонов) | |
Разрешение |
1/80 диапазона (полная шкала экрана 20 делений) | |
Диапазоны измерений силы тока, А |
от 0 до 0,1; 0,2; 0,4; 1; 2; 4; 10; 20; 40; 100 | |
Пределы допускаемой приведенной погрешности измерений напряжения и силы тока, % |
± 0,4 | |
Пределы допускаемой приведенной погрешности установки нуля по напряжению, % |
± 0,15 | |
8947 |
Количество каналов |
2 |
Диапазоны измерений напряжения постоянного и переменного тока, В |
от 0 до 0,01; 0,02; 0,04; 0,1; 0,2; 0,4; 1; 2; 4; 10; 20; 40 | |
Пределы допускаемой приведенной погрешности измерений напряжения и силы тока, % |
± 0,4 |
Таблица 6. Технические характеристики Hioki 8860
Наименование характеристики |
Значение характеристики | |
исп. 8860-50 |
исп. 8861-50 | |
1 |
2 |
3 |
Максимальное количество измерительных каналов |
16 |
32 |
Скорость регистрации, изм./с с модулем 8956 внешние модули |
IJ о о о о а> а> | |
Емкость встроенной памяти, изм. модуль 9715-50 модуль 9715-53 |
32406 1409 |
64406 2409 |
Интерфейсы связи |
GPIB, USB, LAN | |
Тип дисплея |
цветной ЖК; TFT; SVGA; 10,4'' |
1 |
2 |
3 |
Емкость внешних подключаемых модулей памяти, Гбайт, не более PC-карта HDD |
4 80 | |
Тип принтера |
Встроенный (модуль 8995 или 8995-01, графический, термопринтер | |
Размер бумажной ленты ширина, мм длина, м |
216; 112 30; 18 | |
Скорость распечатки результатов, мм/с, не более |
25 | |
Напряжение питания, В |
10 - 16 DC 100 /240 AC (50/60 Гц) | |
Потребляемая мощность, В^А, не более |
220 (300 с принтером А4) |
280 (350 с принтером А4) |
Габаритные размеры, мм, не более
|
330 250 (272,5 с принтером А4) 184,5 |
330 250 (272,5 с принтером А4) 284,5 |
Масса, кг, не более |
8 (9,5 с принтером А4) |
10,5 (12 с принтером А4) |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % |
от 0 до 40 от 20 до 80 | |
Условия хранения температура окружающего воздуха, °С относительная влажность воздуха, % |
от минус 10 до 50 от 20 до 90 | |
Срок службы, лет |
7 |
Таблица 7. Метрологические характеристики Hioki 8860
Подключаемый модуль |
Наименование характеристики |
Значение характеристики |
1 |
2 |
3 |
8956, 8959 |
Количество каналов |
2 |
Диапазоны измерений напряжения постоянного и переменного тока, В |
от 0 до 0,1; 0,2; 0,4; 1; 2; 4; 10; 20; 40; 100; 200; 400 (12 диапазонов) | |
Разрешение (полная шкала экрана 20 делений) |
1/100 диапазона (8956) 1/80 диапазона (8959) | |
Пределы допускаемой приведенной погрешности измерений напряжения постоянного и переменного тока, % |
± 0,4 | |
Пределы допускаемой приведенной погрешности установки нуля по напряжению, % |
± 0,1 | |
8957 |
Количество каналов |
2 |
Диапазоны измерения напряжения постоянного и переменного тока, В |
от 0 до 0,1; 0,2; 0,4; 1; 2; 4; 10; 20; 40; 100; 200; 400 (12 диапазонов) |
1 |
2 |
3 |
Разрешение (полная шкала экрана 20 делений) |
1/1600 диапазона | |
Пределы допускаемой приведенной погрешности измерений напряжения постоянного и переменного тока, % |
± 0,2 | |
Пределы допускаемой приведенной погрешности установки нуля по напряжению, % |
± 0,1 | |
8958 |
Количество каналов |
16 |
Диапазоны измерения напряжения постоянного тока, мВ |
от 0 до 5; 50; 500; 2000 (4 диапазона) | |
Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока, % |
± 0,2 | |
Диапазоны измерений температуры с термоэлектрическими преобразователями, °С Тип К Тип Е Тип J Тип T Тип N Типы R и S Тип В |
от минус 200 до 1350 от минус 200 до 800 от минус 200 до 1100 от минус 200 до 400 от минус 200 до 1300 от 0 до 1700 от 400 до 1800 | |
Пределы допускаемой абсолютной погрешности измерений температуры с термоэлектрическими преобразователями, °С Типы К, Е, J, T, N Типы R и S в диапазоне от 0 до 400 °С Тип В, R и S в диапазоне выше 400 °С |
±(0,0005^С-макс- 1мин)+1) ±(0,0005^макс-1мин)+3,5) ±(0,0005^макс- tмин)+2) | |
Пределы допускаемой абсолютной погрешности компенсации холодных спаев, °С |
± 1 | |
8961 |
Количество каналов |
2 |
Диапазоны измерения напряжения постоянного и переменного тока, В |
от 0 до 20; 40; 100; 200; 400; 1000 (6 диапазонов) | |
Разрешение (полная шкала экрана 20 делений) |
1/1600 диапазона | |
Пределы допускаемой приведенной погрешности измерений напряжения постоянного и переменного тока, % |
± 3 | |
8936, 8937, 8938, 8940, 8947 |
См. табл. 5 | |
8946 |
Количество каналов |
4 |
Диапазоны измерения напряжения постоянного и переменного тока, В |
от 0 до 0,2; 0,4; 1; 2; 4; 10; 20; 40 ( 8 диапазонов) | |
Разрешение (полная шкала экрана 20 делений) |
1/80 диапазона | |
Пределы допускаемой приведенной погрешности измерений напряжения постоянного и переменного тока, % |
± 0,5 | |
Пределы допускаемой приведенной погрешности установки нуля по напряжению, % |
± 0,15 |
Таблица 8. Технические характеристики Hioki 8870-20
Наименование характеристики |
Значение характеристики |
1 |
2 |
Количество измерительных каналов |
2 |
Скорость регистрации, изм./с |
Ы06 |
Емкость встроенной памяти, изм. |
2406 на канал |
Емкость внешних подключаемых модулей памяти, Гбайт, не более |
2 |
Интерфейсы связи |
USB 2.0 |
Тип дисплея |
цветной ЖК; WQVGA-TFT; 4,3'' |
Тип принтера |
Внешний графический, совместимый с ПК |
Напряжение питания, В |
10 - 16 DC 100 / 240 AC (50/60 Гц) |
Потребляемая мощность, В^А, не более |
30 |
Габаритные размеры, мм, не более
|
176 101 41 |
Масса, кг, не более |
0,6 |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % |
от 0 до 40 от 0 до 80 |
Условия хранения температура окружающего воздуха, °С относительная влажность воздуха, % |
от минус10 до 50 от 0 до 80 |
Срок службы, лет |
7 |
Таблица 9. Метрологические характеристики Hioki 8870-20
Наименование характеристики |
Значение характеристики |
1 |
2 |
Количество каналов |
2 |
Диапазоны измерения напряжения постоянного и переменного тока, В встроенный измеритель датчик 9322 |
от 0 до 0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 50; 100; 200; 500 (12 диапазонов) от 0 до 1000; 2000 (2 диапазона) |
Разрешение (полная шкала экрана 20 делений) |
1/100 диапазона |
Пределы допускаемой приведенной погрешности измерений напряжения постоянного и переменного тока, % для встроенного измерителя для работы с датчиком (токовые клещи) 9322 (диапазон от 0 до 1000 В) для работы с датчиком (токовые клещи) 9322 (диапазон от 0 до 2000 В) |
± 0,5 ± 1 ± 3 |
Таблица 10. Технические характеристики Hioki MR8847
Наименование характеристики |
Значение характеристики |
1 |
2 |
Максимальное количество измерительных каналов |
16 |
Скорость регистрации, изм./с встроенные модули внешние модули |
20406 10406 |
1 |
2 |
Емкость встроенной памяти, изм. исп. MR8847-01 исп. MR8847-02 исп. MR8847-03 |
64406 256Ч06 512406 |
Емкость внешних подключаемых модулей памяти, Гбайт, не более PC-карта HDD |
2 80 |
Интерфейсы связи |
USB, LAN |
Тип дисплея |
Цветной ЖК; SVGA-TFT; 10,4'' |
Тип принтера |
Встроенный, графический, термопринтер |
Размер бумажной ленты ширина, мм длина, м |
216 30 |
Скорость распечатки результатов, мм/с, не более |
50 |
Напряжение питания, В |
100 / 240 AC (50/60 Гц) 10 - 28 DC |
Потребляемая мощность, В^А, не более |
220 |
Габаритные размеры, мм, не более
|
351 261 140 |
Масса, кг, не более |
7,6 |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % |
от 5 до 40 от 20 до 80 |
Условия хранения температура окружающего воздуха, °С относительная влажность воздуха, % |
от минус 20 до 50 от 0 до 90 |
Срок службы, лет |
7 |
Таблица 11. Метрологические характеристики Hioki MR8847
Подключаемый модуль |
Наименование характеристики |
Значение характеристики |
1 |
2 |
3 |
8966, 8972 |
Количество каналов |
2 |
Диапазоны измерения напряжения постоянного и переменного тока, В |
от 0 до 0,1; 0,2; 0,4; 1; 2; 4; 10; 20; 40; 100; 200; 400 (12 диапазонов) | |
Разрешение (полная шкала экрана 20 делений) |
1/100 диапазона | |
Пределы допускаемой приведенной погрешности измерений напряжения постоянного и переменного тока, % |
± 0,5 | |
8967 |
Количество каналов |
2 |
Диапазоны измерений температуры с термоэлектрическими преобразователями, °С Тип К Тип Е |
от минус 200 до 1350 от минус 200 до 800 |
1 |
2 |
3 |
Тип J Тип T Тип N Типы R и S Тип В |
от минус 200 до 1100 от минус 200 до 400 от минус 200 до 1300 от 0 до 1700 от 400 до 1800 | |
Устанавливаемые размеры диапазонов регистрации температуры, °С |
200; 1000; 2000 | |
8967 |
Пределы допускаемой абсолютной погрешности измерений температуры с термоэлектрическими преобразователями, °С Типы К, Е, J, T, N в диапазоне от минус 200 до 0 °С в диапазоне выше 0 °С Типы R и S Тип В |
±(0,001 •(кикс- кин)'-) ±(0,001 -((макс- (мин)+1) ±(0,001 -((макс- кин )'3) ±(0,001-((макс- kiiii)'3) |
Пределы допускаемой абсолютной погрешности компенсации холодных спаев, °С |
± 1,5 | |
8968 |
Количество каналов |
2 |
Диапазоны измерения напряжения постоянного и переменного тока, В |
от 0 до 0,1; 0,2; 0,4; 1; 2; 4; 10; 20; 40; 100; 200; 400 (12 диапазонов) | |
Разрешение (полная шкала экрана 20 делений) |
1/1600 диапазона | |
Пределы допускаемой приведенной погрешности измерений напряжения постоянного и переменного тока, % |
± 0,3 | |
8971 |
Количество каналов |
2 |
Диапазоны измерений силы постоянного и переменного тока, А с датчиками (токовые клещи) 9272-10 (20 А), 9277 с датчиком (токовые клещи) СТ6862 с датчиками (токовые клещи) 9272-10 (200 А), 9278, СТ6863 с датчиками (токовые клещи) 9279, 9709 |
от 0 до 2; 4; 10; 20; 40; 100 от 0 до 4; 10; 20; 40; 100; 200 от 0 до 20; 40; 100; 200; 400; 1000 от 0 до 40; 100; 200; 400; 1000; 2000 (по 6 диапазонов) | |
Разрешение (полная шкала экрана 20 делений) |
1/100 диапазона | |
Пределы допускаемой приведенной погрешности измерений силы тока, % с датчиками (токовые клещи) 9278, 9279 с остальными датчиками |
± 0,85 ± 0,65 |
Таблица 12. Технические характеристики Hioki MR8875
Наименование характеристики |
Значение характеристики | ||
с модулями MR8901 |
с модулями MR8902 |
с модулями MR8903 | |
1 |
2 |
3 |
4 |
Максимальное количество измерительных каналов |
16 |
60 |
16 |
1 |
2 |
3 |
4 |
Скорость регистрации, изм./с |
500403 200403 |
0,Г103 200403 |
IO IO о о о о о о |
встроенные модули внешние модули | |||
Емкость встроенной памяти, изм. |
32406 | ||
Емкость внешних подключаемых модулей памяти, Гбайт, не более |
2 | ||
Интерфейсы связи |
USB, LAN | ||
Тип дисплея |
Цветной ЖК; SVGA-TFT; 8,4'' | ||
Тип принтера |
Внешний графический, совместимый с ПК | ||
Напряжение питания, В |
100 / 240 AC (50/60 Гц) | ||
10 - 28 DC или 7,2 DC (с батареями) | |||
Потребляемая мощность, В^А, не более |
56 | ||
Габаритные размеры, мм, не более | |||
- длина |
298 | ||
- ширина |
224 | ||
- глубина |
84 | ||
Масса, кг, не более |
2,4 | ||
Условия эксплуатации: | |||
температура окружающего воздуха, °С |
от минус 10 до 50 (от 0 до 40 при исполь- | ||
зовании батарей) | |||
относительная влажность воздуха, % |
от 0 до 80 | ||
Условия хранения | |||
температура окружающего воздуха, °С |
от минус20 до 50 (от минус 20 до 40 для | ||
батарей) | |||
относительная влажность воздуха, % |
от 0 до 80 | ||
Срок службы, лет |
10 |
Таблица 13. Метрологические характеристики Hioki |
MR8875 | |
Подключаемый модуль |
Наименование характеристики |
Значение характеристики |
1 |
2 |
3 |
MR8901 |
Количество каналов |
4 |
Диапазоны измерения напряжения постоянного и переменного тока, В |
от 0 до 0,1; 0,2; 0,4; 1; 2; 4; 10; 20; 40; 100 (10 диапазонов) | |
Разрешение (полная шкала экрана 20 делений) |
1/1250 диапазона | |
Пределы допускаемой приведенной погрешности измерений напряжения постоянного и переменного тока, % |
± 0,5 | |
MR8902 |
Количество каналов |
15 |
Диапазоны измерения напряжения постоянного и переменного тока, В |
от 0 до 0,01; 0,02; 0,1; 0,2; 1; 2; 10; 20; 100 (9 диапазонов) | |
Разрешение (полная шкала экрана 20 делений) |
1/1000 диапазона | |
Пределы допускаемой приведенной погрешности измерений напряжения постоянного и переменного тока, % |
± 0,1 | |
Диапазоны измерений температуры с термоэлектрическими преобразователями, °С Тип К Тип Е Тип J Тип T |
от минус 200 до 1350 от минус 200 до 1000 от минус 200 до 1200 от минус 200 до 400 |
1 |
2 |
3 |
Тип N |
от минус 200 до 1300 | |
Типы R и S |
от 0 до 1700 | |
Тип В |
от 400 до 1800 | |
Устанавливаемые размеры диапазонов регистрации температуры, °С |
200; 1000; 2000 | |
Разрешающая способность, °С |
0,01; 0,05; 0,1 | |
Пределы допускаемой абсолютной погрешности измерений температуры с термоэлектрическими преобразователями, °С | ||
Полная шкала - 200 °С: | ||
Типы К, Е, J, T в диапазоне от минус 100 до 0 °С |
± 0,8 | |
Типы К, Е, J, T в диапазоне от 0 до 200 °С |
± 0,6 | |
Тип N в диапазоне от минус 100 до 0 °С |
± 1,2 | |
Тип N в диапазоне от 0 до 200 °С |
± 1,0 | |
Типы R и S в диапазоне от 0 до 200 °С |
± 4,5 | |
Полная шкала - 1000 °С | ||
Типы К, Е, T в диапазоне от минус 200 до минус 100 °С |
± 1,5 | |
Тип J в диапазоне от минус 200 до минус 100 °С |
± 1,0 | |
Типы К, Е, J, T в диапазоне от минус 100 до 1000 °С |
± 0,8 | |
MR8902 |
Тип N в диапазоне от минус 200 до минус 100 °С |
± 2,2 |
Тип N в диапазоне от минус 100 до 0 °С |
± 1,2 | |
Тип N в диапазоне от 0 до 1000 °С |
± 1,0 | |
Типы R и S в диапазоне от 0 до 100 °С |
± 4,5 | |
Типы R и S в диапазоне от 100 до 300 °С |
± 3,0 | |
Типы R и S в диапазоне от 300 до 1000 °С |
± 2,2 | |
Тип В в диапазоне от 400 до 600 °С |
± 5,5 | |
Тип В в диапазоне от 600 до 1000 °С |
± 3,8 | |
Полная шкала - 2000 °С | ||
Типы К, Е, J, T в диапазоне от минус 200 до минус 100 °С |
± 1,5 | |
Типы К, Е, J, T в диапазоне от минус 100 до 1350 °С |
± 0,8 | |
Тип N от минус 200 до минус 100 °С |
± 2,2 | |
Тип N от минус 100 до 0 °С |
± 1,2 | |
Тип N от 0 до 1300 °С |
± 1,0 | |
Типы R и S в диапазоне от 0 до 100 °С |
± 4,5 | |
Типы R и S в диапазоне от 100 до 300 °С |
± 3,0 | |
Типы R и S в диапазоне от 300 до 1700 °С |
± 2,2 | |
Тип В в диапазоне от 400 до 600 °С |
± 5,5 | |
Тип В в диапазоне от 600 до 1000 °С |
± 3,8 | |
Тип В в диапазоне от 1000 до 1800 °С |
± 2,5 | |
Количество каналов |
4 | |
Диапазоны измерения напряжения постоянного и |
от 0 до 1; 2; 4; 10; 20 | |
MR8903 |
переменного тока, мВ |
(5 диапазонов) |
Разрешение (полная шкала экрана 20 делений) |
1/1250 диапазона | |
Пределы допускаемой приведенной погрешности измерений напряжения постоянного и переменного тока, % |
± 0,5 |
Таблица 14. Технические характеристики Hioki MR8880-20
Наименование характеристики |
Значение характеристики |
1 |
2 |
Количество измерительных каналов |
4 |
Емкость встроенной памяти, изм. |
По6 |
1 |
2 |
Скорость регистрации, изм./с встроенные модули |
Г106 |
Емкость внешних подключаемых модулей памяти, Гбайт, не более PC-карта |
2 |
Интерфейсы связи |
USB |
Тип дисплея |
Цветной ЖК; VGA-TFT; 5,7'' |
Тип принтера |
Встроенный, графический, термопринтер |
Размер бумажной ленты ширина, мм длина, м |
112 18 |
Скорость распечатки результатов, мм/с, не более |
10 |
Напряжение питания, В |
100 /240 AC (50/60 Гц) 10 - 28 DC 7,2 DC (от батарей типа АА) |
Потребляемая мощность, В^А, не более При питании от адаптера При питании от батарей |
40 22 |
Габаритные размеры, мм, не более
|
205 303 199 67 |
Масса, кг, не более без принтера с принтером |
1,66 2,16 |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % |
от минус 10 до 50 (для батарей от 0 до 40) от 0 до 80 |
Условия хранения температура окружающего воздуха, °С относительная влажность воздуха, % |
от минус 20 до 60 (для батарей от минус 20 до 40) от 0 до 80 |
Срок службы, лет |
7 |
Таблица 15. Метрологические характеристики Hioki MR8880-20
Наименование характеристики |
Значение характеристики |
1 |
2 |
Количество каналов |
4 |
Диапазоны измерения напряжения постоянного и переменного тока, В встроенный измеритель |
от 0 до 0,1; 0,2; 0,5; 1; |
с датчиком 9322 |
2; 5; 10; 20; 50; 100; 200; 500; 1000 (13 диапазонов); от 0 до 1000; 2000 |
Разрешение (полная шкала экрана 20 делений) |
1/640 диапазона |
Пределы допускаемой приведенной погрешности измерений напряжения постоянного и переменного тока, % для встроенного измерителя |
± 0,5 |
для работы с датчиком (токовые клещи) 9322 (диапазон от 0 до 1000 В) |
± 1 |
для работы с датчиком (токовые клещи) 9322 (диапазон от 0 до 2000 В) |
± 3 |
Лист № 14 Всего листов 15
