Номер по Госреестру СИ: 61565-15
61565-15 Мегаомметры
(ST5520)
Назначение средства измерений:
Мегаомметры ST5520 (далее - мегаомметры) предназначены для измерения сопротивления изоляции.
Аналитический паспорт типа средства измерений
61565-15 — Мегаомметры
ST5520
Фирма "HIOKI E.E. Corporation"
ЯПОНИЯ
МПИ: 2 года
Действует
10
организаций16
владельцев3
версий79
Всего поверок
по агрегатам с 2010 года
16
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
10
Организаций-поверителей
эффективное число: 5.5
16
Владельцев СИ
эффективное число: 9
69
Экземпляров СИ
по агрегатам владельцев / организаций
77.2%
Периодические поверки
первичные: 11.4%
0%
Непригодность
0 извещений
92.4%
Поверки юрлиц
доля в общем объёме
2 734 ₽
Средневзвешенная цена
медиана: 2 823 ₽
100%
Покрытие ценами
расчётный известный объём: 55 307 ₽
2 018,0 лет
Средний возраст парка
взвешено по годовому объёму
702 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 835
Концентрация поверителей
HHI; доля топ-5: 83.5%
1 111
Концентрация владельцев
HHI; доля топ-5: 69.6%
4
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
29
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 79 поверок; пик пришёлся на 2025 год (20).
- Последний завершённый год показал рост на 33.3% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 17.3%.
- Рынок представлен 10 организациями; концентрация умеренная (HHI 1835), доля топ-5 — 83.5%.
- В базе найдено 16 владельцев и 69 экземпляров СИ; доля пяти крупнейших владельцев — 69.6%.
- Средневзвешенная цена поверки — 2 734 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 55 307 руб.
- Наблюдаемый средний интервал между поверками — около 702 дней; средний возраст парка по агрегатам организаций — 2 018,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2025 — 20
Долгосрочный CAGR: 17.3%
Активных версий: 1
Ценовой диапазон: 1 670–2 823 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "ВМП "АВИТЕК" | Юридические лица | 12 | 12 | 1,00 |
| ФГУП "ВНИИА" | Юридические лица | 11 | 12 | 1,09 |
| юридическое лицо | Юридические лица | 9 | 11 | 1,22 |
| Общество с ограниченной ответственностью "РЭНЕРА-ЭНЕРТЕК" | Юридические лица | 8 | 8 | 1,00 |
| Юр. Лицо | Юридические лица | 8 | 8 | 1,00 |
| ООО «РЭНЕРА-Энертек» | Юридические лица | 4 | 4 | 1,00 |
| ФБУ «Калининградский ЦСМ» | Юридические лица | 4 | 4 | 1,00 |
| ООО "ОБО Беттерманн Производство" | Юридические лица | 3 | 5 | 1,67 |
| МОКБ "Марс" - филиал ФГУП "ВНИИА" | Юридические лица | 2 | 2 | 1,00 |
| Акционерное общество "Кировское машиностроительное предприятие" | Юридические лица | 2 | 2 | 1,00 |
| АО "НПЦАП" | Юридические лица | 1 | 3 | 3,00 |
| ФГУП "МОКБ "Марс" | Юридические лица | 1 | 1 | 1,00 |
| ООО "АИРВОРКС" | Юридические лица | 1 | 1 | 1,00 |
| ЮЛ | Юридические лица | 1 | 1 | 1,00 |
| ООО "НПО "Радар" | Юридические лица | 1 | 1 | 1,00 |
| АО "ГРАНИТ-ВТ" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 27aeb69f-ddf8-8efb-e789-c34e865804c0 | 61565-15 | 2021-07-31 | — | актуальная |
| f5b85cf9-e236-40aa-8636-2ae6d395a2f6 | 61565-15 | 2020-08-27 | 2021-07-31 | архивная |
| ae1cab8e-8ce6-7fd8-b32d-379a18067507 | 61565-15 | 2020-05-07 | 2020-08-27 | архивная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Мегаомметры
Рисунок № 1
Общие сведения
Дата публикации - 31.07.2021
Срок свидетельства - 11.09.2025
Номер записи -
ID в реестре СИ - 374986
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ST5520, Мегаомметр ST5520, мод. ST5520, нет модификации
Производитель
Изготовитель - Фирма "HIOKI E.E. Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 79
Выдано извещений - 0
Кол-во периодических поверок - 61
Кол-во средств измерений - 38
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 659 дн.
Приказы РСТ, где упоминается данный тип СИ
№1089 от 2015.09.11 Об утверждении типов средств измерений
№1403 от 2021.07.21 О внесении изменений в сведения в части продления сроков действия средств измерений
Наличие аналогов СИ: Мегаомметры (ST5520)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "HIOKI E.E. Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31985-12 11.09.2017 |
Омметры, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
31986-12 11.09.2017 |
Мегаомметры, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
32873-06 01.11.2011 |
Измерители мощности однофазные, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
5 лет | |
|
32873-11 25.11.2021 |
Измерители мощности, 3000 мод. 3169-20, 3169-21, 3193, 3194, 3286-20, 3331, 3332, 3333, 3333-01, 3334, 3334-01, 3390 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
5 лет |
|
32874-06 01.11.2011 |
Анализаторы мощности, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
5 лет | |
|
37645-08 |
Мегаомметр, 3453 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
48839-12 25.11.2021 |
Анализаторы качества электрической энергии, 3000 мод. 3196, 3197, PW3198 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
5 лет |
|
50231-12 22.06.2017 |
Клещи электроизмерительные, 3000 мод. 3280-10, 3280-20, 3281, 3282, 3283, 3284, 3285, 3285-20, 3287, 3288, 3288-20, 3290, 3290-10, 3291-50, 3293-50 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
52141-12 20.11.2027 |
Мультиметры цифровые, HIOKI мод. 3237, 3237-01, 3238, 3238-01, 3239, 3239-01, 3244-60, 3245-60, 3246-60, 3255-50 3256-50, 3257-50, 3258, DT4281, DT4282 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
55170-13 10.10.2018 |
Мегаомметры, HIOKI IR4056-20, HIOKI IR4057-20 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
56206-14 23.11.2024 |
Приборы измерительные регистрирующие, Hioki мод. LR5000, LR8400, 8423, 3650 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
1 год | |
|
56207-14 17.01.2019 |
Приборы измерительные регистрирующие многоканальные, Hioki серии 8000 мод. 8200, 8826, 8860, 8870-20, MR8847, MR8875, MR8880-20 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
56774-14 08.02.2029 |
Мультиметры цифровые, HIOKI серии DT42XX Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
57084-14 16.04.2019 |
Измерители мощности, 3000 мод. 3193-10, 3390-10, PW3336, PW3336-01, PW3336-02, PW3336-03, PW3337, Pw3337-01, PW3337-02, PW3337-03, PW33360-20, PW3360-21 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
5 лет |
|
60136-15 27.12.2029 |
Измерители иммитанса, серии 3500 (модели IM3590, IM3570, IM3533, IM3533-01, IM3523, 3535, 3532-50, 3522-50, 3511-50, 3506-10, 3505, 3504-60, 3504-50, 3504-40) Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
60687-15 28.02.2030 |
Омметры, серии 3500 модели: RM3542, RM3542-01, RM3543, RM3543-01, RM3544, RM3544-01, RM3545, RM3545-01, RM3545-02, RM3548 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
61565-15 11.09.2025 |
Мегаомметры, ST5520 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
61566-15 11.09.2021 |
Измерители сопротивления заземления, FT Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
64274-16 24.06.2026 |
Измерители иммитанса, IM3536 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
69068-17 25.10.2027 |
Клещи электроизмерительные, HIOKI серий CM, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
69643-17 05.12.2027 |
Мегаомметры, HIOKI серий IR, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
74029-19 15.02.2024 |
Анализаторы качества электроэнергии, HIOKI серии 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
5 лет |
|
77990-20 01.04.2025 |
Измерители мощности, HIOKI серии 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
31122-06 01.03.2011 |
Приборы измерительные регистрирующие, серии 8000 модификации 8205-10, 8206-10, 8715-01 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
1 год | |
|
31121-06 01.03.2011 |
Приборы измерительные регистрирующие многоканальные, серии 8000 модификации 8807-01, 8807-51, 8808-01, 8808-51, 8826, 8835, 8841, 8842, 8855 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
1 год | |
|
31120-06 01.03.2011 |
Приборы измерительные регистрирующие, серии 8000 модификации 8420-51, 8421-51, 8422-51 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
88586-23 |
Измеритель тока утечки, HIOKI ST5540 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
93008-24 |
Измеритель тока утечки, ST5540 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
93008-24 |
Измеритель тока утечки, ST5540 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Кто поверяет Мегаомметры (ST5520)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 25 | 5 | 0 | 23 | 0 | 25 | 0 | 23 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "РИМР" (RA.RU.311661) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 5 | 0 | 0 | 0 | 5 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 4 | 0 | 4 | ||
| АО "ТЕККНОУ" (RA.RU.312839) | 2 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 8 | 8 | 0 | 0 | 8 | 8 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 11 | 10 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 |
Стоимость поверки Мегаомметры (ST5520)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1670 | 2823 |
|
ФБУ Липецкий ЦСМ Липецкая область |
284 | 2823 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4572 | 2823 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4070 | 2823 |
|
Октябрьский центр метрологии - структурное подразделение Октябрьской железной дороги - филиала ОАО РЖД Санкт-Петербург |
3517 | 2823 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мегаомметрам ST5520
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений электрического сопротивления.
-
4. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
-
5. Техническая документация фирмы «HIOKI E.E. Corporation», Япония.
Поверка
Поверкаосуществляется по документу МП 61565-15 «Мегаомметры ST5520. Методика поверки», утвержденному ФГУП «ВНИИМС » в июне 2015 г.
Средства поверки: вольтметры С505, С508, С509 (Госреестр № 10194-85); магазин сопротивления Р40108 (Госреестр № 9381-83); магазин сопротивления Р40103 (Госреестр № 10547-86).
Изготовитель
Фирма «HIOKI E.E. Corporation», Япония.
Адрес: 81 Koizumi, Ueda, Nagano, 386-1192, Japan.
Тел.: +81-268-28-0562. Факс: +81-268-28-0568
Web-сайт: http://www.hioki.co.jp
Заявитель
ЗАО «ТЕККНОУ», г. Санкт-Петербург.
Адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская д. 17, корп.3, литер Е, пом.1-Н.
Тел. (812) 324-56-27 Факс: (812) 324-56-29
Web-сайт: http://www.tek-know.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, www.vniims.ru
Мегаомметры представляют собой переносные цифровые измерительные приборы.
Принцип действия мегаомметров основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе (ЖКИ).
Высокое испытательное напряжение формируется импульсным преобразователем из напряжения сети питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
Приборы снабжены функциями проверки контакта (4-х проводной метод), наличия коротких замыканий, компаратора, аналогового выхода для вывода результатов измерений на внешний терминал, дистанционного управления.
Основные узлы мегаомметров: преобразователь напряжения, измеритель тока, АЦП, микроконтроллер, устройство управления, схема интерфейсов, клавиатура, ЖК-дисплей, источник питания.
Мегаомметры выпускаются в виде двух модификаций ST5520 и ST5520-01. Модификация ST5520-01 в отличие от ST5520 имеет дополнительный выход двоичнодесятичного кода.

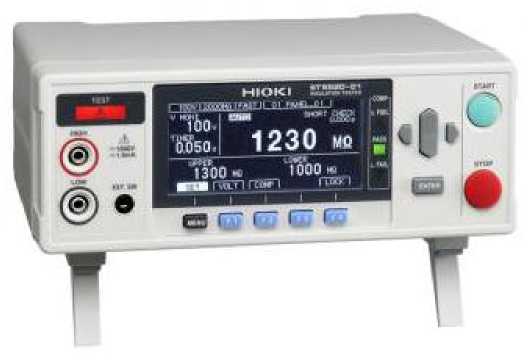

1. Общий вид мегаомметров ST5520, ST5520-01
Рис.
Конструктивно мегаомметры выполнены корпусе из пластика настольного исполнения.
На лицевой панели приборов расположены измерительные входы, ЖКИ, органы управления и индикации. На задней панели расположены разъемы сети питания, интерфейса RS-232C, разъем порта для внешнего управления (I/O с выходом двоично-десятичного кода для модели ST5520-01), дополнительные измерительные входы.
Питание мегаомметров осуществляется от сети переменного тока.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.
В комплект поставки входят: мегаомметр, кабель питания, разъем порта для внешнего управления (I/O) с крышкой, руководство по эксплуатации, методика поверки.
Опции: измерительные кабели длиной 1,2 м (L9257), измерительные кабели длиной 0,7 м (L2200), пробник для дистанционного управления (9299), кабель для аналогового выхода (9094), адаптер (9199), кабель интерфейса RS-232C (9637 или 9638).
Таблица 1 - Метрологические характеристики мегаомметров ST5520 в режиме измерения сопротивления изоляции
|
Выходное напряжение 1) |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
От 25 до 100 В |
2 МОм |
0,001 МОм |
± (0,02^изм. + 5 е.м.р.) |
|
20 МОм |
0,01 МОм | ||
|
200 МОм |
0,1 МОм |
± 0,05^изм. | |
|
От 100 до 500 В |
2 МОм |
0,001 МОм |
± (0,02^изм. + 5 е.м.р.) |
|
20 МОм |
0,01 МОм | ||
|
200 МОм |
0,1 МОм |
± 0,05<Иизм. | |
|
2000 МОм |
1 (10) 2) МОм | ||
|
От 500 до 1000 В |
2 МОм |
0,001 МОм |
± (0,02^изм. + 5 е.м.р.) |
|
20 МОм |
0,01 МОм | ||
|
200 МОм |
0,1 МОм | ||
|
4000 МОм |
1 (10) 2) МОм |
± 0,05<Иизм. | |
|
9990 МОм |
1 (10) 2) МОм |
± 0,25<Иизм. |
Примечание: Rизм. - измеренное значение сопротивления изоляции;
е.м.р. - единица младшего разряда;
-
1) - пределы допускаемой абсолютной погрешности измерения выходного напряжения постоянного тока ± (0,01 •U + 2 В); разрешение 1 В;
-
2) - до 1000 МОм разрешение 1 МОм, свыше - 10 МОм.
Таблица 2 - Технические характеристики мегаомметров ST5520
|
Характеристика |
Значение |
|
Электрическое питание |
От 100 до 240 В частотой 50/60 Гц |
|
Габаритные размеры, мм, (длинахширинахвысота) |
215х166х80 |
|
Масса, кг |
1,1 ± 0,1 |
|
Нормальные условия применения:
|
23 ± 5 до 80 |
|
Рабочие условия применения:
|
от 0 до + 40 до 80 |
