Сведения о средстве измерений: 64274-16 Измерители иммитанса

Номер по Госреестру СИ: 64274-16
64274-16 Измерители иммитанса
(IM3536)

Назначение средства измерений:
Измерители иммитанса IM3536 предназначены для измерения параметров пассивных элементов электрической цепи (полное сопротивление, полная проводимость, активное и реактивное сопротивления и проводимость, емкость, индуктивность, фазовый угол, тангенс угла потерь, добротность) по последовательной и параллельной схемам замещения.

сертификация программного обеспечения
Внешний вид. Измерители иммитанса, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители иммитанса
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 24.06.2026
Номер записи - 155540
ID в реестре СИ - 377940
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, IM3536,

Производитель

Изготовитель - Фирма "HIOKI E.E. Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 38
Выдано извещений - 0
Кол-во периодических поверок - 19
Кол-во средств измерений - 16
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Измерители иммитанса (IM3536)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "HIOKI E.E. Corporation"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
31985-12
11.09.2017
Омметры, 3000
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
2 года
31986-12
11.09.2017
Мегаомметры, 3000
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
2 года
32873-06
01.11.2011
Измерители мощности однофазные, 3000
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
5 лет
32873-11
25.11.2021
Измерители мощности, 3000 мод. 3169-20, 3169-21, 3193, 3194, 3286-20, 3331, 3332, 3333, 3333-01, 3334, 3334-01, 3390
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
5 лет
32874-06
01.11.2011
Анализаторы мощности, 3000
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
5 лет
37645-08

Мегаомметр, 3453
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
1 год
48839-12
25.11.2021
Анализаторы качества электрической энергии, 3000 мод. 3196, 3197, PW3198
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
5 лет
50231-12
22.06.2017
Клещи электроизмерительные, 3000 мод. 3280-10, 3280-20, 3281, 3282, 3283, 3284, 3285, 3285-20, 3287, 3288, 3288-20, 3290, 3290-10, 3291-50, 3293-50
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
2 года
52141-12
20.11.2027
Мультиметры цифровые, HIOKI мод. 3237, 3237-01, 3238, 3238-01, 3239, 3239-01, 3244-60, 3245-60, 3246-60, 3255-50 3256-50, 3257-50, 3258, DT4281, DT4282
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
МП
2 года
55170-13
10.10.2018
Мегаомметры, HIOKI IR4056-20, HIOKI IR4057-20
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
2 года
56206-14
23.11.2023
Приборы измерительные регистрирующие, Hioki мод. LR5000, LR8400, 8423, 3650
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
1 год
56207-14
17.01.2019
Приборы измерительные регистрирующие многоканальные, Hioki серии 8000 мод. 8200, 8826, 8860, 8870-20, MR8847, MR8875, MR8880-20
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
1 год
56774-14
08.02.2024
Мультиметры цифровые, HIOKI серии DT42XX
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
МП
2 года
57084-14
16.04.2019
Измерители мощности, 3000 мод. 3193-10, 3390-10, PW3336, PW3336-01, PW3336-02, PW3336-03, PW3337, Pw3337-01, PW3337-02, PW3337-03, PW33360-20, PW3360-21
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
МП
5 лет
60136-15
27.12.2024
Измерители иммитанса, 3500 (мод. IM3590, IM3570, IM3533, IM3533-01, IM3523, 3535, 3532-50, 3522-50, 3511-50, 3506-10, 3505, 3504-60, 3504-50, 3504-40)
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
60687-15
28.02.2025
Омметры, 3500 мод. RM3542, RM3542-01, RM3543, RM3543-01, RM3544, RM3544-01, RM3545, RM3545-01, RM3545-02, RM3548
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
МП
2 года
61565-15
11.09.2025
Мегаомметры, ST5520
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
МП
2 года
61566-15
11.09.2021
Измерители сопротивления заземления, FT
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
МП
2 года
64274-16
24.06.2026
Измерители иммитанса, IM3536
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
69068-17
25.10.2027
Клещи электроизмерительные, HIOKI серий CM, 3000
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
МП
2 года
69643-17
05.12.2027
Мегаомметры, HIOKI серий IR, 3000
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
МП
2 года
74029-19
15.02.2024
Анализаторы качества электроэнергии, HIOKI серии 3000
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
МП
5 лет
77990-20
01.04.2025
Измерители мощности, HIOKI серии 3000
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
МП
2 года
31122-06
01.03.2011
Приборы измерительные регистрирующие, серии 8000 модификации 8205-10, 8206-10, 8715-01
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
1 год
31121-06
01.03.2011
Приборы измерительные регистрирующие многоканальные, серии 8000 модификации 8807-01, 8807-51, 8808-01, 8808-51, 8826, 8835, 8841, 8842, 8855
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
1 год
31120-06
01.03.2011
Приборы измерительные регистрирующие, серии 8000 модификации 8420-51, 8421-51, 8422-51
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
88586-23

Измеритель тока утечки, HIOKI ST5540
Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ )
ОТ
МП
1 год

Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.

Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).

В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.

Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.

Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Измерители иммитанса (IM3536)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 2 0 2 0 2 0 2
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • IM3536
  • 17 4 2 0 4 2 2
    ФГУП "ВНИИФТРИ"
    (RA.RU.311478)
    РСТ
  • Нет модификации
  • 17 2 0 15 0 15 0 15
    ФГУП «ВНИИФТРИ»
    (RA.RU.311478)
  • IM3536
  • 2 0 0 0 0 0 0

    Стоимость поверки Измерители иммитанса (IM3536)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Измерители иммитанса IM3536 имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО выполняет функции сбора, обработки, отображения, хранения и передачи измеренных данных. Автономное ПО выполняет функции обработки, отображения, хранения и передачи измеренных данных, также позволяет рассчитать пределы допускаемой погрешности согласно формуле, указанной в таблице 2.

    Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

    Таблица 1

    Идентификационные данные (признаки)

    Значение

    Встроенное ПО

    Автономное ПО

    Идентификационное наименование ПО

    -

    LCR Meter Sample Application

    Номер версии (идентификационный номер ПО)

    Не ниже V1.00

    Не ниже V1.1.0.0

    Цифровой идентификатор

    недоступен

    недоступен

    Метрологически значимая часть ПО измерителей иммитанса и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и результатов измерений соответствует уровню «средний» по Р 50.2.077-2014.

    Влияние ПО учтено при нормировании метрологических характеристик.


    Знак утверждения типа

    Знак утверждения типа

    наносят на боковую панель в виде наклейки или на титульный лист руководства по

    эксплуатации печатным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации на измерители иммитанса IM3536.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к измерителям иммитанса IM3536

    • 1 ГОСТ Р 8.686-2009 ГСИ. Мосты переменного тока уравновешенные. Методика поверки.

    • 2 ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

    • 3 ГОСТ 25242-93 Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний.

    • 4 Техническая документация изготовителя HIOKI E.E. CORPORATION, Япония.

    Поверка

    Поверка

    осуществляется по документу МП 2202-0059-2016 «Измерители иммитанса IM3536. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» в феврале 2016 г.

    Основные средства поверки:

    -мера сопротивления Р3030 (Регистрационный № 18445-99);

    -меры сопротивления Е1-5 (Регистрационный № 8175-81);

    -меры сопротивления Р4015, Р4016, Р4017, Р4018 (Регистрационный № 7791-80);

    -составная мера сопротивления по ГОСТ Р 8.686-2009 R=100 МОм, 6R= ±0,5 % (f=1 кГц);

    -меры емкости Р597 (Регистрационный № 2684-70);

    -меры емкости КМЕ-11, КМЕ-101 (Регистрационный № 5778-76, 5752-76);

    -меры индуктивности Р5101-Р5115 (Р596) (Регистрационный № 9046-83);

    -меры индуктивности Р593 (Регистрационный № 2412-69);

    -вариометр тангенса угла потерь ВТУП-1В, D=540-5 - 1; С=1 нФ, AD=± (0,005 D +Г104).

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    Фирма HIOKI E.E. CORPORATION, Япония
    Адрес: 81 Kiozumi, Ueda, Nagano, Japan Тел./факс 386-11-92
    Web-сайт:   www.hioki.com

    Заявитель


    ЗАО «ТЕККНОУ», г. Санкт-Петербург Юридический адрес: 199155, г. Санкт-Петербург, ул. Уральская, д. 17, корп. 3, литер Е, пом. 1-Н
    Фактический адрес: 196066, Россия, г. Санкт-Петербург, Московский пр., д. 212, оф. 0012 Тел.: (812) 324-5627, 324-5628; Факс: (812) 324-5629
    Web-сайт: www. tek-know. ru

    Испытательный центр


    ФГУП «ВНИИМ им. Д. И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
    Тел./ факс: (812) 323-96-21
    E-mail: Y.P. Semenov@vniim.ru

    Принцип действия измерителей основан на измерении напряжения на измеряемом объекте и тока, протекающего через объект и встроенный эталон. Микропроцессор пересчитывает полученные данные в параметры измеряемого объекта, которые выводятся на цифровой дисплей. Измерители снабжены экранированными разъемами и позволяют измерять параметры при 2-х, 3-х, и 4-х - полюсном включении объекта с использованием экранированных измерительных кабелей и присоединительных устройств (дополнительные опции). Все метрологические характеристики определяются исходя из значения импеданса и фазового угла (z и 9) путем пересчета.

    Измерители имеют режим измерения RLC и режим продолжительных измерений. Измерители также имеют функцию компаратора, функцию сортировки измеряемых объектов в соответствии с заданными параметрами (BIN), обнаружения ошибки при плохом контакте. Измерители позволяют рассчитывать значения диэлектрической проницаемости (г) и электрической проводимости (о) измеряемых объектов с учетом их формы и размеров.

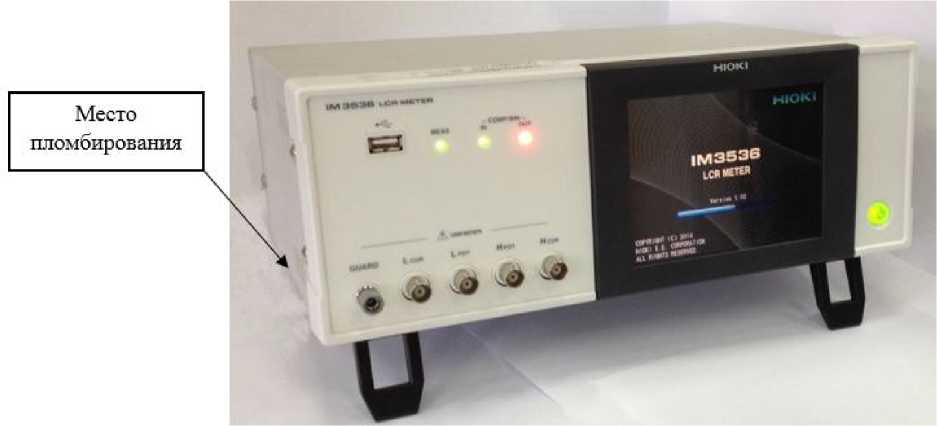

    Внешний вид измерителя приведен на рисунке 1. Пломба в виде неразрушаемой наклейки клеится на ребро между боковой и нижней панелью корпуса.

    Внешний вид. Измерители иммитанса (IM3536), http://oei-analitika.ru

    Рисунок 1 - Общий вид измерителей иммитанса IM3536


    Измеритель                                      1 шт.

    Руководство по эксплуатации                        1 экз.

    Методика поверки МП 2202-0059-2015              1 экз.

    ПО на CD                                  1 шт.


    Метрологические характеристики указаны в таблице 2.

    В указанных таблицах приняты следующие обозначения: z - полное сопротивление, y - полная проводимость, 9 - фазовый угол, RS - последовательное сопротивление переменного тока, RP - параллельное сопротивление переменного тока, Rdc - сопротивление постоянного тока, X - реактивное сопротивление, G - активная проводимость, B - реактивная проводимость, CS - последовательная емкость, CP - параллельная емкость, LS - последовательная индуктивность, LP - параллельная индуктивность, D - тангенс угла потерь, Q - добротность, г - диэлектрическая проницаемость, о - электрическая проводимость.

    Таблица 2 - Метрологические характеристики измерителей иммитанса IM3536

    Характеристика

    Значение характеристики

    Измерительная частота

    от 4 Гц до 8 МГц

    Измеряемые параметры

    z, y, 9, Rs, Rp, Rdc, X, G B, Cs, Cp, Ls, Lp, D, Q, г, о

    Диапазон показаний

    z,   Rp, R-dc X Ом

    y, G B, См

    9, градус

    Cs, Cp, Ф U lp, Гн

    D

    Q

    от 0 до 9,99999409

    от 0 до 9,99999409

    от минус 999,999 до 999,999

    от 0 до 9,99999409

    от 0 до 9,99999409

    от 0 до 9,99999

    от 0 до 9999,99

    Диапазон измерений

    (в зависимости от частоты) z R^ R^ Rdc X Ом y, G B, См

    9, градус Cs, Cp, Ф U lp, Гн

    D

    Q

    от 1М0-3 до 2М08

    от 1М0-8 до 100

    от минус 180 до 180

    от 1 • 10-12 до 1

    от 1М0-8 до 1М04

    от 140-5 до 10

    от 1 до 200

    Продолжение таблицы 2

    Характеристика

    Значение характеристики

    Пределы допускаемой погрешности (М): относительной по z, RS, RP, Rdc,

    X, CS, CP, LS, LP, y, G, B, %; абсолютной по Q, 9, D, градус

    M=± Ba-C-D-E-F-Q где

    Ba* - базовая погрешность, С - коэффициент уровня измерительного сигнала, D - коэффициент скорости измерения, Е - коэффициент длины кабеля, F - коэффициент смещения постоянного тока (напряжения), G -коэффициент зависимости от температуры. Значения коэффициентов (C, D, E, F, G) указаны в таблице 4

    Выходное сопротивление источника сигнала, Ом

    о

    С| -н -н о о О

    Уровень тест-сигнала (напряжение постоянного тока), В

    1

    Уровень тест-сигнала (напряжение переменного тока), В в диапазоне частот

    от 4 Гц до 1,0000 МГц

    от 1,0001 МГц до 8 МГц

    от 1040’3 до 5

    от 1040’3 до 1

    Уровень    тест-сигнала    (сила

    переменного тока), А в диапазоне частот от 4 Гц до 1,0000 МГц от 1,0001 МГц до 8 МГц

    от 1040"6 до 5040"3

    от 1040"6 до 1040"3

    при измерении малого импеданса с применением выходного сопротивления

    100 Ом

    10 Ом

    от 1040"6 до 1040"3 от 1040"6 до 10040"3

    Быстродействие, мс

    1

    Напряжение   питания   (при

    частоте 50-60 Гц), В

    от 100 до 240

    Потребляемая мощность,  А

    50

    Условия применения диапазон температур окружающего воздуха, °С относительная влажность воздуха, не более, % атмосферное давление, кПа

    от 0 до плюс 40

    80

    от 84 до 106,7

    Средний срок службы, лет

    10

    Г абаритные размеры (длина х ширина х высота), мм, не более

    330х230х119

    Продолжение таблицы 2

    Характеристика

    Значение характеристики

    Масса, кг, не более

    4,2

    (

    * Базовая погрешность Ва рассчитывается по формулам Ва = ± А + В

    10 Zx

    Ом]

    Range

    [Ом]

    -1

    (

    (если Range > 1 кОм) и Ba = ± A + B ■

    Rangel0M^ -1 l (если Range < 100 Ом),

    Zx[Om]     0

    где Zx - значение измеряемого импеданса в омах, Range - диапазон измерения в омах. Значения коэффициентов А и В для расчета базовой погрешности Ва указаны в таблице 3. В диапазоне частот от 1,0001 МГц до 5 МГц базовую погрешность Ва необходимо дополнительно умножить на (fm [МГц ]+3) / 4

    В диапазоне частот от 5,0001 МГц до 8 МГц базовую погрешность Ва необходимо дополнительно умножить на ( fm [МГц ])/ 2 , где fm - измерительная частота в МГц.

    Таблица 3 - Значения коэффициентов А и В для расчета базовой погрешности Ва

    Диапазон

    4 Гц -

    99,99 Гц

    100,00 Гц -

    999,99 Гц

    1,0000 кГц -

    10,000 кГц

    10,001 кГц -

    100,00 кГц

    100,01 кГц -

    1 МГц

    1,0001 МГц -

    8 МГц

    Для измерений на постоянном токе

    А

    В

    А

    В

    А

    В

    А

    В

    А

    В

    А

    В

    А

    В

    100 МОм

    6

    5

    3

    2

    3

    2

    -

    -

    -

    -

    -

    -

    1

    1

    5

    3

    2

    2

    2

    2

    10 МОм

    0,8

    1

    0,5

    0,3

    0,5

    0,3

    2

    1

    -

    -

    -

    -

    0,5

    0,3

    0,8

    0,5

    0,4

    0,2

    0,4

    0,2

    2

    1

    1 МОм

    0,4

    0,08

    0,3

    0,05

    0,3

    0,05

    0,5

    0,1

    3

    0,5

    -

    -

    0,2

    0,1

    0,3

    0,08

    0,2

    0,02

    0,2

    0,02

    0,6

    0,1

    3

    0,5

    100 кОм

    0,3

    0,03

    0,2

    0,03

    0,2

    0,03

    0,25

    0,04

    1

    0,3

    2

    0,5

    0,1

    0,01

    0,2

    0,02

    0,1

    0,02

    0,1

    0,02

    0,2

    0,02

    1

    0,3

    2

    0,3

    10 кОм

    0,3

    0,03

    0,2

    0,02

    0,05

    0,02

    0,3

    0,02

    0,5

    0,05

    2

    0,5

    0,1

    0,01

    0,2

    0,02

    0,1

    0,02

    0,03

    0,02

    0,2

    0,02

    0,5

    0,05

    1,5

    0,3

    1 кОм

    0,3

    0,02

    0,2

    0,02

    0,2

    0,02

    0,2

    0,02

    0,4

    0,02

    1,5

    0,2

    0,1

    0,01

    0,2

    0,01

    0,1

    0,02

    0,1

    0,02

    0,15

    0,02

    0,4

    0,02

    1,5

    0,2

    100 Ом

    0,3

    0,02

    0,2

    0,02

    0,2

    0,02

    0,2

    0,02

    0,5

    0,03

    1,5

    0,2

    0,1

    0,02

    0,2

    0,01

    0,15

    0,01

    0,1

    0,01

    0,15

    0,02

    0,5

    0,03

    1,5

    0,2

    10 Ом

    0,5

    0,1

    0,4

    0,05

    0,4

    0,05

    0,4

    0,05

    0,8

    0,1

    2

    1,5

    0,2

    0,15

    0,3

    0,1

    0,3

    0,03

    0,3

    0,03

    0,3

    0,03

    0,5

    0,05

    2

    1

    1 Ом

    1,5

    1

    1

    0,3

    1

    0,3

    1

    0,3

    1,5

    1

    3

    3

    0,3

    0,3

    0,8

    0,5

    0,5

    0,2

    0,5

    0,2

    0,5

    0,2

    0,7

    0,5

    3

    2

    100 мОм

    8

    8

    5

    4

    3

    2

    2

    2

    4

    3

    -

    -

    1

    1

    5

    4

    3

    2

    2

    1,5

    2

    1,5

    3

    4

    Примечание: Коэффициенты А и В в верхней строке диапазона используются для расчета пределов допускаемой погрешности z, RS, RP, Rdc, X, y, G, B, CS, CP, LS, LP, в нижней строке диапазона - для 6, Q, D

    Таблица 4 - Значения коэффициентов C, D, E, F и G

    Наименование

    Дополнительные условия

    Значения

    коэффициента

    коэффициентов

    Коэффициент

    При измерении на постоянном токе, 1 В

    1

    уровня

    При измерении на переменном токе

    измерительного

    от 0,010 В до 0,999 В

    1+0,2/V

    сигнала (С)

    1 В

    1

    от 1,001 В до 5В

    1+2/V

    где V - измерительное напряжение в вольтах

    Коэффициент

    При измерении на переменном токе

    скорости

    FAST

    8

    измерения (D)

    MED/NORMAL

    4

    SLOW

    2

    SLOW2

    1

    При измерении на постоянном токе FAST

    4

    MED

    3

    SLOW

    2

    SLOW2

    1

    Коэффициент

    Длина кабеля, м (допустимый диапазон частот)

    длины кабеля

    0 (до 8 МГц)

    1

    (E)

    1 (до 8 МГц)

    1,5

    2 (до 2 МГц)

    2

    4 (до 1 МГц)

    3

    Коэффициент

    DC bias в режиме OFF

    1

    смещения

    DC bias в режиме ON

    2

    постоянного

    тока

    (напряжения)

    (F)

    Коэффициент

    При использовании от +18 °С до +28 °С

    1

    зависимости от

    При использовании от 0 °С до +18 °С или

    температуры

    (G)

    от +28 °С до +40 °С

    1 + 0,1 1 - 2^

    Измерители иммитанса комплектуются кабелями и переходными устройствами (дополнительная опция) согласно таблице 5 (или аналогичными).

    Таблица 5

    Наименование

    Диапазон частот

    Обозначение

    4-клеммный измерительный кабель с зажимами типа «крокодил»

    от постоянного тока до 8 МГц

    L2000

    4-клеммный измерительный кабель с зажимами типа «крокодил»

    от постоянного тока до 200 кГц

    9140-10

    4-клеммный измерительный кабель с зажимами типа «крокодил» в резиновой оболочке

    от постоянного тока до 200 кГц

    9500-10

    измерительный кабель с зажимом «пинцет»

    от постоянного тока до 8 МГц

    L2001

    измерительный экранированный кабель длиной 1 м

    от постоянного тока до 8 МГц

    9261-10

    Продолжение таблицы 5

    Наименование

    Диапазон частот

    Обозначение

    переходное      устройство      (тестовое

    приспособление) для измерения параметров выводных компонентов

    от постоянного тока до 8 МГц

    9262

    переходное устройство (тестовое приспособление) для планарных компонентов

    от постоянного тока до 8 МГц

    9263 SMD

    переходное      устройство      (тестовое

    приспособление)      для      планарных

    компонентов с выводом электродов с противоположных сторон

    от постоянного тока до 120 МГц

    9677 SMD

    переходное      устройство      (тестовое

    приспособление)      для      планарных

    компонентов с односторонним выводом электродов

    от постоянного тока до 120 МГц

    9699 SMD

    переходное устройство (тестовое приспособление) для планарных компонентов

    от постоянного тока до 8 МГц

    IM9100

    Устройство    смещения    напряжением

    постоянного тока

    от 40 Гц до 8 МГц

    9268-10

    Устройство подачи постоянного  тока

    смещения

    от 40 Гц до 2 МГц

    9269-10


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
