Номер по Госреестру СИ: 31986-12
31986-12 Мегаомметры
(3000)
Назначение средства измерений:
Мегаомметры серии 3000 (модели 3153, 3154, 3159, 3174, 3453, 3453-01, 3453-11, 3454-51, 3454-10, 3455, 3490, IR4018-20, IR4017-20, IR4016-20) -
тивления, постоянного и переменного напряжения, постоянного тока и температуры, а также для измерения изоляции высоковольтного оборудования, изолирующих материалов проводов и кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, поверхностных и объёмных сопротивлений изоляционных материалов.
Внешний вид.
Мегаомметры
Рисунок № 1
Внешний вид.
Мегаомметры
Рисунок № 2
Внешний вид.
Мегаомметры
Рисунок № 3
Внешний вид.
Мегаомметры
Рисунок № 4
Внешний вид.
Мегаомметры
Рисунок № 5
Внешний вид.
Мегаомметры
Рисунок № 6
Внешний вид.
Мегаомметры
Рисунок № 7
Внешний вид.
Мегаомметры
Рисунок № 8
Внешний вид.
Мегаомметры
Рисунок № 9

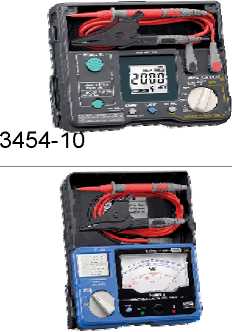

Внешний вид.
Мегаомметры
Рисунок № 10
Программное обеспечение
Идентификационные данные програмного обеспечения приведены в таблице 1
Наименование программного обеспечения |
Идентификационное наименование ПО |
Номер версии (Идентиф икационны й номер) ПО |
Алгоритм вычисления цифрового идентификатора ПО |
BIN3455 |
Setup.exe |
vl.00 |
md5 |
Функции ПО:
-
- коммутация с при бором;
-
- автоматизация измерений;
-
- визуализация измерений;
-
- цифровая обработка сигналов;
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок ПО мегаомметра 3455 уровень защиты ПО мегаомметра от непреднамеренных и преднамеренных измерений соответствует уровню «С».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую панель прибора печатью и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководствах эксплуатациях на мегаомметры серии 3000 (модели 3153, 3154, 3159, 3174, 3453, 3453-01, 3453-11, 3454-51, 3454-10, 3455, 3490, IR4018-20, IR4017-20, IR4016-20).Нормативные и технические документы
Нормативные документы, устанавливающие требования к мегаомметрам серии 3000-
1 ГОСТ 8.028-86 Государственный первичный и государственная схема для средств измерений электрического сопротивления.
-
2 ГОСТ 8.027-89. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электродвижущей силы и постоянного напряжения.
-
3 ГОСТ 8.022-89. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне V10-16 - 30 А.
-
4 ГОСТ 22261-94. ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия.
6 Техническая документация изготовителя HIOKI E.E. CORPORATION, Япония.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийвыполнение работ по оценке соответствия промышленной продукции установленным законодательством РФ обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП 2202-0043-2012 «Мегаомметры серии 3000 (модели 3153, 3154, 3159, 3174, 3453, 3453-01, 3453-11, 3454-51, 3454-10, 3455, 3490, IR4018-20, IR4017-20, IR4016-20). Методика поверки» утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в феврале 2012 года.
Основные средства поверки:
-
- меры-имитаторы Р40112, Р40113, Р40114, Р40115 (Госреестр № 10980-87);
-
- магазин сопротивления измерительный постоянного тока Р4001 (Госреестр № 2508-69);
-
- мера электрического сопротивления постоянного тока многозначная Р3026 (Госреестр № 8478-91);
-
- калибратор постоянного тока НК4-1 (Госреестр № 12261-98);
-
- калибратор многофункциональный TRX-IIR (Госреестр № 42789-09);
-
- термостат металлоблочный Fast Cal (Госреестр № 20509-06);
-
- термометр сопротивления платиновый низкотемпературный образцовый ТСПН-4М (Госреестр № 11567-88).
Изготовитель
HIOKI E.E. CORPORATION, ЯпонияАдрес: 81 Kiozumi, Ueda, Nagano, Japan Тел.факс 386-11-92
W eb-сайт: www.hioki.com
Заявитель
ЗАО «ТЕККНОУ», г. Санкт-ПетербургАдрес: 196066, Россия, Санкт-Петербург, Московский пр., 212
Тел./факс: (812) 324-5627, 324-5628, 324-5629
Web-сайт: www.tek-know.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», зарегистрирован в Государственном реестре под № 30001-10 Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Тел./факс: (812) 323-96-21E-mail: Y.P.Semenov@vniim.ru
Принцип действия мегаомметров серии 3000 основан на пропускании заданного тока через объект измерения и определения падения напряжения на объекте. Мегаомметры являются компактными приборами, позволяющими проводить измерения сопротивления изоляции до 5 ТОм при измерительном напряжении от 25 В до 5 кВ. В приборах предусмотрено также измерение напряжения, выдача сигнала индикации высокого напряжения, автоматический разряд. Приборы различаются по габаритным размерам, весу, комплектации и метрологическим характеристикам. Мегаомметры серии 3000 представлены на рисунке 1.
3159
3453-01
3454-11
IR4017-20
3455
IR4016-2
3490
IR4018-
Рисунок 1
Наименование |
Значение параметров для моделей | |||||
3153 |
3154 |
3159 |
3174 |
3453/ 3453-01 |
3454-11/ 3454-51/ 3454-10 | |
параметры |
р т -чюст |
R |
р т Апост? |
р т -чюст |
R- UnepeM |
R- UnepeM |
UnepeM |
Г |
Г | ||||
Диапазон измерений или верхний предел измерения: сопротивление (R)/ постоянное |
10 ГОм |
200 МОм/25 В |
2 МОм -2 ГОм |
2 МОм -2 ГОм |
40 МОм/125 В |
200 МОм/50 В |
напряжение |
(50 В - 1,2 кВ) |
200 МОм/50 В |
(500 В) |
(500 В) |
2 ГОм/250 В |
200 Ом/125 В |
2 ГОм/100 В |
4 МОм -2 ГОм |
4 МОм -2 ГОм |
2 ГОм/500 В |
500 Ом/125 В | ||
2 ГОм/250 В |
(1000 В) |
(1000 В) |
4 ГОм/1000 В |
500 Ом/500 В | ||
4 ГОм/500 В |
2 ГОм/250 В | |||||
4 ГОм/1000 В |
2 ГОм/500 В | |||||
переменное напряжение (UnepeM) |
5 кВ |
600 В |
750 В | |||
ПОСТОЯННЫЙ ток (1пост) |
0,01 - 100 мА |
0,01-120 мА |
0,01-20 мА | |||
низкоомное |
- |
- |
- |
- |
0,1 - 400 Ом |
40 Ом - 4 МОм |
сопротивление (г) | ||||||
Пределы допускаемой погрешности: по R, % |
±(4 -25) |
±(2 -5) |
±(4 -8) |
±(4 -8) |
±(2 -5) |
±(3 -5) |
ПО Unep |
±(1,5 - 5)% |
±(0,03Ах+ |
±(0,03Ах+ | |||
бе.д.) |
бе.д.) | |||||
ПО 1пост |
±(0,02Ах+ |
±(0,03Ах+ | ||||
Зе.д.) |
20мкА) | |||||
ПО Г |
±(0,02Ах+ |
±(0,05Ах+ | ||||
бе.д.) |
бе.д.) | |||||
Источник |
100 - 240 В, |
100 - 240 В, |
100 - 240 В |
100-240 В, |
Батарея 1,5 В |
Батарея 1,5 В |
питания |
50-60 Гц |
50-60 Гц |
50-60 Гц |
50-60 Гц |
(АА) х 4 |
(АА) х 4 |
Потребляемая мощность, В ’А |
1000 |
15 |
800 |
200 |
2 |
2 |
Наименование |
Значение параметров для моделей | |||||
3153 |
3154 |
3159 |
3174 |
3453/ 3453-01 |
3454-11/ 3454-51/ 3454-10 | |
Условия применения: диапазон температур | ||||||
окружающего воздуха, °C |
0-40 |
0 - 40 |
0 - 40 |
0 - 40 |
0 - 40 |
0 - 40 |
относительная | ||||||
влажность | ||||||
воздуха при 23 °C, не более, % атмосферное |
80 |
80 |
80 |
80 |
80 |
80 |
давление, кПа |
84-106 |
84-106 |
84-106 |
84-106 |
84-106 |
84-106 |
(мм рт.ст.) |
(630-800) |
(630-800) |
(630-800) |
(630-800) |
(630-800) |
(630-800) |
Наличие ПО |
Да |
Да |
Да |
Да |
Да |
Да |
Средний срок службы, лет |
10 |
10 |
10 |
10 |
10 |
10 |
Габаритные размеры (высота х ширина х толщина), мм |
320x155x480 |
61x215x213 |
320x155x330 |
320x155x395 |
320x155x480 |
61x215x213 |
Масса, кг |
18 |
1,1 |
20,5 |
15 |
0,5 |
0,53 |
Наименование |
Значение параметров для моделей | ||||
3455 |
3490 |
IR4016-20 |
IR4017-20 |
IR4018-20 | |
параметры |
R, UnocT, UnepeM, к® |
р тт перем Г |
р тт перем |
р тт перем |
р тт перем |
Диапазон измерений или верхний предел измерения: R/UnOCT |
2,50 ГОм/250 В 500 ГОм/500 В 1 ТОм/1 кВ 2,5 ТОм/2,5 кВ 5 ТОм/5 кВ |
100 МОм/250 В 100 МОм/500 В 4 ГОм/1 кВ |
100 МОм/500 В |
1 ГОм/500 В |
2 ГОм/1 кВ |
Unep, 50/60 Гц |
50-750 В |
0 - 600 В |
0 - 600 В |
0 - 600 В |
0 - 600 В |
UnOCT |
50 В - 1 кВ |
- |
- |
- |
- |
ток утечки (1у) |
1 нА - 1,2 мА |
- |
- |
- |
- |
темература ( ) |
минус 10 - +70 °C |
- |
- |
- |
- |
r |
- |
3—30 Ом |
- |
- |
- |
Пределы допускаемой погрешности: по R, % |
±(4 - 25) |
±(5 - 10) |
±(5 - 10) |
±(5 - 10) |
±(5 - 10) |
ПО Unep |
±(0,015Ах +2е.д.) |
±5% |
±5% |
±5% |
±5% |
ПО Uпocт, |
±(0,015 Ах + 2 е.д.) | ||||
по Iy, % |
±(2,5 - 25) | ||||
по Q, °C |
±(1,0-1,5) | ||||
ПО г |
±3% | ||||
Источник питания |
Батарея 1,5 В (АА) х 6 |
Батарея 1,5 В (АА) х 4 |
Батарея 1,5 В (АА) х 4 |
Батарея 1,5 В (АА) х 4 |
Батарея 1,5 В (АА) х 4 |
Потребляемая |
6; 15 |
3 |
3 |
3 |
3 |
Наименование |
Значение параметров для моделей | ||||
3455 |
3490 |
IR4016-20 |
IR4017-20 |
IR4018-20 | |
мощность, В ’А | |||||
Условия применения: диапазон температур | |||||
окружающего воздуха, °C |
0-40 |
0 - 40 |
0 - 40 |
0 - 40 |
0 - 40 |
относительная | |||||
влажность | |||||
воздуха при 23 °C, не более, % |
80 |
80 |
80 |
80 |
80 |
атмосферное давление, кПа |
84-106 |
84-106 |
84-106 |
84-106 |
84-106 |
(мм рт.ст.) |
(630-800) |
(630-800) |
(630-800) |
(630-800) |
(630-800) |
Наличие ПО |
Да |
Нет |
Нет |
Нет |
Нет |
Средний срок службы, лет |
10 |
10 |
10 |
10 |
10 |
Габаритные размеры (высота х ширина х толщина), мм |
260x251x120 |
159x177x53 |
159x177x53 |
159x177x53 |
159x177x53 |
Масса, кг |
2,8 |
0,6 |
0,6 |
0,6 |
0,6 |
Принятые обозначения: R - сопротивление изоляции; Unep - переменное напряжение; Un0CT -постоянное напряжение; 1У - ток утечки; 11ЮсТ - постоянный ток; Q - температура; r -низкоомное сопротивление, е.д.- единица дискретности, Ах - значение измеряемой величины.
