Номер по Госреестру СИ: 56774-14
56774-14 Мультиметры цифровые
(HIOKI серии DT42XX)
Назначение средства измерений:
Мультиметры цифровые HIOKI серии DT42XX (далее - мультиметры) предназначены для:
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного и переменного тока;
- измерения электрического сопротивления;
- измерения электрической емкости;
- измерения частоты;
- измерения температуры с помощью термопар.
Внешний вид.
Мультиметры цифровые
Рисунок № 1
Внешний вид.
Мультиметры цифровые
Рисунок № 2
Внешний вид.
Мультиметры цифровые
Рисунок № 3
Внешний вид.
Мультиметры цифровые
Рисунок № 4
Внешний вид.
Мультиметры цифровые
Рисунок № 5
Внешний вид.
Мультиметры цифровые
Рисунок № 6
Внешний вид.
Мультиметры цифровые
Рисунок № 7
Внешний вид.
Мультиметры цифровые
Рисунок № 8
Внешний вид.
Мультиметры цифровые
Рисунок № 9
Внешний вид.
Мультиметры цифровые
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым HIOKI серии DT42XX
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 - 2-109 Гц
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Ы0-16 до 30 А
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот от 1-10-1 до 1 • 106 Гц
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
Техническая документация фирмы «HIOKI E.E. Corporation», Япония
Поверка
Поверкаосуществляется по документу МП 56774-14 «Мультиметры цифровые HIOKI серии DT42XX. Методика поверки», с изменением № 1, утвержденному ФГУП «ВНИИМС» 17.04.2017 г.
Основные средства поверки: калибратор универсальный Fluke 9100 (рег. № 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
Изготовитель
Фирма «HIOKI E.E. Corporation», Япония Адрес: 81 Koizumi, Ueda, Nagano, 386-1192, Japan Телефон (факс): +81-268-28-0562 (+81-268-28-0568)Web-сайт: http://www.hioki.co.jp
Заявитель
Закрытое акционерное общество «ТЕККНОУ», (ЗАО «ТЕККНОУ»)Адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская д. 17, корп.3, литер Е, пом.1-Н Телефон (факс): +7(812) 324-56-27 (+7(812) 324-56-29)
Web-сайт: http://www.tek-know.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-Mail: office@vniims.ru, www.vniims.ru
Мультиметры представляют собой портативные переносные цифровые измерительные приборы (ЦИП) построенные на базе специализированных интегральных микросхем для мультиметров.
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом индикаторе (ЖКИ).
Для измерения напряжения и силы переменного тока в приборах использованы детекторы истинных среднеквадратических (True RMS) или средневыпрямленных значений. Измерение силы тока может производиться как непосредственно прибором, так и с помощью внешних токоизмерительных клещей с выходом по напряжению (модификации DT4251, DT4253, DT4255, DT4256).
Мультиметры комплектуются токоизмерительными клещами модификаций 9010-50, 9018-50, 9132-50 (в зависимости от заказа).
Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на ЖКИ в цифровом виде и в виде сегментной гистограммы.
Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК через интерфейс связи USB (с дополнительным адаптером в зависимости от модели).
Приборы имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, усреднения, перегрузки, автоматического/ручного выбора диапазона измерений. Также мультиметры обладают функциями определения целостности цепи и проверки диодов.
Основные узлы мультиметров: входные делители, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, блок питания, клавиатура, ЖКИ.
Конструктивно мультиметры серии DT42XX выполнены в пластиковых ударопрочных корпусах прямоугольной формы. На лицевой панели мультиметров расположены функциональные клавиши, поворотный переключатель, входные разъёмы, ЖКИ.
Мультиметры выпускаются в следующих модификациях: DT4211, DT4212, DT4221, DT4222, DT4223, DT4224, DT4251, DT4252, DT4253, DT4254, DT4255, DT4256.
Модификации отличаются между собой набором выполняемых функций, метрологическими характеристиками, напряжением питания и размером корпуса.
Внешний вид мультиметров представлен на рисунках 1 - 12.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.
Рисунок 1 - Мультиметр DT4211

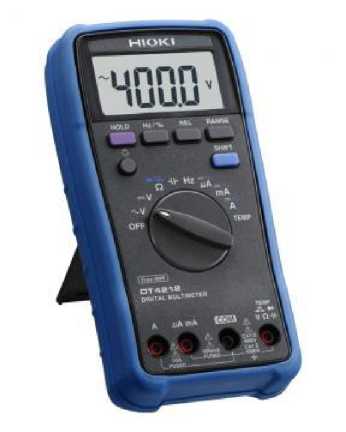

Рисунок 2 - Мультиметр DT4212

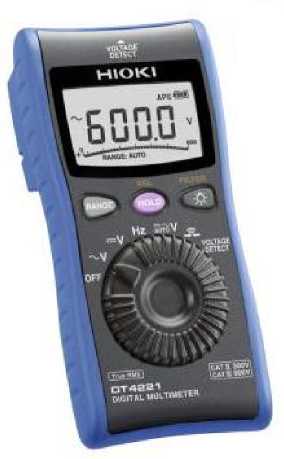

Рисунок 3 - Мультиметр DT4221
НЮХ'

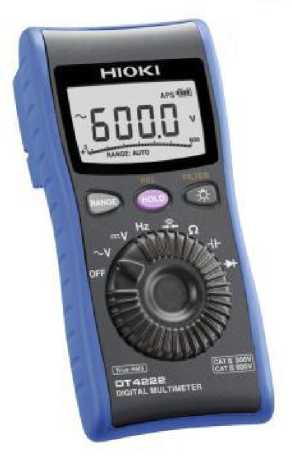

Рисунок 4 - Мультиметр DT4222

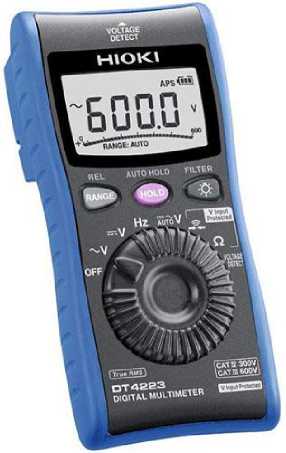

Рисунок 5 - Мультиметр DT4223
AUTO HOLO FILTER
HJOKI
Ж
APS <“■.
ТППП v UUU.U I
‘ 1----- ' ■ woI
[ HAJWt: AUTO ~~ J

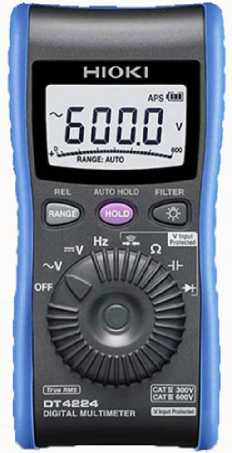

Рисунок 6 - Мультиметр DT4224
Ml OKI

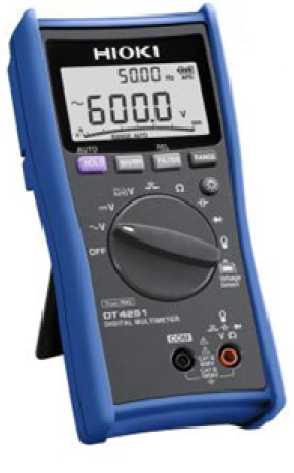

Рисунок 7 - Мультиметр DT4251
HIOKI

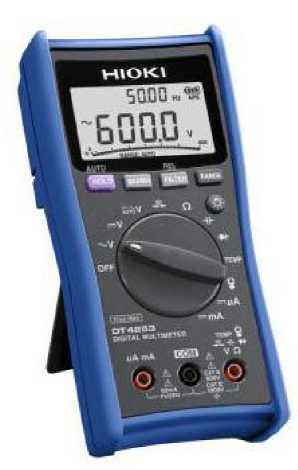

Рисунок 9 - Мультиметр DT4253
HlOKl
Рисунок 11 - Мультиметр DT4255

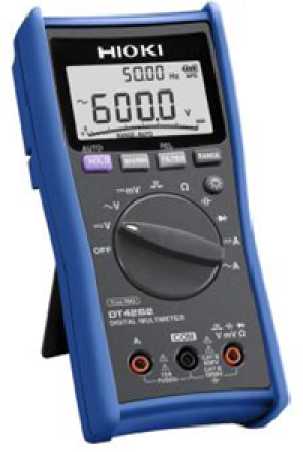

Рисунок 8 - Мультиметр DT4252
Рисунок 10 - Мультиметр DT4254

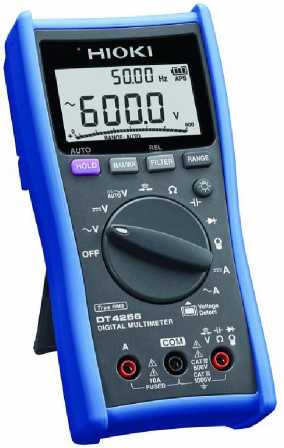

Рисунок 12 - Мультиметр DT4256
Программное обеспечение отсутствует.Таблица 29 -
Наименование |
Обозначение |
Количество |
Мультиметр цифровой HIOKI серии DT42XX (модификация по заказу) |
- |
1 шт. |
Клещи токоизмерительные (модификация по заказу) |
- |
по заказу |
Измерительные кабели |
- |
1 к-т |
Защитный кожух |
- |
1 шт. |
Наименование |
Обозначение |
Количество |
Батареи питания |
- |
1 к-т |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 56774-14 с изм. № 1 |
1 экз. |
Основные метрологические и технические характеристики мультиметров цифровых HIOKI серии DT42XX приведены в таблицах 1 - 27.
Таблица 1 - Функциональные характеристики мультиметров цифровых HIOKI серии DT42XX
Наименование характеристики |
М |
одификация | ||||||||||
DT4211 |
DT4212 |
DT4221 |
DT4222 |
DT4223 |
DT4224 |
DT4251 |
DT4252 |
DT4253 |
DT4254 |
DT4255 |
DT4256 | |
Детектор истинных среднеквадратических значений |
нет |
да |
да |
да |
да |
да |
да |
да |
да |
да |
да |
да |
Измерение силы постоянного тока |
да |
да |
нет |
нет |
нет |
нет |
нет |
да |
да |
нет |
нет |
да |
Измерение силы переменного тока |
да |
да |
нет |
нет |
нет |
нет |
нет |
да |
нет |
нет |
нет |
да |
Измерение силы переменного тока с токоизмерительными клещами |
нет |
нет |
нет |
нет |
нет |
нет |
да |
нет |
да |
нет |
да |
да |
Измерение электрического сопротивления |
да |
да |
нет |
да |
да |
да |
да |
да |
да |
нет |
да |
да |
Измерение электрической емкости |
да |
да |
нет |
да |
нет |
да |
да |
да |
да |
нет |
да |
да |
Измерение температуры с помощью термопар |
нет |
да |
нет |
нет |
нет |
нет |
нет |
нет |
да |
нет |
нет |
нет |
Проверка диодов |
да |
да |
нет |
да |
нет |
да |
да |
да |
да |
нет |
да |
да |
Таблица 2 - Метрологические характеристики мультиметров DT4211, DT4212 в режиме измерения напряжения постоянного тока
Пределы измерений |
Пределы допускаемой абсолютной погрешности^ измерений |
400,0 мВ |
0,5+3 |
4,000 В | |
40,00 В | |
400,0 В | |
1000 В | |
Примечание: - здесь и далее в таблицах параметры погрешности выражены в % от измеренного значения + е. м. р. (единицы младшего разряда) |
DT4212 в режиме
Пределы измерений |
Частота |
Пределы допускаемой абсолютной погрешности^ измерений |
400,0 мВ |
от 40 до 500 Гц |
1+10 |
4,000 В |
1+5 | |
40,00 В | ||
400,0 В | ||
1000 В |
DT4212 в режиме
Таблица 4 - Метрологические характеристики мультиметров DT4211, измерения силы постоянного тока
Пределы измерений |
Пределы допускаемой абсолютной погрешности^ измерений |
400 мкА |
1,2+3 |
4000 мкА | |
40,00 мА | |
400,0 мА | |
4,000 А | |
10,00 А |
DT4212 в режиме
Таблица 5 - Метрологические характеристики мультиметров DT4211, измерения силы переменного тока
Пределы измерений |
Частота |
Пределы допускаемой абсолютной погрешности^ измерений |
400,0 мкА |
от 40 до 500 Гц |
1,2+5 |
4000 мкА | ||
40,00 мА | ||
400,0 мА | ||
4,000 А | ||
10,00 А |
DT4212 в режиме
Таблица 6 - Метрологические характеристики мультиметров DT4211, измерения электрического сопротивления постоянного тока
Пределы измерений |
Пределы допускаемой абсолютной погрешности^ измерений |
400,0 Ом |
0,5+3 |
4,000 кОм |
0,5+2 |
40,00 кОм | |
400,0 кОм | |
4,000 МОм | |
40,00 МОм |
1,5+3 |
DT4212 в режиме
Пределы измерений |
Пределы допускаемой абсолютной погрешности1* измерений |
50,00 нФ |
1,5+15 |
500,0 нФ |
2+5 |
5,000 мкФ |
5+5 |
50,00 мкФ | |
100,0 мкФ |
DT4212 в режиме
Таблица 8 - Метрологические характеристики мультиметров DT4211, измерения частоты
Пределы измерений |
Пределы допускаемой абсолютной погрешности1* измерений |
5,000 Гц |
0,1+3 |
50,00 Гц | |
500,0 Гц | |
5,000 кГц | |
50,00 кГц | |
500,0 кГц | |
5,000 МГц |
режиме измерения
Таблица 9 - Метрологические характеристики мультиметров DT4212 в температуры с помощью термопар
Тип термопары |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности2-* измерений |
К |
от -55,0 до 0,0 °С |
2,0+2 |
от 0,0 до 50,0 °С |
0,0+2 | |
от 50,0 до 400,0 °С |
2,0+1 | |
от 400 до 700 °С | ||
Примечание: 2) - здесь и далее в таблицах параметры погрешности выражены в % от измеренного значения + градус Цельсия (°С) |
DT4222, DT4223,
Таблица 10 - Метрологические характеристики мультиметров DT4221 DT4224 в режиме измерения напряжения постоянного тока
Пределы измерений |
Пределы допускаемой абсолютной погрешности1* измерений |
600,0 мВ |
0,5+5 |
6,000 В | |
60,00 В | |
600,0 В |
Пределы измерений |
Пределы допускаемой абсолютной погрешности^ измерений | |
от 40 до 500 Гц |
от 500 до 1000 Гц | |
6,000 В |
1+3 |
2,5+3 |
60,00 В |
2+3 | |
600,0 В |
Таблица 12 - Метрологические характеристики мультиметров DT4222, DT4223, DT4224 в режиме измерения электрического сопротивления постоянного тока
Пределы измерений |
Пределы допускаемой абсолютной погрешности^ измерений |
600,0 Ом |
0,9+5 |
6,000 кОм | |
60,00 кОм | |
600,0 кОм | |
6,000 МОм | |
60,00 МОм |
1,5+5 |
Таблица 13 - Метрологические характеристики мультиметров DT4222, DT4224 в режиме измерения электрической емкости
Пределы измерений |
Пределы допускаемой абсолютной погрешности^ измерений |
1,000 мкФ |
1,9+5 |
10,00 мкФ | |
100,0 мкФ | |
1,000 мФ | |
10,00 мФ |
5+20 |
Пределы измерений |
Пределы допускаемой абсолютной погрешности1) измерений | |
от 40 до 500 Гц |
от 500 до 1000 Гц | |
6,000 В |
0,9+3 |
1,8+3 |
60,00 В | ||
600,0 В | ||
1000 В |
Таблица 17 - Метрологические характеристики мультиметров DT4252, DT4253, DT4256 в режиме измерения силы постоянного тока
Пределы измерений |
Пределы допускаемой абсолютной погрешности1) измерений | ||
DT4252 |
DT4253 |
DT4256 | |
60,00 мкА |
- |
0,8+5 |
- |
600,0 мкА |
- |
- | |
6,000 мА |
- |
- | |
60,00 мА |
- |
1,8+15 | |
600,0 мА |
- |
- |
0,9+5 |
6,000 А |
0,9+5 |
- |
0,9+3 |
10,00 А |
- |
0,9+3 |
Таблица 18 - Метрологические характеристики мультиметров DT4252, DT4256 в режиме измерения силы переменного тока
Пределы измерений |
Пределы допускаемой абсолютной погрешности^ измерений | |
от 40 до 500 Гц |
от 500 до 1000 Гц | |
600,0 мА5) |
1,4+5 |
1,8+5 |
6,000 А |
1,4+3 |
1,8+3 |
10,00 А | ||
Примечание: 5) - только для DT4256 |
Таблица 19 - Метрологические характеристики мультиметров DT4251, DT4253, DT4255, DT4256 в режиме измерения силы переменного тока (с токоизмерительными клещами из таблицы 24)
Пределы измерений |
Частота |
Пределы допускаемой абсолютной погрешности^ измерений |
Определяются типом токоизмерительных клещей |
от 45 до 66 Гц |
0,9+36) |
Примечание: 6) - при измерениях к погрешности прибора необходимо прибавить погрешность токоизмерительных клещей |
Пределы измерений |
Пределы допускаемой абсолютной погрешности^ измерений | |
DT4251, DT4252, DT4253 |
DT4255, DT4256 | |
600,0 Ом |
0,7+5 |
0,7+5 |
6,000 кОм |
0,7+3 | |
60,00 кОм | ||
600,0 кОм | ||
6,000 МОм |
0,9+5 |
0,9+3 |
60,00 МОм |
1,5+5 |
1,5+3 |
Таблица 21 - Метрологические характеристики мультиметров DT4251, DT4252, DT4253, DT4255, DT4256 в режиме измерения электрической емкости
Пределы измерений |
Пределы допускаемой абсолютной погрешности^ измерений |
1,000 мкФ |
1,9+5 |
10,00 мкФ | |
100,0 мкФ | |
1,000 мФ | |
10,00 мФ |
5+20 |
Таблица 22 - Метрологические характеристики мультиметров DT4251, DT4252, DT4253, DT4254, DT4255, DT4256 в режиме измерения ч астоты
Пределы измерений |
Пределы допускаемой абсолютной погрешности^ измерений |
99,99 Гц |
0,1+1 |
999,9 Гц | |
9,999 кГц | |
99,99 кГц |
Таблица 23 - Метрологические характеристики мультиметров DT4253 в режиме измерения температуры с помощью термопар
Тип термопары |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности2) измерений |
К |
от -40,0 до 400,0 °С |
0,5+2 |
токоизмерительных клещей, используемых совместно с мультиметрами цифровыми HIOKI серии DT42XX, приведены в таблице 24.
Таблица 24 - токоизмерительных клещей
Наименование характеристики |
Значение для модификаций | ||
9010-50 |
9018-50 |
9132-50 | |
Пределы измерений силы переменного тока, А |
10/20/50/100/200/500 |
20/50/100/200/ 500/1000 | |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А |
±(0,02^изм.+ 0,01-1к.) |
±(0,015^изм.+ 0,001 -1к.) |
±(0,03^изм.+ 0,002-1к.) |
Наименование характеристики |
Значение для модификаций | ||
9010-50 |
9018-50 |
9132-50 | |
Диапазон частот, Гц |
от 45 до 66 |
от 45 до 66 |
от 45 до 66 |
Диаметр захвата, мм |
46 |
46 |
55 |
Г абаритные размеры, мм, (длинахширинахвысота) |
188х78х35 |
188х78х35 |
224x100x35 |
Масса, кг |
0,42 |
0,42 |
0,6 |
Примечания: 1изм. - измеренное значение силы тока, А; 1к - верхний предел измерений |
Таблица 25 - Основные технические характеристики мультиметров цифровых HIOKI серии
DT42XX
Наименование характеристики |
Значение для модификаций | |
DT4211 DT4212 |
DT4221 | |
Электрическое питание |
3 В; две батареи типа LR6 |
1,5 В; одна батарея типа LR03 |
Температурный коэффициент |
0,1хПогрешность измерений/°С | |
Г абаритные размеры, мм, (длинахширинахвысота) |
180,6х91,6х57,1 |
149х72х38 |
Масса, кг |
0,388 |
0,19 |
Нормальные условия применения
|
от 18 до 28 до 80 | |
Рабочие условия применения
|
от -10 до +50 до 80 |
Таблица 26 - Основные технические характеристики мультиметров цифровых HIOKI серии DT42XX (продолжение)
Наименование характеристики |
Значение для модификаций | |
DT4222 |
DT4223 DT4224 | |
Электрическое питание |
1,5 В; одна батарея типа LR03 | |
Температурный коэффициент |
0,1хПогрешность измерений/°С | |
Г абаритные размеры, мм, (длинахширинахвысота) |
149х72х38 | |
Масса, кг |
0,19 | |
Нормальные условия применения
|
от 18 до 28 до 80 | |
Рабочие условия применения
|
от -10 до +50 до 80 |
от -10 до +65 до 80 |
Таблица 27 - Основные технические характеристики мультиметров цифровых HIOKI серии DT42XX (продолжение)
Наименование характеристики |
Значение для модификаций | |
DT4251 |
DT4252 DT4253 | |
Электрическое питание |
6 В; четыре батареи типа LR03 | |
Температурный коэффициент |
0,1 хПогрешность измерений/°С | |
Г абаритные размеры, мм, (длинахширинахвысота) |
174х84х52 | |
Масса, кг |
0,39 | |
Нормальные условия применения
|
от 18 до 28 до 80 | |
Рабочие условия применения
|
от -10 до +50 до 80 |
Таблица 28 - Основные технические характеристики мультиметров цифровых HIOKI серии DT42XX (окончание)
Наименование характеристики |
Значение для модификаций |
DT4254 DT4255 DT4256 | |
Электрическое питание |
6 В; четыре батареи типа LR03 |
Температурный коэффициент |
0,1 хПогрешность измерений/°С |
Г абаритные размеры, мм, (длинахширинахвысота) |
174х84х52 |
Масса, кг |
0,39 |
Нормальные условия применения
|
от 18 до 28 до 80 |
Рабочие условия применения
|
от -25 до +65 °С до 80 % |
