ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мегаомметры HIOKI серий IR, 3000

Назначение средства измерений

Мегаомметры HIOKI серий IR, 3000 (далее - мегаомметры) предназначены для измерений сопротивления изоляции, напряжения постоянного и переменного тока, электрического сопротивления постоянному току, проведения диагностики состояния изоляции электрических цепей, не находящихся под напряжением.

Описание средства измерений

Мегаомметры представляют собой многофункциональные переносные цифровые измерительные приборы.

Принцип их действия основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения сети или батарей питания (аккумуляторов). Мегаомметры имеют несколько диапазонов установки выходного напряжения. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.

Мегаомметры HIOKI серий IR, 3000 выпускаются в виде следующих модификаций: 3153, 3159, 3174, 3490, IR3455, IR4016, IR4017, IR4018-20, IR4053, IR4056, IR4057, IR4058.

Модификации отличаются между собой выходным напряжением, диапазоном измерений сопротивления изоляции, сервисными функциями, напряжением питания, формой корпуса, габаритами, массой.

Модификации серии IR могут иметь или не иметь обозначения «-20», означающего вариант комплектации аксессуарами.

Модификации 3153, 3159, 3174, IR3455, IR4053, IR4056, IR4057, IR4058 имеют цифровой дисплей. Модификации 3490, IR4016, IR4017, IR4018 - аналоговый стрелочный индикатор.

Основные узлы модификаций 3153, 3159, 3174, IR3455, IR4053, IR4056, IR4057, IR4058: преобразователь напряжения, измеритель тока, АЦП, микроконтроллер, устройство управления, схема интерфейсов, клавиатура, дисплей, источник питания.

Основные узлы модификаций 3490,  IR4016,  IR4017,  IR4018: преобразователь

напряжения, измеритель тока, поворотный переключатель, стрелочный индикатор.

Для выбора режима измерений и выходного напряжения в приборах используются поворотные переключатели или функциональные кнопки.

Модификации 3153, 3159, 3174 обладают дополнительной функцией пробойной установки (формирования высокого напряжения постоянного или переменного тока), функцией таймера, функцией компаратора (тест «годен/не годен»).

У модификаций IR3455, IR4057 и IR4058 результаты измерений отображаются на ЖКИ в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой. Модификация IR4058 оснащена интерфейсом Bluetooth.

Модификация IR3455 обладает возможностью пошагового (ступенчатого) изменения выходного напряжения (Step Voltage Test), вычисления индекса поляризации (PI), коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести диагностический анализ качественного состояния тестируемой изоляции. Модификация оснащена интерфейсом USB.

В цифровых модификациях результаты измерений могут быть сохранены как во внутренней памяти приборов (IR3455), так и переданы на внешний ПК с помощью интерфейсов RS-232, USB или GPIB (при их наличии).

Внешний вид мегаомметров представлен на рисунках 1 - 10. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

Конструктивно мегаомметры модификаций 3153,  3159,  3174 выполнены в металлических корпусах настольного исполнения. Измерительные разъемы, органы управления и индикации расположены на лицевых панелях. На задних панелях расположены дополнительные измерительные разъемы, разъемы интерфейсов, разъем сети питания.

Мегаомметры модификаций 3490, IR4016, IR4017, IR4018, IR3455, IR4053, IR4056,

IR4057, IR4058 выполнены в переносных пластиковых корпусах, закрываемых крышкой. На тыльной стороне расположен батарейный отсек.

Для предотвращения несанкционированного доступа приборы имеют закрепительные

клейма, закрывающие головки винтов, соединяющих части корпуса.

Приказ Росстандарта №2620 от 10.12.2018, https://oei-analitika.ru

Место

пломбирования

Приказ Росстандарта №2620 от 10.12.2018, https://oei-analitika.ru

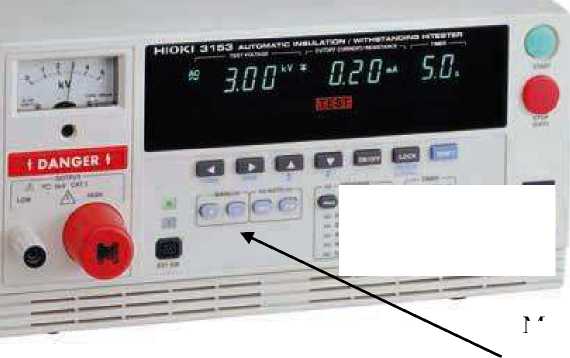

Рисунок 1 - Общий вид мегаомметров HIOKI 3153

>е<9

—tt—zzzzx:

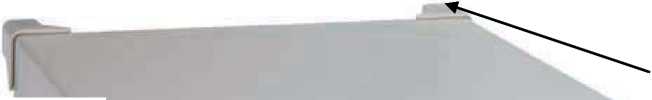

Место нанесения

знака поверки

Приказ Росстандарта №2620 от 10.12.2018, https://oei-analitika.ru

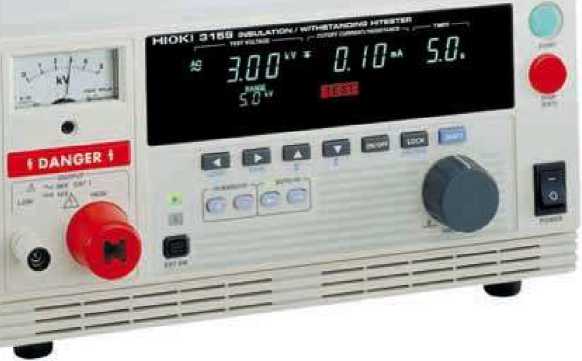

Рисунок 2 - Общий вид мегаомметров HIOKI 3159

Приказ Росстандарта №2620 от 10.12.2018, https://oei-analitika.ru

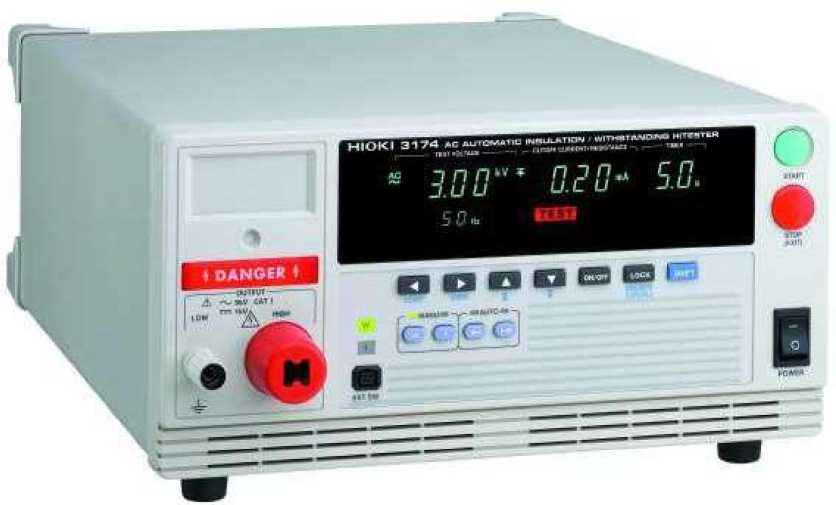

Рисунок 3 - Общий вид мегаомметров HIOKI 3174

Приказ Росстандарта №2620 от 10.12.2018, https://oei-analitika.ru

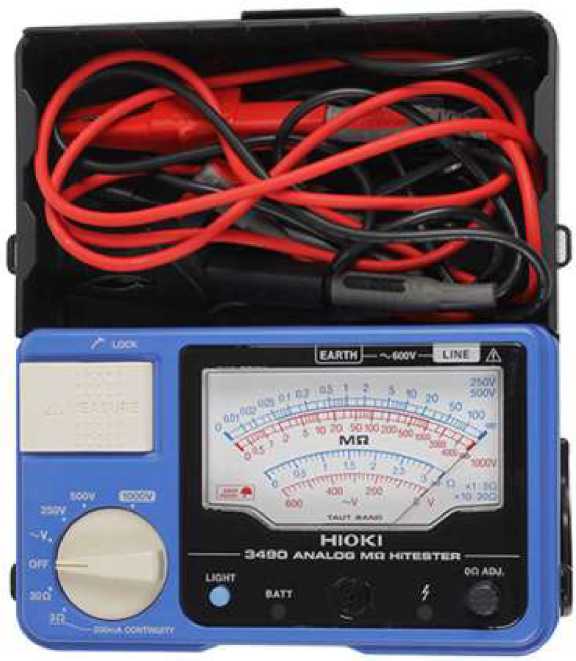

Рисунок 4 - Общий вид мегаомметров HIOKI 3490

Приказ Росстандарта №2620 от 10.12.2018, https://oei-analitika.ru

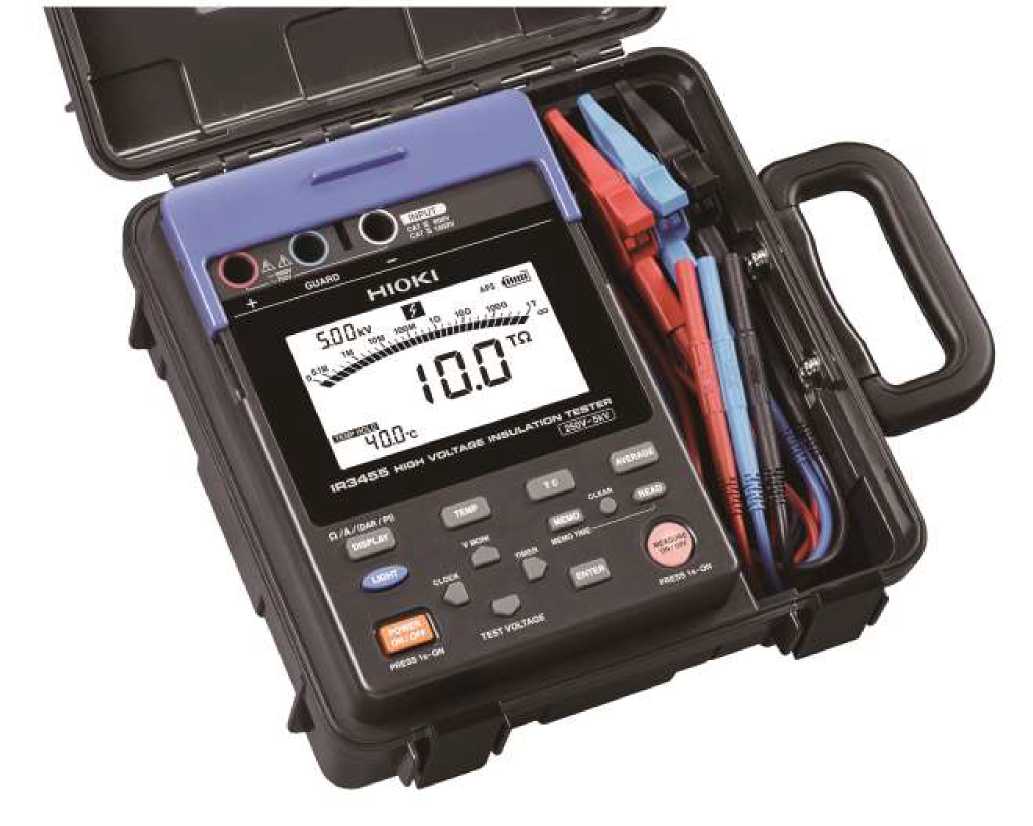

Рисунок 5 - Общий вид мегаомметров HIOKI IR3455

Приказ Росстандарта №2620 от 10.12.2018, https://oei-analitika.ru

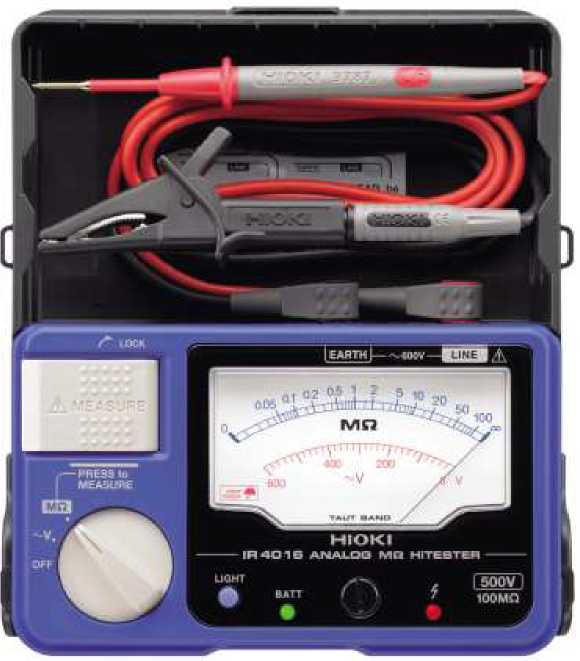

Рисунок 6 - Общий вид мегаомметров HIOKI IR4016

Приказ Росстандарта №2620 от 10.12.2018, https://oei-analitika.ru

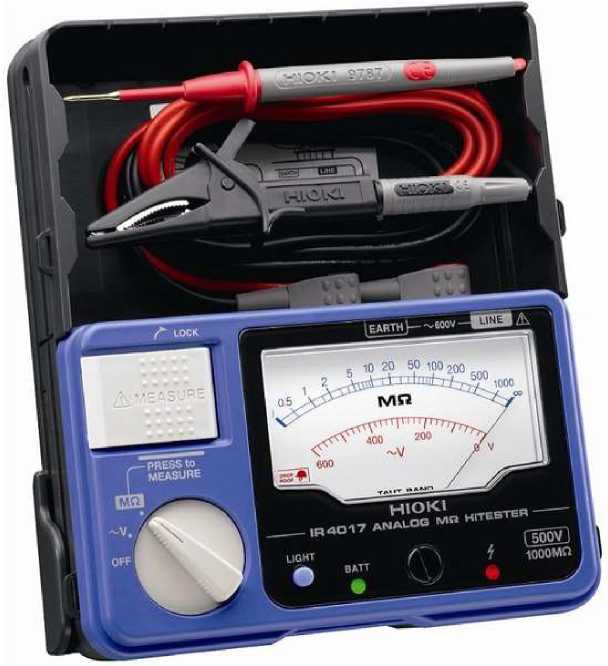

Рисунок 7 - Общий вид мегаомметров HIOKI IR4017

Приказ Росстандарта №2620 от 10.12.2018, https://oei-analitika.ru

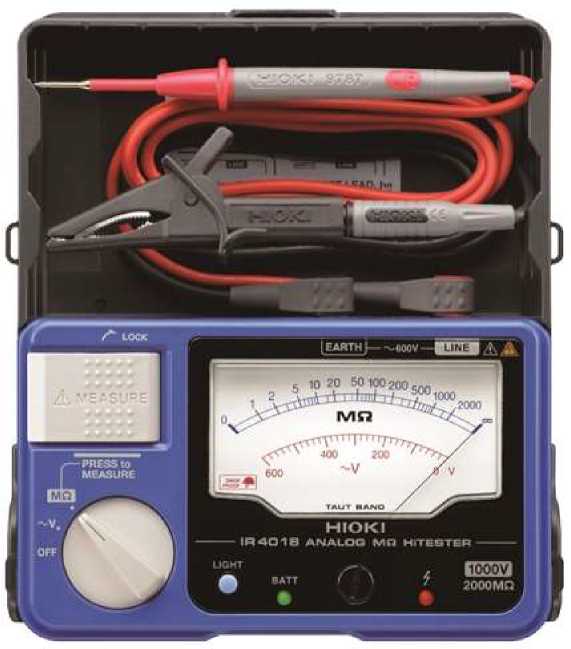

Рисунок 8 - Общий вид мегаомметров HIOKI IR4018

Приказ Росстандарта №2620 от 10.12.2018, https://oei-analitika.ru

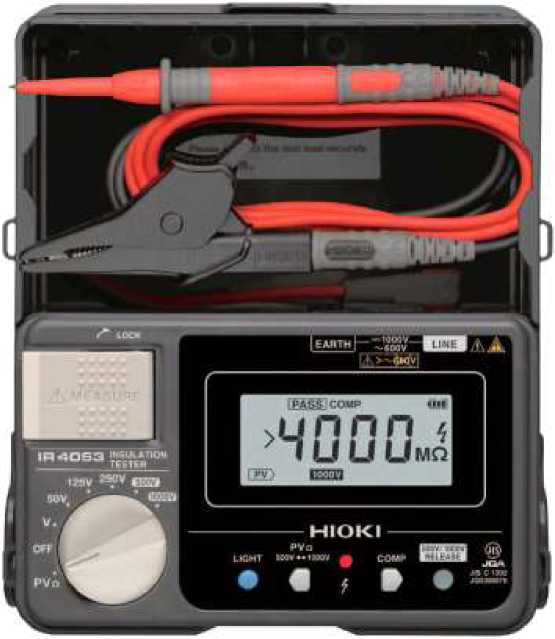

Рисунок 9 - Общий вид мегаомметров HIOKI IR4053

Приказ Росстандарта №2620 от 10.12.2018, https://oei-analitika.ru

Рисунок 9.1 - Общий вид мегаомметров HIOKI IR4056

Приказ Росстандарта №2620 от 10.12.2018, https://oei-analitika.ru

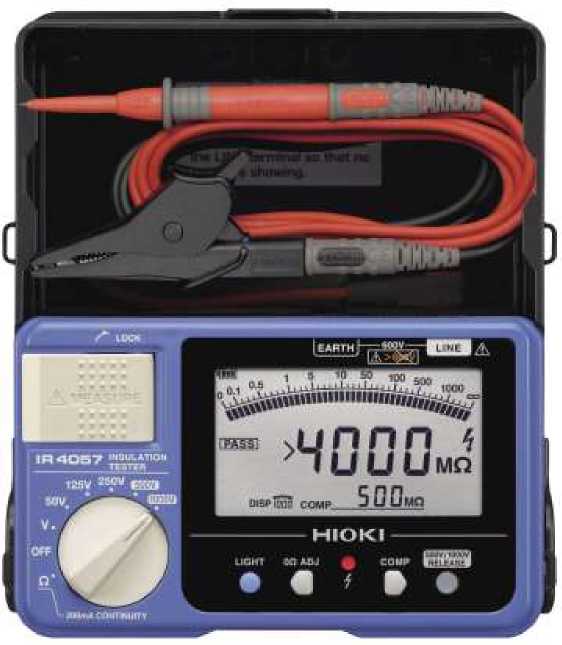

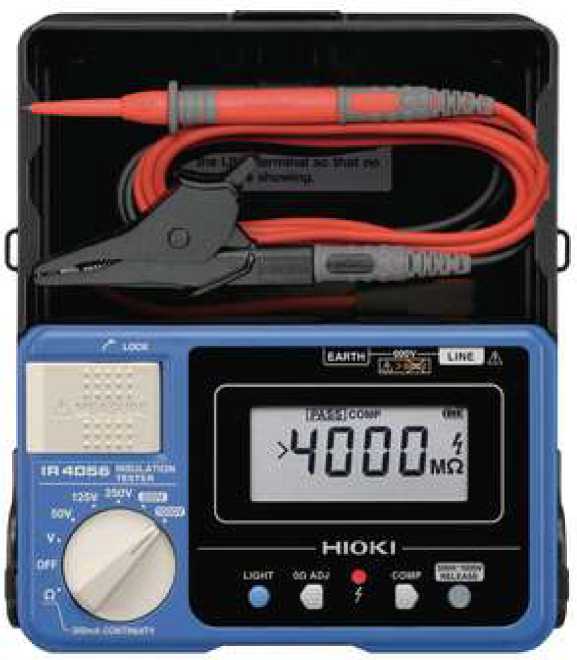

Рисунок 9.2 - Общий вид мегаомметров HIOKI IR4057

Приказ Росстандарта №2620 от 10.12.2018, https://oei-analitika.ru

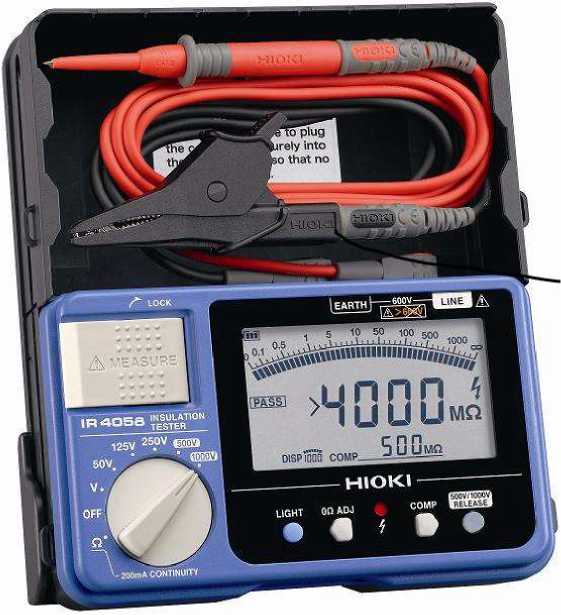

Рисунок 10 - Общий вид мегаомметров HIOKI IR4058

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики мегаомметров HIOKI 3153 в режиме пробойной

установки

Наименование характеристики

Значение

Напряжение переменного тока

Напряжение постоянного тока

Диапазон      выходного

напряжения, кВ

От 0,20 до 5,00 включ.

Пределы     допускаемой

абсолютной   погрешности

измерений      выходного

напряжения, кВ

±0,015/Лк.

Диапазон измерений силы тока (тока утечки), мА

От 0,01 до 100 включ.

От 0,01 до 10 включ.

Пределы     допускаемой

абсолютной   погрешности

измерений силы тока (тока утечки), мА

±(0,02^изм.+5 е.м.р.)

Примечания

  • 1 Частота выходного напряжения переменного тока 50 или 60 Гц;

  • 2 ик. - конечное значение диапазона напряжения, кВ;

  • 3 1изм. - измеренное значение силы тока, мА

  • 4 е.м.р. - единица младшего разряда

Таблица 2 - Метрологические характеристики мегаомметров HIOKI 3153 в режиме измерений

сопротивления изоляции

Выходное напряжение постоянного тока, U, В

Диапазоны измерений, МОм

Пределы допускаемой абсолютной погрешности измерений, МОм

От 50 до 99 включ.

От 0,1 до 100 включ.

±0,14<изм.

Св. 100 до 900 включ.

±0,15<Иизм.

Св. 900 до 1100 включ.

±0,24<изм.

От 100 до 249 включ.

От 0,1 до 10 включ.

±0,05<Иизм.

Св. 10 до 1100 включ.

±0,14<изм.

Св. 1100 до 3000 включ.

±0,15<Иизм.

От 250 до 499 включ.

От 0,25 до 1100 включ.

±0,04<Иизм.

Св. 1100 до 3000 включ.

±0,14<изм.

Св. 3000 до 5000 включ.

±0,15<Иизм.

От 500 до 749 включ.

От 0,5 до 1100 включ.

±0,04<Иизм.

Св. 1100 до 3000 включ.

±0,05<Иизм.

Св. 3000 до 5000 включ.

±0,14<изм.

Св. 5000 до 9999 включ.

±0,25<Иизм.

От 750 до 999 включ.

От 0,5 до 1100 включ.

±0,04<Иизм.

Св. 1100 до 3000 включ.

±0,05<Иизм.

Св. 3000 до 5000 включ.

±0,14<изм.

Св. 5000 до 9999 включ.

±0,24<изм.

От 1000 до 1200 включ.

От 1 до 1100 включ.

±0,04<Иизм.

Св. 1100 до 3000 включ.

±0,05<Иизм.

Св. 3000 до 5000 включ.

±0,14<изм.

Св. 5000 до 9999 включ.

±0,24<изм.

Примечания

  • 1 Rизм. - измеренное значение сопротивления изоляции, МОм;

  • 2 Пределы допускаемой абсолютной погрешности установки выходного напряжения постоянного тока ±(0,015^U+2 е.м.р.) В

Таблица 3 - Метрологические характеристики мегаомметров HIOKI 3159 в режиме пробойной установки

Наименование характеристики

Значение

Диапазон выходного напряжения переменного тока, кВ

От 0 до 2,5 включ.;

От 0 до 5 включ.

Пределы допускаемой абсолютной погрешности измерений выходного напряжения переменного тока, кВ

±0,015/Пк.

Диапазон измерений силы переменного тока (тока утечки), мА

От 0,01 до 120 включ

Пределы допускаемой абсолютной погрешности измерений силы переменного тока (тока утечки), мА

±(0,03^1изм.+0,02)

Примечания

  • 1 Частота выходного напряжения переменного тока 50 или 60 Гц;

  • 2 ик. - конечное значение диапазона напряжения переменного тока, кВ;

  • 3 1изм. - измеренное значение силы тока, мА

Таблица 4 - Метрологические характеристики мегаомметров HIOKI 3159 в режиме измерений

сопротивления изоляции

Выходное напряжение постоянного тока, U, В

Пределы измерений, МОм

Пределы допускаемой абсолютной погрешности измерений, МОм

500

2

В диапазоне от 0,5 до 999 включ.: ±0,04<Иизм.;

В диапазоне от 1000 до 2000 включ.: ±0,08<Иизм.

20

200

2000

1000

4

В диапазоне от 1 до 999 включ.: ±0,04<Иизм.;

В диапазоне от 1000 до 2000 включ.: ±0,08<Иизм.

40

400

2000

Примечания

  • 1 Rизм. - измеренное значение сопротивления изоляции, МОм;

  • 2 Пределы допускаемой абсолютной погрешности установки выходного напряжения постоянного тока ±(0,015^U+2 е.м.р.) В

Таблица 5 - Метрологические характеристики мегаомметров HIOKI 3174 в режиме пробойной установки

Наименование характеристики

Значение

Диапазон выходного напряжения переменного тока, кВ

От 0,2 до 5 включ.

Пределы допускаемой абсолютной погрешности измерений выходного напряжения переменного тока, В

В диапазоне до 1000 В включ.: ±15 В; В диапазоне свыше 1000 В: ±0,015/Цизм.

Диапазон измерений силы переменного тока (тока утечки), мА

От 0,01 до 20 включ.

Пределы допускаемой абсолютной погрешности измерений силы переменного тока (тока утечки), мА

±(0,02^изм.+5 е.м.р.)

Примечания

  • 1 Частота выходного напряжения переменного тока 50 или 60 Гц;

  • 2 иизм. - измеренное значение напряжения переменного тока, кВ;

  • 3 1изм. - измеренное значение силы тока, мА;

  • 4 е.м.р. - единица младшего разряда

Таблица 6 - Метрологические характеристики мегаомметров HIOKI 3174 в режиме измерений сопротивления изоляции

Выходное напряжение постоянного тока, U, В

Пределы измерений, МОм

Пределы допускаемой абсолютной погрешности измерений, МОм

500

2

В диапазоне от 0,5 до 999 включ.: ±0,04<Иизм.;

В диапазоне от 1000 до 2000 включ.: ±0,08<Иизм.

20

200

2000

1000

4

В диапазоне от 1 до 999 включ.: ±0,04<Иизм.;

В диапазоне от 1000 до 2000 включ.: ±0,08<Иизм.

40

400

2000

Примечания

  • 1 Rизм. - измеренное значение сопротивления изоляции, МОм;

  • 2 Пределы допускаемой абсолютной погрешности установки выходного напряжения ±30 В

Таблица 7 - Метрологические характеристики мегаомметров HIOKI 3490 в режиме измерений сопротивления изоляции

Выходное напряжение постоянного тока, U, В

Диапазоны измерений, МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

250, 500

От 0,01 до 0,05 включ.

±0,1^изм.

Св. 0,05 до 50 включ.

±0,05<Иизм.

Св. 50 до 100 включ.

±0,1^изм.

1000

От 0,5 до 2 включ.

±0,1^изм.

Св. 2 до 1000 включ.

±0,05<Иизм.

Св. 1000 до 4000 включ.

±0,1^изм.

Примечания

  • 1 Rизм. - измеренное значение сопротивления изоляции, МОм;

  • 2 Выходное напряжение постоянного тока без нагрузки от U до 1,2-U, В;

  • 3 Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Таблица 8 - Метрологические характеристики мегаомметров HIOKI 3490 в режиме измерений напряжения переменного тока

Предел измерений, В

Частота, Гц

Пределы допускаемой основной приведенной погрешности от предела измерений, %

600

50/60

±5

Примечание - Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Таблица 9 - Метрологические характеристики мегаомметров HIOKI 3490 в режиме измерений

электрического сопротивления постоянному току

Предел измерений, Ом

Пределы допускаемой основной приведенной погрешности от предела измерений, %

3

±3

30

Примечание - Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Таблица 10 - Метрологические характеристики мегаомметров HIOKI IR3455 в режиме измерений сопротивления изоляции

Выходное напряжение постоянного тока, U, В

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм, ТОм

250

От 0,01 МОм до 2,5 ГОм включ.

±(0,05^изм.+5 е.м.р.)

Св. 2,5 до 250 ГОм включ.

±(0,2<Иизм.+5 е.м.р.)

Св. 250 до 500 ГОм включ.

±(0,3^изм.+50 е.м.р.)

500

От 0,01 МОм до 5 ГОм включ.

±(0,05^изм.+5 е.м.р.)

Св. 5 до 500 ГОм включ.

±(0,2<Иизм.+5 е.м.р.)

Св. 500 ГОм до 1 ТОм включ.

±(0,3^изм.+50 е.м.р.)

1000

От 0,01 МОм до 10 ГОм включ.

±(0,05^изм.+5 е.м.р.)

Св. 10 до 500 ГОм включ.

±(0,2<Иизм.+5 е.м.р.)

Св. 500 ГОм до 2 ТОм включ.

±(0,3^изм.+50 е.м.р.)

Продолжение таблицы 10

Выходное напряжение постоянного тока, U, В

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм, ТОм

2500

От 0,01 МОм до 25 ГОм включ.

±(0,05Ч<изм.-5 е.м.р.)

Св. 25 до 500 ГОм включ.

±(0,2<Иизм.+5 е.м.р.)

Св. 500 ГОм до 5 ТОм включ.

±(0,3^изм.+50 е.м.р.)

5000

От 0,01 МОм до 50 ГОм включ.

±(0,05Ч<изм.-5 е.м.р.)

Св. 50 до 500 ГОм включ.

±(0,2<Иизм.+5 е.м.р.)

Св. 500 ГОм до 10 ТОм включ.

±(0,3^изм.+50 е.м.р.)

Примечания

  • 1 Rизм. - измеренное значение сопротивления изоляции, МОм, ГОм, ТОм;

  • 2 е.м.р. - единица младшего разряда;

  • 3 Пределы допускаемой абсолютной погрешности установки выходного напряжения постоянного тока ±(0,05^U+5 е.м.р.) В;

  • 4 Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Таблица 11 - Метрологические характеристики мегаомметров HIOKI IR3455 в режиме

измерений силы постоянного тока (тока утечки)

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности измерений

От 1,00 до 9,99 нА включ.

±(0,15^изм.+1) нА

От 9,0 до 99,9 нА включ.

±(0,15^изм+0,5) нА

От 90 до 999 нА включ.

±(0,025^изм.+5 е.м.р.) нА

От 0,90 до 9,99 мкА включ.

±(0,025^изм+5 е.м.р.) мкА

От 9,0 до 99,9 мкА включ.

От 90 до 999 мкА включ.

От 0,90 до 1,20 мА включ.

±(0,025^изм+5 е.м.р.) мА

Примечания

  • 1 !изм. - измеренное значение силы постоянного тока, нА, мкА, мА;

  • 2 е.м.р. - единица младшего разряда;

  • 3 Ток короткого замыкания 2 мА;

  • 4  Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Таблица 12 - Метрологические характеристики мегаомметров HIOKI IR3455 в режиме измерений напряжения постоянного и переменного тока

Диапазон измерений, В

Частота, Гц

Пределы допускаемой основной абсолютной погрешности измерений, В

От 50 до 1000

Постоянный ток

±(0,05^иизм.+5 е.м.р.)

От 50 до 750

50/60

Примечания

  • 1 иизм. - измеренное значение напряжения, В;

  • 2 е.м.р. - единица младшего разряда;

  • 3  Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более половины допускаемой основной погрешности

Таблица 13 - Метрологические характеристики мегаомметров HIOKI IR4016 в режиме измерений сопротивления изоляции

Выходное напряжение постоянного тока, U, В

Диапазоны измерений, МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

500

От 0,01 до 0,1 включ.

±0,1^изм.

Св. 0,1 до 50 включ.

±0,05<Иизм.

Св. 50 до 100 включ.

±0,1^изм.

Примечания

  • 1 Rизм. - измеренное значение сопротивления изоляции, МОм;

  • 2 Выходное напряжение постоянного тока без нагрузки от U до 1,2-U, В;

  • 3  Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Таблица 14 - Метрологические характеристики мегаомметров HIOKI IR4017 в режиме измерений сопротивления изоляции

Выходное напряжение постоянного тока, U, В

Диапазоны измерений, МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

500

От 0,5 до 1 включ.

±0,1^изм.

Св. 1 до 500 включ.

±0,05<Иизм.

Св. 500 до 1000 включ.

±0,1^изм.

Примечания

  • 1 Rизм. - измеренное значение сопротивления изоляции, МОм;

  • 2 Выходное напряжение постоянного тока без нагрузки от U до 1,2-U, В;

  • 3  Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Таблица 15 - Метрологические характеристики мегаомметров HIOKI IR4018 в режиме измерений сопротивления изоляции

Выходное напряжение постоянного тока, U, В

Диапазоны измерений, МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

1000

От 1 до 2 включ.

±0,1^изм.

Св. 2 до 1000 включ.

±0,05<Иизм.

Св. 1000 до 2000 включ.

±0,1^изм.

Примечания

  • 1 Rизм. - измеренное значение сопротивления изоляции, МОм;

  • 2 Выходное напряжение постоянного тока без нагрузки от U до 1,2-U, В;

  • 3  Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Таблица 16 - Метрологические характеристики мегаомметров HIOKI IR4016, HIOKI IR4017, HIOKI IR4018 в режиме измерений напряжения переменного тока

Предел измерений, В

Частота, Гц

Пределы допускаемой основной приведенной погрешности от предела измерений, %

600

50/60

±5

Примечание - Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Таблица 17 - Метрологические характеристики мегаомметров HIOKI IR4053 в режиме

измерений сопротивления изоляции

Выходное напряжение постоянного тока, U, В

Диапазон измерений, МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

50

От 0,001 до 0,199 включ.

±(0,02<Иизм.+6 е.м.р.)

От 0,2 до 10 включ.

±0,04<Иизм.

От 10,1 до 100 включ.

±0,08<Иизм.

125

От 0,001 до 0,199 включ.

±(0,02<Иизм.+6 е.м.р.)

От 0,2 до 25 включ.

±0,04<Иизм.

От 25,1 до 250 включ.

±0,08<Иизм.

250

От 0,001 до 0,199 включ.

±(0,02<Иизм.+6 е.м.р.)

От 0,2 до 50 включ.

±0,04<Иизм.

От 50,1 до 500 включ.

±0,08<Иизм.

500

От 0,001 до 0,199 включ.

±(0,02<Иизм.+6 е.м.р.)

От 0,2 до 500 включ.

±0,04<Иизм.

От 501 до 2000 включ.

±0,08<Иизм.

1000

От 0,001 до 0,199 включ.

±(0,02<Иизм.+6 е.м.р.)

От 0,2 до 1000 включ.

±0,04<Иизм.

От 1010 до 4000 включ.

±0,08<Иизм.

Примечания

  • 1 Rизм. - измеренное значение сопротивления изоляции, МОм;

  • 2 е.м.р. - единица младшего разряда;

  • 3 Выходное напряжение постоянного тока без нагрузки от U до 1,2-U, В;

  • 4 Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Таблица 18 - Метрологические характеристики мегаомметров HIOKI IR4053 в режиме измерений напряжения постоянного и переменного тока

Предел измерений, В

Частота, Гц

Пределы допускаемой основной абсолютной погрешности измерений, В

4,2

Постоянный ток

±(0,013/иизм.+4 е.м.р.)

42

Постоянный ток

420

Постоянный ток

1000

Постоянный ток

420

50/60

±(0,023/иизм.+8 е.м.р.)

600

50/60

Примечания

  • 1 иизм. - измеренное значение напряжения, В;

  • 2 е.м.р. - единица младшего разряда;

  • 3 Температурный коэффициент 0,1/°С

Таблица 18.1 - Метрологические характеристики мегаомметров HIOKI IR4056, HIOKI IR4057 в

режиме измерений сопротивления изоляции

Выходное напряжение постоянного тока, U, В

Диапазон измерений, МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

50

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.)

От 0,2 до 10 включ.

±(0,02^изм.+2 е.м.р.)

От 10,1 до 100 включ.

±0,05<Иизм.

125

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.)

От 0,2 до 25 включ.

±(0,02^изм.+2 е.м.р.)

От 25,1 до 250 включ.

±0,05<Иизм.

250

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.)

От 0,2 до 50 включ.

±(0,02^изм.+2 е.м.р.)

От 50,1 до 500 включ.

±0,05<Иизм.

500

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.)

От 0,2 до 500 включ.

±(0,02^изм.+2 е.м.р.)

От 501 до 2000 включ.

±0,05<Иизм.

1000

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.)

От 0,2 до 1000 включ.

±(0,02^изм.+2 е.м.р.)

От 1010 до 4000 включ.

±0,05<Иизм.

Примечания

  • 1 Rизм. - измеренное значение сопротивления изоляции, МОм;

  • 2 е.м.р. - единица младшего разряда;

  • 3 Выходное напряжение постоянного тока без нагрузки от U до 1,2-U, В

Таблица 18.2 - Метрологические характеристики мегаомметров HIOKI IR4056, HIOKI IR4057 в режиме измерений сопротивления изоляции (дополнительные погрешности)

Выходное напряжение постоянного тока, U, В

Диапазон измерений, МОм

Пределы допускаемой дополнительной абсолютной погрешности измерений, МОм

50

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.) 1);

±(0,04Ч<изм.-12 е.м.р.) 2)

От 0,2 до 10 включ.

±0,044<изм. 1); ±0,08<Иизм. 2)

От 10,1 до 100 включ.

±0,08^изм. 1); ±0,16<Иизм. 2)

125

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.) 1);

±(0,04Ч<изм.-12 е.м.р.) 2)

От 0,2 до 25 включ.

±0,^

От 25,1 до 250 включ.

±0,08^изм. 1); ±0,16<Иизм. 2)

250

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.) 1);

±(0,04^изм.+12 е.м.р.) 2)

От 0,2 до 50 включ.

±0,^

От 50,1 до 500 включ.

±0,08^изм. 1); ±0,16<Иизм. 2)

500

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.) 1);

±(0,04^изм.+12 е.м.р.) 2)

От 0,2 до 500 включ.

±0,^

От 501 до 2000 включ.

±0,08^изм. 1); ±0,16<Иизм. 2)

Продолжение таблицы 18.2

Выходное напряжение постоянного тока, U, В

Диапазон измерений, МОм

Пределы допускаемой дополнительной абсолютной погрешности измерений, МОм

1000

От 0,001 до 0,199 включ.

±(0,02^изм+6 е.м.р.) 1);

±(0,04Ч<изм.-12 е.м.р.) 2)

От 0,2 до 1000 включ.

±0,^

От 1010 до 4000 включ.

±'.),084<изм. 1); ±0,16<Иизм. 2)

Примечания

  • 1 Rизм. - измеренное значение сопротивления изоляции, МОм;

  • 2 е.м.р. - единица младшего разряда;

  • 1) - в диапазоне от 0 до +50 °С;

  • 2) - в диапазонах от -25 до 0 °С и от +50 до +65 °С

Таблица 18.3 - Метрологические характеристики мегаомметров HIOKI IR4056, HIOKI IR4057 в

режиме измерений напряжения постоянного и переменного тока

Предел измерений, В

Частота, Гц

Пределы допускаемой основной абсолютной погрешности измерений, В

4,2

Постоянный ток

±(0,013-иизм.+4 е.м.р.)

42

Постоянный ток

420

Постоянный ток

600

Постоянный ток

420

50/60

±(0,023-иизм.+8 е.м.р.)

600

50/60

Примечания

  • 1 иизм. - измеренное значение напряжения, В;

  • 2 е.м.р. - единица младшего разряда;

  • 3 Температурный коэффициент 0,1/°С

Таблица 18.4 - Метрологические характеристики мегаомметров HIOKI IR4056, HIOKI IR4057 в режиме измерений электрического сопротивления постоянному току

Предел измерений, Ом

Пределы допускаемой основной абсолютной погрешности измерений, Ом

10

В диапазоне от 0 до 0,19 Ом включ.: ± 3 е.м.р.;

В диапазоне от 0,2 до 10 Ом включ.: ±(0,03<Иизм+2 е.м.р.)

100

±(0,03<Иизм.+2 е.м.р.)

1000

Примечания

  • 1 Rизм. - измеренное значение электрического сопротивления, Ом;

  • 2 е.м.р. - единица младшего разряда;

  • 3  Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Таблица 19 - Метрологические характеристики мегаомметров HIOKI IR4058 в режиме измерений сопротивления изоляции

Выходное напряжение постоянного тока, U, В

Диапазон измерений, МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

50

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.)

От 0,2 до 10 включ.

±(0,02^изм.+2 е.м.р.)

От 10,1 до 100 включ.

±0,05^изм.

Продолжение таблицы 19

Выходное напряжение постоянного тока, U, В

Диапазон измерений, МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

125

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.)

От 0,2 до 25 включ.

±(0,02^изм.+2 е.м.р.)

От 25,1 до 250 включ.

±0,05^изм.

250

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.)

От 0,2 до 50 включ.

±(0,02^изм.+2 е.м.р.)

От 50,1 до 500 включ.

±0,05^изм.

500

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.)

От 0,2 до 500 включ.

±(0,02^изм.+2 е.м.р.)

От 501 до 2000 включ.

±0,05^изм.

1000

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.)

От 0,2 до 1000 включ.

±(0,02^изм.+2 е.м.р.)

От 1010 до 4000 включ.

±0,05^изм.

Примечания

  • 1 Rизм. - измеренное значение сопротивления изоляции, МОм;

  • 2 е.м.р. - единица младшего разряда;

  • 3 Выходное напряжение постоянного тока без нагрузки от U до 1,2-U, В

Таблица 20 - Метрологические характеристики мегаомметров HIOKI IR4058 в режиме измерений сопротивления изоляции (дополнительные погрешности)

Выходное напряжение постоянного тока, U, В

Диапазон измерений, МОм

Пределы допускаемой дополнительной абсолютной погрешности измерений, МОм

50

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.) 1);

±(0,04Ч<изм.-12 е.м.р.) 2)

От 0,2 до 10 включ.

±0,044<изм. 1); ±0,08<Иизм. 2)

От 10,1 до 100 включ.

±0,08^изм. 1); ±0,16<Иизм. 2)

125

От 0,001 до 0,199 включ.

±(0,024<изм.-6 е.м.р.) 1);

±(0,04Ч<изм.-12 е.м.р.) 2)

От 0,2 до 25 включ.

±0,04^изм. 1); ±0,08<Иизм. 2)

От 25,1 до 250 включ.

±0,08^изм. 1); ±0,16<Иизм. 2)

250

От 0,001 до 0,199 включ.

±(0,024<изм.-6 е.м.р.) 1);

±(0,04Ч<изм.-12 е.м.р.) 2)

От 0,2 до 50 включ.

±0,044<изм. 1); ±0,08<Иизм. 2)

От 50,1 до 500 включ.

±0,08^изм. 1); ±0,16<Иизм. 2)

500

От 0,001 до 0,199 включ.

±(0,024<изм.-6 е.м.р.) 1);

±(0,04Ч<изм.-12 е.м.р.) 2)

От 0,2 до 500 включ.

±0,044<изм. 1); ±0,08<Иизм. 2)

От 501 до 2000 включ.

±0,08^изм. 1); ±0,16<Иизм. 2)

1000

От 0,001 до 0,199 включ.

±(0,024<изм.-6 е.м.р.) 1);

±(0,04Ч<изм.-12 е.м.р.) 2)

От 0,2 до 1000 включ.

±0,044<изм. 1); ±0,08<Иизм. 2)

От 1010 до 4000 включ.

±0,08^изм. 1); ±0,16<Иизм. 2)

Примечания

  • 1 Rизм. - измеренное значение сопротивления изоляции, МОм;

  • 2 е.м.р. - единица младшего разряда;

  • 1) - в диапазоне от 0 до +50 °С;

  • 2) - в диапазонах от -25 до 0 °С и от +50 до +65 °С

Таблица 21 - Метрологические характеристики мегаомметров HIOKI IR4058 в режиме

измерений напряжения постоянного и переменного тока

Предел измерений, В

Частота, Гц

Пределы допускаемой основной абсолютной погрешности измерений, В

4,2

Постоянный ток

±(0,013-иизм.+4 е.м.р.)

42

Постоянный ток

420

Постоянный ток

600

Постоянный ток

420

50/60

±(0,023-иизм.+8 е.м.р.)

600

50/60

Примечания

  • 1 иизм. - измеренное значение напряжения, В;

  • 2 е.м.р. - единица младшего разряда;

  • 3 Температурный коэффициент 0,1/°С

Таблица 22 - Метрологические характеристики мегаомметров HIOKI IR4058 в режиме измерений электрического сопротивления постоянному току

Предел измерений, Ом

Пределы допускаемой основной абсолютной погрешности измерений, Ом

10

В диапазоне от 0 до 0,19 Ом включ.: ± 3 е.м.р.;

В диапазоне от 0,2 до 10 Ом включ.: ±(0,03<Иизм.+2 е.м.р.)

100

±(0,03<Иизм.+2 е.м.р.)

1000

Примечания

  • 1 Rизм. - измеренное значение электрического сопротивления, Ом;

  • 2 е.м.р. - единица младшего разряда;

  • 3  Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Таблица 23 - Основные технические характеристики мегаомметров HIOKI серий IR, 3000

Наименование характеристики

Значение для модификаций

3153

3159

3174

Параметры   электрического

питания:

  • -  напряжение переменного тока, В

  • - частота переменного тока, Гц

от 200 до 240

50/60

220

50/60

от 100 до 240

50/60

Габаритные размеры, мм, (длинахширинахвысота)

480х320х155

330x320x155

395x320x155

Масса, кг

18

21,5

15

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность, %

от 18 до 28 до 80

Рабочие условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность, %

от 0 до +40 до 80

Таблица 24 - Основные технические характеристики мегаомметров HIOKI серий IR, 3000 (продолжение)

Наименование характеристики

Значение для модификаций

3490

IR3455

IR4016, IR4017,

IR4018

Параметры электрического питания

6 В; четыре батареи типа LR6

9 В; шесть батарей типа LR6

6 В; четыре батареи типа LR6

Габаритные размеры, мм, (длинахширинахвысота)

177х159х53

260x251x120

177x159x53

Масса, кг

0,61

2,8

0,61

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность, %

от 18 до 28 до 90

от 0 до 28 до 80

от 18 до 28 до 90

Рабочие условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность, %

от 0 до +40 до 90

от -10 до +50 до 80

от 0 до +50 до 90

Таблица 25 - Основные технические характеристики мегаомметров HIOKI серий IR, 3000 (окончание)

Наименование характеристики

Значение для модификаций

IR4053, IR4056

IR4057, IR4058

Параметры электрического питания

6 В; четыре батареи типа LR6

Габаритные размеры, мм, (длинахширинахвысота)

177x159x53

Масса, кг

0,6

0,64

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность, %

от 18 до 28 до 90

Рабочие условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность, %

от 0 до +40 1) до 90

от -25 до +65 до 90 2)

Примечания

  • 1) - для модификации IR4056 в диапазоне температур от -25 до +65 °С.

  • 2) - в диапазоне температур от -25 до +40 °С. В диапазоне температур от +40 до +65 влажность 25 %

Знак утверждения типа

наносится на лицевую панель приборов методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 26 - Комплектность средства измерений

Наименование

Обозначение

Количество

Мегаомметр HIOKI серий IR, 3000 (модификация по заказу)

-

1 шт.

Измерительные кабели

-

1 к-т

Кабель питания (в зависимости от модификации)

-

1 шт.

Батареи питания

-

т         I)

1 к-т ’

Руководство по эксплуатации

-

1 экз.

Методика поверки

-

1 экз.

Примечание - для модификаций серии IR с обозначением «-20»

Поверка

осуществляется по документу МП 69643-17 «Мегаомметры HIOKI серий IR, 3000. Методика поверки» с изменением № 1, утвержденному ООО «ИЦРМ» 10.09.2018 г.

Основные средства поверки: вольтметры С504, С505, С506, С508, С509, С511 (регистрационный номер в Федеральном информационном фонде № 10194-85); киловольтметр электростатический С197 (регистрационный номер в Федеральном информационном фонде № 11858-89); делитель напряжения ДН-50э (регистрационный номер в Федеральном информационном фонде № 54883-13); вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде № 52669-13); калибратор электрического сопротивления КС-100к0-5Т0, КС-100G0-20T0 (регистрационный номер в Федеральном информационном фонде №  54539-13); калибратор универсальный 9100

(регистрационный номер в Федеральном информационном фонде № 25985-09), катушки электрического сопротивления Р321,  Р331 (регистрационный номер в Федеральном

информационном фонде № 1162-58).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель приборов.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к мегаомметрам HIOKI серий IR, 3000

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

Приказ Федерального агентства по техническому регулированию и метрологии от 15.02.2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

Изготовитель

Фирма «HIOKI E.E. Corporation», Япония

Адрес: 81 Koizumi, Ueda, Nagano, 386-1192, Japan

Телефон (факс): +81-268-28-0562 (+81-268-28-0568)

Web-сайт: http://www.hioki.co.jp

Заявитель

Акционерное общество «ТЕККНОУ», (АО «ТЕККНОУ»)

Адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская д. 17, корп.3, литер Е, пом.24-Н, офис 4

Телефон (факс): +7(812) 324-56-27 (+7(812) 324-56-29)

Web-сайт: http://www.tek-know.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
