Номер по Госреестру СИ: 69553-17
69553-17 Анализаторы спектра
(АКИП-4205)
Назначение средства измерений:
Анализаторы спектра серии АКИП-4205 (далее - анализаторы) предназначены для измерений амплитудно-частотных характеристик спектра радиотехнических сигналов.
Программное обеспечение
Анализаторы работают под управлением закрытого от пользователя программного обеспечения.
Программное обеспечение (ПО) предназначено только для работы с анализаторами спектра и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SW1 |
Номер версии (идентификационный номер ПО) |
не ниже 1.1.0.0 |

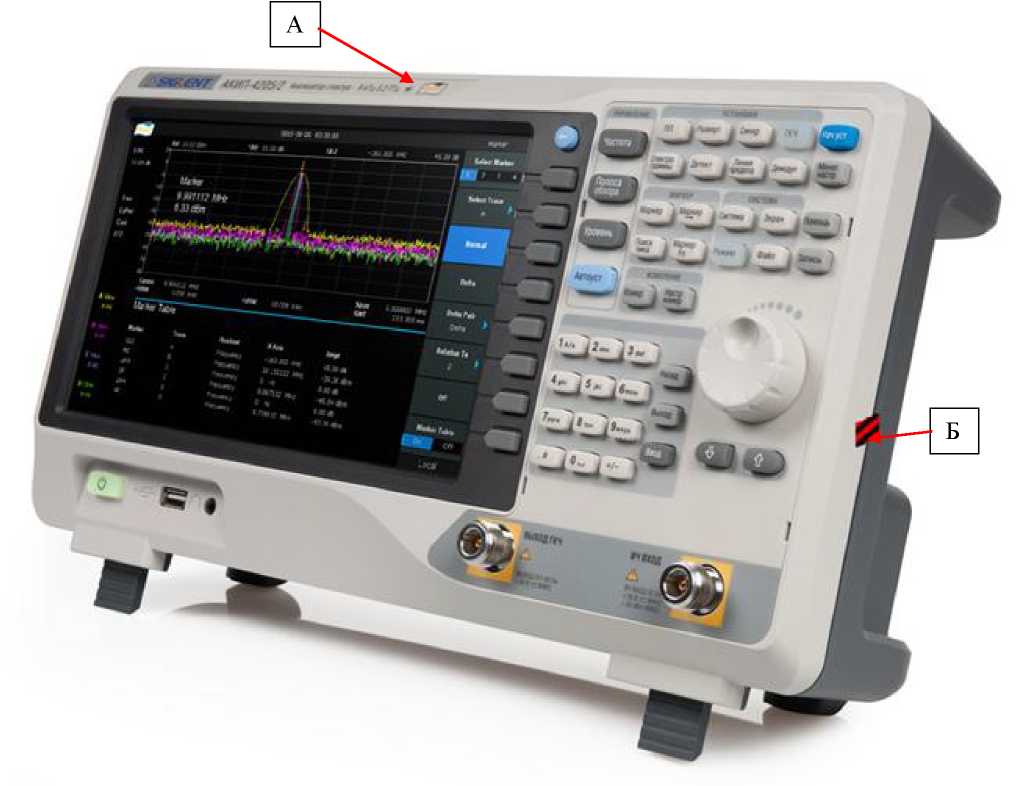

Рисунок 1 - Внешний вид анализаторов, место нанесения знака утверждения типа (А) и схема пломбировки от несанкционированного доступа (Б)
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализаторов в виде наклейки и типографским способом на титульный лист технической документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра серии АКИП-4205
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация изготовителя «SIGLENT TECHNOLOGIES CO., LTD.».
Поверка
Поверкаосуществляется по документу ПР-12-2017МП «Анализаторы спектра серии АКИП-4205. Методика поверки», утвержденному АО «ПриСТ» 29 августа 2017 г.
Основные средства поверки:
-
- калибратор многофункциональный Fluke 9640A-LPNX (Госреестр № 55872-13);
-
- частотомер универсальный CNT-90 (Госреестр № 41567-09);
-
- генератор сигналов N5181A (Госреестр № 37154-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
«SIGLENT TECHNOLOGIES CO., LTD.», Китай
3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China
Tel: +86 755 3661 5186
Fax: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Адрес: 119071, город Москва, проезд Донской 2-й, дом 10, строение 4, комната 31
Тел./факс: +7(495) 777-55-91 / +7(495) 633-85-02
Web-сайт: http://www.prist.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Тел. +7(495) 777-55-91
Факс +7(495) 640-30-23
E-mail: prist@prist.ru
Принцип работы анализаторов основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы работают под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов. Дополнительно с помощью встроенного следящего генератора возможно автоматическое измерение амплитудно-частотных характеристик четырехполюсников. Полученные на приборах спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Серия анализаторов АКИП-4205 состоит из двух модификаций - АКИП-4205/1 и АКИП-4205/2, отличающихся верхней границей диапазона частот.
Конструктивно анализаторы выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Для предотвращения несанкционированного доступа предусмотрена пломбировка в виде наклейки, закрывающей стык панелей корпуса анализаторов спектра.
Внешний вид анализаторов, место нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Таблица 2 - анализаторов
Наименование характеристик |
Значения характеристик |
1 |
2 |
Диапазон частот, Гц модификация АКИП-4205/1 модификация АКИП-4205/2 |
от 9403 до 2,1409 от 9403 до 3,2409 |
Номинальное значение частоты опорного генератора, МГц |
10 |
Пределы допускаемой относительной погрешности частоты опорного генератора |
±(К10-6 + 540-7 • N), где N - количество лет после выпуска из производства |
Пределы допускаемой абсолютной погрешности измерений частоты встроенным частотомером, Гц |
±(5o-f + 1), где 60 - относительная погрешность частоты опорного генератора, f - измеренное значение частоты, Гц |
Полоса обзора, Гц модификация АКИП-4205/1 модификация АКИП-4205/2 |
0, от 100 до 2,К109 0, от 100 до 3,2409 |
Уровень фазовых шумов на частоте 1 ГГц относительно уровня несущей, приведенный к полосе 1 Гц, не более, дБ/Гц 1) при отстройке 10 кГц относительно несущей при отстройке 100 кГц относительно несущей при отстройке 1 МГц относительно несущей |
-95 -96 -115 |
Диапазон перестройки полосы пропускания фильтров ПЧ по уровню -3 дБ, Гц |
от 10 до 1-106 (с шагом 1-3-10) |
Коэффициент прямоугольности фильтров ПЧ по уровням -60 дБ и -3 дБ, не более |
4,8 |
Пределы допускаемой относительной погрешности полос пропускания фильтров ПЧ по уровню -3 дБ, % |
±5 |
Полоса пропускания фильтров ПЧ ЭМС по уровню -6 дБ, Гц (опция) |
200, 9-103, 120403 |
Пределы допускаемой относительной погрешности полос пропускания фильтров ПЧ ЭМС по уровню -6 дБ, % |
±5 |
Диапазон перестройки полос видеофильтра, Гц |
от 1 до 3406 (шаг 1-3-10) |
Максимальный входной уровень сигнала, дБм 2) |
+30 |
Максимальная постоянная составляющая, В |
±50 |
Диапазон измеряемых уровней мощности с выключенным предусилителем, дБм в полосе от 100 кГц до 1 МГц в полосе частот св. 1 МГц |
от среднего уровня шумов до +10 от среднего уровня шумов до +20 |
Примечания
|
Продолжение таблицы 2
1 |
2 |
Пределы допускаемой абсолютной погрешности измерений уровня сигнала на частоте 50 МГц, дБ 3) при уровне сигнала -20 дБм с выключенным предусилителем при уровне сигнала -40 дБм с включенным предусилителем |
±0,4 ±0,5 |
Параметры нормируются при следующих условиях: полоса пропускания 1 кГц, полоса видеофильтра 1 кГц, полоса обзора 10 кГц, ослабление входного аттенюатора 20 дБ | |
Пределы допускаемой абсолютной погрешности измерений уровня сигнала из-за нелинейности логарифмической шкалы при частоте сигнала > 1 МГц, опорном уровне и уровнях сигнала на входе от 0 до -50 дБм, дБ |
±0,5 |
Неравномерность амплитудно-частотной характеристики относительно уровня сигнала на частоте 50 МГц, дБ 3) с выключенным предусилителем с включенным предусилителем |
±0,6 ±0,8 |
Диапазон установки опорного уровня, дБ |
от -100 до +30 |
Пределы допускаемой абсолютной погрешности измерений уровня сигнала из-за переключения полосы пропускания относительно установленной полосы пропускания 10 кГц, дБ |
±0,15 |
Диапазон ослаблений внутреннего аттенюатора, дБ |
от 0 до 51 |
Шаг перестройки ослаблений внутреннего аттенюатора, дБ |
1 |
Пределы допускаемой абсолютной погрешности измерений уровня сигнала из-за переключения входного аттенюатора (относительно 20 дБ), дБ 3) |
±0,5 |
Средний уровень собственных шумов, дБм, не более 3) Параметры нормируются при следующих условиях: аттенюатор 0 дБ, полоса пропускания 10 Гц, полоса видеофильтра 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБ относительно 1 мВт, усреднение > 50 С выключенным предусилителем в полосе частот: от 9 кГц до 100 кГц св. 100 кГц до 1 МГц св. 1 МГц до 10 МГц св. 10 МГц до 200 МГц св. 200 МГц до 2,1 ГГц св. 2,1 ГГц до 3,2 ГГц (только для модификации АКИП-4205/2) |
-100 -97 -122 -127 -125 -116 |
Примечание 3) Нормируется при температуре окружающего воздуха |
от +20 до +30 °С |
Продолжение таблицы 2
1 |
2 |
С включенным предусилителем в полосе частот: от 9 кГц до 100 кГц |
-107 |
св. 100 кГц до 1 МГц |
-122 |
св. 1 МГц до 10 МГц |
-138 |
св. 10 МГц до 200 МГц |
-146 |
св. 200 МГц до 2,1 ГГц |
-145 |
св. 2,1 ГГц до 3,2 ГГц (только для модификации АКИП-4205/2) |
-135 |
Уровень гармонических искажений 2-го порядка относительно уровня несущей при уровне сигнала на смесителе -30 дБ относительно 1 мВт, в полосе от 50 МГц до собственной полосы пропускания, при ослаблении 0 дБ, и выключенном предусилителе, дБ, не более 4) |
- 65 |
Точка пересечения 3-го порядка (TOI) при уровне сигналов на смесителе -20 дБм, при ослаблении |
+10 |
внутреннего аттенюатора 0 дБ и выключенном предусилителе, дБ, не менее 4) | |
Входное сопротивление анализатора, Ом |
50 |
Разъем СВЧ входа |
N-тип «розетка» |
Рабочие условия эксплуатации
|
от 0 до +50 |
при температуре от 0 до +30 °С |
95 |
при температуре св. +30 до +50 °С |
75 |
Масса, кг, не более |
4,6 |
Габаритные размеры, мм (ширинахвысотахглубина) |
393x207x117 |
Напряжение питания от сети переменного тока, В при частоте от 45 до 63 Гц |
от 100 до 120 |
при частоте 360 до 440 Гц |
от 200 до 240 |
Потребляемая мощность, Вт, не более |
30 |
Время прогрева, мин |
30 |
Следящий генератор (опция) | |
Диапазон частот следящего генератора, в зависимости от модели, Гц модификация АКИП-4205/1 |
от 100П03 до 2,П109, |
модификация АКИП-4205/2 |
от 100А03 до 3,2П09 |
Диапазон уровней следящего генератора относительно 1 мВт, дБ |
от -20 до 0 |
Неравномерность АЧХ, дБ |
±3 |
Выходное сопротивление следящего генератора, Ом |
50 |
Разъем СВЧ входа |
N-тип «розетка» |
Примечание | |
4) Нормируется при температуре окружающего воздуха от +20 до +30 °С |
