Наименование

Обозначение

Количество, шт.

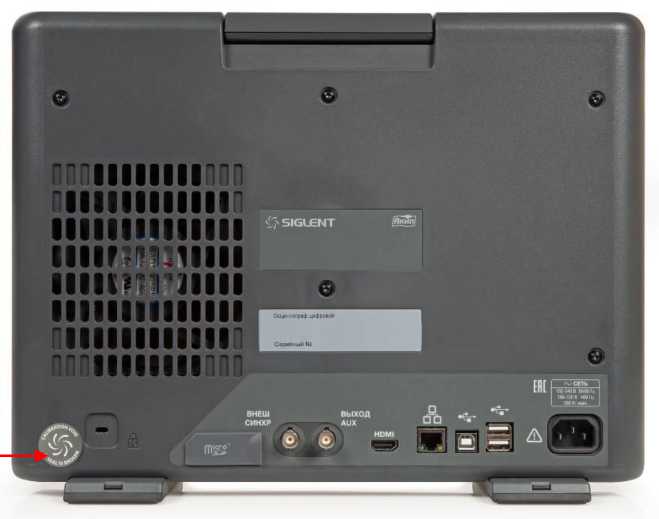

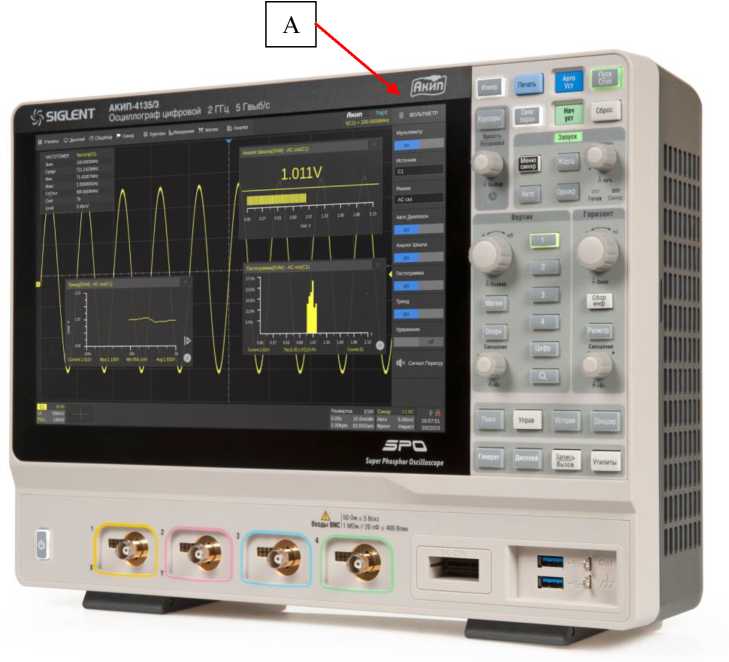

Осциллограф цифровой

АКИП-4135/1, АКИП-4135/2, АКИП-4135/3

1¹⁾

Сетевой кабель

-

1

Осциллографический пробник

-

4

Руководство по эксплуатации

-

1

Примечание

¹⁾ Модификация по заказу

Наименование характеристики

Значение

Входное сопротивление, Ом (переключаемое)

50 (±2 %), 140⁶ (±2 %)

Диапазон установки коэффициентов отклонения (Ко), мВ/дел

• - при входном сопротивлении 50 Ом

• - при входном сопротивлении 1 МОм

от 0,5 до 1 •Ю³ от 0,5 до 1 •Ю⁴

Максимальное входное напряжение, В

• -  среднее квадратическое значение переменного напряжения при входном сопротивлении 50 Ом

• -  переменное напряжение (пиковое значение) частотой менее 10 кГц, с постоянной составляющей, при входном сопротивлении 1 МОм

5

400

Пределы допускаемой относительной погрешности установки коэффициентов отклонения, %

±1,5

Пределы допускаемой абсолютной погрешности измерения постоянного напряжения и импульсного напряжения частотой до 100 кГц при уровне постоянного смещения исм = 0 В, мВ

±(0,015 ^8[дел]^Ко[мВ/дел]+1)

Диапазоны    установки

постоянного смещения, В (при   Rвх=50   Ом в

диапазонах установки коэффициента отклонения)

от 0,5 до 5 мВ/дел

±1,6

от 5,1 до 10 мВ/дел

±4

от 10,2 до 20 мВ/дел

±8

от 20,5 мВ/дел до 1 В/дел

±10

Наименование характеристики

Значение

Диапазоны    установки

постоянного смещения, В (при Rbx=1  МОм в

диапазонах установки коэффициента отклонения)

от 0,5 до 5 мВ/дел

±1,6

от 5,1 до 10 мВ/дел

±4

от 10,2 до 20 мВ/дел

±8

от 20,5 до 100 мВ/дел

±16

от 102 до 200 мВ/дел

±80

от 205 мВ/дел до 1 В/дел

±160

от 1,02 до 10 В/дел

±400

Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ

±(0,01-|исм|+0,0002-|ипр|+

+0,005^8[делрКо[мВ/дел]+1)

Полоса пропускания¹⁾ по уровню -3 дБ, МГц, не менее

• - модификация АКИП-4135/1

• - модификация АКИП-4135/2

• - модификация АКИП-4135/3

• - с программной опцией расширения «SDS6000-4BW 10»

• - с программной опцией расширения «SDS6000-4BW 20»³⁾

500

1000

2000²⁾

1000

2000

Время нарастания переходной характеристики, пс, не более

• - полоса пропускания 500 МГц

• - полоса пропускания 1000 МГц

• - полоса пропускания 2000 МГц

550

350

230

Диапазон установки коэффициентов развертки, с/дел

• - модификация АКИП-4135/1

• - модификация АКИП-4135/2

• - модификация АКИП-4135/3

от 540’¹⁰ до 1 •Ю³ от 240’¹⁰ до 1 •Ю³ от 1 •10^-10 до 1 •Ю³

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f)

±2,540’⁶

Пределы допускаемой абсолютной погрешности измерения временных интервалов

±(6f • Т изм+2/F д)

Примечания:

• ¹⁾ При разрешении по вертикали (АЦП) 8 бит;

• ²⁾ При установленном коэффициенте отклонения ниже 2,3 мВ/дел. - полоса пропускания ограничена до 1 ГГц;

• ³⁾ Для установки опции «SDS6000-4BW 20» в осциллографе АКИП-4135/1 необходимо сначала установить опцию «SDS6000-4BW 10»;

Ко - значение коэффициента отклонения, мВ/дел;

исм - установленное значение напряжения смещения, мВ;

ипр - конечное значение диапазона установки напряжения смещения, мВ;

6f - относительная погрешность частоты внутреннего опорного генератора;

Тизм - измеренный временной интервал, с;

Fд - частота дискретизации, Гц.

Наименование характеристики

Значение

Число входных цифровых каналов

16

Максимальная частота дискретизации, МГц

1000

Максимальная длина записи, МБ

50

Пороговые уровни срабатывания

TTL, CMOS, LVCMOS3.3, LVCMOS2.5 или определяемый пользователем

Пределы установки уровня срабатывания, определяемого пользователем, В

±10

Минимальная длительность импульса, нс

3,3

Наименование характеристики

Значение

Основные формы сигнала¹⁾

синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, шумовой сигнал, произвольная

Количество каналов

1

Выходное сопротивление, Ом

50 (±2 %)

Диапазон частот, Гц, для форм сигнала:

• - синусоидальный, шум (- 3 дБ)

• - прямоугольный, импульсный

• - треугольный (пилообразный)

• - произвольный

от Г10"⁶ до 2,5 •Ю⁷ от Г10’⁶ до Г10⁷ от Г10’⁶ до 3 •Ю⁵ от Г10"⁶ до 5-10⁶

Разрешение по частоте, мкГц

1

Частота дискретизации для сигналов произвольной формы, МГц

125

Пределы допускаемой относительной погрешности установки частоты выходного сигнала

±500’⁵

Диапазон установки выходного напряжения (размах от пика до пика), В

• - на нагрузке 50 Ом

• - на высокоомной нагрузке (1 МОм и выше)

от 240’³ до 3

от 440’³ до 6

Диапазон установки постоянного напряжения и напряжения смещения ипост(см)²⁾, В

• - на нагрузке 50 Ом

• - на высокоомной нагрузке (1 МОм и выше)

±1,5

±3

Пределы допускаемой абсолютной погрешности установки выходного синусоидального напряжения на частоте 10 кГц на нагрузке 50 Ом, мВ

±(0,01^/Густ+3)

Неравномерность           амплитудно-частотной

характеристики относительно уровня сигнала на частоте 10 кГц, дБ, не более

(при выходном напряжении св. 2,5 В (размах))

±0,3

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ

±(0,01 •ипост(см)+3)

Длительность фронта и среза прямоугольного и импульсного сигнала, нс, не более

24

Примечания

• ¹⁾ Дополнительно имеются 45 встроенных форм сигнала;

• ²⁾ Пределы установки смещения ограничены диапазоном установки выходного напряжения и определяются по формуле: |исм.|<имакс-иуст/2, где Шакс - верхний предел установки выходного напряжения, мВ; иуст - установленный уровень выходного напряжения (размах), мВ;

исм - установленный уровень постоянного напряжения и напряжения смещения (абсолютное значение), мВ.

Наименование характеристики

Значение

Число измерительных аналоговых каналов

4

Максимальная частота дискретизации на канал, ГГц - в реальном времени

5

- в режиме «ESR»

10

Максимальная длина записи (на канал), МБ - в одноканальном режиме

500

- в двухканальном режиме

250

- в трех- или четырехканальном режиме

125

- в режиме «Average» или «Hi-Res»

25

Разрешение по вертикали (АЦП), бит (переключаемое)

- стандартное

8

- режим «Hi-Res»¹)

от 9 до 16

Напряжение сети питания, В - при частоте 50/60 Гц

от 100 до 240

- при частоте 400 Гц

от 100 до 120

Потребляемая мощность, Вт, не более

193

Габаритные размеры, мм, не более (ширина х высота х глубина)

379x288x159

Масса, кг, не более

5,5

Нормальные условия измерений:

- температура окружающей среды, °С

от +18 до +28

- относительная влажность воздуха, %, не более

80

Рабочие условия применения:

- температура окружающей среды, °C

от 0 до +40

- относительная влажность воздуха (при температуре до +40 °C), %, не более

85

Примечание

¹⁾ В режиме «Hi-Res» полоса пропускания имеет ограничение
