Сведения о средстве измерений: 91200-24 Осциллографы цифровые

Номер по Госреестру СИ: 91200-24
91200-24 Осциллографы цифровые
(АКИП-4143)

Назначение средства измерений:
Осциллографы цифровые АКИП-4143 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

сертификация программного обеспечения
Внешний вид. Осциллографы цифровые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид. Осциллографы цифровые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Осциллографы цифровые
Рисунок № 2

Общие сведения

Дата публикации - 01.02.2024
Срок свидетельства - 31.01.2029
Номер записи - 193093
ID в реестре СИ - 1414150
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - "SIGLENT TECHNOLOGIES CO., LTD."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№256 от 2024.01.31 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Осциллографы цифровые (АКИП-4143)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "SIGLENT TECHNOLOGIES CO., LTD."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
69417-17
23.11.2027
Осциллографы цифровые запоминающие, серий АКИП-4115, АКИП-4119, АКИП-4127, АКИП-4131
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
1 год
69553-17
04.12.2027
Анализаторы спектра, АКИП-4205
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
1 год
85334-22
20.04.2027
Осциллографы цифровые, АКИП-4135
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
1 год
87906-23
12.01.2028
Осциллографы цифровые, АКИП-4142
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
1 год
88223-23
13.02.2028
Анализаторы цепей векторные, АКИП-6604
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
1 год
89171-23
29.05.2028
Источники питания постоянного тока, АКИП-1159
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
2 года
91200-24
31.01.2029
Осциллографы цифровые, АКИП-4143
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
1 год
91200-24
31.01.2029
Осциллографы цифровые, АКИП-4143
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
1 год
91484-24
05.03.2029
Осциллографы цифровые, АКИП-4140
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
1 год

Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.

В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.

Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.

Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.

Стоимость 200 руб. или по подписке

Кто поверяет Осциллографы цифровые (АКИП-4143)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Осциллографы цифровые (АКИП-4143)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Осциллографы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Характеристики программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

не ниже 02.9.1.0.7.1^

Примечания:

1)1 - номер версии определяется значениями полей «Версия Uboot-OS» и «Версия ПО».


Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в разделе «Назначение» руководства по эксплуатации.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средствам измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;

Стандарт предприятия «Осциллографы цифровые АКИП-4143».

Правообладатель

«SIGLENT TECHNOLOGIES CO., LTD.», Китай

Адрес: 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101, China

Телефон: +86 755 3661 5186

Факс: +86 755 3359 1582

Web-сайт: http://www.siglent.com/ens/

Изготовитель

«SIGLENT TECHNOLOGIES CO., LTD.», Китай
Адрес: 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101, China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru

Правообладатель


«SIGLENT TECHNOLOGIES CO., LTD.», Китай
Адрес: 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101, China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной дисплей.

Осциллографы обеспечивают визуальное наблюдение, автоматическую или ручную установку размеров изображения, цифровое запоминание, цифровое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье, построение АЧХ), документирование результатов измерений, вывод данных на печать. Осциллографы имеют возможность подключения к персональному компьютеру и дистанционное управление через интерфейсы USB или LAN. Профили настроек осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем носителе.

Осциллографы выпускаются в виде шести модификаций: АКИП-4143/1, АКИП-4143/2, АКИП-4143/3, АКИП-4143/1А, АКИП-4143/2А, АКИП-4143/3А. Модели осциллографов имеют 4-х канальное исполнение и различаются полосой пропускания и разрядностью АЦП 10 или 12 бит (12 бит для моделей с индексом «А»).

Осциллографы имеют возможность активации следующих программных опций: увеличение объема памяти, функциональный генератор, логический анализатор, синхронизация и декодирование последовательных данных, построение глазковых диаграмм и анализ джиттера, измерение мощности и показателей качества электроэнергии. Для опции логического анализатора требуется пробник, поставляемый по отдельному заказу. Перечень доступных опций указан в таблице 1.

На передней панели осциллографов расположены: емкостный сенсорный ЖК-дисплей, 4 аналоговых канала, вход цифрового логического анализатора, выход компенсатора пробников, клемма заземления, два разъема USB 3.0 для подключения внешних накопителей или клавиатуры/мыши, кнопки и регуляторы управления и установки параметров.

На задней панели расположены: разъем сети питания, разъем для дистанционного управления USB 2.0, дополнительные функциональные входы/выходы, выход генератора, разъем для установки высокостабильного опорного генератора (опция).

На боковой панели расположены: четыре разъема USB 3.1 для подключения внешних накопителей или клавиатуры/мыши, два LAN-разъема для дистанционного управления, мультимедийные интерфейсы HDMI, DVI и DP, COM-порт, аудиовход, аудиовыход, разъем для микрофона.

Корпус осциллографа позволяет нанесение знака поверки в виде оттиска клейма или наклейки.

Заводской номер осциллографов состоит из буквенно-цифрового обозначения и наносится на корпус при помощи наклейки.

Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из винтов крепления корпуса. Пломбировка может осуществляться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.

Общий вид осциллографов и место нанесения знака утверждения типа представлены на рисунке 1. Надписи функциональных кнопок, пункты меню осциллографов и интерфейс пользователя могут быть реализованы на английском или русском языке (определяется условиями заказа на поставку). Место нанесения заводского номера, знака поверки и схема пломбировки представлены на рисунке 2.

Внешний вид. Осциллографы цифровые (АКИП-4143), http://oei-analitika.ru

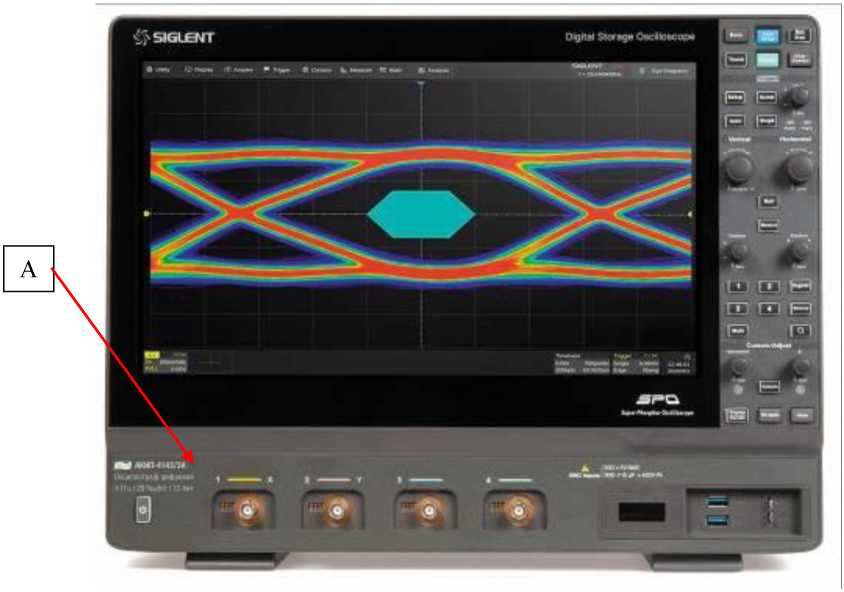

Рисунок 1 - Общий вид осциллографов и место нанесения знака утверждения типа (А)

Внешний вид. Осциллографы цифровые (АКИП-4143), http://oei-analitika.ru

Рисунок 2 - Вид задней панели осциллографов, схема пломбировки от несанкционированного доступа (Б), место нанесения серийного номера (В) и знака поверки (Г).

Осциллографы могут иметь опции, приведённые в таблице 1.

Таблица 1 - Опции и аксессуары для осциллографов АКИП-4143

Наименование

Назначение

1

2

10M_OCXO_L

Аппаратная опция термостатированного опорного генератора, улучшенная стабильность (5-10-7).

SDS7000A-1GPTS

Программная опция увеличения длины записи до 1 ГБ при объединении каналов.

SDS7000A-FG

Программная опция генератора сигналов, 50 МГц.

SDS7000A-16LA

Программная опция логического анализатора, 16 каналов. Для работы опции логического анализатора необходим логический пробник SPL2016.

SPL2016

Аппаратная опция, 16-канальный логический пробник. Для работы пробника необходима установка программной опции SDS7000A-16LA.

SDS7000A-I2S

Программная опция, синхронизация и декодирование I2S.

SDS7000A-CANFD

Программная опция, синхронизация и декодирование CAN FD.

SDS7000A-SENT

Программная опция, синхронизация и декодирование SENT.

SDS7000A-FlexRay

Программная опция, синхронизация и декодирование FlexRay.

SDS7000A-1553B

Программная опция, синхронизация и декодирование MIL-STD-1553B.

SDS7000A-Manch

Программная опция декодирования MANCHESTER.

SDS7000A-USB2

Программная опция декодирования USB 2.0.

SDS7000A-PA

Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ).

SDS7000A-EJ

Программная опция построения глазковых диаграмм и анализа джиттера.

1

2

SDS7000A-CT-USB2

Программная опция тестирования на соответствие стандартам USB 2.0. Необходима тестовая площадка FX-USB2.

SDS7000A-CT-

100BASE-T

Программная опция тестирования на соответствие стандартам 100M Ethernet. Необходима тестовая площадка FX-ETH.

FX-USB2

Тестовая площадка для анализа на соответствие стандартам USB 2.0.

FX-ETH

Тестовая площадка для анализа на соответствие стандартам 100M Ethernet.

SAP5000D

Активный дифференциальный пробник до 5 ГГц.

SAP2500D

Активный дифференциальный пробник до 2,5 ГГц.


Таблица 7 -

Наименование

Обозначение

Количество, шт.

Осциллограф цифровой

АКИП-4143

11*

Сетевой кабель

-

1

Осциллографический пробник

-

4

Руководство по эксплуатации

-

1

Кабель USB

-

1

Программное обеспечение2-*

-

1

Примечания

  • 1) - модификация по заказу

  • 2) - предоставляется по запросу


Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Входное сопротивление, Ом

50 (±2 %),

(переключаемое)

Г1С)6 (±2 %)

Диапазон установки коэффициентов отклонения (Ко), мВ/дел - при входном сопротивлении 50 Ом

от 1 до Г103

- при входном сопротивлении 1 МОм

от 1 до Г104

Максимальное входное напряжение, В

- напряжение переменного тока (среднее квадратическое значение), при входном сопротивлении 50 Ом

5

- напряжение переменного тока (пиковое значение) частотой не более 10 кГц с постоянной составляющей, при входном сопротивлении 1 МОм

400

Пределы допускаемой относительной погрешности установки коэффициентов отклонения, %

- при Ко от 1 мВ/дел до 4,95 мВ/дел

±1,5

- при Ко от 5 мВ/дел до 10 В/дел (для моделей c АЦП - 12 бит)

±0,5

- при Ко от 5 мВ/дел до 10 В/дел (для моделей c АЦП - 10 бит)

±1,0

1

2

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока и импульсного напряжения частотой до 100 кГц при уровне постоянного смещения

Ucm=0 В, мВ

- при Ко от 1 мВ/дел до 4,95 мВ/дел

±(0,015^8[дел] •Ко[мВ/дел]+1)

- при Ко от 5 мВ/дел до 10 В/дел (для моделей c АЦП - 12 бит)

±(0,005^8[делрКо[мВ/дел]+1)

- при Ко от 5 мВ/дел до 10

В/дел (для моделей c АЦП - 10 бит)

±(0,010^8[дел] •Ко[мВ/дел]+1)

Диапазоны установки

от 1 до 5 мВ/дел

±1,6

постоянного смещения в

от 5,1 до 10 мВ/дел

±4

зависимости от значения коэффициента

от 10,2 до 20 мВ/дел

±8

от 20,5 мВ/дел до 1 В/дел

±10

отклонения, В (при Rвх=50 Ом)

Диапазоны установки

от 1 до 5 мВ/дел

±1,6

от 5,1 до 10 мВ/дел

±4

постоянного смещения в

от 10,2 до 20 мВ/дел

±8

зависимости от значения коэффициента отклонения, В (при ^^вх^1 МОм)

от 20,5 до 100 мВ/дел

±16

от 102 до 200 мВ/дел

±80

от 205 мВ/дел до 1 В/дел

±160

от 1,02 до 10 В/дел

±400

Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ

- при Ко от 1 мВ/дел до 4,95 мВ/дел

±(0,01-|исм|+0,0002-|ипр|+

+0,015^8[дел] •Ко[мВ/дел]+1)

- при Ко от 5 мВ/дел до 10 В/дел

±(0,01-|исм|+0,0002-|ипр|+

+0,010^8[ дел] •Ко[мВ/дел]+1)

Полоса пропускания по уровню минус 3 дБ (Квх=50 Ом),

МГц, не менее

- модификация АКИП-4143/1, АКИП-4143/1А

20001)

- модификация АКИП-4143/2, АКИП-4143/2А

30001)

- модификация АКИП-4143/3, АКИП-4143/3А

4000п

Полоса пропускания по уровню минус 3 дБ (Ri>.x='1 МОм),

500

МГц, не менее

Время нарастания переходной характеристики, пс,

не более

- полоса пропускания 2000 МГц

180

- полоса пропускания 3000 МГц

150

- полоса пропускания 4000 МГц

120

Диапазон установки коэффициентов развертки, с/дел

от 5П0-11 до 1П03

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f)

± 2П0-6

- стандартно

- опция OCXO

± 5П0-7

1

2

Пределы допускаемой абсолютной погрешности измерения временных интервалов

±(6гТи.Л1+2/1-'J

Примечания:

1) При коэффициенте отклонения менее 5 мВ/дел, полоса пропускания ограничена до 1 ГГц; Ко - значение коэффициента отклонения, мВ/дел;

исм - установленное значение напряжения смещения, мВ;

ипр - конечное значение диапазона установки напряжения смещения, мВ;

6f - относительная погрешность частоты внутреннего опорного генератора;

Тизм - измеренный временной интервал, с;

Бд - частота дискретизации, Гц.

Таблица 4 - Основные технические характеристики логического анализатора (опция)

Наименование характеристики

Значение

Число входных цифровых каналов

16

Максимальная частота дискретизации, МГц

1000

Максимальная длина записи, МБ/канал

50

Пороговые уровни срабатывания

TTL, CMOS, LVCMOS3.3, LVCMOS2.5 или определяемый пользователем

Пределы установки уровня срабатывания, определяемого пользователем, В

±10

Минимальная длительность импульса, нс

3,3

Таблица 5 - функционального генератора (опция)

Наименование характеристики

Значение

1

2

Основные формы сигнала1)

синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, шумовой сигнал, произвольная

Количество каналов

1

Выходное сопротивление, Ом

50 (±2 %)

Диапазон частот, Гц, для форм сигнала:

  • - синусоидальный

  • - прямоугольный, импульсный

  • - треугольный (пилообразный)

  • - шум (- 3 дБ)

  • - произвольный

от Г10-6 до 5 •IO7 от Г10-6 до Г10от Г10-6 до 3 •IOне менее 5-107

от Г10-6 до 5406

Разрешение по частоте, Гц

Г10-6

Частота дискретизации для сигналов произвольной формы, МГц

125

Пределы допускаемой относительной погрешности установки частоты выходного сигнала

±5 •IO-5

1

2

Диапазон установки выходного напряжения (размах от пика до пика), В

  • - на нагрузке 50 Ом

  • - на нагрузке 1 МОм

от 2А0-3 до 3

от 4А0-3 до 6

Диапазон установки постоянного напряжения и напряжения смещения ипост(см)2), В

  • - на нагрузке 50 Ом

  • - на нагрузке 1 МОм

±1,5

±3

Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала на частоте 10 кГц на нагрузке 50 Ом, мВ

±(0,01-U^)

Неравномерность амплитудно-частотной характеристики относительно уровня сигнала частотой 10 кГц, дБ, не более

(при выходном напряжении не менее 2,5 В (размах))

±0,3

Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ

±(0,01-исм+3)

Длительность фронта и среза прямоугольного и импульсного сигнала на уровне от 10 % до 90 %, нс, не более

24

Примечания

  • 1) Дополнительно имеются 45 встроенных форм сигнала;

  • 2) Пределы установки смещения ограничены диапазоном установки выходного напряжения и определяются по формуле: |исм.|<имаксуст/2, где Шаке - верхний предел установки выходного напряжения, мВ; иуст - установленный уровень выходного напряжения (размах), мВ;

исм - установленный уровень постоянного напряжения и напряжения смещения (абсолютное значение), мВ.

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

Число измерительных аналоговых каналов

4

Максимальная частота дискретизации, ГГц

- на канал

10

- в режиме объединения каналов

20

Максимальная длина записи, МБ - стандартно (на канал)

500

- опция (при объединении каналов/на канал)

1000/500

Разрешение по вертикали (АЦП), бит АКИП-4143/1, АКИП-4143/2, АКИП-4143/3

10

АКИП-4143/1А, АКИП-4143/2А, АКИП-4143/3А

12

Напряжение сети питания частотой 50/60 Гц, В

от 100 до 240

Потребляемая мощность, Вт

400

Габаритные размеры, мм, не более (ширина х высота х глубина)

444,5x344x176,4

Масса, кг, не более

10,56

П Продолжение таблицы 6

Нормальные условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от +15 до +25

80

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от 0 до +50

- относительная влажность воздуха (при температуре до +30 °C),

%, не более

90


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
