Сведения о средстве измерений: 88223-23 Анализаторы цепей векторные

Номер по Госреестру СИ: 88223-23
88223-23 Анализаторы цепей векторные
(АКИП-6604)

Назначение средства измерений:
Анализаторы цепей векторные АКИП-6604 (далее - анализаторы) предназначены для измерений коэффициентов передачи и отражения (S-параметров) пассивных и активных устройств, а также спектра сигнала (при установки программной опции).

сертификация программного обеспечения
Внешний вид. Анализаторы цепей векторные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы цепей векторные
Рисунок № 1
Внешний вид. Анализаторы цепей векторные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы цепей векторные
Рисунок № 2

Общие сведения

Дата публикации - 13.02.2023
Срок свидетельства - 13.02.2028
Номер записи - 190215
ID в реестре СИ - 1405810
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АКИП-6604/4, АКИП-6604/3, АКИП-6604/2, АКИП-6604/1,

Производитель

Изготовитель - "SIGLENT TECHNOLOGIES CO., LTD."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.

В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 37
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Анализаторы цепей векторные (АКИП-6604)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "SIGLENT TECHNOLOGIES CO., LTD."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
69417-17
23.11.2027
Осциллографы цифровые запоминающие, серий АКИП-4115, АКИП-4119, АКИП-4127, АКИП-4131
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
1 год
69553-17
04.12.2027
Анализаторы спектра, АКИП-4205
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
1 год
85334-22
20.04.2027
Осциллографы цифровые, АКИП-4135
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
1 год
87906-23
12.01.2028
Осциллографы цифровые, АКИП-4142
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
1 год
88223-23
13.02.2028
Анализаторы цепей векторные, АКИП-6604
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
1 год
89171-23
29.05.2028
Источники питания постоянного тока, АКИП-1159
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
2 года
91200-24
31.01.2029
Осциллографы цифровые, АКИП-4143
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
1 год
91200-24
31.01.2029
Осциллографы цифровые, АКИП-4143
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
1 год
91484-24
05.03.2029
Осциллографы цифровые, АКИП-4140
"SIGLENT TECHNOLOGIES CO., LTD." (КИТАЙ )
ОТ
МП
1 год

Кто поверяет Анализаторы цепей векторные (АКИП-6604)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ПРИСТ"
(RA.RU.312058)
  • АКИП-6604/2
  • АКИП-6604/3
  • АКИП-6604/1
  • АКИП-6604/4
  • 37 2 37 0 0 34 34 0

    Стоимость поверки Анализаторы цепей векторные (АКИП-6604)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализаторы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

    Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Характеристики программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер ПО)

    не ниже V1.0.0.2.10


    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в п. 6 «Работа с анализатором» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средствам измерений

    ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;

    Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

    Стандарт предприятия на вольтметры АКИП-6604.

    Правообладатель

    «SIGLENT TECHNOLOGIES CO., LTD.», Китай

    Адрес: 3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China

    Телефон: +86 755 3661 5186

    Факс: +86 755 3359 1582

    W eb-сайт: http ://www. siglent. com/ens/

    Изготовитель

    «SIGLENT TECHNOLOGIES CO., LTD.», Китай
    Адрес: 3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China
    Телефон: +86 755 3661 5186
    Факс: +86 755 3359 1582
    Web-сайт: http://www.siglent.com/ens/

    Испытательный центр

    Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ) Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91 Факс: +7(495) 640-30-23
    Web-сайт: http://www.prist.ru
    E-mail: prist@prist.ru

    Правообладатель

    «SIGLENT TECHNOLOGIES CO., LTD.», Китай
    Адрес: 3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China
    Телефон: +86 755 3661 5186
    Факс: +86 755 3359 1582
    W eb-сайт: http ://www. siglent. com/ens/

    Принцип действия анализаторов основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства, либо поступающего с его выхода. Тестовый сигнал формируется от высокостабильного генератора. Анализаторы имеют 2 или 4 измерительных порта, в каждом из которых установлено по два приемника - измерительный и опорный. Приемники содержат узлы преобразования высокочастотного (ВЧ) сигнала в промежуточную частоту (ПЧ), далее следуют блоки цифровой обработки сигнала. Аппаратно анализаторы реализованы на взаимодействии четырех приемников с использованием регулируемой полосы пропускания. Порты являются компонентами широкополосных ВЧ мостов, обеспечивающих необходимую направленность распространения волн в обоих трактах. Детектирование сигнала осуществляется аналого-цифровыми преобразователями (АЦП), которые используются для дискретизации сигнала ПЧ и регистрации отсчетов. Отсчеты данных обрабатываются встроенным контроллером. Измеренные параметры отображаются в полярных координатах (модуль и фаза) или на диаграмме Вольперта-Смита.

    Конструктивно анализаторы выполнены в пластиковом корпусе настольного исполнения с питанием от сети переменного тока.

    На передней панели анализаторов расположены: сенсорный дисплей, кнопки управления, измерительные порты, кнопка включения, порты USB.

    На задней панели расположены: гнездо для подключения сетевого шнура питания, интерфейсы дистанционного управления (USB, LAN), разъемы входа и выхода сигналов синхронизации, разъем интерфейса HDMI.

    Анализаторы выпускаются в четырех модификациях АКИП-6604/1, АКИП-6604/2, АКИП-6604/3, АКИП-6604/4, различающиеся между собой диапазонами частот и количеством измерительных портов.

    Для предотвращения несанкционированного доступа к внутренним частям анализаторов предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

    Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на задней панели прибора.

    Заводской номер, идентифицирующий каждый экземпляр анализаторов, состоит из буквенно-цифрового обозначения и наносится на корпус при помощи наклейки, размещаемой на задней панели.

    Общий вид анализаторов и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения заводского номера, схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 2.

    Внешний вид. Анализаторы цепей векторные (АКИП-6604), http://oei-analitika.ru

    А

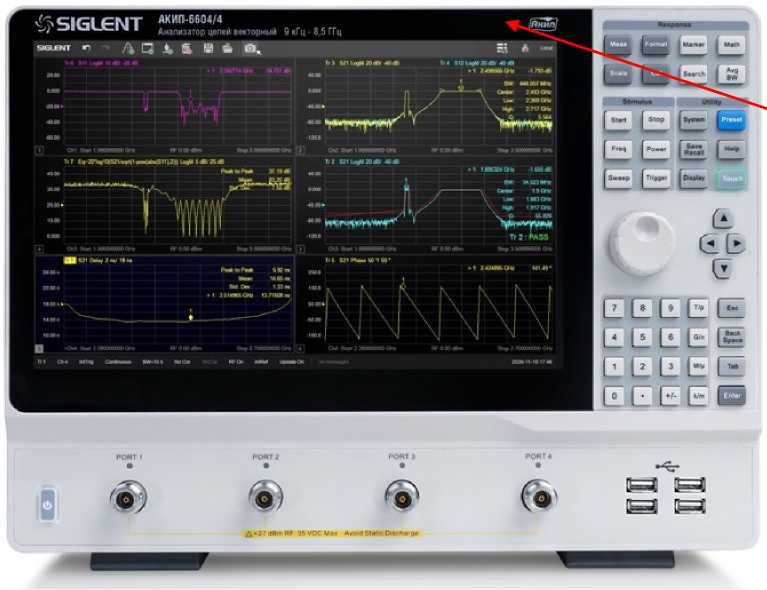

    Рисунок 1 - Общий вид анализаторов и место нанесения знака утверждения типа (А)

    Внешний вид. Анализаторы цепей векторные (АКИП-6604), http://oei-analitika.ru

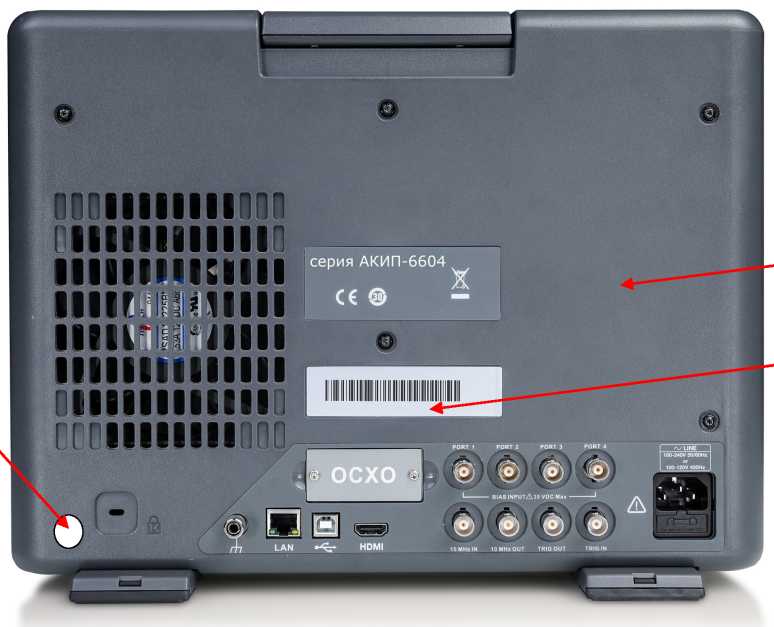

    Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б), место нанесения заводского номера (В) и место нанесения знака поверки (Г).



    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    1

    2

    Количество портов

    АКИП-6604/1

    АКИП-6604/2

    АКИП-6604/3

    АКИП-6604/4

    2

    4

    2

    4

    Диапазон рабочих частот, Гц

    АКИП-6604/1

    АКИП-6604/2

    АКИП-6604/3

    АКИП-6604/4

    от 9-103 до 4Д109 от 9-103 до 4Д10от 9403 до 8,540от 9403 до 8Д109

    Разрешение, Гц

    1

    Диапазон полос пропускания фильтров промежуточной частоты (ПЧ), Гц

    от 10 до 3406

    Пределы допускаемой относительной погрешности частоты опорного генератора

    стандартное исполнение опция SNA5000-HPR

    ±1406

    ±1407

    Динамический диапазон при полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее

    от 9 кГц до 18 кГц включ.

    св. 18 кГц до 30 кГц включ. св. 30 кГц до 300 кГц включ.

    св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ.

    св. 1 МГц до 4,5 ГГц включ. св. 4,5 ГГц до 5 ГГц включ.

    св. 5 ГГц до 6,8 ГГц включ. св. 6,8 ГГц до 7,7 ГГц включ.

    св. 7,7 ГГц до 8,5 ГГц включ.

    89

    92

    100

    110

    115

    125

    125

    119

    110

    105

    Диапазон установки выходного уровня мощности, дБм

    от -55 до +10

    Дискретность установки мощности, дБ

    0,05

    Абсолютная погрешность установки уровня мощности, дБ

    ±2

    Диапазон установки уровня выходной мощности в диапазонах частот, дБм

    от 9 кГц до 30 кГц включ.

    св. 30 кГц до 100 кГц включ.

    св. 100 кГц до 5 ГГц включ.

    св. 5 ГГц до 7,7 ГГц включ.

    св. 7,7 ГГц до 8 ГГц включ.

    св. 8 ГГц до 8,5 ГГц включ.

    от -55 до 0

    от -55 до 5

    от -55 до 10

    от -55 до 8

    от -55 до 5

    от -55 до 2

    Максимальная входная мощность, дБм

    +10

    Абсолютная погрешность измерения уровня мощности, дБ

    в режиме векторного анализатора цепей

    в режиме анализатора спектра (опция)

    ±2

    ±2

    Уровень собственного шума приемников, нормализованный к полосе 10 Гц, в диапазоне частот, дБ, не более

    от 9 кГц до 100 кГц, включ. св. 100 кГц до 300 кГц включ.

    св. 300 кГц до 500 кГц включ.

    св. 500 кГц до 1 МГц включ.

    св. 1 МГц до 4,5 ГГц включ.

    св. 4,5 ГГц до 8,5 ГГц включ.

    -92

    -92 -105 -115 -115 -115

    Продолжение таблицы 2

    1

    2

    Модуль

    Фаза

    Среднеквадратическое значение

    от 9 кГц до 50 кГц включ. (полоса ПЧ 1 кГц)

    0,003

    0,3

    шумов измерительного тракта при измерении модуля/фазы коэффициентов передачи и

    св. 50 кГц до 1 МГц включ. (полоса ПЧ 1 кГц)

    св. 1 МГц до 4,5 ГГц включ.

    0,003

    0,03

    отражения, в диапазоне частот, дБ/градус, не более

    (полоса ПЧ 10 кГц)

    св. 4,5 ГГц до 8,5 ГГц включ.

    0,003

    0,05

    (полоса ПЧ

    10 кГц)

    0,004

    0,05

    от 1 до 0,8

    ±0,012

    ±2

    от 0,8 до 0,6

    ±0,016

    ±3,5

    от 9 кГц до 3 ГГц

    от 0,6 до 0,4

    ±0,022

    ±3,8

    включ.

    от 0,4 до 0,2

    ±0,028

    ±5,5

    от 0,2 до 0,1

    ±0,036

    ±9

    Пределы допускаемой абсолютной

    менее 0,1

    ±0,036

    ±50

    от 1 до 0,8

    ±0,016

    ±3,2

    погрешности измерений модуля/фазы коэффициента

    от 0,8 до 0,6

    ±0,024

    ±3

    св.3 до 6 ГГц

    от 0,6 до 0,4

    ±0,034

    ±3,2

    отражения в зависимости от

    включ.

    от 0,4 до 0,2

    ±0,046

    ±4,5

    диапазона частот и диапазона измерений модуля коэффициента отражения, дБ/градус

    от 0,2 до 0,1

    ±0,055

    ±8

    менее 0,1

    ±0,055

    ±45

    от 1 до 0,8

    ±0,019

    ±3,6

    от 0,8 до 0,6

    ±0,026

    ±2

    св. 6 до 8.5 ГГц

    от 0,6 до 0,4

    ±0,036

    ±2,2

    включ.

    от 0,4 до 0,2

    ±0,05

    ±3,5

    от 0,2 до 0,1

    ±0,06

    ±7

    менее 0,1

    ±0,06

    ±30

    от -90 до -80

    ±2,55

    ±20

    от -80 до -70

    ±1,05

    ±10

    от -70 до -60

    ±0,35

    ±2,2

    от 9 кГц до 3 ГГц

    от -60 до -50

    ±0,2

    ±2,1

    Пределы допускаемой абсолютной

    включ.

    от -50 до -40

    ±0,15

    ±1,55

    от -40 до -30

    ±0,15

    ±1,45

    погрешности измерений модуля/фазы коэффициента

    от -30 до -20

    ±0,1

    ±1,45

    от -20 до 0

    ±0,1

    ±1,4

    передачи в зависимости от

    от -90 до -80

    ±0,85

    ±7

    диапазона частот и диапазона измерений модуля коэффициента передачи, дБ/градус

    от -80 до -70

    ±0,45

    ±3,1

    от -70 до -60

    ±0,35

    ±1,8

    св.3 до 6 ГГц

    от -60 до -50

    ±0,35

    ±1,55

    включ.

    от -50 до -40

    ±0,3

    ±1,5

    от -40 до -30

    ±0,15

    ±1,45

    от -30 до -20

    ±0,15

    ±1,45

    от -20 до 0

    ±0,15

    ±1,45

    Продолжение таблицы 2

    1

    2

    Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента передачи в зависимости от диапазона частот и диапазона измерений модуля коэффициента передачи, дБ/градус

    св. 6 до 8.5 ГГц

    включ.

    от -90 до -80

    ±0,95

    ±6

    от -80 до -70

    ±0,5

    ±3,1

    от -70 до -60

    ±0,45

    ±2

    от -60 до -50

    ±0,4

    ±1,8

    от -50 до -40

    ±0,35

    ±1,6

    от -40 до -30

    ±0,35

    ±1,6

    от -30 до -20

    ±0,35

    ±1,6

    от -20 до 0

    ±0,35

    ±1,6

    Температурная стабильность, (дБ/°С) / (°/°C)

    • - в диапазоне частот от 9 кГц до 3 ГГц включ.

    • - в диапазоне частот св. 3 до 8,5 ГГц включ.

    Амплитуда

    Фаза

    ±0,005

    ±0,014

    ±0,1

    ±0,3

    Примечание

    дБм - уровень мощности в дБ относительно 1 мВт

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Масса, кг, не более

    АКИП-6604/1, АКИП-6604/3

    5,5

    АКИП-6604/2, АКИП-6604/4

    7,4

    Габаритные размеры, мм (ширинахвысотахглубина)

    378x284x126

    Напряжение сети питания, В - при частоте 50/60 Гц

    от 100 до 240

    - при частоте 400 Г ц

    от 100 до 120

    Потребляемая мощность, Вт, не более

    АКИП-6604/1, АКИП-6604/3

    50

    АКИП-6604/2, АКИП-6604/4

    70

    Нормальные условия применения:

    - температура окружающего воздуха, °С

    от +20 до +26

    - относительная влажность воздуха, %, не более

    80

    Рабочие условия применения:

    - температура окружающего воздуха, °С

    от 0 до +40

    - относительная влажность воздуха, %, не более

    85


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
