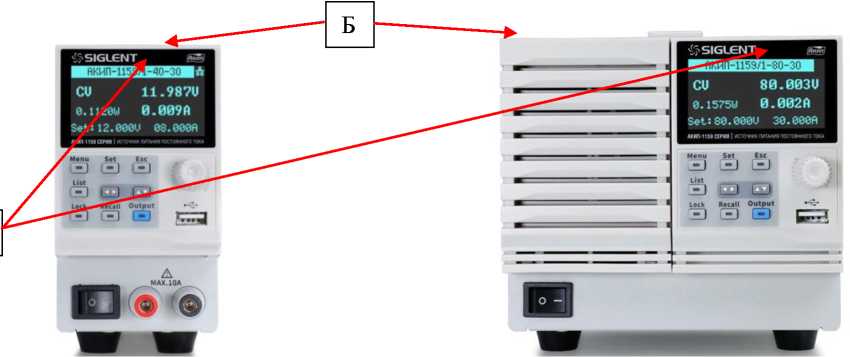

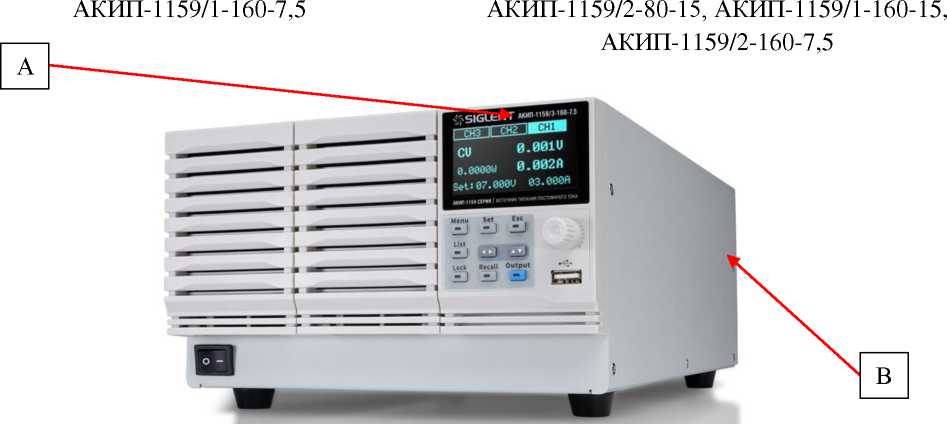

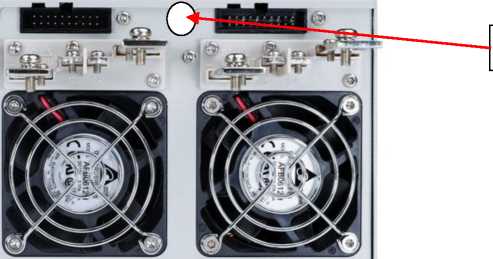

Таблица 2 - Метрологические характе

ристики

Наименование характеристики

Значение

1

2

Модификация

АКИП-1159/1- АКИП-1159/1- АКИП-1159/1-

40-30          40-60          40-90

АКИП-1159/2-

40-30

Количество каналов

1

2

Диапазон установки и измерений напряжения постоянного тока, В

от 0 до 40

Дискретность установки выходного напряжения, мВ

1

Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, В

±(0,001-ивых+0,01)

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

±(0,001-ивых+0,02)

1

2

Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ

• - при изменении силы тока в нагрузке¹⁾

• - при изменении напряжения питания²⁾

±

0

8

Уровень пульсаций и шума выходного напряжения постоянного тока³⁾ мВ, не более

7

11

14

7

Пределы допускаемой дополнительной температурной погрешности, В/°С

±(0,0001 •ивых)

Диапазон воспроизведения силы постоянного тока, А

от 0 до 30

от 0 до 60

от 0 до 90

от 0 до 30

Дискретность установки выходного тока, мА

1

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А

±(0,001-1вых+

+0,03)

±(0,001- 1вых+ +0,06)

±(0,001- 1вых+ +0,1)

±(0,001- 1вых+ +0,03)

Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А

±(0,001- 1вых+ +0,04)

±(0,001- 1вых+ +0,07)

±(0,001- 1вых+ +0,1)

±(0,001- 1вых+ +0,04)

Нестабильность силы постоянного тока в режиме стабилизации тока, мА, не более

• - при изменении напряжения на нагрузке⁴⁾

• - при изменении напряжения питания²⁾

40

75

110

40

Уровень пульсаций и шума силы постоянного тока, мА³⁾, не более

72

144

216

72

Пределы допускаемой дополнительной температурной погрешности, А/°С

±(0,0002 Ъых)

Максимальная выходная мощность, Вт

360

720

1080

720

Модификация

АКИП-1159/3-

40-30

АКИП-1159/1-

50-10

АКИП-1159/1-

80-15

АКИП-1159/1-

80-30

Количество каналов

3

1

Диапазон установки и измерений напряжения постоянного тока, В

от 0 до 40

от 0 до 50

от 0 до 80

Дискретность установки выходного напряжения, мВ

1

Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, В

±(0,001-ивых+0,01)

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

±(0,001-ивых+0,02)

1

2

Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ

• - при изменении силы тока в нагрузке¹⁾

• - при изменении напряжения питания²⁾

±20

±18

±10

±3

±l +1

о о

Уровень пульсаций и шума выходного напряжения постоянного тока³⁾ мВ, не более

7

4

7

11

Пределы допускаемой дополнительной температурной погрешности, В/°С

±(0,0001 •ивых)

Диапазон воспроизведения силы постоянного тока, А

от 0 до 30

от 0 до 10

от 0 до 15

от 0 до 30

Дискретность установки выходного тока, мА

1

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А

±(0,001-1вых+

+0,03)

±(0,001- 1вых+ +0,01)

±(0,001- 1вых+ +0,01)

±(0,001- 1вых+ +0,03)

Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А

±(0,001- 1вых+ +0,04)

±(0,001- 1вых+ +0,02)

±(0,001- 1вых+ +0,02)

±(0,001- 1вых+ +0,04)

Нестабильность силы постоянного тока в режиме стабилизации тока, мА, не более

• - при изменении напряжения на нагрузке⁴⁾

• - при изменении напряжения питания²⁾

40

40

10

8

18

18

32

32

Уровень пульсаций и шума силы постоянного тока, мА³⁾, не более

72

10

27

54

Пределы допускаемой дополнительной температурной погрешности, А/°С

±(0,0002-1вых)

Максимальная выходная мощность, Вт

1080

180

360

720

Модификация

АКИП-1159/1-

80-45

АКИП-1159/2-

80-15

АКИП-1159/3-

80-15

АКИП-1159/1-

160-7,5

Количество каналов

1

2

3

1

Диапазон установки и измерений напряжения постоянного тока, В

от 0 до 80

160

Дискретность установки выходного напряжения, мВ

1

Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, В

±(0,001-ивых+0,01)

±(0,001-ивых+

+0,1)

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

±(0,001-ивых+0,02)

±(0,001-ивых+

+0,1)

1

2

Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ

• - при изменении силы тока в нагрузке¹⁾

• - при изменении напряжения питания²⁾

±40

±40

±80

±80

Уровень пульсаций и шума выходного напряжения постоянного тока³⁾ мВ, не более

14

7

12

Пределы допускаемой дополнительной температурной погрешности, В/°С

±(0,0001 •ивых)

Диапазон воспроизведения силы постоянного тока, А

от 0 до 45

от 0 до 15

от 0 до 7,5

Дискретность установки выходного тока, мА

1

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А

±(0,001-1вых+

+0,04)

±(0,001-1вых+0,01)

±(0,001- 1вых+ +0,005)

Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А

±(0,001- 1вых+ +0,05)

±(0,001-1вых+0,02)

±(0,001- 1вых+ +0,005)

Нестабильность силы постоянного тока в режиме стабилизации тока, мА, не более

• - при изменении напряжения на нагрузке⁴⁾

• - при изменении напряжения питания²⁾

45

45

18

18

12

12

Уровень пульсаций и шума силы постоянного тока, мА³⁾, не более

81

27

15

Пределы допускаемой дополнительной температурной погрешности, А/°С

±(0,0002-1вых)

Максимальная выходная мощность, Вт

1080

720

1080

360

Модификация

АКИП-1159/1-

160-15

АКИП-1159/1-

160-22,5

АКИП-1159/2-

160-7,5

АКИП-1159/3-

160-7,5

Количество каналов

2

3

Диапазон установки и измерений напряжения постоянного тока, В

от 0 до 160

Дискретность установки выходного напряжения, мВ

1

Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, В

±(0,001-ивых+0,1)

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

±(0,001-ивых+0,1)

1

2

Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ

• - при изменении силы тока в нагрузке¹⁾

• - при изменении напряжения питания²⁾

±80

±80

Уровень пульсаций и шума выходного напряжения постоянного тока³⁾ мВ, не более

15

20

12

Пределы допускаемой дополнительной температурной погрешности, В/°С

±(0,0001 •ивых)

Диапазон воспроизведения силы постоянного тока, А

от 0 до 15

от 0 до 22,5

от 0 до 7,5

Дискретность установки выходного тока, мА

1

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А

±(0,001-1вых+

+0,015)

±(0,001- 1вых+ +0,02)

±(0,001-1вых+

+0,005)

Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А

±(0,001-1вых+

+0,015)

±(0,001- 1вых+ +0,02)

±(0,001- 1вых+ +0,005)

Нестабильность силы постоянного тока в режиме стабилизации тока, мА, не более

• - при изменении напряжения на нагрузке⁴⁾

• - при изменении напряжения питания²⁾

19

19

26

26

12

12

Уровень пульсаций и шума силы постоянного тока, мА³⁾, не более

30

45

15

Пределы допускаемой дополнительной Температурной погрешности, А/°С

±(0,0002 -1вых)

Максимальная выходная мощность, Вт

720

1080

720          1080

Примечания

• ¹⁾ при изменении силы тока в нагрузке от Imax до 0

• ²⁾ при изменении напряжения питания от 1,1-ипит до 0,9-ипит

• ³⁾ среднее квадратичное значение, в диапазоне частот от 20 Гц до 20 МГц

• ⁴⁾ при изменении напряжения на нагрузке от 0 до Umax

• ⁵⁾ нормируется при температуре окружающего воздуха от +20 до +30 °С

• ⁶⁾ нормируется при температуре окружающего воздуха от 0 до +19,9 °С, от +30,1 до +40 °С Umax - максимальное значение напряжения постоянного тока, В

Imax - максимальное значение силы постоянного тока, А

ивых - установленное значение напряжения постоянного тока, В

1вых - установленное значение силы постоянного тока, А

Наименование характеристики

Значение

Масса, кг, не более

АКИП-1159/1-40-30, АКИП-1159/1-80-15, АКИП-1159/1-160-7,5,

АКИП-1159/1-50-10

3,3

АКИП-1159/1-40-60, АКИП-1159/1-80-30, АКИП-1159/1-160-15

5,3

АКИП-1159/1-40-90, АКИП-1159/1-80-45, АКИП-1159/1-160-22,5

7,5

АКИП-1159/2-40-30, АКИП-1159/2-80-15, АКИП-1159/2-160-7,5

5,5

АКИП-1159/3-40-30, АКИП-1159/3-80-15, АКИП-1159/3-160-7,5

7,8

Габаритные размеры, мм (ширинахвысотахглубина)

АКИП-1159/1-40-30; АКИП-1159/1-80-15; АКИП-1159/1-160-7,5; АКИП-1159/1-50-10

71х124х418

АКИП-1159/1-40-60; АКИП-1159/1-80-30; АКИП-1159/1-160-15;

АКИП-1159/2-40-30; АКИП-1159/2-80-15; АКИП-1159/2-160-7,5

142х124х418

АКИП-1159/1-40-90; АКИП-1159/1-80-45; АКИП-1159/1-160-22,5;

АКИП-1159/3-40-30; АКИП-1159/3-80-15; АКИП-1159/3-160-7,5

214x124x418

Напряжение сети питания, В - при частоте 50/60 Гц

от 100 до 240

Потребляемая мощность, Вт, не более

АКИП-1159/1-50-10

250

АКИП-1159/1-40-30; АКИП-1159/1-80-15; АКИП-1159/1-160-7,5

АКИП-1159/1-40-60; АКИП-1159/2-40-30; АКИП-1159/1-80-30;

500

АКИП-1159/2-80-15; АКИП-1159/1-160-15; АКИП-1159/2-160-7,5

АКИП-1159/1-40-90; АКИП-1159/3-40-30; АКИП-1159/1-80-45;

1000

АКИП-1159/3-80-15; АКИП-1159/1-160-22,5; АКИП-1159/3-160-7,5

1500

Нормальные условия применения:

- температура окружающего воздуха, °С

от +20 до +30

- относительная влажность воздуха, %, не более

80

Рабочие условия применения:

- температура окружающего воздуха, °С

от 0 до +40

- относительная влажность воздуха, %, не более

85
