Номер по Госреестру СИ: 87906-23
87906-23 Осциллографы цифровые
(АКИП-4142)
Назначение средства измерений:
Осциллографы цифровые АКИП-4142 (далее по тексту - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Внешний вид.
Осциллографы цифровые
Рисунок № 3
Внешний вид.
Осциллографы цифровые
Рисунок № 4
Внешний вид.
Осциллографы цифровые
Рисунок № 5
Программное обеспечение
Осциллографы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
не ниже 1.4.3.3 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Назначение» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 31 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Стандарт предприятия на осциллографы цифровые АКИП-4142.
Правообладатель«SIGLENT TECHNOLOGIES CO., LTD.», Китай
3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ») Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91 Факс: +7(495) 640-30-23Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«SIGLENT TECHNOLOGIES CO., LTD.», Китай3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной дисплей.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений, вывод данных на печать.
Осциллографы выпускаются в виде восьми модификаций: АКИП-4142/1, АКИП-4142/2, АКИП-4142/3, АКИП-4142/4, АКИП-4142/1А, АКИП-4142/2А, АКИП-4142/3А, АКИП-4142/4А. Модели осциллографов в данной серии имеют 4-х канальное исполнение и различаются полосой пропускания, а также разрядностью АЦП преобразователей 10 и 12 бит (12 бит для моделей с индексом «А»)
Осциллографы имеют возможность подключения следующих программных опций: увеличение полосы пропускания, функциональный генератор, логический анализатор, синхронизация и декодирование (I2S, MIL-STD-1553B, FlexRay, CAN FD, SENT, MANCHESTER), построения глазковых диаграмм и анализа джиттера (для моделей АКИП-4142/4 и АКИП-4142/4А). Для опции генератора требуется дополнительно внешний модуль SAG1021I, поставляемый по заказу.
На передней панели осциллографов расположены: емкостный сенсорный дисплей, 4 измерительных канала и канал синхронизации, вход цифрового логического анализатора (для работы требуется дополнительно логический пробник, поставляемый по заказу), выход компенсатора пробника, клемма заземления, разъемы интерфейсов USB, кнопки и регуляторы для управления и установки параметров.
На задней панели расположены: разъем сети питания, интерфейсы дистанционного управления, дополнительные функциональные выходы, мультимедийный интерфейс HDMI, дополнительные интерфейсы для подключения внешних накопителей или клавиатуры/мыши.
Корпус средства измерений позволяет нанесение знака поверки в виде оттиска клейма или наклейки.
Заводской номер осциллографов состоит из буквенно-цифрового обозначения и наносится на корпус при помощи наклейки.

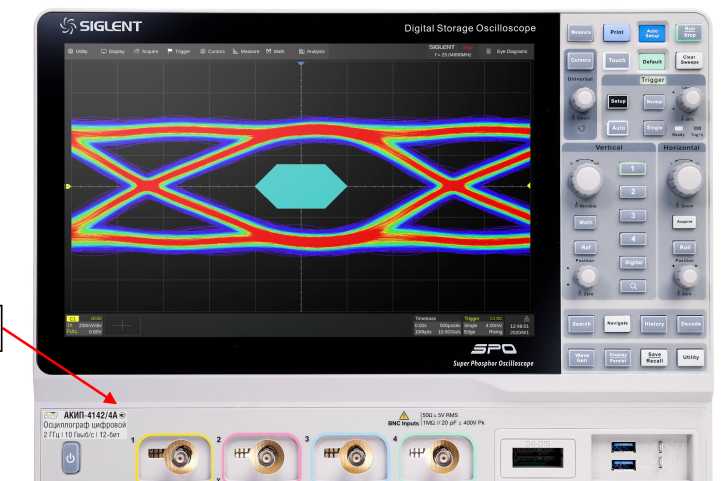

Рисунок 1 - Общий вид осциллографов и место нанесения знака утверждения типа (А)
Г
В
Б

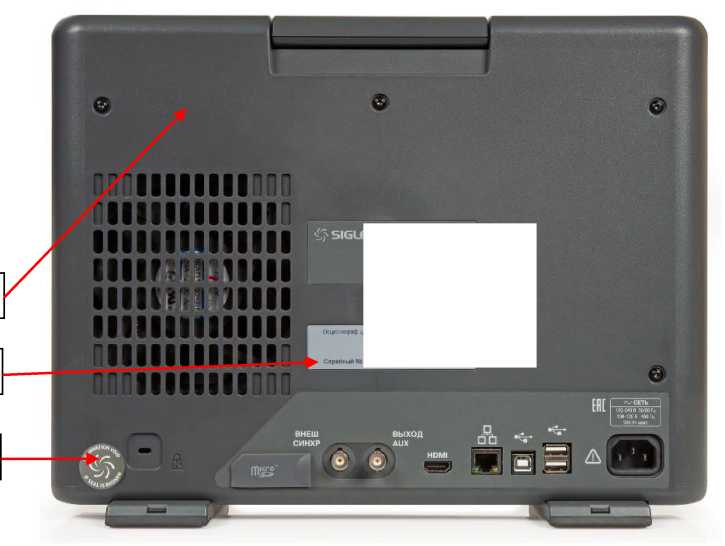

Рисунок 2 - Вид задней панели осциллографов, схема пломбировки от несанкционированного доступа (Б), место нанесения серийного номера (В) и знака поверки (Г).
Р цифровой | |
М( |

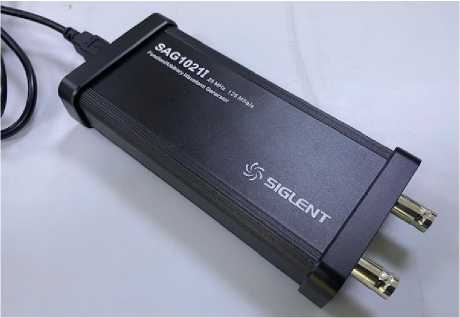

Рисунок 3 - Общий вид внешнего модуля генератора SAG1021I.
Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из винтов крепления корпуса. Пломбировка может осуществляться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.
Общий вид осциллографов и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения заводского номера, знака поверки и схема пломбировки представлены на рисунке 2. Общий вид внешнего модуля генератора SAG1021I представлен на рисунке 3.
Таблица 2 - Метрологические характеристики осциллографов
Наименование характеристики |
Значение |
1 |
2 |
Входное сопротивление, Ом (переключаемое) |
50 (±2 %), Ы06 (±2 %) |
Диапазон установки коэффициентов отклонения (Ко), мВ/дел
|
от 0,5 до 1-103 от 0,5 до 1-104 |
Продолжение таблицы 2
1 |
2 | |
Максимальное входное напряжение, В
10 кГц, с постоянной составляющей, при входном сопротивлении 1 МОм |
5 400 | |
Пределы допускаемой относительной погрешности установки коэффициентов отклонения, %
|
±1,5 ±0,5 ±1,0 | |
Пределы допускаемой абсо постоянного напряжения и до 100 кГц при уровне пос исм=0 В, мВ
|
лютной погрешности измерения импульсного напряжения частотой тоянного смещения 5 мВ/дел В/дел (для моделей c АЦП - 12 бит) В/дел (для моделей c АЦП - 10 бит) |
±(0,015^8 [дел] • Ко[мВ/дел]+1) ±(0,005 ^8[дел]^Ко[мВ/дел]+1) ±(0,010^8[дел]^Ко[мВ/дел]+1) |
Диапазоны установки постоянного смещения, В (при Rbx=50 Ом в диапазонах установки коэффициента отклонения) |
от 0,5 до 5 мВ/дел |
±1,6 |
от 5,1 до 10 мВ/дел |
±4 | |
от 10,2 до 20 мВ/дел |
±8 | |
от 20,5 мВ/дел до 100 мВ/дел |
±10 | |
Диапазоны установки постоянного смещения, В (при Rbx=1 МОм в диапазонах установки коэффициента отклонения) |
от 0,5 до 5 мВ/дел |
±1,6 |
от 5,1 до 10 мВ/дел |
±4 | |
от 10,2 до 20 мВ/дел |
±8 | |
от 20,5 до 100 мВ/дел |
±16 | |
от 102 до 200 мВ/дел |
±80 | |
от 205 мВ/дел до 1 В/дел |
±160 | |
от 1,02 до 10 В/дел |
±400 | |
Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ
|
± (0,01-|исм|+0,0002-|ипр|+ +0,015 • 8 [дел] <Ко[мВ/дел]+1) ± (0,01-|исм|+0,0002-|ипр|+ +0,005 ^8[дел] <Ко[мВ/дел]+1) ± (0,01-|исм|+0,0002-|ипр|+ +0,010^8[ дел] <Ко[ мВ/дел]+1) | |
Полоса пропускания по уровню -3 дБ, МГц, не менее
|
350 500 1000 20001) |
Продолжение таблицы 2
1 |
2 |
Время нарастания переходной характеристики, пс, не более
|
g о о |
Диапазон установки коэффициентов развертки, с/дел АКИП-4142/1, АКИП-4142/1А АКИП-4142/2, АКИП-4142/2А АКИП-4142/3, АКИП-4142/3А АКИП-4142/4, АКИП-4142/4А |
от 1 •IO-9 до 1 •IO3 от 540’10 до 1 •IO3 от 240’10 до 1 •Ю3 от 1 •Ю’10 до 1 •Ю3 |
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f) |
±2,040’6 |
Пределы допускаемой абсолютной погрешности измерения временных интервалов |
±(6F•Tизм+2/Fд) |
Примечания:
Ко - значение коэффициента отклонения, мВ/дел; исм - установленное значение напряжения смещения, мВ; ипр - конечное значение диапазона установки напряжения смещения, мВ; 6f - относительная погрешность частоты внутреннего опорного генератора; Тизм - измеренный временной интервал, с; Fд - частота дискретизации, Гц. |
Таблица 3 - Основные технические характеристики логического анализатора (опция)
Наименование характеристики |
Значение |
Число входных цифровых каналов |
16 |
Максимальная частота дискретизации, МГц АКИП-4142/1, АКИП-4142/1А, АКИП-4142/2, АКИП-4142/2А, АКИП-4142/3, АКИП-4142/3А АКИП-4142/4, АКИП-4142/4А |
500 1000 |
Максимальная длина записи, МБ АКИП-4142/1, АКИП-4142/1А, АКИП-4142/2, АКИП-4142/2А, АКИП-4142/3, АКИП-4142/3А АКИП-4142/4, АКИП-4142/4А |
12,5 50 |
Пороговые уровни срабатывания |
TTL, CMOS, LVCMOS3.3, LVCMOS2.5 или определяемый пользователем |
Пределы установки уровня срабатывания, определяемого пользователем, В |
±10 |
Минимальная длительность импульса, нс |
3,3 |
Таблица 4 - функционального генератора (опция)
Наименование характеристики |
Значение |
Основные формы сигнала1) |
синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, шумовой сигнал, произвольная |
Количество каналов |
1 |
Выходное сопротивление, Ом |
50 (±2 %) |
Диапазон частот, Гц, для форм сигнала:
|
от 1М0-6 до 2,5М07 от 1 • 10-6 до 1 • 107 от Г10'6 до 3М05 от 1М0-6 до 5М06 |
Разрешение по частоте, Г ц |
1М0-6 |
Частота дискретизации для сигналов произвольной формы, МГц |
125 |
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
±5М0’5 |
Диапазон установки выходного напряжения (размах от пика до пика), В
|
от 240'3 до 3 от 440'3 до 6 |
Диапазон установки постоянного напряжения и напряжения смещения Uпосl(см)2), В
|
±1,5 ±3 |
Пределы допускаемой абсолютной погрешности установки выходного синусоидального напряжения на частоте 10 кГц на нагрузке 50 Ом, мВ |
±(0,05/иуст+3) |
Неравномерность амплитудно-частотной характеристики относительно уровня сигнала на частоте 10 кГц, дБ, не более (при выходном напряжении св. 2,5 В (размах)) |
±0,6 |
Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ |
±(0,05^исм+3) |
Длительность фронта и среза прямоугольного и импульсного сигнала, нс, не более |
24 |
Примечания
исм - установленный уровень постоянного напряжения и напряжения смещения (абсолютное значение), мВ. |
Таблица 5 - Основные технические характеристики осциллографов
Наименование характеристики |
Значение |
Число измерительных аналоговых каналов |
4 |
Максимальная частота дискретизации на канал, ГГц АКИП-4142/1, АКИП-4142/1А, АКИП-4142/2, АКИП-4142/2А, АКИП-4142/3, АКИП-4142/3А - на канал |
2,5 |
- в режиме объединения каналов |
5 |
АКИП-4142/4, АКИП-4142/4А - на канал |
5 |
- в режиме «ESR» |
10 |
Максимальная длина записи (на канал), МБ - в одноканальном режиме |
500 |
- в двухканальном режиме |
250 |
- в трех- или четырехканальном режиме |
125 |
Разрешение по вертикали (АЦП), бит АКИП-4142/1, АКИП-4142/2, АКИП-4142/3, АКИП-4142/4 |
10 |
АКИП-4142/1А, АКИП-4142/2А, АКИП-4142/3А, АКИП-4142/4А |
12 |
Напряжение сети питания, В - при частоте 50/60 Гц |
от 100 до 240 |
- при частоте 400 Г ц |
от 100 до 120 |
Потребляемая мощность, Вт, не более АКИП-4142/1, АКИП-4142/2, АКИП-4142/3, АКИП-4142/1А, АКИП-4142/2А, АКИП-4142/3А |
150 |
АКИП-4142/4, АКИП-4142/4А |
193 |
Габаритные размеры, мм, не более (ширина х высота х глубина) |
379x288x159 |
Масса, кг, не более |
5,5 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +18 до +28 |
- относительная влажность воздуха, %, не более |
85 |
Рабочие условия применения: - температура окружающей среды, °C |
от 0 до +40 |
- относительная влажность воздуха (при температуре до +40 °C), %, не более |
85 |
