Наименование и обозначение

Количество, шт.

Осциллограф цифровой запоминающий

1

Сетевой кабель

1

Руководство по эксплуатации

1

Пробник-делитель

по числу каналов

Методика поверки ПР-13-2017МП

1

Наименование характеристики

Значение характеристики

АКИП-

4115/1А

АКИП-

4115/2 А

АКИП-

4115/3 А

АКИП-

4115/4 А

АКИП-

4115/5 А

АКИП-

4115/6 А

АКИП-

4115/7 А

1

2

3

4

5

6

7

8

Полоса пропускания по уровню -3 дБ, МГц

от 0 до 25

от 0 до 40

от 0 до 70

от 0 до 100

от 0 до 150

от 0 до 200

Время нарастания переходной характеристики, нс, не более

14

8,8

5,0

3,5

2,3

1,8

Количество каналов

2

Диапазон значений установки коэффициентов отклонения, мВ/дел

• - при R_Bx=50 Ом

• - при R_Bx=1 МОм

от 2 до 1-10⁴

от 2 до 5М0³, от 2 до 5М0³

Максимальное входное напряжение, В

• - среднеквадратическое значение при R_Bx=50 Ом,

• - переменное напряжение <10 кГц+постоянная сос-гавляющая при R_Bx=1 МОм

400

5

400

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, мВ

• - для значений коэффициентов отклонения <100 мВ/дел

• - для значений коэффициентов отклонения >100 мВ/дел

±(0,03-(|иизм|+|исм|)+0,01-|исм|+0,1дел-Ко+1),

±(0,03-(|иизм|+|исм|)+0,01-|исм|+0,1дел-Ко+10),

где иизм - измеренное значение напряжения постоянного тока, мВ исм - значение постоянного смещения, установленное на осциллографе, мВ

Ко - значение коэффициента отклонения, мВ/дел

1

2

3

4

5

6

7

8

Диапазон установки коэффициентов развертки, с/дел

от 2,540’⁸ до 50

от К10"⁸ до 50

от 540"^у до 50

от 2,540’⁹ до 50

Пределы допускаемой относительной погрешности частоты опорного генератора, %

±0,01

Максимальная частота дискретизации (для однократного сигнала), МГц

• - при включенном одном канале

• - при включенных двух каналах

500

250

1000

500

1000

500

1000

500

1000

500

2000

1000

Входное сопротивление, Ом

1М0⁶±2М0⁴/ (13±2) пФ

1М0⁶±2М0⁴,

50±1/ (13±2) пФ

Напряжение сети питания, В

• - при частоте от 45 до 65 Гц

• - при частоте от 360 до 440 Гц

от 100 до 240

от 100 до 120

Г абаритные размеры, мм

323x157x136

358x156 x118

Масса, кг

2,5

4,3

Рабочие условия применения:

• -   температура   окружающего

воздуха, °С

• - относительная влажность воздуха при 40 °С, %, не более

от +10 до +40

85

Примечание

Здесь и далее: R_Bx - значение входного сопротивления, Ом

Наименование характеристики

Значение характеристики

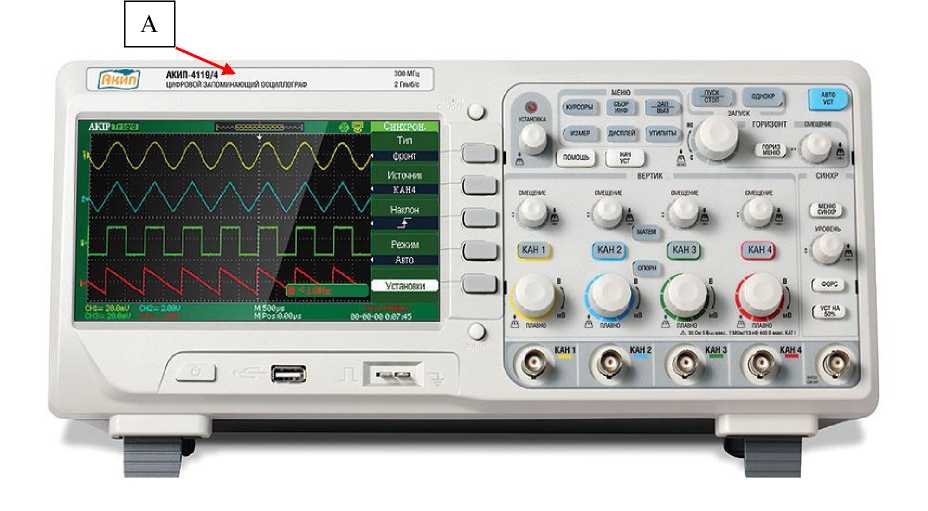

АКИП-4119/1

АКИП-4119/2

АКИП-4119/3

АКИП-4119/4

1

2

3

4

5

Полоса пропускания

(по уровню минус 3 дБ), МГц

от 0 до 70

от 0 до 100

от 0 до 200

от 0 до 300

Время           нарастания

переходной характеристики, нс, не более

5,0

3,5

1,8

1,2

Количество каналов

4

Диапазон значений установки коэффициентов отклонения, мВ/дел

• - при R_Bx=50 Ом

• - при R_Bx=1 МОм

от 2 до 5М0³

от 2 до 5М0³ от 2 до 5М0³

Максимальное входное напряжение, В

• - среднеквадратическое значение при R_Bx=50 Ом,

• - переменное напряжение <10 кГц+постоянная составляющая при R_Bx=1 МОм

400

5

400

1

2

3

4

5

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, мВ

• - для значений коэффициентов отклонения < 100 мВ/дел

• - для значений коэффициентов отклонения > 100 мВ/дел

±(0,03-(|иизм|+|исм|)+0,01-|исм|+0,1дел-Ко+1),

±(0,03-(|иизм|+|исм|)+0,01-|исм|+0,1дел-Ко+10),

где иизм - измеренное значение напряжения постоянного тока, мВ,

исм - значение постоянного смещения, установленное на осциллографе, мВ

Ко - значение коэффициента отклонения, мВ/дел

Диапазон            установки

коэффициентов развертки, с/дел

от 540’⁹ до 50

от 2,5П0^-9 до 50

от 1 •Ю’⁹ до 50

Пределы         допускаемой

относительной    погрешности

частоты опорного генератора, %

±0,01

Максимальная         частота

дискретизации (для однократного сигнала), МГц

• - при включенном одном или двух каналах

• - при включенных трех или

четырех каналах

2000

1000

Входное сопротивление, Ом

1-10⁶±2-10⁴/ (13±2) пФ

1 •10⁶±2^10⁴, 50±1/ (13±2) пФ

Напряжение сети питания, В

• - при частоте от 45 до 65 Гц

• - при частоте от 360 до 440 Гц

от 100 до 240

от 100 до 120

Г абаритные размеры, мм

358x156x118

Масса, кг

4,5

Рабочие условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при +40 °С, %, не более

от +10 до +40

85

Наименование характеристики

Значение характеристики

АКИП-4127/1

АКИП-4127/2

АКИП-4127/1А

АКИП-4127/2 А

1

2

3

4

5

Полоса пропускания

(по уровню минус 3 дБ), МГц

от 0 до 100

от 0 до 200

от 0 до 100

от 0 до 200

Время           нарастания

переходной характеристики, нс, не более

3,5

1,8

3,5

1,8

Количество каналов

2

1

2                3                4                5

Диапазон установки коэффициентов отклонения, мВ/дел, при R_BX=50 Ом, 1 МОм

от 0,5 до 1М0⁴

Максимальное входное напряжение, В

• - среднеквадратическое значение при К_вх 50 Ом,

• - переменное напряжение

< 10 кГц+постоянная составляющая при И_вх='1 МОм

5

400

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, мВ

• - для значений коэффициентов отклонения < 100 мВ/дел

• - для значений коэффициентов отклонения > 100 мВ/дел

±(0,03-(|иизм|+|исм|)+0,01-|исм|+0,1дел-Ко+1),

±(0,03-(|иизм|+|исм|)+0,01-|исм|+0,1дел-Ко+10),

где иизм - измеренное значение напряжения постоянного тока, мВ,

исм - значение постоянного смещения, установленное на осциллографе, мВ

Ко - значение коэффициента отклонения, мВ/дел

Диапазон установки коэффициентов развертки, с/дел

от 240’⁹ до 50

Пределы допускаемой относительной погрешности частоты опорного генератора, %

±0,0025

Максимальная       частота

дискретизации (для однократного сигнала), МГц

• -  при включенном одном канале

• -  при  включенных двух

каналах

1000

500

Входное сопротивление, Ом

1М0⁶±2М0⁴, 50±1/ (18±2) пФ

Напряжение сети питания, В

• - при частоте от 45 до 65 Гц

• - при частоте от 360 до 440 Гц

от 100 до 240

от 100 до 120

Г абаритные размеры, мм

340 х 123 х 184

Масса, кг

3,3

Рабочие условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при +40 °С, %, не более

от +10 до +40

85

Наименование характеристики

Значение характеристики

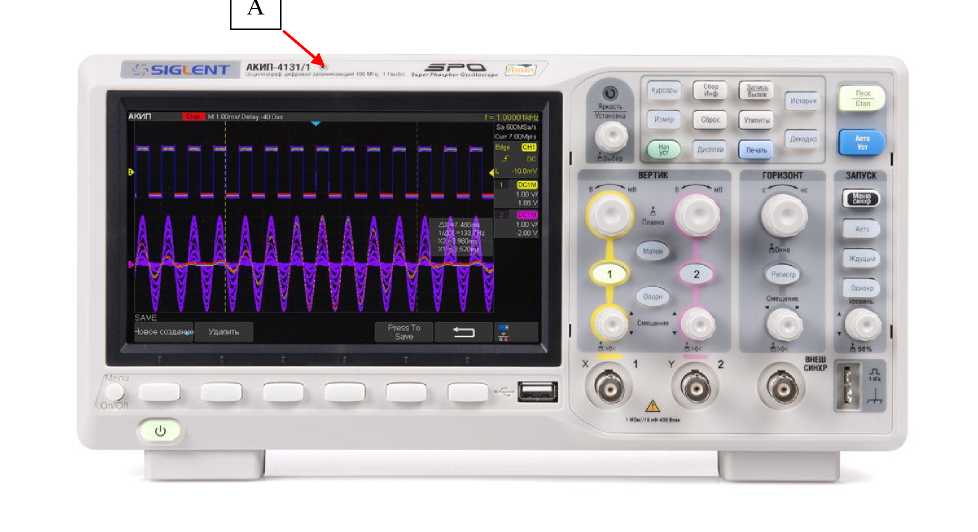

АКИП-4131/1

АКИП-4131/2

1

2

3

Полоса пропускания

(по уровню минус 3 дБ), МГц

100

200

Время нарастания переходной характеристики, нс, не более

3,5

1,8

Количество каналов

2

Диапазон установки коэффициентов отклонения, мВ/дел

от 0,5 до 1М0⁴

Максимальное входное напряжение, В, (переменная составляющая < 10 кГц + постоянная составляющая)

400

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, мВ

• - для значений коэффициентов отклонения < 100 мВ/дел

• - для значений коэффициентов отклонения > 100 мВ/дел

±(0,03-(|иизм|+|исм|)+0,01-|исм|+0,1дел-Ко+1),

±(0,03-(|иизм|+|исм|)+0,01-|исм|+0,1дел-Ко+10),

где иизм - измеренное значение напряжения постоянного тока, мВ,

исм - значение постоянного смещения, установленное на осциллографе, мВ

Ко - значение коэффициента отклонения, мВ/дел

Диапазон установки коэффициентов развертки, с/дел

от 140^-9 до 100

Пределы допускаемой относительной погрешности частоты опорного генератора, %

±0,0025

Максимальная         частота

дискретизации (для однократного сигнала), МГц

• - при включенном одном канале

• - при включенных двух каналах

1000

500

Входное сопротивление, Ом

1М0⁶±2М0⁴/ (18±2) пФ

Напряжение сети питания, В

• - при частоте от 45 до 65 Гц

• - при частоте от 360 до 440 Гц

от 100 до 240 от 100 до 120

Г абаритные размеры, мм

312 х 134 х 150

Масса, кг

2,5

Рабочие условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при +40 °С, %, не более

от +10 до +40

85
