Номер по Госреестру СИ: 68925-17
68925-17 Комплексы спектрометрические
(МУЛЬТИРАД-гамма)
Назначение средства измерений:
Комплексы спектрометрические «МУЛЬТИРАД-гамма» (далее - комплексы) предназначены для измерений энергии гамма- и рентгеновского излучений, испускаемых радионуклидами.
Внешний вид.
Комплексы спектрометрические
Рисунок № 1
Внешний вид.
Комплексы спектрометрические
Рисунок № 2
Программное обеспечение
Комплексы работают под управлением программного обеспечения (ПО) «ПРОГРЕСС-5», которое позволяет последовательно выполнять следующие операции:
- энергетическая калибровка;
- измерение фона;
- измерение пробы ;
- вывод отчета.
Структура программного обеспечения выражена в системе меню, выполняющих различные функции:
- запуск набора спектра измеряемого источника, остановка, очистка спектра ;
- выполнение операций со спектром (сохранение в виде записи в рабочем журнале или в виде файла на диске, обработка спектра);
- выполнение стандартных задач: энергетическая калибровка, измерение фона, измерение пробы;
- отображение записи рабочего журнала с результатами измерений и вывод их в виде отчета;
- настройка режимов отображения, сохранения спектра и других опций программы.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«Прогресс-5» |
Номер версии (идентификационный номер) ПО |
v. 13Х |
Цифровой идентификатор ПО |
- |
* Х - метрологически незначимая часть |
Знак утверждения типа
Знак утверждения типананосится на блок детектирования на специальные таблички фотоспособом и типографским способом на титульные листы руководства по эксплуатации АЖНС.412131.003РЭ и паспорта АЖНС.412131.003ПС.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам спектрометрическим «МУЛЬТИРАД-гамма»
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров
ГОСТ 27173-86 Блоки и устройства детектирования ионизирующих излучений спектрометрические. Общие технические условия
ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ТУ 26.51.41-007-18615825-2016 Комплексы спектрометрические «МУЛЬТИРАД-гамма». Технические условия
Поверка
Поверкаосуществляется по документу АЖНС.412131.003МП «Комплексы спектрометрические «МУЛЬТИРАД-гамма». Методика поверки», утвержденному ФБУ «ЦСМ Московской области» (Центральное отделение) 21 июня 2017 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.033-96 источники фотонного ионизирующего излучения радионуклидные закрытые ОСГИ-А (ОСГИ-Р, ОСГИ-3) с радионуклидами 241Am, 137Cs, 60Co, 152Eu, 139Се со значениями активности от 1 до 30 кБк, с пределами допускаемой относительной погрешности ±6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда»)
ИНН 7735092057
Адрес: 124460, г. Москва, Зеленоград, проспект Генерала Алексеева, д. 15
Телефон: 8 (495) 777-13-59, факс: 8 (495) 777-13-58
Web-сайт: www.amplituda.ru
E-mail: info@amplituda.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области», Центральное отделение
(ФБУ «ЦСМ Московской области»)
Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево
Телефон: 8 (495) 994-22-10, факс 8 (495) 994-22-11
Web-сайт: www.mencsm.ru
E-mail: info@mencsm.ru
Принцип действия комплексов основан на преобразовании энергии ионизирующих излучений в электрические импульсы, которые с помощью аналого-цифрового преобразователя (АЦП) преобразуются в цифровой сигнал. Цифровой сигнал в дальнейшем обрабатывается посредством программного обеспечения (далее - ПО), установленном на персональном компьютере (далее - ПК).
Комплекс состоит из:
-
- сцинтилляционного блока детектирования со встроенным в него или выносным цифровым многоканальным анализатором USB-4K, вакуумным ФЭУ и электронной частью,
-
- программного обеспечения «Прогресс-5»;
-
- свинцовой защиты СЗГ-15.
Блоки детектирования выпускаются в двух исполнениях:
-
- блок детектирования БДКС-25-02-1А содержат сцинтилляционный детектор на основе монокристалла CsI(Tl) диаметром 25 мм и высотой 5 мм;
-
- блок детектирования БДКС-25-02-2А содержат сцинтилляционный детектор на основе монокристалла NaI(Tl) диаметром 25 мм и высотой 10 мм.

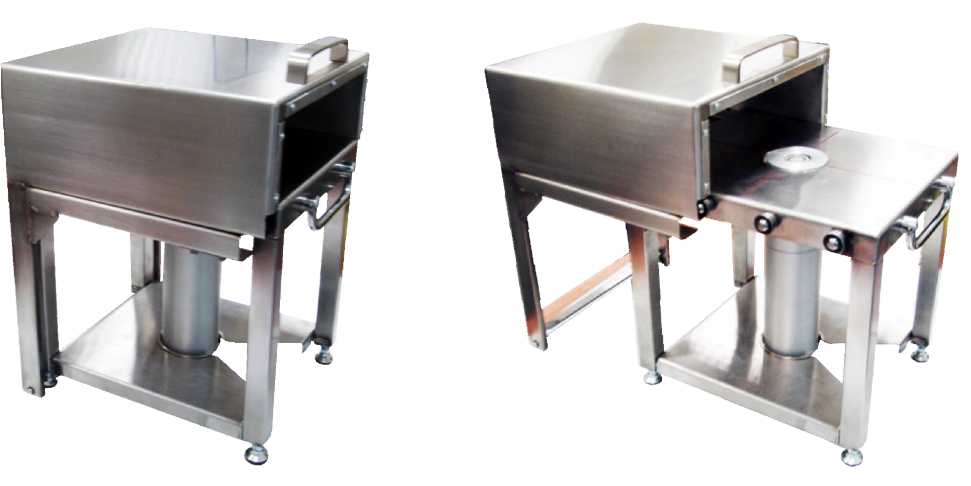

Общий вид комплекса представлен на рисунке 1.

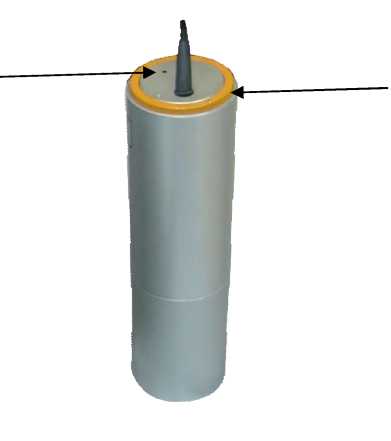

Схема пломбировки от несанкционированного доступа представлены на рисунке 2.
Рисунок 1 - Общий вид комплекса с защитой СЗГ-15
1 - пломба , закрывающая отверстия для настройки на блоке детектирования
2 - пломба на границе крышки и корпуса блока детектирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 4 -
Наименование |
Обозначение |
Количество |
Комплекс спектрометрический «МУЛЬТИРАД-гамма» в составе:
БДКС-25-02-1А БДКС-25-02-2А
137 152 дами Cs, Eu |
1 шт . * * ** * | |
ПК |
* | |
Программное обеспечение «Прогресс-5» на CD |
1 шт. | |
Программное обеспечение спектрометрических и радиометрических измерительных комплексов ПРОГРЕСС-5. Руководство оператора |
1 экз. | |
Руководство по эксплуатации |
АЖНС.412131.003РЭ |
1 экз. |
Паспорт |
АЖНС.412131.003ПС |
1 экз. |
Методика поверки |
АЖНС.412131.003МП |
1 экз. |
Паспорта на калибровочные источники | ||
* поставляется по требованию Заказчика ** поставляется при отсутствии встроенного в блок детектирования |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон энергии регистрируемого излучения, кэВ: - для блока детектирования БДКС-25-02-1А |
от 10 до 250 |
- для блока детектирования БДКС-25-02-2А |
от 30 до 1500 |
Функция преобразования - линейная во всем диапазоне энергии регистрируемого излучения. Предел допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность), %, не более |
1,0 |
Абсолютное энергетическое разрешение, кэВ, не более: - в пике полного поглощения 59,54 кэВ (241Am) |
15 |
- в пике полного поглощения 121,78 кэВ (152Eu) |
22 |
Относительное энергетическое разрешение для блока детектирования БДКС-25-02-2А в пике полного поглощения 661,7 кэВ, %, не более |
8,0 |
Относительная эффективность регистрации, не менее: - для блока детектирования БДКС-25-02-1А в пике полного поглощения 59,54 кэВ (241Am) |
0,30 |
в пике полного поглощения 121,78 кэВ (152Eu) |
0,20 |
- для блока детектирования БДКС-25-02-2А в пике полного поглощения 59,54 кэВ (241Am) |
0,30 |
в пике полного поглощения 121,78 кэВ 1(31752Eu) |
0,20 |
в пике полного поглощения 661,7 кэВ ( 37Cs) |
0,10 |
Время установления рабочего режима, мин, не более |
30 |
Время непрерывной работы, ч, не менее |
8 |
Нестабильность градуировочной характеристики преобразования |
±2,0 |
за 8 ч непрерывной работы (после установления рабочего режима), % |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение питания ПК от сети переменного тока, В, |
220 |
- частота, Гц |
(50,0±0,5) |
- напряжение питания измерительного тракта от источника постоянного тока, В |
5 00+0,50 -0,75 |
Потребляемая мощность, В •А, не более - совместно с ПК |
400 |
- без ПК |
0,5 |
Габаритные размеры, мм, не более - БДКС-25-02-1А (диаметрхвысота) |
70х260 |
- БДКС-25-02-2А (диаметрхвысота) |
35х243 |
- свинцовая защита СЗГ-15 (длинахширинахвысота) |
300x300x390 |
Масса, кг, не более - БДКС-25-02-1А |
5,5 |
- БДКС-25-02-2А |
1,0 |
- свинцовая защита СЗГ-15 |
26,4 |
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -10 до +40 до 75 от 84 до 106,7 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
8000 |
