Номер по Госреестру СИ: 81571-21
81571-21 Установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135
("УДАС-03А")
Назначение средства измерений:
Установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135 «УДАС-03А» предназначены для измерений объемной активности радионуклидов йода в воздухе.
Внешний вид.
Установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135
Рисунок № 1
Внешний вид.
Установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135
Рисунок № 2
Общие сведения
Дата публикации - 26.04.2021
Срок свидетельства - 15.04.2026
Номер записи - 180767
ID в реестре СИ - 1387633
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Установка для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135 УДАС-03А, УДАС-04А, УДАС-03А,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда")
Страна - РОССИЯ
Населенный пункт - г. Москва, Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 1042 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135 ("УДАС-03А")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32716-06 09.10.2027 |
Установки спектрометрические, МКС-01А "МУЛЬТИРАД" Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
1 год |
|
57242-14 04.03.2029 |
Установки контроля поверхностного радиоактивного загрязнения персонала, МКС-100А "Чистотел" Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
1 год |
|
58304-14 03.07.2029 |
Источники фотонного ионизирующего излучения радионуклидные закрытые, ОСГИ-А Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
1 год - для источников с назначенным сроком службы 3, 4 и 5 лет; 2 года - для источников с назначенным сроком службы 12 лет |
|
68925-17 23.10.2027 |
Комплексы спектрометрические, МУЛЬТИРАД-гамма Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
1 год |
|
75578-19 17.07.2029 |
Установки радиометрические контрольные, РПС-01А "Осока" Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
2 года |
|
75440-19 02.07.2029 |
Радиометры активности радионуклидов для тонкослойной и бумажной хроматографии, ГаммаСкан-02А Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
1 год |
|
81571-21 15.04.2026 |
Установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135, "УДАС-03А" Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
3 года |
|
81690-21 30.04.2026 |
Установки для измерения объемной активности радиоактивных аэрозолей, "УДАС-01А" Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
2 года |
|
82605-21 13.08.2026 |
Установки для измерения объемной активности радиоактивных газов, УДАС-04А Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
2 года |
|
82553-21 09.08.2026 |
Радиометры газов, МКС-05А "Трителея" Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
2 года |
|
93207-24 12.09.2029 |
Блоки детектирования фотонного ионизирующего излучения, БДКГ-301А Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
1 год |
|
94812-25 05.03.2030 |
Установки радиометрические контрольные, РКГ-10А Росянка Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
1 год |
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Бесплатный
Кто поверяет Установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135 ("УДАС-03А")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 3 | 1 | 0 | 4 | 3 | 1 | ||
| ООО НПО «Спектр» (RA.RU.313417) | 7 | 5 | 2 | 0 | 7 | 5 | 2 |
Стоимость поверки Установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135 ("УДАС-03А")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
12220 | 12220 |
Программное обеспечение
Установка имеет встроенное программное обеспечение (ПО), которое обеспечивает получение и отображение результата измерения объемной активности радионуклидов йода с возможностью записи в журнал измерений. Влияние ПО учтено в значениях метрологических характеристик установки.
ПО имеет возможность обеспечивать вспомогательные функции такие, как самотестирование, просмотр спектра, индикация контролируемых и вспомогательных параметров, настройка пороговых уровней срабатывания сигнализации, передача результатов измерений в систему радиационного контроля и т.д.
Защита от несанкционированного изменения ПО обеспечивается наличием кода доступа к сервисному режиму, который известен только на предприятии-изготовителе, и опломбированием установки.
Конструкция установки исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
УДАС-03А |
|
Номер версии (идентификационный номер) ПО |
У.1.Х.У* |
|
Цифровой код идентификатора ПО |
- |
|
*1 - метрологически значимая часть, X.Y - метрологически незначимая часть | |
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации методом компьютерной графики и типографским способом на табличку, расположенную на боковой панели установки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа АЖНС.412123.008РЭ Установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135 «УДАС-03А» Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135 «УДАС-03А» ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
Принцип действия установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135 «УДАС-03А» (далее - установка) основан на измерении активности радионуклидов йода, отобранных на сорбенте при прокачке воздуха через кассету с сорбентом. Измерение активности радионуклидов йода проводится спектрометрическим методом с помощью сцинтилляционного детектора, расположенного под съемной кассетой с сорбентом. Компенсация фона осуществляется дополнительным сцинтилляционным детектором. Объем воздуха, прокачанного через сорбент, определяется с помощью расходомера, входящего в состав установки. Объемная активность радионуклидов йода вычисляется с помощью программного обеспечения установки по показаниям сцинтилляционных детекторов и расходомера.
В корпусе установки размещены: сцинтилляционные детекторы (измерительный и компенсационный), помещенные в свинцовую защиту, расходомер, управляющая и измерительная электроника, кассета с сорбентом, блок питания.
На лицевой стороне корпуса установки расположены дисплей, клавиатура и светодиоды (световая индикация). На боковых стенках корпуса расположены патрубки подачи и отвода воздуха, силовые и сигнальные электрические разъемы, предохранитель, клемма заземления.
Установка может размещаться стационарно или служить в качестве передвижного средства измерений.
Нанесение знака поверки на установку не предусмотрено. Заводской номер наносится типографским способом на табличку, расположенную на боковой панели установки. Формат нанесения заводского номера: «Зав. № XY 20____ г», где X - число от 0 до бесконечности, Y -
число от 0 до 9, год выпуска указывается в полном формате.
Общий вид установки представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

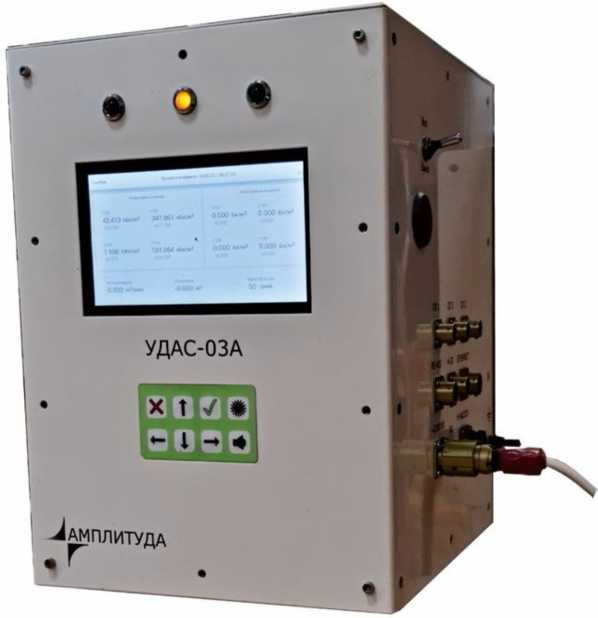

Рисунок 1 - Общий вид установки
Место пломбировки

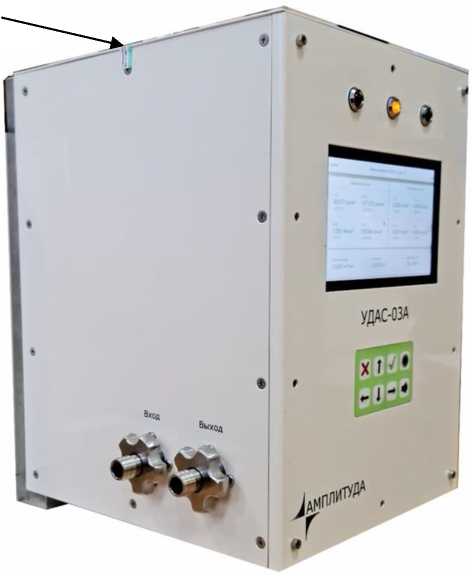

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Установка для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135 |
«УДАС-03А» |
1 шт. |
|
Насос |
- |
* |
|
Контрольный источник |
- |
1 шт.** |
|
Держатель для источников |
- |
1 шт. |
|
Тележка |
- |
* |
|
Элементы крепления к тележке |
- |
* |
|
Элементы крепления к стене |
- |
* |
|
Комплект запасных частей (ЗИП) |
- |
* |
|
Комплект кабелей |
- |
1 |
|
Руководство по эксплуатации |
АЖНС.412123.008РЭ |
1 экз. |
|
Паспорт |
АЖНС.412123.008ПС |
1 экз. |
|
Паспорт на контрольный источник |
- |
* |
|
Методика поверки |
РТ-МП-7572-03-2020 |
1 экз. |
|
* Поставляется в соответствии с условиями поставки. ** Поставляется встроенным в установку. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергий регистрируемого гамма-излучения, кэВ |
от 50 до 3000 |
|
Диапазон измерений объемной активности радионуклидов йода, Бк/м3: Примечание - Нижний предел измерения 140'2 Бк/м3 устанавливается в режиме накопления за 24 ч для радионуклида I131 при условии отсутствия других радионуклидов |
от 1-10’2 до 3,7-106 |
|
Пределы допускаемой относительной погрешности измерений объемной активности радионуклидов йода, % |
±30 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима при постоянных внешних условиях, мин, не более |
15 |
|
Время непрерывной работы установки, ч, не менее |
24 |
|
Нестабильность показаний установки за 24 ч непрерывной работы, %, не более |
5 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220-22 |
|
- частота переменного тока, Г ц |
50±3 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
300x330x400 |
|
Масса, кг, не более |
29 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +55 |
|
- относительная влажность при 35 °С и более низких температурах без конденсации влаги, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
35000 |
|
Срок службы, лет, не менее |
15 |
