Номер по Госреестру СИ: 32716-06
32716-06 Установки спектрометрические
(МКС-01А "МУЛЬТИРАД")
Назначение средства измерений:
Установки спектрометрические МКС-01А «МУЛЬТИРАД» (далее - «МУЛЬТИРАД») предназначены для измерений в специально приготовленных счетных образцах из проб различных объектов:
- активности альфа-, бета- и гамма-излучающих нуклидов;
- удельной активности альфа-излучающих нуклидов;
- мощности амбиентного эквивалента дозы источников фотонного излучения.

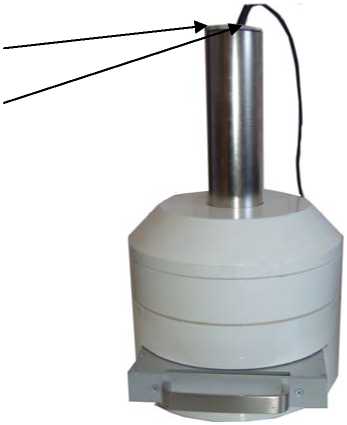

Внешний вид.
Установки спектрометрические
Рисунок № 1
Внешний вид.
Установки спектрометрические
Рисунок № 2
Внешний вид.
Установки спектрометрические
Рисунок № 3
Внешний вид.
Установки спектрометрические
Рисунок № 4

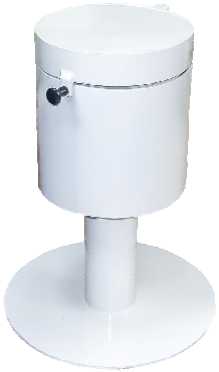

Внешний вид.
Установки спектрометрические
Рисунок № 5

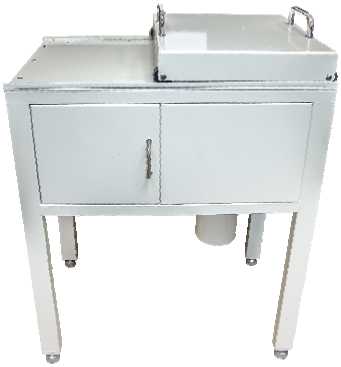

Внешний вид.
Установки спектрометрические
Рисунок № 6
Программное обеспечение
Программное обеспечение (ПО) позволяет провести обсчет и сравнение результатов измерений со значениями нормативов из действующей нормативно-методической документации, а также вести всю необходимую документацию (журналы, протоколы) в электронном виде с возможностью вывода на печать любого документа по усмотрению пользователя. ПО поддерживает возможность получения данных от GPS-приемника и наносить результаты замеров на электронную карту местности.
Программное обеспечение позволяет последовательно выполнять следующие операции:
-
- энергетическая калибровка;
-
- измерение фона;
-
- измерение пробы;
-
- вывод отчета.
Структура ПО выражена в системе меню, выполняющих различные функции:
-
- выбор измерительного тракта, на котором оператор собирается работать в данный момент;
-
- выполнение стандартных задач: энергетическая калибровка, измерение фона, измерение пробы;
-
- запуск набора спектра измеряемого счетного образца, остановка, очистка спектра;
-
- выполнение операций со спектром (сохранение в виде записи в рабочем журнале или в виде файла на диске, обработка спектра);
-
- отображение записи рабочего журнала с результатами измерений и вывод их в виде отчета;
-
- настройка режимов отображения, сохранения спектра и других опций программы.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения в соответствии с таблицей 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«Прогресс-5» |
Номер версии (идентификационный номер) ПО |
v. 13Х |
Цифровой идентификатор ПО |
- |
* Х - метрологически незначимая часть |
Знак утверждения типа
Знак утверждения типананосится на системный блок ПК и каждый блок детектирования «МУЛЬТИРАД» на специальных табличках, фотоспособом; на титульные листы руководств по эксплуатации АЖНС.412152.001-01РЭ, АЖНС.412152.001-02РЭ, АЖНС.412152.001-03РЭ, АЖНС.412152.001-04РЭ и паспортов АЖНС.412131.001-01ПС, АЖНС.412131.001-02ПС, АЖНС.412131.001-03ПС, АЖНС.412152.001-04ПС -типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах:
-
- Методика измерения суммарной альфа-активности радионуклидов в счетных образцах с использованием сцинтилляционного альфа-радиометра с программным обеспечением «ПРОГРЕСС», Свидетельство об аттестации № 356-RA.RU.311243-2017/400.153-528 от 15.06.2017 г., номер в реестре ФР.1.40.2017.28088;
-
- Сцинтилляционный бета-спектрометр с программным обеспечением «ПРОГРЕСС». Методика измерения активности радионуклидов, Свидетельство об аттестации № 40152.4Д362/01.00294-2010 от 30.05.2014; номер в реестре ФР.1.40.2014.18552;
- Методика измерения активности радионуклидов с использованием сцинтилляционного гамма-спектрометра с программным обеспечением «Прогресс», Свидетельство об аттестации № 40151.16397/RA.RU.311243-2015 от 05.09.2016 г.; номер в реестре ФР.1.40.2017.25774.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам спектрометрическим МКС-01А «МУЛЬТИРАД»
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров
ГОСТ 27173-86 Блоки и устройства детектирования ионизирующих излучений спектрометрические. Общие технические условия
ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ТУ 4362-006-18615825-2006 Установка спектрометрическая МКС-01А «МУЛЬТИРАД». Технические условия
Поверка
Поверкаосуществляется по разделам 4 «Методика поверки» документов АЖНС.412131.001-01 РЭ, АЖНС.412131.001-02 РЭ и АЖНС.412131.001-03 РЭ, согласованным ФГУП «ВНИИФТРИ» 17 апреля 2006 г.
Основные средства поверки:
-
- рабочий эталон 2-го разряда - Установка поверочная дозиметрическая с источником 137Cs, удовлетворяющая требованиям МИ 2050-90. Погрешность аттестации установки поверочной дозиметрической должна быть не более 5 % при доверительной вероятности 0,95;
-
- рабочий эталон 3-го разряда - Дозиметр с диапазоном измерений мощности экспозиционной дозы от 0 до 3000 мкР/час с доверительными границами относительной погрешности 60=10 % при доверительной вероятности 0,95 по МИ 1788-87.
-
- рабочий эталон 2-го разряда по ГОСТ 8.033-96 - Комплект радионуклидных источников альфа-излучения с доверительной относительной погрешностью 60=6 % при доверительной вероятности 0,95;
-
- рабочий эталон 2-го разряда по ГОСТ 8.033-96 - Комплект радионуклидных источников бета-излучения с доверительной относительной погрешностью 60=6 % при доверительной вероятности 0,95;
-
- рабочий эталон 2-го разряда по ГОСТ 8.033-96 - Комплект радионуклидных источников гамма-излучения с доверительной относительной погрешностью 60=6 %, при доверительной вероятности 0,95;
-
- фантом водный кубической формы, размерами 30x30x30 или из тканеэквивалентного материала по МИ 1788-87.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых радиометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с Ограниченной Ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда») ИНН 7735092057
Адрес: 124460, г. Москва, Зеленоград, просп. Генерала Алексеева, д. 15
Почтовый адрес: 124460, г. Москва, а/я 120
Тел.: (495) 777-13-59, факс: (495) 777-13-58
Web-сайт: www.amplituda.ru
E-mail: info@amplituda.ru
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский р-н, пгт Менделеево
Тел./факс: (495) 744-81-71
Web-сайт: http: www.vniiftri.ru
Принцип действия «МУЛЬТИРАД» основан на преобразовании энергии ионизирующих излучений в электрические импульсы, которые с помощью аналого-цифрового преобразователя (АЦП) преобразуются в цифровой сигнал. Цифровой сигнал в дальнейшем обрабатывается посредством программного обеспечения (далее - ПО) «Прогресс-5», установленном на персональном компьютере (далее - ПК).
В состав «МУЛЬТИРАД» входят:
-
- альфа-радиометрический тракт «МУЛЬТИРАД-альфа», включающий в себя две модификации:
«МУЛЬТИРАД-АС» (далее - «МУЛЬТИРАД-АС») для измерения активности
альфа-излучающих радионуклидов в «тонких» счетных образцах спектрометрическим методом;
«МУЛЬТИРАД-АР» (далее - «МУЛЬТИРАД-АР») для измерения активности
альфа-излучающих радионуклидов в «тонких» и «толстых» счетных образцах радиометрическим методом;
-
- бета-спектрометрический тракт «МУЛЬТИРАД-бета» (далее - «МУЛЬТИРАД-бета») для измерения активности бета-излучающих радионуклидов в счетных образцах спектрометрическим методом;
-
- гамма-спектрометрический тракт «МУЛЬТИРАД-гамма» (далее - «МУЛЬТИРАД-гамма») для измерения активности гамма-излучающих радионуклидов счетных образцах спектрометрическим методом;
-
- ПК с операционной системой Windows 7, Windows 8 и выше, поддерживающий USB - порты по числу измерительных трактов и 1 дополнительно для принтера, 1 com - порт при работе с GPS-приёмником, принтер, клавиатура, манипулятор, мышь, коврик для мыши;
-
- GPS-приёмник, поддерживающий возможность подключения к ПК через com - порт и внесенный в Госреестр СИ (любая модель);
-
- комплект соединительных кабелей;
-
- пакет программ «Прогресс-5» на СD или на жестком диске ПК.
В состав измерительных трактов входят сцинтилляционные блоки детектирования, (кроме «МУЛЬТИРАД-АС» - блок детектирования с полупроводниковым детектором), свинцовые защиты, контрольные (калибровочные) радионуклидные источники, измерительные сосуды и кюветы, вспомогательное оборудование.
«МУЛЬТИРАД-гамма» может быть подключен к GPS-приемнику для поиска и сравнения источников фотонного излучения с возможностью картирования точек измерения.
Все технические средства, входящие в состав «МУЛЬТИРАД», опломбированы от несанкционированного доступа в соответствии с конструкторской документацией АЖНС.412152.001.
Общий вид «МУЛЬТИРАД» и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Места нанесения пломб
«МУЛЬТИРАД-АР»
«МУЛЬТИРАД-АС»
3
Места нанесения пломб
«МУЛЬТИРАД-бета» с защитой СЗБ-1
2
«МУЛЬТИРАД-бета» с защитой СЗБ-3
«МУЛЬТИРАД-гамма» с защитой СЗГ-1 «МУЛЬТИРАД-гамма» с защитой СЗГ-2
-
1 - пломба на границе крышки и корпуса «МУЛЬТИРАД-АР» и «МУЛЬТИРАД-АС»;
-
2 - пломба на границе крышки и корпуса блока детектирования;
-
3 - пломба, закрывающая отверстия для настройки на блоке детектирования.
У «МУЛЬТИРАД-гамма» блок детектирования (и пломбы на нем) находится внутри защиты.
Рисунок 1 - Общий вид установок спектрометрических МКС-01А «МУЛЬТИРАД» и схема пломбировки от несанкционированного доступа
Таблица 4 -
Наименование |
Обозначение |
Количество |
Приме чание |
Альфа-радиометрический тракт «МУЛЬТИРАД-альфа» «МУЛЬТИРАД-АР»: - БДКА-70-01А сцинтилляционный блок на основе ZnS диаметром 70 мм со встроенной защитой; |
АЖНС.412131.001-03 |
1 | |
|
1 | ||
радионуклидных источников альфа-излучения; |
1 | ||
- пленка майларовая, (3 - 5) мкм; |
10 | ||
- методика измерения активности счетных образцов; |
1 | ||
|
АЖНС.412131.001-04 |
1 | |
камерой и автоматизированной вакуумной системой; |
1 | ||
- вакуумный насос; |
1 | ||
- кабель питания; |
1 | ||
- кабель связи с ПК; |
1 | ||
- вакуумный шланг; |
1 | ||
- комплект медных дисков; |
1 | ||
- калибровочный источник альфа-излучения |
1 | ||
Бета-спектрометрический тракт «МУЛЬТИРАД-бета»: - БДИБ-70-01А - блок детектирования сцинтилляционный, |
АЖНС.412131.001-01 |
1) | |
|
2) | ||
сцинтилляционный, |
1) | ||
- свинцовая защита СЗБ-3, |
2) | ||
- комплект контрольных (калибровочных) 90 радионуклидных источников Sr, |
1 | ||
- устройство для подготовки проб и подачи | |||
образца, |
1 | ||
- измерительная кювета, |
5 | ||
- методика измерения |
1 |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Приме чание |
Гамма-спектрометрический тракт «МУЛЬТИРАД-гамма»:
|
АЖНС.412131.001-02 |
1) | |
детектирования на основе кристалла NaI(TI) с размерами (диаметр*высота) (150*150) мм; |
1) | ||
- защита свинцовая толщиной 50 мм СЗГ-1, |
2) | ||
|
1 |
2) 4) | |
- сосуд Маринелли - 1 л, |
5 | ||
|
5 | ||
измерений радона, - методика измерения |
1 |
2) | |
ПК не менее 6 USB-портов с принтером |
- |
2) | |
Сетевой фильтр-стабилизатор напряжения |
- |
2) | |
GPS-приемник, поддерживающий возможность подключения к ПК через com-порт и внесенный в Госреестр СИ (любая модель) |
2) | ||
Комплект соединительных кабелей |
- |
1 | |
Пакет программ «Прогресс» на жестком диске ПК |
- |
2) | |
Пакет программ «Прогресс» на CD |
- |
1 | |
Программное обеспечение спектрометрических и радиометрических измерительных комплексов ПРОГРЕСС-5. Руководство оператора |
1 | ||
Транспортная упаковка «МУЛЬТИРАД» |
АЖНС.412131.001ПЕ |
1 | |
Руководство по эксплуатации «МУЛЬТИРАД-АР» |
АЖНС.412131.001-03 РЭ |
1 |
3) |
Руководство по эксплуатации «МУЛЬТИРАД-АС» |
АЖНС.412131.001-04 РЭ |
1 |
3) |
Руководство по эксплуатации «МУЛЬТИРАД-бета» |
АЖНС.412131.001-01 РЭ |
1 |
3) |
Руководство по эксплуатации «МУЛЬТИРАД-гамма» |
АЖНС.412131.001-02 РЭ |
1 |
3) |
Паспорт «МУЛЬТИРАД-АР» |
АЖНС.412131.001-03 ПС |
1 |
3) |
Паспорт «МУЛЬТИРАД-АС» |
АЖНС.412131.001-04 ПС |
1 |
3) |
Паспорт «МУЛЬТИРАД-бета» |
АЖНС.412131.001-01 ПС |
1 |
3) |
Паспорт «МУЛЬТИРАД-гамма» |
АЖНС.412131.001-02 ПС |
1 |
3) |
Паспорта на контрольные (калибровочные) |
- | ||
источники | |||
Свидетельство о первичной поверке «МУЛЬТИРАД-АР» |
- |
1 |
3) |
Свидетельство о первичной поверке «МУЛЬТИРАД-АС» |
- |
1 |
3) |
Свидетельство о первичной поверке «МУЛЬТИРАД-бета» |
- |
1 |
3) |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Приме чание |
Свидетельство о первичной поверке «МУЛЬТИРАД-гамма» |
- |
1 |
3) |
«МУЛЬТИРАД-АР». Комплект ЗИП |
- |
2) | |
«МУЛЬТИРАД-АС». Комплект ЗИП |
- |
2) | |
«МУЛЬТИРАД-бета». Комплект ЗИП |
- |
2) | |
«МУЛЬТИРАД-гамма». Комплект ЗИП |
- |
2) | |
Примечания
|
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон энергии регистрируемого излучения, кэВ: - альфа-излучение «МУЛЬТИРАД-АР» |
от 2000 до 10000 |
«МУЛЬТИРАД-АС» |
от 4000 до 9500 |
- бета-излучение |
от 65 до 3000 |
- гамма-излучение |
от 40 до 3000 |
Продолжение таблицы 2 | |
Наименование характеристики |
Значение |
Диапазон измерений активности (удельной активности) - альфа-радиометрический тракт «МУЛЬТИРАД-альфа»: «МУЛЬТИРАД-АР», блок детектирования БДКА-70-01А: - «тонкий» счетный образец, Бк |
от 9.10-3 до 1407 |
- «толстый» счетный образец, Бк/кг |
от 1,8402 до 5,0407 |
«МУЛЬТИРАД-АС», блок детектирования БДИА-ППД-01А: - «тонкий» счетный образец, Бк |
от 140’2 до 5405 |
- бета-спектрометрический тракт «МУЛЬТИРАД-бета», Бк: счетный образец массой 10 г с активностью до 50 Бк, содержащий 90Sr, в стандартной кювете: блок детектирования БДИБ-70-01А: 40 - при наличии К |
от 0,5 до 1,0406 |
- при отсутствии других бета-излучающих радионуклидов |
от 0,1 до 1,0406 |
блок детектирования БДИБ-150-01А 40 - при наличии К |
от 5 до 5J0'1 |
- при отсутствии других бета-излучающих радионуклидов |
от 1 до 5J0'1 |
- гамма-спектрометрический тракт «МУЛЬТИРАД-гамма», Бк: блок детектирования БДКС-63-01А4): - счетный образец массой 1 кг, содержащий радионуклиды: 137Cs |
от 3 до 5407 |
226Ra |
от 8 до 5407 |
232Th |
от 8 до 5407 |
40K |
от 40 до 5407 |
блок детектирования БДИГ-150-01А: - счетный образец массой 1 кг, содержащий радионуклиды: 137Cs |
от 1 до 5407 |
226Ra |
от 5 до 5407 |
232Th |
от 5 до 5407 |
40K |
от 20 до 5407 |
Диапазон измерений мощности амбиентного эквивалента дозы фотонного излучения Н*(10), мкЗв/ч точечный источник ионизирующего фотонного излучения - гамма-спектрометрический тракт «МУЛЬТИРАД-гамма» блок детектирования БДКС-63-01А |
от 0,03 до 60,00 |
Пределы допускаемой основной относительной погрешности измерений активности/удельной активности радионуклидов в исследуемых пробах, % |
±10 |
Пределы допускаемой основной относительной погрешности измерений МАЭД, %: - в диапазоне от 0,03 до 0,5 мкЗв/ч |
±25 * |
- в диапазоне от 0,5 до 60 мкЗв/ч |
±(25%- 0,167-Н*(10)), |
где Н*(10) - измеренное значение МАЭД в мкЗв/ч. |
П Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности измерений относительно показаний в нормальных условиях при изменении температуры на каждые 10 °С, % |
±1 |
Пределы допускаемой дополнительной погрешности измерений при воздействии внешнего фонового гамма-излучения с энергией фотонов 662 кэВ, создающего мощность экспозиционной дозы 50 мкР^ч’1, % |
±15 |
Пределы допускаемой дополнительной погрешности измерений при воздействии постоянных магнитных полей и (или) переменных полей сетевой частоты напряженностью 400 А/м |
±2 |
Максимальное значение входной загрузки статистически распределенных импульсов, имп/с, не менее:
|
о о 1/S т-Н |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 86,0 до 106,7 |
Примечания
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: |
220 44 z.z.v+33 |
- напряжение, В |
50+0,5 |
- частота, Гц |
-05 |
Питание измерительного тракта от источника постоянного тока, В |
5+0,5 |
Потребляемая мощность, В-А, не более: - одним автономно функционирующим измерительным трактом (с ПК) |
400 |
- одним автономно функционирующим измерительным трактом (без ПК) |
0,5 |
П Продолжение таблицы 3
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более:
«МУЛЬТИРАД-АС» с блоком детектирования БДИА-ППД-01А (длинах ширинахвысота)
защита свинцовая СЗГ-2 (длинахширинахвысота) |
120х210х210 370х300х190 92х310 185х310 185х185х155 275х225 88х370 190х385 30х65 57х35х75 |
Масса, кг, не более:
блок детектирования БДИБ-150-01А (с защитой)
блок детектирования БДКС-63-01А блок детектирования БДИГ-150-01А защита свинцовая СЗГ-1 защита свинцовая СЗГ-2 |
3,4 11 50 100 2,1 12,5 180 180 |
Рабочие условия эксплуатации:
|
от +10 до +40 до 75 от 66,0 до 106,7 1,8-10’12 (25) 40 |
Примечания
|
