Номер по Госреестру СИ: 82553-21
82553-21 Радиометры газов
(МКС-05А "Трителея")
Назначение средства измерений:
Радиометры газов МКС-05А «Трителея» (далее - радиометр) предназначены для измерений объемной активности бета-излучающих газов (аргон, криптон, ксенон и др.), трития, мощности амбиентного эквивалента дозы и мощности экспозиционной дозы фотонного излучения.
Внешний вид.
Радиометры газов
Рисунок № 1
Программное обеспечение
Радиометр имеет встроенное программное обеспечение (далее - ПО), которое обеспечивает получение и отображение результата измерений объемной активности бета-излучающих газов, трития, МАЭД и МЭД фотонного излучения. Влияние ПО на результаты измерений учтено в значениях метрологических характеристик радиометра.
Параметры встроенного ПО устанавливаются производителем и их невозможно изменить без вскрытия корпуса радиометра. Защита от несанкционированного изменения ПО обеспечивается опломбированием радиометра. Конструкция радиометра исключает возможность несанкционированного влияния на встроенное ПО и результаты измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
МКС-05А |
Номер версии (идентификационный номер) ПО |
1.X.YX) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
X и Y - метрологически незначимая часть |
Знак утверждения типа
Знак утверждения типананосится методом печати на титульные листы паспорта и руководства по эксплуатации и на табличку, расположенную на боковой панели радиометра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа АЖНС.412123.005РЭ Радиометр газов МКС-05А «Трителея». Руководство по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к радиометрам газов МКС-05А «Трителея»ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
Принцип действия радиометра в части измерения объемной активности основан на измерении электрометром тока, возникающего в ионизационных камерах под действием ионизирующего излучения. Каждая ионизационная камера подключена к своему высокочувствительному электрометрическому усилителю и аналоговому фильтру. С выхода усилителей сигналы поступают через аналого-цифровой преобразователь на микропроцессор, который вычисляет и выводит на сенсорный экран измеренные значения объемной активности бета-излучающих газов и трития. В части измерений мощности амбиентного эквивалента дозы действия основан на преобразовании счетчиком Гейгера-Мюллера потока фотонов в последовательность статистически распределенных импульсов напряжения, поступающих на микропроцессор. Микропроцессор также вычисляет и выводит на сенсорный экран измеренные значения МЭД и МАЭД фотонного излучения.
Конструктивно радиометр выполнен в корпусе, в котором размещены 5 ионизационных камер - две для измерения объемной активности бета-излучающих газов в нижнем диапазоне измерений, две аналогичные компенсационные камеры для регистрации фонового излучения и одна для измерения объемной активности в верхнем диапазоне измерений; счетчик Гейгера-Мюллера для измерения МАЭД и МЭД фотонного излучения в месте расположения радиометра, а также плата управления и измерений, нагревательная система и насос.
Питание радиометра осуществляется от сети переменного тока или от сменных элементов питания.
Радиометр можно использовать стационарно или как носимое устройство, снабженное съемной ручкой для переноски, в которой размещены сменные элементы питания.
На верхней панели радиометра нанесены логотип предприятия-изготовителя; наименование «МКС-05А «Трителея», а также маркировка органов управления радиометром и разъемов.
Нанесение знака поверки на радиометр не предусмотрено. Заводской номер наносится методом печати на табличку, расположенную на боковой панели установки. Формат нанесения заводского номера: «Зав. № XY Год 20____ », где X - число от 0 до бесконечности,
Y - число от 0 до 9, год выпуска указывается в полном формате.
Общий вид радиометра и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Ручка для переноски
Радиометр газов МКС-05А «Трителея»
Адаптер сети 220 В (50 Гц) с кабелем
Пломбировка

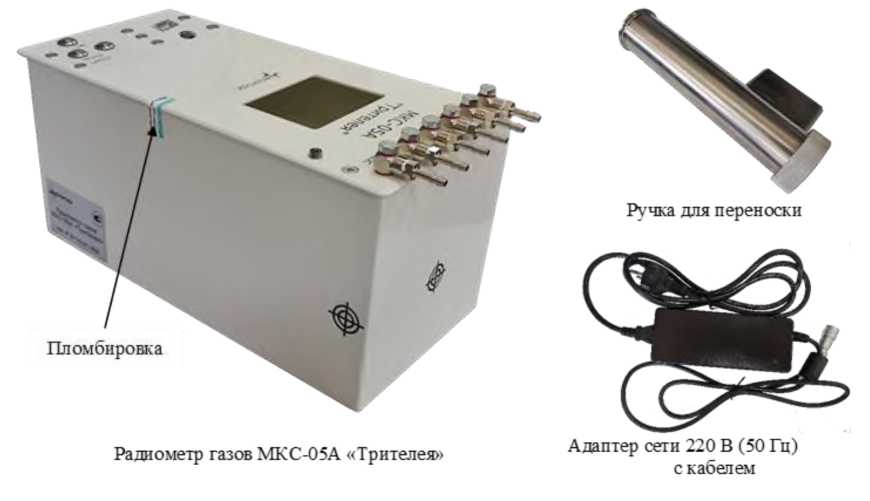

Рисунок 1 - Общий вид радиометра
и схема пломбировки от несанкционированного доступа
Таблица 4 -
Наименование |
Обозначение |
Количество |
Радиометр газов |
МКС-05А «Трителея» |
1 шт. |
Адаптер сети 220 В (50Гц) с кабелем |
1 шт. | |
Осушитель с силикагелем | ||
Сумка для переноски прибора | ||
Сменные элементы питания | ||
Ручка для переноски |
* | |
Набор штуцеров |
** | |
Паспорт |
АЖНС.412123.005 ПС |
1 экз. |
Руководство по эксплуатации |
АЖНС.412123.005 РЭ |
1 экз. |
Методика поверки |
МП 1500.64-21 | |
Наличие в соответствии с условиями поставки. ** Наличие и место установки на корпус в соответствии с условиями поставки. Наличие, количество и размеры в соответствии с условиями поставки. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон энергий регистрируемого бета-излучения, кэВ |
от 2 до 3000 |
Диапазон измерений объёмной активности бета-излучающих газов, 1жлт |
от 3,7404 до 3,74010 |
Пределы допускаемой относительной основной погрешности измерений объёмной активности бета-излучающих газов, %: в диапазоне от 3,7404 до 1,1-107 включительно Бклг в диапазоне от 1,1-107 до 3,7-1010 Бюм’3 |
±(10 + 2406/Аоб) ±(10 + 2408/Аоб) где Аоб - безразмерная величина, численно равная значению объемной активности бета-излучающих газов в Бклт |
Диапазон энергий регистрируемого фотонного излучения, кэВ |
от 55 до 3000 |
Диапазон измерений:
|
от 340’4 до 10 от 340’6 до 10’1 |
Пределы допускаемой относительной основной погрешности измерений, %:
|
±(15 + 3/Х), где Х - безразмерная величина, численно равная измеренному значению МЭД в мР^ч’1 ±(15 + 3/(100-Х)), где Х ’ безразмерная величина, численно равная измеренному значению МАЭД в мЗв^ч’1 |
Пределы допускаемой относительной дополнительной погрешности измерений объемной активности бета-излучающих газов при фоновых значениях фотонного излучения 20 мР^ч’1 (200 мкЗв^ч’1), % |
±10 |
Пределы допускаемой относительной дополнительной погрешности измерений объемной активности бета-излучающих газов, МАЭД и МЭД фотонного излучения при изменении температуры окружающего воздуха до верхнего/нижнего рабочего значения относительно нормальных условий, % |
±10 |
П Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой относительной дополнительной погрешности измерений объемной активности бета-излучающих газов, МАЭД и МЭД фотонного излучения при изменении относительной влажности окружающего воздуха относительно нормальных условий, % | |
Энергетическая зависимость чувствительности измерений МЭД и МАЭД фотонного излучения относительно энергии 662 кэВ (Cs-137) в диапазоне энергий регистрируемого фотонного излучения, % | |
Анизотропия чувствительности радиометра при вращении в горизонтальной плоскости, при изменении угла падения фотонного излучения относительно основного направления облучения (для энергии 0,662 МэВ), % для углов:
| |
Нормальные условия измерений
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
Р-ч 1 - внесистемная единица мощности экспозиционной дозы фотонного излучения. 1 Р^ч-1 = 7,2П0-8 Ажг-1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Время установления рабочего режима, мин, не более |
0,5 |
Параметры электрического питания:
напряжение, В
напряжение, В частота, Гц |
от 2,5 до 5,5 220-22 |
Потребляемая мощность, В^А, не более | |
Габаритные размеры (длинахширинахвысота), мм, не более | |
Масса, кг, не более |
3,0 |
Условия эксплуатации:
окружающего воздуха 35 °С и более низких температурах без конденсации влаги, %, не более
|
от -20 до +50 от 84,0 до 106,7 |
Средняя наработка на отказ, ч, не менее |
20000 |
Срок службы, лет, не менее |
10 |
