Номер по Госреестру СИ: 94812-25
94812-25 Установки радиометрические контрольные
(РКГ-10А Росянка)
Назначение средства измерений:
Установки радиометрические контрольные РКГ-10А Росянка (далее - РКГ-10А) предназначены для измерений активности гамма-излучающих радионуклидов при контроле загрязнения предметов радиоактивными веществами.
Внешний вид.
Установки радиометрические контрольные
Рисунок № 1
Общие сведения
Дата публикации - 07.03.2025
Срок свидетельства - 05.03.2030
Номер записи - 196606
ID в реестре СИ - 1423992
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда")
Страна - РОССИЯ
Населенный пункт - г. Москва, Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№454 от 2025.03.05 ПРИКАЗ_Об утверждении типов средств измерений (24)
Наличие аналогов СИ: Установки радиометрические контрольные (РКГ-10А Росянка)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32716-06 09.10.2027 |
Установки спектрометрические, МКС-01А "МУЛЬТИРАД" Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
1 год |
|
57242-14 04.03.2029 |
Установки контроля поверхностного радиоактивного загрязнения персонала, МКС-100А "Чистотел" Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
1 год |
|
58304-14 03.07.2029 |
Источники фотонного ионизирующего излучения радионуклидные закрытые, ОСГИ-А Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
1 год - для источников с назначенным сроком службы 3, 4 и 5 лет; 2 года - для источников с назначенным сроком службы 12 лет |
|
68925-17 23.10.2027 |
Комплексы спектрометрические, МУЛЬТИРАД-гамма Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
1 год |
|
75578-19 17.07.2029 |
Установки радиометрические контрольные, РПС-01А "Осока" Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
2 года |
|
75440-19 02.07.2029 |
Радиометры активности радионуклидов для тонкослойной и бумажной хроматографии, ГаммаСкан-02А Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
1 год |
|
81571-21 15.04.2026 |
Установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135, "УДАС-03А" Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
3 года |
|
81690-21 30.04.2026 |
Установки для измерения объемной активности радиоактивных аэрозолей, "УДАС-01А" Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
2 года |
|
82605-21 13.08.2026 |
Установки для измерения объемной активности радиоактивных газов, УДАС-04А Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
2 года |
|
82553-21 09.08.2026 |
Радиометры газов, МКС-05А "Трителея" Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
2 года |
|
93207-24 12.09.2029 |
Блоки детектирования фотонного ионизирующего излучения, БДКГ-301А Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
1 год |
|
94812-25 05.03.2030 |
Установки радиометрические контрольные, РКГ-10А Росянка Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Установки радиометрические контрольные (РКГ-10А Росянка)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Установки радиометрические контрольные (РКГ-10А Росянка)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) РКГ-10А - ПО «РКГ-10А «Росянка» является встроенным и записывается во встроенную энергонезависимую память РКГ-10А на этапе изготовления установки.
ПО «РКГ-10А «Росянка» обеспечивает:
-
- выбор режима, параметров измерений/контроля загрязнения предметов радиоактивными веществами (далее - контроль);
-
- запуск измерений/контроля;
-
- обработку информации, поступающую с блоков детектирования;
-
- автоматическое вычитание фона;
-
- отображение на ЖК дисплее результатов измерений/контроля, включая индикацию превышения порогового уровня загрязнения и локализацию загрязнений;
-
- хранение результатов измерений в журнале измерений/контроля во встроенной энергонезависимой памяти.
Защита от несанкционированных изменений ПО «РКГ-10А
«Росянка» обеспечивается наличием кода доступа к сервисному режиму и пломбированием РКГ-10А. Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты ПО «РКГ-10А «Росянка» от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Таблица 1 -
данные ПО «РКГ-10А «Росянка»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
РКГ- 10А «Росянка» |
|
Номер версии (идентификационный номер) ПО |
1.X.Y.Z* |
|
* 1 - метрологически значимая часть; X.Y.Z - метрологически незначимая часть, X принимает значения от 0 до 9, Y принимает значения от 0 до 9, Z принимает значения от 0 до 99 | |
Знак утверждения типа
Знак утверждения типананосится на титульные листы Руководства по эксплуатации РКГ-10А и Паспорта РКГ-10А методом компьютерной графики и на металлическую табличку, расположенную на передней двери РКГ-10А, методом металлофото.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Использование по назначению» документа АЖНС.412125.003РЭ «Установка радиометрическая контрольная РКГ-10А «Росянка». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;
контрольная РКГ-10А
АЖНС.412125.003ТУ «Установка радиометрическая «Росянка». Технические условия».
Правообладатель«НТЦ Амплитуда»
Общество с ограниченной ответственностью (ООО «НТЦ Амплитуда»)
ИНН 7735092057
Юридический адрес: 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 15
Телефон: +74957771359
Факс: +74957771358
E-mail: info@amplituda.ru
Изготовитель
Общество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда»)ИНН 7735092057
Адрес: 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 15
Телефон: +74957771359
Факс: +74957771358
E-mail: info@amplituda.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
«НТЦ Амплитуда»Общество с ограниченной ответственностью (ООО «НТЦ Амплитуда»)
ИНН 7735092057
Юридический адрес: 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 15
Телефон: +74957771359
Факс: +74957771358
E-mail: info@amplituda.ru
Принцип действия РКГ-10А основан на регистрации электрических импульсов, генерируемых при преобразовании энергии гамма-квантов в световые вспышки в детекторах на основе пластиковых сцинтилляторов. Детектирующая система обеспечивает 4я геометрию регистрации гамма-квантов благодаря конструкции измерительной камеры, представляющей собой прямоугольный параллелепипед, внутренними гранями которого являются пластиковые сцинтилляторы.
РКГ-10А представляет собой передвижную установку, в состав которой входят блоки детектирования, блок питания, электронные компоненты, измерительная камера, свинцовая защита.
РКГ-10А имеет две распашные двери, оснащённые ручками, для загрузки в измерительную камеру и выгрузки контролируемых предметов. Двери располагаются друг напротив друга. Каждая дверь оснащена электрическим и механическим замками. Электрический замок предназначен для фиксации дверей в закрытом состоянии при проведении измерений. Механический замок предназначен для фиксации двери в закрытом состоянии при транспортировании и хранении. Разборная свинцовая защита экранирует блоки детектирования от внешнего ионизирующего излучения.
На верхней панели расположен жидкокристаллический (ЖК) дисплей, предназначенный для установки параметров измерений, отображения результатов измерений и/или наличия/отсутствия загрязнений, а также просмотра журнала измерений/контроля загрязнений.
Контрольный источник типа ОСГИ-А на основе Cs-137 предназначен для контроля стабильности работы РКГ-10А.
Обеспечение защиты РКГ-10А от несанкционированной настройки и регулировки осуществляется путем нанесения пломбы в виде стикера-наклейки. Пломба наносится изготовителем на верхнюю панель РКГ-10А.
Нанесение знака поверки на РКГ-10А не предусмотрено.
Однозначная идентификация РКГ-10А осуществляется по заводскому номеру в виде цифрового обозначения, состоящего из арабских цифр. Заводской номер наносится методом металлофото на металлическую табличку, расположенную на передней двери РКГ-10А. Формат нанесения заводского номера: Зав. № XY, где X - число от 0 до бесконечности, Y - число от 0 до 9.

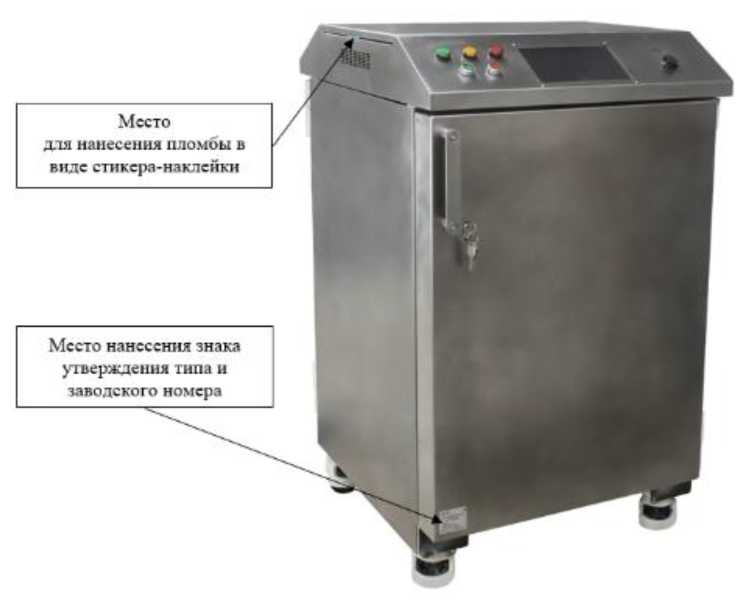

Общий вид РКГ-10А с указанием мест пломбировки, утверждения типа и заводского номера представлен на рисунке 1.
мест
нанесения знака
Место нанесения знака утверждения 1ипа и заводского номера
Место лтя нанесения пломбы в виде стикера-накдекк-н
Рисунок 1 - Общий вид РКГ-10А с указанием мест пломбирования, мест нанесения знака утверждения типа и заводского номера
Таблица 5 - Комплект поставки РКГ-10А
|
Наименование |
Обозначение |
Кол-во |
|
Установка радиометрическая контрольная РКГ - 10А Росянка |
АЖНС.412125.003 |
1 шт. |
|
Контрольный источник типа ОСГИ-А Cs-137 с паспортом на источник |
АЖНС.418234.001 |
1 шт. |
|
Руководство по эксплуатации |
АЖНС.412125.003РЭ |
1 шт. |
|
Паспорт |
АЖНС.412125.003ПС |
1 шт. |
Таблица 2 - Метрологические характеристики РКГ-10А
|
Наименование характеристики |
Значение |
|
Диапазон измерений активности гамма-излучающих радионуклидов*, Бк
|
от 5 •IO2 до 1-106 включ. св. 1-106 до 1^108 |
|
Пределы допускаемой относительной погрешности измерений активности гамма-излучающих радионуклидов*, % |
±30 |
|
* Диапазон измерений активности гамма-излучающих радионуклидов, пределы допускаемой относительной погрешности измерений активности гамма-излучающих радионуклидов приведены для источников Cs-137 типа ОСГИ-РТ или аналогичных точечных источников Cs-137, размещенных в центре измерительной камеры РКГ-10А | |
Таблица 3 - Основные технические
РКГ-10А
|
Наименование характеристики |
Значение |
|
Диапазон энергий регистрируемого гамма-излучения, МэВ |
от 0,05 до 3 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Нестабильность показаний за 24 часа непрерывной работы, %, не более |
5 |
|
Напряжение питания прибора, В |
+22 220 _зз |
|
Частота переменного тока, Гц |
50±3 |
|
Потребляемая мощность, В^А, не более |
110 |
|
Масса, кг, не более |
1910 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
935 |
|
- ширина |
735 |
|
- высота |
1240 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от 0 до +45 |
|
от 84,0 до 106,7 |
|
конденсации), %, не более |
95 |
Таблица 4 - Показатели надежности РКГ-10А
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
15 000 |
|
Срок службы, лет, не менее |
10 |
