Номер по Госреестру СИ: 82605-21
82605-21 Установки для измерения объемной активности радиоактивных газов
(УДАС-04А)
Назначение средства измерений:
Установки для измерения объемной активности радиоактивных газов «УДАС-04А» предназначены для измерений объемной активности бета-излучающих газов в воздухе.
Внешний вид.
Установки для измерения объемной активности радиоактивных газов
Рисунок № 1
Программное обеспечение
Установка имеет встроенное программное обеспечение (ПО), которое обеспечивает получение и отображение результата измерения объемной активности бета-излучающих радионуклидов с возможностью записи в журнал измерений. Влияние ПО учтено в значениях метрологических характеристик установки.
ПО имеет возможность обеспечивать вспомогательные функции такие, как самотестирование, просмотр спектра, индикация контролируемых и вспомогательных параметров, настройка пороговых уровней срабатывания сигнализации, передача результатов измерений в систему радиационного контроля и т.д.
Защита от несанкционированного изменения ПО обеспечивается наличием кода доступа к сервисному режиму, который известен только на предприятии-изготовителе, и опломбированием установки.
Конструкция установки исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
УДАС-04А |
Номер версии (идентификационный номер) ПО |
У.1.Х.У* |
Цифровой код идентификатора ПО |
- |
*1 - метрологически значимая часть, X.Y - метрологически незначимая часть |
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации методом компьютерной графики и типографским способом на табличку, расположенную на боковой панели установки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа АЖНС.412123.009РЭ Установка для измерения объемной активности радиоактивных газов «УДАС-04А». Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам для измерения объемной активности радиоактивных газов «УДАС-04А»ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
Приказ Росстандарта от 29.12.2018 № 2841 Об утверждении государственной поверочной схемы для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
Приказ Росстандарта от 29.12.2018 № 2827 Об утверждении государственной поверочной схемы для средств измерений активности и объемной активности бета-активных газов
АЖНС.412123.009ТУ Установки для измерения объемной активности радиоактивных газов «УДАС-04А». Технические условия
Изготовитель
Общество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда»)ИНН 7735092057
Адрес: 124460, г. Москва, Зеленоград, проспект Генерала Алексеева, д. 15
Телефон: 8 (495)777-13-59
Факс: 8(495) 777-13-58
Web-сайт: www.amplituda.ru
E-mail: info@amplituda.ru
Испытательный центр
Акционерное общество «Специализированный научно-исследовательский институт приборостроения» (АО «СНИИП»).Адрес: 123060, г. Москва, ул. Расплетина, д. 5, стр. 1 Почтовый адрес: 123060, г. Москва, ул. Расплетина, д. 5, стр. 1 Телефон: +7 (499) 968-60-60; Факс: +7 (499) 968-60-60 доб. 12-60
Web-сайт: www.sniip.ru; E-mail: info@sniip.ru
Конструктивно установка для измерения объемной активности радиоактивных газов «УДАС-04А» (далее - установка) выполнена в корпусе, в котором размещены две измерительные емкости, расходомер, управляющая и измерительная электроника, кассета с сорбентом (входной фильтр), блок питания. В каждой измерительной емкости установлен полупроводниковый детектор с предусилителем.
На лицевой стороне корпуса установки расположены дисплей, клавиатура и светодиоды (световая индикация), а также люк отсека измерительных емкостей. На боковых стенках корпуса расположены патрубки подачи и отвода воздуха, силовые и сигнальные электрические разъемы, предохранитель, винт заземления. В верхней части корпуса находится отсек для входного фильтра. Контрольные источники размещаются внутри корпуса установки за защитой и открываются только во время измерения контрольного источника.
Принцип действия установки основан на преобразовании полупроводниковым детектором поглощенной в его объеме энергии бета- частиц в последовательность импульсных электрических сигналов, поступающих на микропроцессорную схему регистрации, которая обеспечивает представление результатов измерений на дисплее. Объемная активность в радиоактивных газах рассчитывается с помощью программного обеспечения установки по измеренной активности бета-излучающих радионуклидов с учетом рабочего объема камер.
Установка может размещаться стационарно или служить в качестве передвижного средства измерений.
Нанесение знака поверки на установку не предусмотрено. Заводской номер наносится типографским способом на табличку, расположенную на боковой панели установки. Формат нанесения заводского номера: «Зав. № XY Год 20____ », где X - число от 0 до бесконечности, Y
- число от 0 до 9, год выпуска указывается в полном формате.

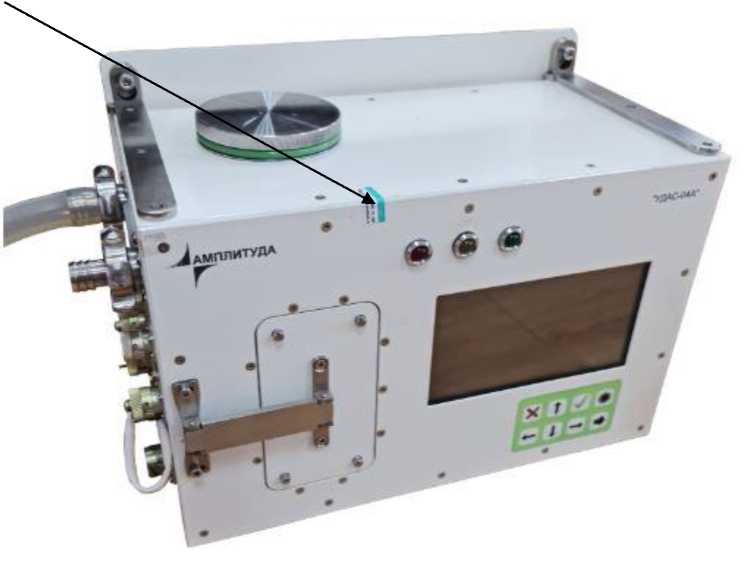

Общий вид установки и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
’JAWnnHTVjU
Рисунок 1 - Общий вид установки
и схема пломбировки от несанкционированного доступа
Таблица 4 -
Наименование |
Обозначение |
Количество |
Установка для измерений объёмной активности радиоактивных газов |
«УДАС-04А» |
1 шт. |
Насос |
- |
* |
Контрольный источник |
- |
2 шт.** |
Держатель для источников |
- |
1 шт. |
Колесная тележка |
- |
* |
Элементы крепления к тележке |
- |
* |
Элементы крепления к стене |
- |
* |
Комплект запасных частей (ЗИП) |
- |
* |
Руководство по эксплуатации |
АЖНС.412123.009РЭ |
1 экз. |
Паспорт |
АЖНС.412123.009ПС |
1 экз. |
Паспорт на контрольный источник |
АЖНС.418234.005ПС |
2 экз |
Методика поверки |
МП 1500.63-21 |
* |
* Поставляется в соответствии с условиями поставки. ** Поставляется встроенным в установку. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон энергий регистрируемого бета-излучения, кэВ |
от 50 до 4000 |
Диапазон измерений объемной активности бета-излучающих радионуклидов, Бк/м3 |
от 5,0-103 до 3,7-1010 |
Пределы относительной погрешности измерений объёмной активности бета-излучающих радионуклидов, % |
±20 |
Время установления рабочего режима при постоянных внешних условиях, мин, не более: |
10 |
Время непрерывной работы установки, ч, не менее |
24 |
Нестабильность показаний установки за 24 ч непрерывной работы, %, не более |
5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В |
220-22 |
- частота переменного тока, Г ц |
50±3 |
Потребляемая мощность, В^А, не более: |
50 |
Габаритные размеры (длинахширинахвысота), мм, не более |
200x390x255 |
Масса, кг, не более |
18 |
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +55 |
- относительная влажность при 35 °С и более низких температурах без конденсации влаги, %, не более |
98 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Средняя наработка на отказ, ч, не менее |
30000 |
Срок службы, лет, не менее |
15 |
