Сведения о средстве измерений: 93207-24 Блоки детектирования фотонного ионизирующего излучения

Номер по Госреестру СИ: 93207-24
93207-24 Блоки детектирования фотонного ионизирующего излучения
(БДКГ-301А)

Назначение средства измерений:
Блоки детектирования фотонного ионизирующего излучения БДКГ-301А (далее - БДКГ-301А) предназначены для измерения мощности амбиентного эквивалента дозы (МАЭД) фотонного ионизирующего излучения.

сертификация программного обеспечения
Внешний вид. Блоки детектирования фотонного ионизирующего излучения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Блоки детектирования фотонного ионизирующего излучения
Рисунок № 1
Внешний вид. Блоки детектирования фотонного ионизирующего излучения, http://oei-analitika.ru рисунок № 2
Внешний вид.
Блоки детектирования фотонного ионизирующего излучения
Рисунок № 2

Общие сведения

Дата публикации - 14.09.2024
Срок свидетельства - 12.09.2029
Номер записи - 195017
ID в реестре СИ - 1419057
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

БДКГ-301А-2, БДКГ-301А-1., БДКГ-301А-1,

Производитель

Изготовитель - Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда")
Страна - РОССИЯ
Населенный пункт - г. Москва, Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 28
Выдано извещений - 1
Кол-во периодических поверок - 2
Кол-во средств измерений - 22
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2218 от 2024.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Блоки детектирования фотонного ионизирующего излучения (БДКГ-301А)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
32716-06
09.10.2027
Установки спектрометрические, МКС-01А "МУЛЬТИРАД"
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
1 год
57242-14
04.03.2029
Установки контроля поверхностного радиоактивного загрязнения персонала, МКС-100А "Чистотел"
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
1 год
58304-14
03.07.2029
Источники фотонного ионизирующего излучения радионуклидные закрытые, ОСГИ-А
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
1 год - для источников с назначенным сроком службы 3, 4 и 5 лет; 2 года - для источников с назначенным сроком службы 12 лет
68925-17
23.10.2027
Комплексы спектрометрические, МУЛЬТИРАД-гамма
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
1 год
75578-19
17.07.2029
Установки радиометрические контрольные, РПС-01А "Осока"
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
2 года
75440-19
02.07.2029
Радиометры активности радионуклидов для тонкослойной и бумажной хроматографии, ГаммаСкан-02А
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
1 год
81571-21
15.04.2026
Установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135, "УДАС-03А"
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
3 года
81690-21
30.04.2026
Установки для измерения объемной активности радиоактивных аэрозолей, "УДАС-01А"
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
2 года
82605-21
13.08.2026
Установки для измерения объемной активности радиоактивных газов, УДАС-04А
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
2 года
82553-21
09.08.2026
Радиометры газов, МКС-05А "Трителея"
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
2 года
93207-24
12.09.2029
Блоки детектирования фотонного ионизирующего излучения, БДКГ-301А
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
1 год
94812-25
05.03.2030
Установки радиометрические контрольные, РКГ-10А Росянка
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
1 год

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Блоки детектирования фотонного ионизирующего излучения (БДКГ-301А)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "УРАЛТЕСТ"
(RA.RU.311249)
РСТ
  • БДКГ-301А-2
  • БДКГ-301А-1
  • БДКГ-301А-1.
  • 28 11 26 2 1 28 26 2

    Стоимость поверки Блоки детектирования фотонного ионизирующего излучения (БДКГ-301А)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) БДКГ-301А включает в себя встроенное ПО «BDKG-301A».

    ПО «BDKG-301A» обеспечивает ввод в энергонезависимую память следующей информации:

    • - модификация блока детектирования;

    • - заводской номер БДКГ-301А;

    • - градуировочные коэффициенты.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО «BDKG-301A» приведены в таблице 1.

    Таблица 1 -

    данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    BDKG-301A

    Номер версии (идентификационный номер) ПО

    1.X.Y.Z*

    *1 - метрологически значимая часть; X.Y.Z - метрологически незначимая часть


    Знак утверждения типа

    Знак утверждения типа

    наносится методом компьютерной графики на титульные листы документов АЖНС.412118.001РЭ «Блоки детектирования фотонного ионизирующего излучения БДКГ-301А. Руководство по эксплуатации», АЖНС.412118.001ПС «Блок детектирования фотонного излучения БДКГ-301А. Паспорт» и типографским способом на маркировочную табличку, размещаемую на корпусе средства измерений.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Использование по назначению» документа АЖНС.412118.001РЭ «Блоки детектирования фотонного ионизирующего излучения БДКГ-301А. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 31 декабря 2020 г. № 2314 «Об утверждении Государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений»;

    АЖНС.412118.001ТУ Блоки детектирования фотонного ионизирующего излучения БДКГ-301А. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда»)

    ИНН 7735092057

    Юридический адрес: 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 15

    Изготовитель

    Общество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда»)
    ИНН 7735092057
    Адрес: 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 15
    Почтовый адрес: 124460, г. Москва, а/я 120
    Телефон: +7 (495) 777-13-58, (495) 777-13-59
    E-mail: info@amplituda.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
    Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15
    E-mail: uraltest@uraltest.ru
    Web-сайт: www.uraltest.ru

    Правообладатель

    Общество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда»)
    ИНН 7735092057
    Юридический адрес: 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 15

    Конструктивно БДКГ-301А выполнены в виде моноблока.

    Принцип действия БДКГ-301А основан на преобразовании энергии ионизирующего фотонного излучения в электрические импульсы с помощью газоразрядных счетчиков.

    БДКГ-301А выпускается в двух модификациях, различающихся диапазонами измерений: БДКГ-301А-1 и БДКГ-301А-2.

    БДКГ-301А может использоваться в составе измерительных систем (включая системы радиационного контроля) на радиационно-опасных объектах, а также в качестве блока детектирования носимого дозиметра.

    БДКГ-301А выполняет следующие функции:

    • - измерение мощности амбиентного эквивалента дозы фотонного ионизирующего излучения в непрерывном режиме;

    • - передачу измеренных значений мощности амбиентного эквивалента дозы фотонного ионизирующего излучения на персональный компьютер или в измерительную систему.

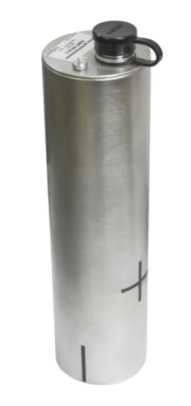

    Общий вид БДКГ-301А представлен на рисунке 1.

    Внешний вид. Блоки детектирования фотонного ионизирующего излучения (БДКГ-301А), http://oei-analitika.ru

    Рисунок 1 - Общий вид БДКГ-301А

    Нанесение знака поверки на средство измерений не предусмотрено.

    Заводской номер, идентифицирующий каждый экземпляр средства измерений, в цифровом формате наносится типографским способом на маркировочную табличку. Пломбирование БДКГ-301А, для защиты от несанкционированного доступа, осуществляется при помощи стикера-наклейки, который приклеивается на корпус БДКГ-301А. Места размещения знака утверждения типа, заводского номера и пломбировки приведены на рисунке 2.

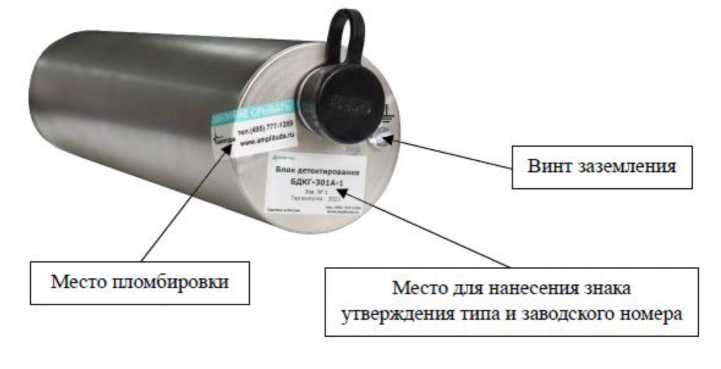

    Внешний вид. Блоки детектирования фотонного ионизирующего излучения (БДКГ-301А), http://oei-analitika.ru

    Рисунок 2 - Места размещения знака утверждения типа, заводского номера и пломбировки БДКГ-301А


    приведена в таблице 5.

    Таблица 5 - Комплект поставки

    Наименование

    Обозначение

    Количество

    Примечание

    Блок детектирования фотонного ионизирующего излучения

    БДКГ-301А

    1 шт.

    Блок интерфейса

    -

    1 шт.

    **

    ПО "Магнолия" на электронном носителе

    -

    1 шт.

    **

    Розетка кабельная

    -

    1 шт.

    Комплект соединительных кабелей для поверки

    -

    1 шт.

    **

    Кронштейн настенный с комплектом крепежа

    -

    1 шт.

    *

    Руководство по эксплуатации

    АЖНС.412118.001РЭ

    1 экз.

    **

    Паспорт

    АЖНС.412118.001ПС

    1 экз.

    * Поставляется в соответствии с условиями поставки

    **Допускается прилагать 1 экз. на несколько средств измерений при поставке в один адрес.


    БДКГ-301А приведены в таблицах 2 и 3.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    БДКГ-301А-1

    БДКГ-301А-2

    Диапазон энергий регистрируемого фотонного ионизирующего излучения, МэВ

    от 0,04 до 3,0

    Диапазон   измерений   МАЭД   фотонного

    ионизирующего излучения, Зв/ч

    от 1^107 до 1^102 включ. св. 1^10-2 до 10

    от 1^107 до 1^102

    Наименование характеристики

    Значение

    БДКГ-301А-1

    БДКГ-301А-2

    Пределы    допускаемой     относительной

    погрешности измерений МАЭД фотонного ионизирующего излучения, %

    ±15

    Энергетическая зависимость чувствительности

    относительно радионуклида Cs-137 (662 кэВ),

    от -20 до +30

    %

    Таблица 3 - Основные технические

    Наименование характеристики

    Значение

    Параметры электрического питания: - напряжение постоянного тока, В

    от 4,5 до 36,0

    Потребляемый ток, А, не более:

    - при напряжении постоянного тока 4,5 В

    0,03

    - при напряжении постоянного тока 12 В

    0,02

    - при напряжении постоянного тока 24 В

    0,01

    - при напряжении постоянного тока 36 В

    0,01

    Габаритные размеры, мм, не более:

    - длина

    195

    - диаметр

    50

    Масса, кг, не более

    0,30

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -40 до +50

    - относительная влажность воздуха при +35 °С и более низких температурах без конденсации влаги, %, не более

    98

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Время установления рабочего режима, мин, не более

    1

    Время непрерывной работы, ч, не менее

    24

    Нестабильность показаний установки за 24 ч непрерывной работы, %, не более

    5

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка на отказ, ч, не менее

    30000

    Срок службы, лет, не менее

    15


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
