Номер по Госреестру СИ: 67065-17
67065-17 Сканеры лазерные
(VZ-400, VZ-400i, VZ-1000, VZ-2000)
Назначение средства измерений:
Сканеры лазерные VZ-400, VZ-400i, VZ-1000, VZ-2000 (далее - сканеры)
предназначены для измерений расстояний по полученному в процессе сканирования массиву точек окружающих объектов.
Внешний вид.
Сканеры лазерные
Рисунок № 1
Внешний вид.
Сканеры лазерные
Рисунок № 2
Внешний вид.
Сканеры лазерные
Рисунок № 3
Внешний вид.
Сканеры лазерные
Рисунок № 4
Программное обеспечение
Сканеры имеют встроенное программное обеспечение (далее - ПО) «Firmware», а также ПО «RiSCAN PRO», устанавливаемое на персональный компьютер. Программное обеспечение предназначено для обеспечения взаимодействия узлов сканеров, сохранения и экспорта измеренных величин и импорта исходных данных, а также для обработки и визуализации полученных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
RiSCAN PRO |
Firmware |
Номер версии (идентификационный номер ПО), не ниже |
2.1.2 |
5.2.0 |
Цифровой идентификатор ПО |
66С23F82 |
- |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканера.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сканерам лазерным VZ-400, VZ-400i, VZ-1000, VZ-2000
Техническая документация «RIEGL Laser Measurement Systems GmbH», Австрия
Поверка
Поверкаосуществляется по документу МП АПМ 62-15 «Сканеры лазерные VZ-400, VZ-400i, VZ-1000, VZ-2000. Методика поверки», утвержденному ООО «Автопрогресс-М» «25» апреля 2016 года.
Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«RIEGL Laser Measurement Systems GmbH», Австрия
Адрес: Riedenburgstrasse 48, A-3580 Horn, Austria
Phone: +43-2982-4211
Fax: +43-2982-4210
E-mail: office@riegl.co.at
Заявитель
Общество с ограниченной ответственностью «АРТГЕО» (ООО «АРТГЕО») ИНН 7703725067Адрес: 142770, г. Москва, п. Сосенское, ул. Рябиновая, д. 1, корп. 2, офис 1 Тел.: +7 (495) 781-78-88
E-mail: info@art-geo.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1.
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Сканеры - приборы, принцип действия которых заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Конструктивно сканеры представляют собой металлический корпус, вмещающий лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота и электронный управляющий блок. Сканеры имеют встроенный компенсатор, который автоматически вносит поправки за отклонения сканеров.
Нижняя часть корпуса приспособлена для установки на штатив.
Управление сканерами может осуществляется как через сенсорный дисплей на корпусе прибора, так и внешние устройства, поддерживающие Wi-Fi и Web-Browser.
Общий вид сканеров лазерных VZ-400, VZ-400i, VZ-1000, VZ-2000 представлен на рисунках 1 - 4.
□
Рисунок 1 - Общий вид сканера лазерного
VZ-400

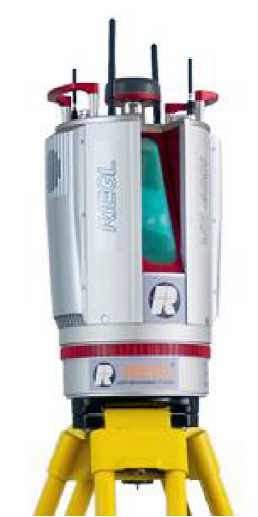

Рисунок 2 - Общий вид сканера лазерного
VZ-400i

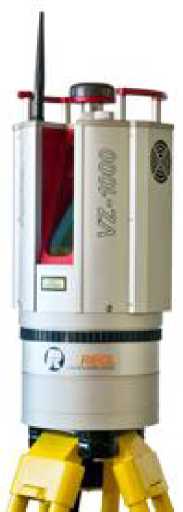

Рисунок 3 - Общий вид сканера лазерного VZ-1000
Рисунок 4 - Общий вид сканера лазерного VZ-2000
Пломбирование крепёжных винтов корпуса сканера не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Сканер лазерный VZ-400, VZ-400i, VZ-1000, VZ-2000 |
1 шт. | |
Транспортировочный кейс |
1 шт. | |
Блок питания 220В |
1 шт. | |
Интерфейсный кабель |
3 шт. | |
Адаптер для крепления внешних приемников ГНСС |
3 шт. | |
Клейкие отражательные марки (диаметром 50 мм) |
50 шт. | |
Набор плавких предохранителей |
1 шт. | |
Руководство по эксплуатации на русском языке |
1 экз. | |
Методика поверки |
МП АПМ 62-15 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||
Модификация |
VZ-400 |
VZ-400i |
VZ-1000 |
VZ-2000 |
Диапазон измерений расстояний, м: для отражающих поверхностей с коэффициентом диффузного отражения от 0,2 до 0,9 (в соответствии с ГОСТ 8.557-2007) - при частоте сканирования 50 кГц |
от 2,5 до 1050 | |||
- при частоте сканирования 70 кГц |
- |
- |
от 1,5 до 560 |
- |
- при частоте сканирования 100 кГц |
от 1,5 до 280 |
от 1,5 до 400 |
от 1,5 до 470 |
от 2,5 до 930 |
- при частоте сканирования 150 кГц |
- |
- |
от 1,5 до 380 |
- |
- при частоте сканирования 300 кГц |
от 1,5 до 160 |
от 1,5 до 230 |
от 1,5 до 270 |
от 2,5 до 500 |
- при частоте сканирования 550 кГц |
- |
- |
- |
от 2,5 до 370 |
- при частоте сканирования 600 кГц |
- |
от 1,5 до 160 |
- |
- |
- при частоте сканирования 1000 кГц |
- |
- |
- |
от 2,5 до 280 |
- при частоте сканирования 1200 кГц для отражающих поверхностей с коэффициентом диффузно- |
от 1,5 до 120 | |||
го отражения 0,9 и выше (в соответствии с ГОСТ 8.557-2007) - при частоте сканирования 50 кГц |
- |
- |
- |
от 2,5 до 2050 |
- при частоте сканирования 70 кГц |
- |
- |
от 1,5 до 1200 |
- |
- при частоте сканирования 100 кГц |
от 1,5 до 600 |
от 1,5 до 800 |
от 1,5 до 1000 |
от 2,5 до 1800 |
- при частоте сканирования 150 кГц |
- |
- |
от 1,5 до 800 |
- |
- при частоте сканирования 300 кГц |
от 1,5 до 350 |
от 1,5 до 480 |
от 1,5 до 450 |
от 2,5 до 1000 |
- при частоте сканирования 550 кГц |
- |
- |
- |
от 2,5 до 750 |
- при частоте сканирования 600 кГц |
- |
от 1,5 до 350 |
- |
- |
- при частоте сканирования 1000 кГц |
- |
- |
- |
от 2,5 до 580 |
- при частоте сканирования 1200 кГц |
- |
от 1,5 до 250 |
- |
- |
Г раницы допускаемой абсолютной погрешности измерений | ||||
расстояний (при доверительной вероятности 0,95), мм |
±2-(5+10-10-D) |
±2-(8+10-10-D) | ||
где D - измеряемое расстояние, мм | ||||
Допускаемое среднее квадратическое отклонение измерений расстояний, мм |
3+10 |
•10-6<D |
5+ |
10-10’6-D |
где D - измеряемое расстояние, мм |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||
Модификация |
VZ-400 |
VZ-400i |
VZ-1000 |
VZ-2000 |
Объем внутренней памяти, Гбайт |
32 |
256 |
32 |
64 |
Диапазон рабочих температур, °С |
от -20 до +40 | |||
Габаритные размеры, мм, не более: - диаметр |
180 |
206 |
200 |
196 |
- высота |
308 |
308 |
308 |
308 |
Масса, кг, не более |
9,6 |
9,7 |
9,8 |
9,9 |
