Номер по Госреестру СИ: 78906-20
78906-20 Сканеры лазерные
(RIEGL VZ-200, RIEGL VZ-2000i)
Внешний вид.
Сканеры лазерные
Рисунок № 1
Внешний вид.
Сканеры лазерные
Рисунок № 2
Внешний вид.
Сканеры лазерные
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 07.08.2025
Номер записи -
ID в реестре СИ - 1381155
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация RIGEL VZ-2000i, RIEGL VZ-2000i,
Производитель
Изготовитель - Фирма "RIEGL Laser Measurement Systems GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 5
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1356 от 2020.08.07 ПРИКАЗ. об утверждении типов СИ 30 шт
Наличие аналогов СИ: Сканеры лазерные (RIEGL VZ-200, RIEGL VZ-2000i)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "RIEGL Laser Measurement Systems GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39657-08 |
Система лазерная координатно-измерительная сканирующая авиационная, СР560-IS Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
41884-09 |
Система лазерная координатно-измерительная сканирующая авиационная, CP680-IS Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
47351-11 01.08.2016 |
Сканеры лазерные зеркальные, VQ-180 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
47482-11 15.08.2016 |
Сканеры лазерные зеркальные, VQ-250 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
47504-11 15.08.2016 |
Комплексы измерительные сканирующие, VMX-250 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
51535-12 |
Система лазерная координатно-измерительная сканирующая авиационная, CP680i-IS Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
56068-13 27.12.2018 |
Системы лазерные координатно-измерительные сканирующие, VZ-4000, VZ-6000 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
58358-14 29.08.2019 |
Дальномеры лазерные серии, RIEGL LD90 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
58359-14 29.08.2019 |
Дальномеры лазерные, RIEGL FG21 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
59970-15 24.02.2020 |
Сканеры лазерные авиационные, LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
60157-15 03.12.2024 |
Системы мобильного сканирования, Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
60857-15 |
Система лазерная координатно-измерительная сканирующая авиационная, CP780-IS Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
67065-17 24.03.2027 |
Сканеры лазерные, VZ-400, VZ-400i, VZ-1000, VZ-2000 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
77679-20 28.02.2025 |
Сканеры лазерные мобильные, RIEGL VMX-1HA, RIEGL VMX-2HA, RIEGL VMQ-1HA Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
78906-20 07.08.2025 |
Сканеры лазерные, RIEGL VZ-200, RIEGL VZ-2000i Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Сканеры лазерные (RIEGL VZ-200, RIEGL VZ-2000i)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 5 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Сканеры лазерные (RIEGL VZ-200, RIEGL VZ-2000i)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
27607 | 27607 |
Программное обеспечение
Сканеры имеют встроенное программное обеспечение (далее - ПО) «Firmware», а также ПО «RiSCAN PRO», устанавливаемое на персональный компьютер. Программное обеспечение предназначено для обеспечения взаимодействия узлов сканеров, сохранения и экспорта измеренных величин и импорта исходных данных, а также для обработки и визуализации полученных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблицах 1-3.
Таблица 1 - Идентификационные данные программного обеспечения, устанавливаемого на ПК
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование ПО |
RiSCAN PRO |
|
Номер версии (идентификационный номер ПО), не ниже |
2.7.1 |
|
Цифровой идентификатор ПО |
89ee7d149e414ad70c188fbb4e4860424416b102 |
|
Алгоритм вычисления цифрового идентификатора ПО |
SHA1 |
Таблица 2 - Идентификационные данные программного обеспечения сканера RIEGL VZ-200
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер ПО), не ниже |
190212 081639 VZ-200 18.05.23.2 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Таблица 3 - Идентификационные данные программного обеспечения сканера RIEGL VZ-2000i
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер ПО), не ниже |
190211 141117 VZ- 2000i 18.10.3.6 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканера.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сканерам лазерным RIEGL VZ-200, RIEGL VZ-2000i
Техническая документация «RIEGL Laser Measurement Systems GmbH», Австрия
Поверка
Поверка осуществляется по документу МП АПМ 21-18 «Сканеры лазерные RIEGL VZ-200, RIEGL VZ-2000i. Методика поверки», утвержденной ООО «Автопрогресс-М» «13» января 2020 года.Основные средства поверки:
- рабочий эталон 2-го разряда согласно Государственной поверочной схеме для коорди -натно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодально-мер (электронный тахеометр).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«RIEGL Laser Measurement Systems GmbH», Австрия
Адрес: Riedenburgstrasse 48, A-3580 Horn, Austria
Тел.: +43-2982-4211 факс: +43-2982-4210
E-mail: office@riegl.co.at
Заявитель
Общество с ограниченной ответственностью «АРТГЕО» (ООО «АРТГЕО»)
ИНН 7703725067
Адрес: 117342, г. Москва, ул. Бутлерова, д. 17Б, этаж 2, помещение XI, комната 60ж, офис 6
Тел.: +7 (495) 781-78-88
E-mail: info@art-geo.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия сканеров заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Конструктивно сканеры представляют собой металлический корпус, вмещающий лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота и электронный управляющий блок. Сканеры имеют встроенный компенсатор, который автоматически вносит поправки при отклонении сканеров от горизонта.
Нижняя часть корпуса приспособлена для установки на штатив.
Управление сканерами может осуществляется как через сенсорный дисплей на корпусе прибора, так и внешние устройства, поддерживающие Wi-Fi и Web-Browser.
Сканеры выпускаются в двух модификациях: RIEGL VZ-200, RIEGL VZ-2000i, которые различаются между собой количеством режимов частоты сканирования и диапазоном измерений расстояний.
Общий вид сканеров представлен на рисунках 1 - 2. Общий вид идентификационной таблички указан на рисунке 3

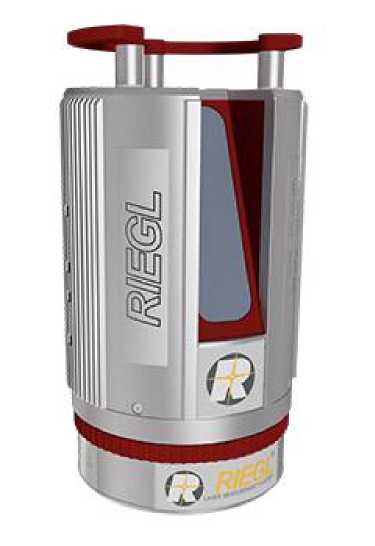

Рисунок 1 - Общий вид сканера лазерного RIEGL VZ-200

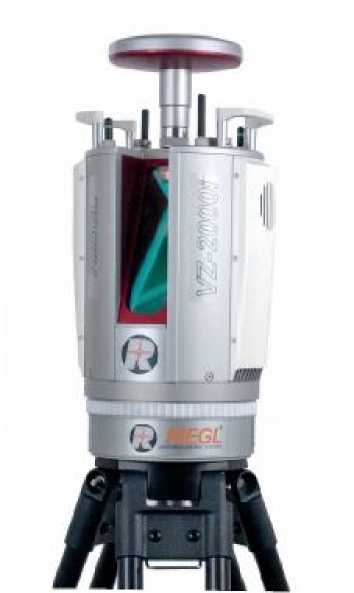

Рисунок 2 - Общий вид сканера лазерного RIEGL VZ-2000i

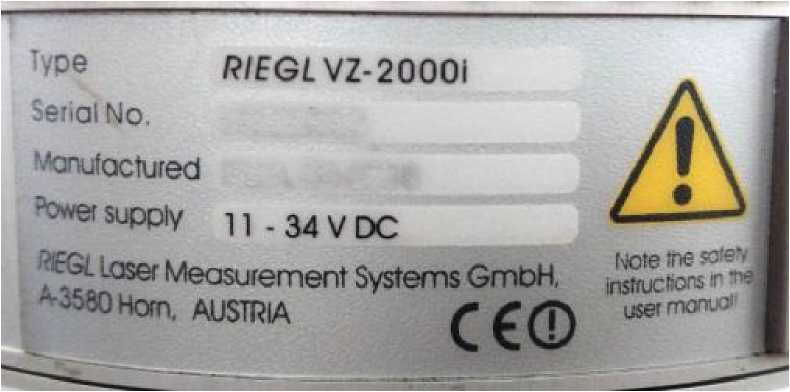

Рисунок 3 - Общий вид типовой маркировки (заводской таблички) сканеров
Пломбирование крепёжных винтов корпуса сканера не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Сканер лазерный (модификация в зависимости от заказа потребителя) |
- |
1 шт. |
|
Транспортировочный кейс |
1 шт. | |
|
Блок питания 220В |
1 шт. | |
|
Интерфейсный кабель |
3 шт. | |
|
Адаптер для крепления внешних приемников ГНСС |
3 шт. | |
|
Клейкие отражательные марки (диаметром 50 мм) |
50 шт. | |
|
Набор плавких предохранителей |
1 шт. | |
|
Руководство по эксплуатации на русском языке |
1 экз. | |
|
Методика поверки |
МП АПМ 21-18 |
1 экз. |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
RIEGL VZ-200 |
RIEGL VZ-2000i |
|
Диапазон измерений углов, :
|
от 0 до 360 от -45 до +65 |
от 0 до 360 от -40 до +60 |
|
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " |
±14,4 | |
|
Диапазон измерений расстояний, м:
|
от 1,5 до 280,0 от 1,5 до 750,0 |
от 2,0 до 1300,0 от 2,0 до 2500,0 |
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм |
±2<5+1040-6^D) где D - измеряемое расстояние, мм | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
RIEGL VZ-200 |
RIEGL VZ-2000i |
|
Режимы сканирования (частота), кГц |
300, 600, 900, 1200 |
50, 100, 300, 600, 1200 |
|
Лазерное излучение:
|
1550 1 |
1550 1 |
|
Угловое поле сканирования, °:
|
от 0 до 360 от -45 до +65 |
от 0 до 360 от -40 до +60 |
|
Диапазон рабочих температур, °С |
от -10 до +45 |
от -20 до +40 |
|
Габаритные размеры, мм, не более:
|
180 308 |
206 308 |
|
Масса, кг, не более |
9,4 |
9,8 |
