Номер по Госреестру СИ: 58358-14
58358-14 Дальномеры лазерные серии
(RIEGL LD90)
Назначение средства измерений:
Дальномеры лазерные серии RIEGL LD90 предназначены для измерения расстояний при создании обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах, а также при выполнении кадастровых и землеустроительных работ.

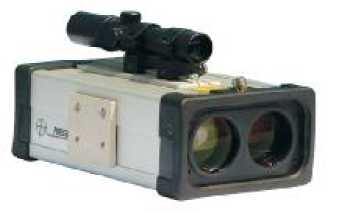

Внешний вид.
Дальномеры лазерные серии
Рисунок № 1

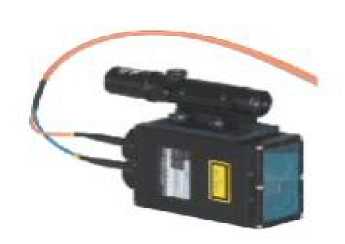

Внешний вид.
Дальномеры лазерные серии
Рисунок № 2
