Номер по Госреестру СИ: 59970-15
59970-15 Сканеры лазерные авиационные
(LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1)
Внешний вид.
Сканеры лазерные авиационные
Рисунок № 1
Внешний вид.
Сканеры лазерные авиационные
Рисунок № 2
Внешний вид.
Сканеры лазерные авиационные
Рисунок № 3
Внешний вид.
Сканеры лазерные авиационные
Рисунок № 4
Внешний вид.
Сканеры лазерные авиационные
Рисунок № 5
Внешний вид.
Сканеры лазерные авиационные
Рисунок № 6
Внешний вид.
Сканеры лазерные авиационные
Рисунок № 7
Внешний вид.
Сканеры лазерные авиационные
Рисунок № 8
Внешний вид.
Сканеры лазерные авиационные
Рисунок № 9
Программное обеспечение
Сканеры лазерные авиационные имеют программное обеспечение «RiPROCESS», используемое для управления процессом сканирования, обеспечивающее взаимодействие частей прибора, обработку, сохранение и экспорт измеренных величин.
Идентификационные данные прог |
раммного обеспечения: | |||
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
RiPROCESS |
RiPROCESS. ехе |
1.6 |
7F4168D5 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус систем лазерных авиационных.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Сканеры лазерные авиационные LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сканерам лазерным авиационным LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1
1. Техническая документация «RIEGL Laser Measurement Systems GmbH», Австрия.
Поверка
Поверкаосуществляется по МП АПМ 06-14 «Сканеры лазерные авиационные LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1. Методика поверки», утвержденной ГЦИ СИ ООО «Автопрогресс-М» в ноябре 2014 года.
Перечень основного оборудования необходимого для поверки:
- аппаратура геодезическая спутниковая GPS / ГЛОНАСС с погрешностью ( СКП) измере -ния координат точек земной поверхности не более 10 мм.
Изготовитель
«RIEGL Laser Measurement Systems GmbH», Австрия Riedenburgstrasse 48, A-3580 Horn, Austria Phone: +43-2982-4211 Fax: +43-2982-4210E-mail: office@riegl.co.at
Лист № 7 Всего листов 7
Заявитель
ООО «АртГео»
119334, г.Москва, ул. Вавилова, д.5/3, оф. 116
Тел.: +7 (495) 781-78-88
E-mail: info@art-geo.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип действия сканеров основан на реализации в динамике полярного метода измерения координат точек в пространстве.
Конструктивно, сканеры состоят из сканирующего блока, электронного блока и управляющего блока. Сканирующий блок представляет собой лазерный импульсный дальномер, с оптико-механическим приводом отклонения лазерного излучения, помещенный в алюминиевый корпус с оптическим иллюминатором со встроенной инерциальной системой IMS. Электронный блок управляет работой сканера и состоит из следующих подсистем: GPS/ГЛОНАСС-приемника, стабилизированного источника постоянного тока, контролера лазера, быстродействующего счетчика времени, генератора управляющих сигналов, регистратора данных датчика положения угла сканирования, вычислительного процессора местоположения авиационного носителя (широта, долгота высота) и его ориентации (углы крена, тангажа, курса) и регистратора информации на жестких сменных дисках. Управляющий блок состоит из дисплея и клавиатуры, которые с помощью держателей устанавливаются в горизонтальное или вертикальное положение.
Выпускаемые модели имеют следующие особенности:
-
- LMS-Q160 - лёгкий малогабаритный сканер, специально разработанный для сканирования и обнаружения целей с очень малым поперечным сечением, например, проводов, тонких ветвей и т.п.;
-
- LMS-Q240i - сканер универсального назначения; применяется для площадного сканирования;
-
- LMS-Q680i - сканер универсального назначения; применяется для площадного сканирования и сканирования городских территорий
-
- LMS-Q780 - сканер универсального назначения; применяется для площадного сканирования;
-
- LMS-Q1560 - сканер универсального назначения; применяется для площадного сканирования, сканирования городских территорий, сканирования по льду и снегу, сканирования границ водных объектов, а также коридорного сканирования.
-
- VQ-380i - сканер средней дальности с большим угловым полем сканирования (100°); применяется для коридорного сканирования;
-
- VQ-480i - сканер средней дальности, специально разработанный для коридорного сканирования и сканирования городских территорий;
-
- VQ-480-U - лёгкий малогабаритный сканер, может размещаться на дельтапланах, гирокоптерах, сверхлегких самолетах, а также на прочих беспилотных летательных аппаратах; применяется для сканирования железных и автомобильных дорог, трубопроводов, линий электропередач, открытых карьеров;
-
- VQ-580 - высокоскоростной сканер, специально разработанный для проведения сканирования по льду и снегу;
-
- VQ-820-G - сканер, специально разработанный для проведения сканирования дна морей, рек и озер и прочих водных объектов, также подходит для комбинированной гидрографической съёмки и съемки суши;
- VUX-1 - лёгкий малогабаритный сканер, специально разработанный для применения на беспилотных дистанционно управляемых летательных аппаратах; применяется для сканирования железных и автомобильных дорог, трубопроводов, линий электропередач, рек, береговых линий, городских территорий, открытых карьеров, а также для мониторинга строительных площадок.
LMS-Q160

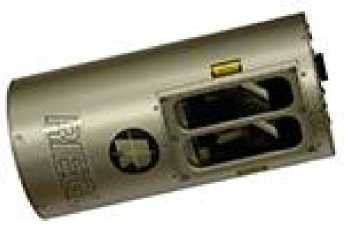

LMS-Q240i

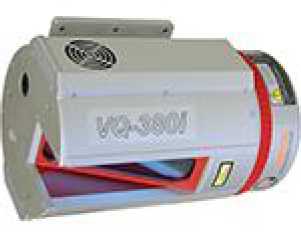

VQ-380i

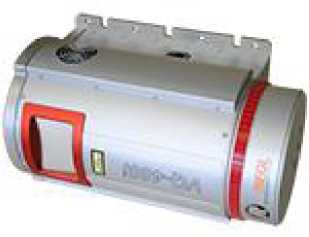

VQ-480i, VQ-480-U

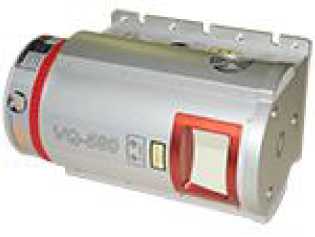

VQ-580
LMS-Q680i, LMS-Q780
VQ-820-G
LMS-Q1560
VUX-1
Наименование характеристики |
Значение характеристики | |
Модель |
LMS-Q160 |
LMS-Q240i-60 LMS-Q240i-80 |
Диапазон измерений координат точек земной поверхности, м: |
(2 - 200)1) |
53 53 1 1 О о |
Допускаемая средняя квадратическая погрешность измерений координат точек земной поверхности, мм: |
20 | |
Угловое поле сканирования, ...°, не менее: |
±40 / ±304) | |
Напряжение питания источника постоянного тока, В: |
18 - 32 | |
Класс лазера |
1 | |
Диапазон рабочих температур, °C: |
от минус 10 до плюс 50 | |
Габаритные размеры (Диаметр х В), не более: |
170х350 |
180х374 |
Масса, кг, не более: |
4,6 |
7,0 |
1) - измерения на поверхность с коэффициентом отражения от 0,1 и выше (в соответствии с ГОСТ
28).557-2007)
-
2) - измерения на поверхность с коэффициентом отражения от 0,2 до 0,8 (в соответствии с ГОСТ
38).557-2007)
-
3) - измерения на поверхность с коэффициентом отражения от 0,8 и выше (в соответствии с ГОСТ
48).557-2007)
-
4) - только для LMS-Q240i-60
Наименование характеристики
Значение характеристики
Модель
LMS-Q680i
LMS-Q780
LMS-Q1560
Диапазон измерений координат точек земной поверхности, м: для отражающих поверхностей с коэффициентом отражения от 0,2 до 0,6 (в соответствии с ГОСТ 8.5572007)
- при частоте сканирования 80 кГц
30 - 2000
- при частоте сканирования 100 кГц
-
50 - 4100
-
- при частоте сканирования 200 кГц
30 - 1350
50 - 3500
50 - 4100
- при частоте сканирования 300 кГц
30 - 1150
50 - 3000
-
- при частоте сканирования 400 кГц
30 - 1000
50 - 2700
50 - 3500
- при частоте сканирования 600 кГц
-
-
50 - 3000
- при частоте сканирования 800 кГц
-
-
50 - 2700
для отражающих поверхностей с коэффициентом отражения от 0,6 и выше (в соответствии с
ГОСТ 8.557-2007)
- при частоте сканирования 80 кГц
30 - 3000
- при частоте сканирования 100 кГц
-
50 - 5800
-
- при частоте сканирования 200 кГц
30 - 2200
50 - 5100
50 - 5800
- при частоте сканирования 300 кГц
30 - 1850
50 - 4500
-
- при частоте сканирования 400 кГц
30 - 1650
50 - 4100
50 - 5100
- при частоте сканирования 600 кГц
-
-
50 - 4500
- при частоте сканирования 800 кГц
-
-
50 - 4100
Допускаемая средняя квадратическая погрешность измерений координат точек земной поверхности,
мм:
20
Угловое поле сканирования, ...°, не менее:
±30
Напряжение питания источника постоянного тока, В:
18 - 32
Класс лазера:
3R
3B
Диапазон рабочих температур, °C:
от 0 до плюс 40
от минус 5 до плюс
40
от 0 до плюс 40
Г абаритные размеры (Д х Ш х В), не более:
480 х 212 х 229
480 х 212 х 279
444 х 444 х 718
Масса, кг, не более:
17,5
20,0
67,0
Наименование характеристики
Значение характеристики
Модель
VQ-380i
VQ-480i
VQ-480-U
Диапазон измерений координат точек земной поверхности, м: для отражающих поверхностей с коэффициентом отражения от 0,2 до 0,6 (в соответствии с ГОСТ 8.557-2007)
-
- при частоте сканирования 50 кГц
-
- при частоте сканирования 70 кГц
-
- при частоте сканирования 100 кГц
-
- при частоте сканирования 200 кГц
-
- при частоте сканирования 300 кГц
-
- при частоте сканирования 400 кГц
-
- при частоте сканирования 550 кГц для отражающих поверхностей с коэффициентом отражения от 0,6 и выше (в соответствии с ГОСТ 8.557-2007)
-
- при частоте сканирования 50 кГц
-
- при частоте сканирования 70 кГц
-
- при частоте сканирования 100 кГц
-
- при частоте сканирования 200 кГц
-
- при частоте сканирования 300 кГц
-
- при частоте сканирования 400 кГц
-
- при частоте сканирования 550 кГц
10 - 850
10 - 700
10 - 500
10 - 450
10 - 350
10 - 300
10 - 1400
10 - 1200
10 - 850
10 - 700
10 - 650
10 - 550
10 - 1300
10 - 950
10 - 650
10 - 550
10 - 500
10 - 400
10 - 2100
10 - 1550
10 - 1100
10 - 950
10 - 800
10 - 700
10 - 950
10 - 650
10 - 500
10 - 400
10 - 350
10 - 300
10 - 1500
10 - 1100
10 - 800
10 - 650
10 - 600
10 - 500
Допускаемая средняя квадратическая погрешность измерений координат точек земной поверхности, мм:
25
20
25
Угловое поле сканирования, ...°, не менее:
от минус 40 до плюс 60
±30
Напряжение питания источника постоянного тока, В:
18 - 32
12 - 32
Класс лазера:
1
Диапазон рабочих температур, °C:
от минус 10 до плюс 40
от 0 до плюс 40
Г абаритные размеры (Д х Ш х В) или (Диаметр х В), не более:
294,5 х 198 х 185
360,5 х 206 х 219
183 х348
Масса, кг, не более:
7,1
11,5
7,5
Наименование характеристики
Значение характеристики
Модель
VQ-820-G
Диапазон измерений координат точек земной поверхности, м:
(10 - 1500)1)
(10 - 2500)2)
Допускаемая средняя квадратическая погрешность измерений координат точек земной поверхности, мм:
25
Угловое поле сканирования, ...°, не менее:
±30
Напряжение питания источника постоянного тока, В:
18 - 32
Класс лазера:
3B
Диапазон рабочих температур, °C:
от плюс 10 до плюс 50
Габаритные размеры (Д х Ш х В), не более:
-
- сканирующей головки
-
- блока лазеров
360 х 232 х 279
323 х 270 х 94
Масса, кг, не более:
-
- сканирующей головки
-
- блока лазеров
16,0
9,5
-
) - измерения на поверхность с коэффициентом отражения от 0,2 до 0,8 (в соответствии с 2Г)ОСТ 8.557-2007)
2) - измерения на поверхность с коэффициентом отражения от 0,8 и выше (в соответствии с ГОСТ 8.557-2007)
Наименование характеристики |
Значение характеристики | |
Модель |
VQ-580 |
VUX-1 |
Диапазон измерений координат точек земной поверх- | ||
ности, м: | ||
для отражающих поверхностей с коэффициентом отражения от 0,2 до 0,6 (в соответствии с ГОСТ 8.557-2007) - при частоте сканирования 50 кГц |
10 - 1500 |
5 - 550 |
- при частоте сканирования 100 кГц |
10 - 1100 |
- |
- при частоте сканирования 150 кГц |
10 - 900 |
5 - 400 |
- при частоте сканирования 200 кГц |
10 - 800 |
5 - 280 |
- при частоте сканирования 300 кГц |
10 - 650 |
5 - 230 |
- при частоте сканирования 380 кГц |
10 - 600 |
5 - 200 |
- при частоте сканирования 550 кГц |
- |
5 - 170 |
для отражающих поверхностей с коэффициентом отражения от 0,6 и выше (в соответствии с ГОСТ 8.557-2007) - при частоте сканирования 50 кГц |
10 - 2350 |
5 - 920 |
- при частоте сканирования 100 кГц |
10 - 1750 |
- |
- при частоте сканирования 150 кГц |
10 - 1500 |
5 - 660 |
- при частоте сканирования 200 кГц |
10 - 1300 |
5 - 480 |
- при частоте сканирования 300 кГц |
10 - 1100 |
5 - 400 |
- при частоте сканирования 380 кГц |
10 - 1000 |
5 - 350 |
- при частоте сканирования 550 кГц |
- |
5 - 300 |
Допускаемая средняя квадратическая погрешность измерений координат точек земной поверхности, мм: |
25 |
10 |
Угловое поле сканирования, ...°, не менее: |
±30 |
±165 |
Напряжение питания источника постоянного тока, В: |
18 - 32 |
11 - 32 |
Класс лазера: |
3B |
1 |
Диапазон рабочих температур, °C: |
от минус 10 до плюс 40 |
от 0 до плюс 40 |
Г абаритные размеры (Д х Ш х В), не более: |
360,5 х 206 х 219 |
227 х 209 х 129 |
Масса, кг, не более: |
13,0 |
3,85 |
