Номер по Госреестру СИ: 58359-14
58359-14 Дальномеры лазерные
(RIEGL FG21)
Назначение средства измерений:
Дальномеры лазерные серии RIEGL FG21 предназначены для измерения расстояний и углов наклона относительно горизонта при создании обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах, а также при выполнении кадастровых и землеустроительных работ.

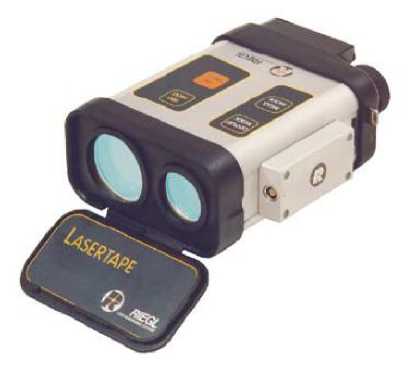

Внешний вид.
Дальномеры лазерные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномеров лазерных серии RIEGL FG21.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Дальномеры лазерные серии RIEGL FG21. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дальномерам лазерным серии RIEGL FG21
-
1. ГОСТ 53340-2009 «Приборы геодезические. Общие технические условия».
-
2. ГОСТ 19223-90 «Светодальномеры геодезические. Общие технические условия».
-
3. Техническая документация «RIEGL Laser Measurement Systems GmbH», Австрия.
Поверка
Поверкаосуществляется в соответствии с МП АПМ 08-14 «Дальномеры лазерные серии RIEGL FG21. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в июле 2014 г.
Перечень основного оборудования необходимого для поверки:
-
- светодальномер типа СТ 4 10/5 по ГОСТ 19223-90;
-
- квадрант оптический КО-60 ГОСТ 14967-80.
Изготовитель
«RIEGL Laser Measurement Systems GmbH», Австрия
A-3580 Horn, Riedenburgstrasse 48, Austria
Тел.: +43-2982-4211, факс: +43-2982-4210
E-mail: office@riegl.com.at
Заявитель
ООО «АРТГЕО»
119334, Москва, ул. Вавилова, д.5 , корп. 3
Тел./факс: +7 (495) 781-78-88
E-mail: info@art-geo.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип измерения расстояний дальномеров лазерных серии RIEGL FG21 основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.
Принцип измерения угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро Механическая Система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона дальномера меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдаётся на дисплей в виде угла наклона, в установленных единицах измерения.
Длина волны лазерного излучения - 0,9 мкм, класс 1 в соответствии с IEC 60825-1 «Безопасность лазерных изделий».
Нулевой (начальной) точкой отсчёта дальномеров лазерных серии RIEGL FG21 является нижний торец корпуса.
Результаты измерений выводятся на экран, вмонтированный в зрительную трубу, или экрана монитора ПК, подключаемого к дальномеру.
Конструктивно дальномеры лазерные серии RIEGL FG21 выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами лазерными серии RIEGL FG21 осуществляется при помощи встроенной 4-кнопочной клавиатуры.
Фотография общего вида дальномеров лазерных серии RIEGL FG21
Опломбирование узлов дальномеров серии RIEGL FG21 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Наименование |
Количество |
Дальномер лазерный |
1 |
Руководство по эксплуатации |
1 |
Методика поверки МП АПМ 08-14 |
1 |
Наименование характеристики |
Значение характеристики | ||
Модель |
FG21-HA |
FG21-LR | |
Режим измерения расстояний |
Режим измерения сверхдальних расстояний | ||
Диапазон измерений расстояний, м: | |||
- на диффузные поверхности с коэффициентом отражения свыше 0,8 (в соответствии с ГОСТ 8.5572007) |
2 - 600 |
5 - 1200 |
5 - 2000 |
- на диффузные поверхности с коэффициентом отражения от 0,1 до 0,8 (в соответствии с ГОСТ 8.5572007) |
2 - 400 |
5 - 800 |
5 - 1200 |
- на отражающую плёнку |
2 - 1000 |
5 - 2000 |
5 - 4000 |
Допускаемая средняя квадратическая погрешность измерений расстояний, мм: |
(50 + 20<D40’6) где D - |
(100 + 20<D40’6) измеряемое расстоя |
(200 + ^20<D40"6) [ние, мм |
Диапазон измерений углов наклона, ° |
от минус 30 до плюс 60 | ||
Допускаемая средняя квадратическая погрешность измерений углов наклона, ...° |
±0,2 | ||
Напряжение питания, В: |
10 - 14 | ||
Диапазон рабочих температур, °С: |
от минус 10 до плюс 50 | ||
Габаритные размеры (Д х Ш х В) мм, не более: |
185 x 120 x 60 | ||
Масса, кг, не более: |
1,45 |
