Сведения о средстве измерений: 47482-11 Сканеры лазерные зеркальные

Номер по Госреестру СИ: 47482-11
47482-11 Сканеры лазерные зеркальные
(VQ-250)

Назначение средства измерений:
Сканеры лазерные зеркальные VQ-250 (далее по тексту - сканеры) предназначены для измерений дальности и дальнейшего построения на основе результатов измерений двухмерной цифровой модели реальной поверхности сканируемого объекта.

сертификация программного обеспечения
Внешний вид. Сканеры лазерные зеркальные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Сканеры лазерные зеркальные
Рисунок № 1
Внешний вид. Сканеры лазерные зеркальные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Сканеры лазерные зеркальные
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 15.08.2016
Номер записи - 136355
ID в реестре СИ - 358755
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "RIEGL Laser Measurement Systems GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.

Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.

Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Сканеры лазерные зеркальные (VQ-250)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "RIEGL Laser Measurement Systems GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
39657-08

Система лазерная координатно-измерительная сканирующая авиационная, СР560-IS
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
2 года
41884-09

Система лазерная координатно-измерительная сканирующая авиационная, CP680-IS
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
2 года
47351-11
01.08.2016
Сканеры лазерные зеркальные, VQ-180
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
1 год
47482-11
15.08.2016
Сканеры лазерные зеркальные, VQ-250
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
1 год
47504-11
15.08.2016
Комплексы измерительные сканирующие, VMX-250
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
1 год
51535-12

Система лазерная координатно-измерительная сканирующая авиационная, CP680i-IS
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
2 года
56068-13
27.12.2018
Системы лазерные координатно-измерительные сканирующие, VZ-4000, VZ-6000
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
1 год
58358-14
29.08.2019
Дальномеры лазерные серии, RIEGL LD90
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
1 год
58359-14
29.08.2019
Дальномеры лазерные, RIEGL FG21
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
1 год
59970-15
24.02.2020
Сканеры лазерные авиационные, LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
МП
1 год
60157-15
03.12.2024
Системы мобильного сканирования, Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
МП
1 год
60857-15

Система лазерная координатно-измерительная сканирующая авиационная, CP780-IS
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
МП
1 год
67065-17
24.03.2027
Сканеры лазерные, VZ-400, VZ-400i, VZ-1000, VZ-2000
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
МП
1 год
77679-20
28.02.2025
Сканеры лазерные мобильные, RIEGL VMX-1HA, RIEGL VMX-2HA, RIEGL VMQ-1HA
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
МП
1 год
78906-20
07.08.2025
Сканеры лазерные, RIEGL VZ-200, RIEGL VZ-2000i
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
МП
1 год

Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет Сканеры лазерные зеркальные (VQ-250)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Сканеры лазерные зеркальные (VQ-250)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Тюменский ЦСМ
Тюменская область
22216 22216

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) сканеров представляет программный продукт «RiACQUIRE».

ПО обеспечивает функционирование сканеров в соответствии с назначением, а также протоколирование результатов измерений.

Основное окно программы содержит все основные панели программы, переключение между которыми осуществляется в стиле закладок. Меню основной панели содержит общие функции управления сканерами.

Меню программы содержит ряд пунктов, вызывающих панели настройки различных параметров ПО.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (иденти-фикацион-ный номер) программного обеспече

ния

Цифровой идентификатор программного обеспече

ния

(контрольная сумма исполняемого кода)

Алгоритм вычисления идентификатора программного обеспечения

RiACQUIRE

SW-GP-02-020-00

1.4.3

514b057917d698f724b28dc

81e3e9b07

md5

Влияние метрологически значимой части ПО на метрологические характеристики средства измерений не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО сканеров и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус сканера в виде наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Сканер лазерный зеркальный VQ-250. Руководство по эксплуатации.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к сканерам

Техническая документация фирмы-изготовителя.

Поверка

Поверка

осуществляется по документу «Инструкция. Сканеры лазерные зеркальные VQ-250 фирмы «RIEGL LASER MEASUREMENT SYSTEMS GmbH», Австрия. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 05 августа 2010 г.и руководителем ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 10 августа 2010 г.

Основные средства поверки:

  • - тахеометр электронный Trimble M3 (рег. № 32192-06), диапазон измерений угла от 0 до 360°, СКО измерений угла 3", диапазон измерений расстояния от 1,6 до 5000 м, СКО измерений расстояния в стандартном режиме (3 + 2-106-Д), где D - измеренное расстояние, мм;

  • - комплект мер диффузного отражения ОДО-3 (рег. № 29288-05), коэффициент отражения от 0,06 до 0,99, пределы допускаемой относительной погрешности ± 5 %;

  • - осциллограф цифровой запоминающий WaveSerfer 62Xs (рег. № 40910-09), полоса пропускания 600 МГц, пределы допускаемой абсолютной погрешности измерения временных интервалов (± (10*10'6 •Тизм), где Тизм - измеренное значение, с)

  • - линейка металлическая длиной 1 м по ГОСТ 427-75 с ц.д. 1 мм.


Изготовитель

Фирма «RIEGL LASER MEASUREMENT SYSTEMS GmbH», Австрия
Адрес: A-3580 Horn, Riedenburgstrasse 48, Austria
Телефон: +43-2982-4211, Факс.: +43-2982-4210
email: office@riegl.co.at, www.riegl.com

Заявитель

Общество с ограниченной ответственностью «ГеоПолигон» (ООО «ГеоПолигон») Юридический адрес:115035, г. Москва, Софийская Наб., д. 30 стр. 3
Почтовый адрес: 115191, г. Москва, Гамсоновский пер., д. 2 стр. 1
Телефон/факс: (495) 781-77-87

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное учреждение «32 Государственный научно - исследовательский испытательный институт Министерства обороны Российской Федерации»
(ГЦИ СИ ФГУ «32 ГНИИИ Министерства обороны России»).
141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: (495) 583 99 23
Факс: (495) 583-99-48

Конструктивно сканер выполнен в металлическом цилиндрическом корпусе, внутри которого размещены система зеркал и электронная аппаратура. Сканер устанавливается на транспортное средство.

Принцип измерения дальности основан на зависимости времени задержки отраженного зондирующего импульса, излученного сканером, от расстояния до объекта.

Сканирование лазерного луча в вертикальной плоскости осуществляется трехгранным вращающимся зеркалом, угловое положение которого измеряется с помощью цифрового энко-дера. Движение транспортного средства обеспечивает сканирование в горизонтальной плоскости.

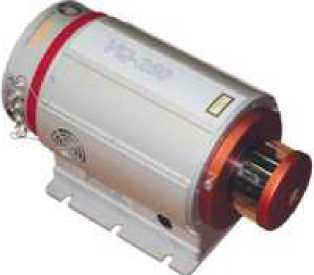

Внешний вид сканера приведен на рисунке 1.

Внешний вид. Сканеры лазерные зеркальные (VQ-250), http://oei-analitika.ru

Рисунок 1

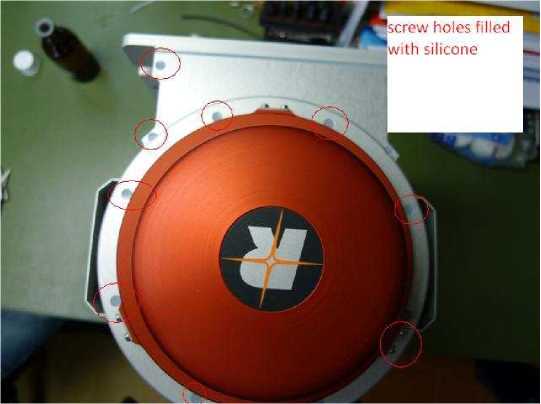

Схема пломбировки от несанкционированного доступа сканера приведены на рисунке 2. Примечание - кружками отмечены места пломбировки от несанкционированного досту-

па.

Внешний вид. Сканеры лазерные зеркальные (VQ-250), http://oei-analitika.ru

Рисунок 2


Комплект поставки включает:

  • - сканер лазерный зеркальный VQ-250 - 1 шт.;

  • - ПО на CD-диске - 1 шт.;

  • - упаковочная тара - 1 шт.;

  • - руководство по эксплуатации - 1 шт.;

  • - методика поверки - 1 шт.


сканеров приведены в таблице 2.

Таблица 2

Наименование параметра или характеристики

Значение характеристики

Диапазон измерений дальности, м:

для отражающих поверхностей с коэффициентом отражения от 0,8 до 0,99 (в соответствии с ГОСТ 8.557-91)

-при частоте сканирования 50 кГц

от 1,5 до 500

-при частоте сканирования 100 кГц

от 1,5 до 380

-при частоте сканирования 150 кГц

от 1,5 до 340

-при частоте сканирования 200 кГц

от 1,5 до 300

-при частоте сканирования 300 кГц

для отражающих поверхностей с коэффициентом отражения от 0,1 до 0,8 (в соответствии с ГОСТ 8.557-91):

от 1,5 до 200

-при частоте сканирования 50 кГц

от 1,5 до 180

-при частоте сканирования 100 кГц

от 1,5 до 130

-при частоте сканирования 150 кГц

от 1,5 до 110

-при частоте сканирования 200 кГц

от 1,5 до 100

-при частоте сканирования 300 кГц

от 1,5 до 75

Предел допускаемой средней квадратической погрешности изме-

10+10406<D,

рений дальности, мм

где D - значение измеряемого расстояния, мм

Диапазон угла сканирования в вертикальной плоскости

от 0 до 360°

Угловое разрешение, не более

0,001°

Габаритные размеры (ширина x высота x длина), мм, не более

192 x 218 x 376

Масса, кг, не более

11,0

Температура окружающего воздуха, °С

от минус 10 до 40

Напряжение питания постоянного тока, В

от 18 до 32

Потребляемая мощность, Вт, не более

170

Примечание - В сканере применяется лазер класса 1 по ГОСТ Р 50723-94 с длиной волны 1550 нм, длительностью импульса 3 нс.
