Номер по Госреестру СИ: 60157-15
60157-15 Системы мобильного сканирования
(Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ)
Назначение средства измерений:
Системы мобильного сканирования Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ предназначены для измерений расстояний по полученным в процессе движения пространственным координатам окружающих объектов.
Внешний вид.
Системы мобильного сканирования
Рисунок № 1
Внешний вид.
Системы мобильного сканирования
Рисунок № 2
Внешний вид.
Системы мобильного сканирования
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 03.12.2024
Номер записи -
ID в реестре СИ - 373407
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет данных, Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ, Riegl VMX-450,
Производитель
Изготовитель - Фирма "RIEGL Laser Measurement Systems GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№295 от 2015.03.13 Об утверждении типов средств измерений (ГР 60099-15 - 60164-15)
№2854 от 2019.12.03 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Системы мобильного сканирования (Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "RIEGL Laser Measurement Systems GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39657-08 |
Система лазерная координатно-измерительная сканирующая авиационная, СР560-IS Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
41884-09 |
Система лазерная координатно-измерительная сканирующая авиационная, CP680-IS Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
47351-11 01.08.2016 |
Сканеры лазерные зеркальные, VQ-180 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
47482-11 15.08.2016 |
Сканеры лазерные зеркальные, VQ-250 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
47504-11 15.08.2016 |
Комплексы измерительные сканирующие, VMX-250 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
51535-12 |
Система лазерная координатно-измерительная сканирующая авиационная, CP680i-IS Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
56068-13 27.12.2018 |
Системы лазерные координатно-измерительные сканирующие, VZ-4000, VZ-6000 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
58358-14 29.08.2019 |
Дальномеры лазерные серии, RIEGL LD90 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
58359-14 29.08.2019 |
Дальномеры лазерные, RIEGL FG21 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
59970-15 24.02.2020 |
Сканеры лазерные авиационные, LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
60157-15 03.12.2024 |
Системы мобильного сканирования, Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
60857-15 |
Система лазерная координатно-измерительная сканирующая авиационная, CP780-IS Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
67065-17 24.03.2027 |
Сканеры лазерные, VZ-400, VZ-400i, VZ-1000, VZ-2000 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
77679-20 28.02.2025 |
Сканеры лазерные мобильные, RIEGL VMX-1HA, RIEGL VMX-2HA, RIEGL VMQ-1HA Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
78906-20 07.08.2025 |
Сканеры лазерные, RIEGL VZ-200, RIEGL VZ-2000i Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Системы мобильного сканирования (Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| Восточно-Сибирский филиал ФГУП «ВНИИФТРИ» (RA.RU.311478) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Системы мобильного сканирования (Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы мобильного сканирования Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ программное обеспечение «RiPROCESS», используемое для управления процессом сканирования, обеспечивающее взаимодействие частей прибора, обработку, сохранение и экспорт измеренных величин.
|
Идентификационные данные прог |
раммного обеспечения: | |||
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
RiPROCESS |
RiPROCESS. ехе |
1.6 |
7F4168D5 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, а также наклейкой на корпус систем мобильного сканирования Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Системы мобильного сканирования Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам мобильного сканирования Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ1. Техническая документация «RIEGL Laser Measurement Systems GmbH», Австрия.
Поверка
Поверкаосуществляется по методике поверки МП АПМ 05-14 «Системы мобильного сканирования Riegl VMX-450, Riegl VMY-250, Riegl VmY-450, Riegl VMZ. Методика поверки», утвержденной ГЦИ СИ ООО «Автопрогресс-М» в ноябре 2014 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
-
- дальномер лазерный GLM250 VF; (1 - 250) м; СКП (1+0,05 -D-10’3) мм (Госреестр №. 44551-10).
Изготовитель
«RIEGL Laser Measurement Systems GmbH», Австрия
Riedenburgstrasse 48, A-3580 Horn, Austria
Phone: +43-2982-4211 Fax: +43-2982-4210
E-mail: office@riegl.co.at
Заявитель
ООО «АртГео»
119334, г. Москва, ул. Вавилова, д.5/3, оф. 116
Тел.: +7 (495) 781-78-88
E-mail: info@art-geo.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип действия систем мобильного сканирования Riegl VMX-450, Riegl VMY-250, Riegl VMY-450 основан на измерениях расстояний лазерными сканерами и дальнейшем построении трёхмерной модели сканируемого объекта в виде облака точек в собственной системе координат.
Конструктивно системы состоят из измерительного блока, который с помощью специального приспособления крепится на крыше автомобиля, и персонального компьютера, который располагается в салоне автомобиля.
Персональный компьютер, оснащенный специализированным программным обеспечением для удаленного доступа, соединён через кабель с модулем управления измерительным блоком.
Измерительный блок включает в себя:
-
- лазерный сканер VQ-250 или VQ-450 или VZ-400 или VZ-1000;
-
- GNSS-приемник Trimble BD-970 или Trimble BD-971
-
- модуль управления;
-
- модуль инерциальных измерений ориентации автомобиля Applanix AP15, AP20, AP50, AP60;
-
- датчики пройденного пути (одометры), закрепляемые на колесах автомобиля.
Общий вид систем мобильного сканирования
Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ

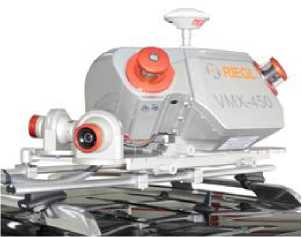

Riegl VMX-450

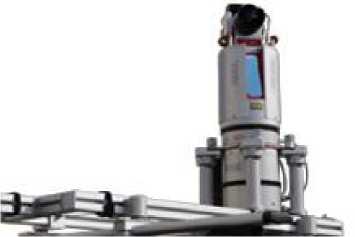

Riegl VMZ
Riegl VMY-250, Riegl VMY-450
Для защиты системы от несанкционированного вмешательства, которое может привести к искажению результатов измерений, предусмотрено пломбирование корпуса модуля управления.
|
Наименование |
Количество, шт. |
|
Лазерный сканер |
1 / 2 |
|
GN SS-приемник |
1 |
|
Модуль управления |
1 |
|
Модуль инерциальных измерений ориентации автомобиля |
1 |
|
Датчик пройденного пути (одометр) |
2 |
|
Цифровая фотокамера |
6 |
|
Персональный компьютер |
1 |
|
Программное обеспечение на компакт-диске |
4 |
|
Комплект для крепления измерительного блока на автомобиль |
1 |
|
Приспособление для крепления одометра на колесо |
2 |
|
Комплект соединительных кабелей |
1 |
|
Руководство по эксплуатации на русском языке |
1 |
|
Методика поверки МП АПМ 05-14 |
1 |
|
Наименование характеристики |
Значение характеристики |
|
Модель |
Riegl VMX-450 |
|
Модель и количество лазерных сканеров |
VQ-450 х 2 |
|
Диапазон измерения расстояний, м |
150 |
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм |
8 |
|
Напряжение питания, В |
от 11 до 15 |
|
Диапазон рабочих температур, °С |
от минус 10 до плюс 40 |
|
Относительная влажность окружающего воздуха при температуре 31 °С, %, не более |
80 |
|
Г абаритные размеры (Д х Ш х В), мм, не более:
|
737 х 456 х 485 778 x 515 x 120 560 x 455 x 265 |
|
Масса, кг, не более:
|
43 13 26 |
|
Средний срок службы, лет |
7 |
|
Наименование характеристики |
Значение характеристики | |
|
Модель |
Riegl VMY-250 |
Riegl VMY-450 |
|
Модель и количество лазерных сканеров |
VQ-250 х 1 |
VQ-450 х 1 |
|
Диапазон измерения расстояний, м: |
50 | |
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм |
8 | |
|
Напряжение питания, В |
от 18 до 32 | |
|
Диапазон рабочих температур, °С |
от минус 10 до плюс 40 | |
|
Относительная влажность окружающего воздуха при температуре 31 °С, %, не более |
80 |
|
Г абаритные размеры (Д х Ш х В), мм, не более: | |
|
- измерительный модуль |
460 х 549 х 588 |
|
- модуль крепления лазерных сканеров к крыше автомобиля |
800 х 640 х 8 |
|
Масса, кг, не более: | |
|
- измерительный модуль |
60 |
|
- модуль крепления лазерных сканеров к крыше автомобиля |
10 |
|
Средний срок службы, лет |
7 |
|
Наименование характеристики |
Значение характеристики | |
|
Модель |
RieglА |
TMZ |
|
Модель и количество лазерных сканеров |
VZ-400 х 1 |
VZ-1000 х 1 |
|
Диапазон измерения расстояний, м |
100 | |
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм |
5 |
8 |
|
Напряжение питания, В |
от 11 до 32 | |
|
Диапазон рабочих температур, °С |
от минус 20 до плюс 40 | |
|
Относительная влажность окружающего воздуха при температуре 31 °С, %, не более |
80 | |
|
Г абаритные размеры (Д х Ш х В), мм, не более:
|
350 х 350 х 725 1110 x 1518 х 41 | |
|
Масса, кг, не более:
|
18 23 | |
|
Средний срок службы, лет |
7 | |
