Номер по Госреестру СИ: 47504-11
47504-11 Комплексы измерительные сканирующие
(VMX-250)
Назначение средства измерений:
Комплексы измерительные сканирующие VMX-250 (далее по тексту - комплексы) предназначены для измерений дальности и дальнейшего построения на основе результатов измерений трёхмерной цифровой модели поверхности сканируемого объекта.
Внешний вид.
Комплексы измерительные сканирующие
Рисунок № 1
Внешний вид.
Комплексы измерительные сканирующие
Рисунок № 2
Программное обеспечение
Метрологически значимую часть программного обеспечения (ПО) комплексов представляют программные продукты «RiACQUIRE», «RiPROCESS», «RiWORLD».
ПО обеспечивает функционирование комплексов в соответствии с назначением, а также протоколирование результатов измерений.
Основное окно программы содержит все основные панели программы, переключение между которыми осуществляется в стиле закладок. Меню основной панели содержит общие функции управления комплексом.
Меню программы содержит ряд пунктов, вызывающих панели настройки различных параметров ПО.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (иден-тификаци-онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления иден-тификато-ра ПО |
RiACQUIRE |
SW-GP-02-020-00 |
1.4.3 |
514b057917d698f724 b28dc81e3e9b07 |
md5 |
RiPROCESS |
SW-GP-02-023-00 |
1.4.14 |
24415eb0ca48e1fcd4b 35830bc5902a6 |
md5 |
RiWORLD |
SW-GP-02-025-00 |
4.3.7 |
f2fb5fb32ebcc439cda 400dcf1ab798f |
md5 |
Влияние метрологически значимой части ПО на метрологические характеристики комплекса не выходит за пределы согласованного допуска.
Лист № 3 Всего листов 5 Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаизмерений наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус блока управления комплекса в виде наклейки.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Комплекс измерительный сканирующий VMX-250. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительным сканирующим VMX-250ГОСТ 19223-90. Светодальномеры геодезические. Общие технические условия. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу «Инструкция. Комплексы измерительные сканирующие VMX250 фирмы «RIEGL LASER MEASUREMENT SYSTEMS GmbH», Австрия. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 5 августа 2010 г. и руководителем ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 18 августа 2010 г.
Основные средства поверки:
-
- тахеометр электронный Trimble M3 (рег. № 32192-06), диапазон измерений угла от 0 до 360°, пределы допускаемого СКО измерений угла 3", диапазон измерений расстояния от 1,6 до 5000 м, пределы допускаемого СКО измерений расстояния в стандартном режиме (3 + 2-10-6-D), где D - измеренное расстояние, мм;
-
- комплект мер диффузного отражения ОДО-3 (рег. № 29288-05), коэффициент отражения от 0,06 до 0,99, пределы допускаемой относительной погрешности ± 5 %;
-
- осциллограф цифровой запоминающий WaveSerfer 62Xs (рег. № 40910-09), полоса пропускания 600 МГц, пределы допускаемой абсолютной погрешности измерений временных интервалов ± (1040'6 •Тизм, где Тизм - измеренное значение, с);
-
- линейка металлическая длиной 1 м по ГОСТ 427-75 с ц.д. 1 мм.
Изготовитель
Фирма «RIEGL LASER MEASUREMENT SYSTEMS GmbH», Австрия
Адрес: A-3580 Horn, Riedenburgstrasse 48, Austria
Телефон: +43-2982-4211, Факс.: +43-2982-4210
email: office@riegl.co.at, www.riegl.com
Заявитель
Общество с ограниченной ответственностью ООО «ГеоПолигон»
(ООО «ГеоПолигон»)
Юридический адрес:115035, г. Москва, Софийская Наб., д. 30 стр. 3
Почтовый адрес: 115191, г. Москва, Гамсоновский пер., д. 2 стр. 1 Телефон/факс: (495) 781-77-87
Лист № 5 Всего листов 5
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное учреждение «32 Государственный научно - исследовательский испытательный институт Министерства обороны Российской Федерации»
(ГЦИ СИ ФГУ «32 ГНИИИ Министерства обороны России»). 141006, Московская область, г. Мытищи, ул. Комарова, 13 Телефон: (495) 583 99 23
Факс: (495) 583-99-48
Конструктивно комплекс состоит из измерительного блока и блока управления.
Измерительный блок выполнен в металлическом корпусе, объединяющем в себе два сканера лазерных зеркальных VQ-250 (далее - сканеры VQ-250).
Блок управления совместно с компьютером, размещенные в салоне транспортного средства, осуществляет сбор измерительной информации и управление комплексом.
Комплекс устанавливается на транспортное средство.
Принцип действия комплексов основан на измерении расстояния сканерами VQ-250 и дальнейшем построении трёхмерной модели сканируемого объекта в виде облака точек в собственной системе координат.
Сканирование осуществляется с помощью системы зеркал сканеров, направляющих лазерное излучение на объект. Вращение призм сканеров обеспечивает сканирование в вертикальной плоскости. Движение транспортного средства обеспечивает сканирование в горизонтальной плоскости.

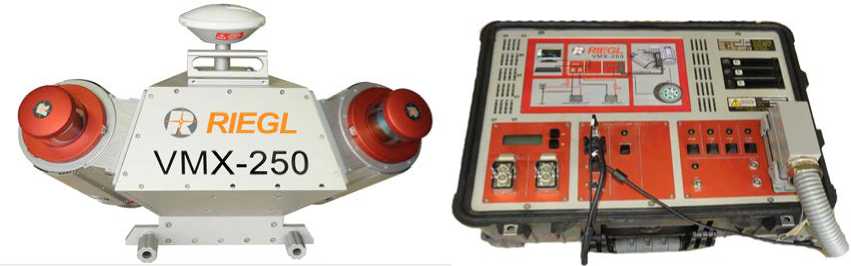

Внешний вид комплекса приведен на рисунках 1а (измерительный блок), 1б (блок управления).
Рисунок 1б
Рисунок 1а

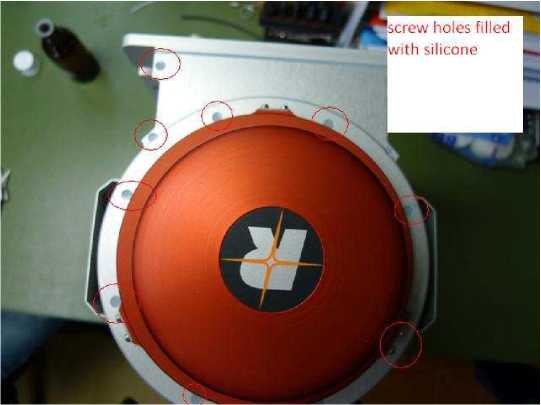

Лист № 2 Всего листов 5 Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Рисунок 2
Примечание - кружками отмечены места пломбировки от несанкционированного доступа.
комплексов приведены в таблице 2.
Таблица 2
Наименование параметра или характеристики |
Значение характеристики |
Диапазон измерений дальности, м: для отражающих поверхностей с коэффициентом отражения от 0,8 до 0,99 (в соответствии с ГОСТ 8.557-91): -при частоте сканирования 100 кГц |
от 1,5 до 500 |
-при частоте сканирования 200 кГц |
от 1,5 до 380 |
-при частоте сканирования 300 кГц |
от 1,5 до 340 |
-при частоте сканирования 400 кГц |
от 1,5 до 300 |
-при частоте сканирования 600 кГц для отражающих поверхностей с коэффициентом отражения от |
от 1,5 до 200 |
0,1 до 0,8 (в соответствии с ГОСТ 8.557-91): -при частоте сканирования 100 кГц |
от 1,5 до 180 |
-при частоте сканирования 200 кГц |
от 1,5 до 130 |
-при частоте сканирования 300 кГц |
от 1,5 до 110 |
-при частоте сканирования 400 кГц |
от 1,5 до 100 |
-при частоте сканирования 600 кГц |
от 1,5 до 75 |
Предел допускаемой средней квадратической погрешности изме- |
10+1040’6<D, |
рений дальности, мм |
где D - значение измеряемо- |
го расстояния, мм | |
Габаритные размеры (длина x ширина x высота), мм, не более: - измерительный блок |
721 x 380 x 462 |
- блок управления |
560 x 455 x 265 |
Масса, кг, не более - измерительный блок |
39,0 |
- блок управления |
18,0 |
Температура окружающего воздуха, °С - измерительный блок |
от минус 10 до 40 |
- блок управления |
от 0 до 50 |
Напряжение питания постоянного тока, В |
от 11 до 15 |
Потребляемая мощность, Вт, не более |
500 |
Примечание - В сканерах VQ-250 применяется лазер класса 1 по ГОСТ Р 50723-94 с
длиной волны 1550 нм, длительностью импульса 3 нс.
