Номер по Госреестру СИ: 77679-20
77679-20 Сканеры лазерные мобильные
(RIEGL VMX-1HA, RIEGL VMX-2HA, RIEGL VMQ-1HA)
Назначение средства измерений:
Сканеры лазерные мобильные RIEGL VMX-1HA, RIEGL VMX-2HA, RIEGL VMQ-1HA (далее - сканеры) предназначены для измерений расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов по их цифровому изображению.
Внешний вид.
Сканеры лазерные мобильные
Рисунок № 1
Внешний вид.
Сканеры лазерные мобильные
Рисунок № 2
Внешний вид.
Сканеры лазерные мобильные
Рисунок № 3

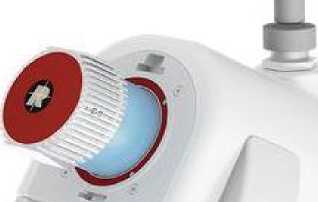

Внешний вид.
Сканеры лазерные мобильные
Рисунок № 4

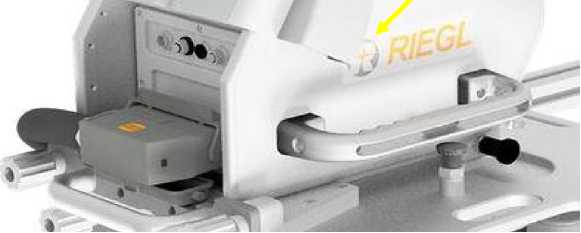

Внешний вид.
Сканеры лазерные мобильные
Рисунок № 5
Общие сведения
Дата публикации - 01.04.2020
Срок свидетельства - 28.02.2025
Номер записи - 176549
ID в реестре СИ - 1140667
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
RIEGL VMX-1HA,
Производитель
Изготовитель - Фирма "RIEGL Laser Measurement Systems GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№433 от 2020.03.03 Приказ об утверждении типов средств измерений
Наличие аналогов СИ: Сканеры лазерные мобильные (RIEGL VMX-1HA, RIEGL VMX-2HA, RIEGL VMQ-1HA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
77679-20 Сканеры лазерные мобильные (RIEGL VMX-1HA, RIEGL VMX-2HA, RIEGL VMQ-1HA) Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
64259-16 Системы мобильного сканирования (АГМ-МС7) ООО "АГМ Системы" (РОССИЯ г.Краснодар) |
Все средства измерений ООО "АГМ Системы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39657-08 |
Система лазерная координатно-измерительная сканирующая авиационная, СР560-IS Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
41884-09 |
Система лазерная координатно-измерительная сканирующая авиационная, CP680-IS Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
47351-11 01.08.2016 |
Сканеры лазерные зеркальные, VQ-180 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
47482-11 15.08.2016 |
Сканеры лазерные зеркальные, VQ-250 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
47504-11 15.08.2016 |
Комплексы измерительные сканирующие, VMX-250 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
51535-12 |
Система лазерная координатно-измерительная сканирующая авиационная, CP680i-IS Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
56068-13 27.12.2018 |
Системы лазерные координатно-измерительные сканирующие, VZ-4000, VZ-6000 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
58358-14 29.08.2019 |
Дальномеры лазерные серии, RIEGL LD90 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
58359-14 29.08.2019 |
Дальномеры лазерные, RIEGL FG21 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
59970-15 24.02.2020 |
Сканеры лазерные авиационные, LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
60157-15 03.12.2024 |
Системы мобильного сканирования, Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
60857-15 |
Система лазерная координатно-измерительная сканирующая авиационная, CP780-IS Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
67065-17 24.03.2027 |
Сканеры лазерные, VZ-400, VZ-400i, VZ-1000, VZ-2000 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
77679-20 28.02.2025 |
Сканеры лазерные мобильные, RIEGL VMX-1HA, RIEGL VMX-2HA, RIEGL VMQ-1HA Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
78906-20 07.08.2025 |
Сканеры лазерные, RIEGL VZ-200, RIEGL VZ-2000i Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Системы мобильного сканирования (АГМ-МС7)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы мобильного сканирования (АГМ-МС7)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тюменский ЦСМ Тюменская область |
20861 | 20861 |
Программное обеспечение
Сканеры поставляются с программным обеспечением (ПО) RIEGL RiACQUIRE MLS и RIEGL RiPROCESS. ПО сканеров разработано с учетом требований безопасности и исключения несанкционированного, как случайного или непреднамеренного доступа, так и от преднамеренных изменений. С этой целью предусмотрено специальное средство защиты, что обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации. Таким образом исключается возможность несанкционированного влияния на ПО и измерительную информацию. Защита ПО от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное наименование ПО |
RIEGL RiPROCESS |
RIEGL RiACQUIRE MLS |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.6.8 |
2.3.7.0 |
|
Цифровой идентификатор ПО |
5А633730 |
5E1AF47D |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканеров.
Лист № 5 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сканерам лазерным мобильным RIEGL VMX-1HA, RIEGL VMX-2HA, RIEGL VMQ -1HA
Государственная поверочная схема для координатно-временных средств измерений, утверждённая приказом Росстандарта от 29 декабря 2018 г. № 2831
Техническая документация «RIEGL Laser Measurement Systems GmbH», Австрия
Поверка
Поверкаосуществляется по документу МП АПМ 90-19 «Сканеры лазерные мобильные
RIEGL VMX-1HA, RIEGL VMX-2HA, RIEGL VMQ-1HA. Методика поверки», утверждённому ООО «Автопрогресс-М» «10» декабря 2019 года.
Основные средства поверки:
- эталон 2-го разряда (фазовый светодальномер, тахеометр) в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утвержденной приказом Росстандарта от 29 декабря 2018 г. № 2831.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«RIEGL Laser Measurement Systems GmbH», Австрия
Адрес: Riedenburgstrasse 48, A-3580 Horn, Austria
Телефон: +43-2982-4211
Е-mail: office@riegl.co.at
Заявитель
Общество с ограниченной ответственностью «АРТГЕО » (ООО «АРТГЕО»)ИНН 7703725067
Юридический адрес: 117342, г. Москва, ул. Бутлерова, д. 17Б, этаж 2, помещение XI, комната 60ж, офис 6
Адрес: 108814, г. Москва, п. Сосенское, ж/к Дубровка, ул. Рябиновая, д. 1, корп. 2, оф. 1 Телефон: +7 (495) 781-78-88
E-mail: info@art-geo.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 123308, г. Москва, ул. Викторенко, 16, стр.1
Телефон: +7 (495) 120-03-50, факс: +7 (499) 120-03-50 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия сканера реализует в динамике полярный метод измерения координат в пространстве.
Конструктивно, сканеры состоят из блока измерительных датчиков и блока управления.
Блок измерительных датчиков, включающий высокочастотные лазерные импульсные дальномеры с оптико-механическим приводом отклонения лазерного излучения, цифровые фото (видео) камеры, инерциальную систему навигации и ГНСС-приемник, устанавливается на автомобиль с помощью специальной рамы, входящей в комплект поставки.
Блок управления устанавливается внутри автомобиля и с помощью кабеля соединяется с измерительным блоком.
Управление сканерами осуществляется с помощью управляющего бортового компьютера с установленным программным обеспечением (ПО) RIEGL RiACQUIRE MLS.
Измерительная информация (местоположение сканера, угол сканирования и расстояния до сканируемых точек) записывается на запоминающее устройство, состоящее из сменных жестких дисков, и в дальнейшем передается для обработки на компьютер с установленным ПО RIEGL RiPROCESS. В результате обработки, на экране монитора отображается цифровое изображение сканированного объекта, состоящее из точек с известными координатами. При выборе ситуационных точек, на экране монитора отображаются расстояния между ними, вычисленные по разности координат.
Изображение от подключаемых фото (видео) камер автоматически накладывается на сканируемые объекты, что делает процесс обработки и измерений более удобным и производительным.
Опционально сканеры могут комплектоваться датчиком пути, который устанавливается на одно из колес автомобиля.
Электропитание сканеров осуществляется от бортовой сети автомобиля. При необходимости, подключается блок резервных аккумуляторов.
Ограничение доступа к внутренним узлам обеспечивается технологией производства. Корпус сканеров не пломбируется. Все внутренние винты покрыты специальным защитным лаком. Обслуживание сканеров выполняется в сервисных центрах.
Сканеры выпускаются в 3 модификациях и имеют следующие особенности:
-
- сканер RIEGL VMX-1HA имеет два сканирующих датчика, что увеличивает зону сканирования и имеет интерфейс для подключения до 6 цифровых фото (видео) камер.
-
- сканер RIEGL VMX-2HA имеет два сканирующих датчика, что увеличивает зону сканирования и имеет интерфейс для подключения до 9 цифровых фото (видео) камер.
-
- сканер RIEGL VMQ-1HA имеет один сканирующий датчик. Для настройки зоны сканирования, измерительный блок устанавливается на поворотное устройство. Разработанный интерфейс позволяет подключать до 4 цифровых фото (видео) камер.
Внешний вид сканеров RIEGL VMX-1HA, RIEGL VMX-2HA, RIEGL VMQ -1HA и место нанесения знака утверждения типа представлены на рисунках 1, 2 и 3.

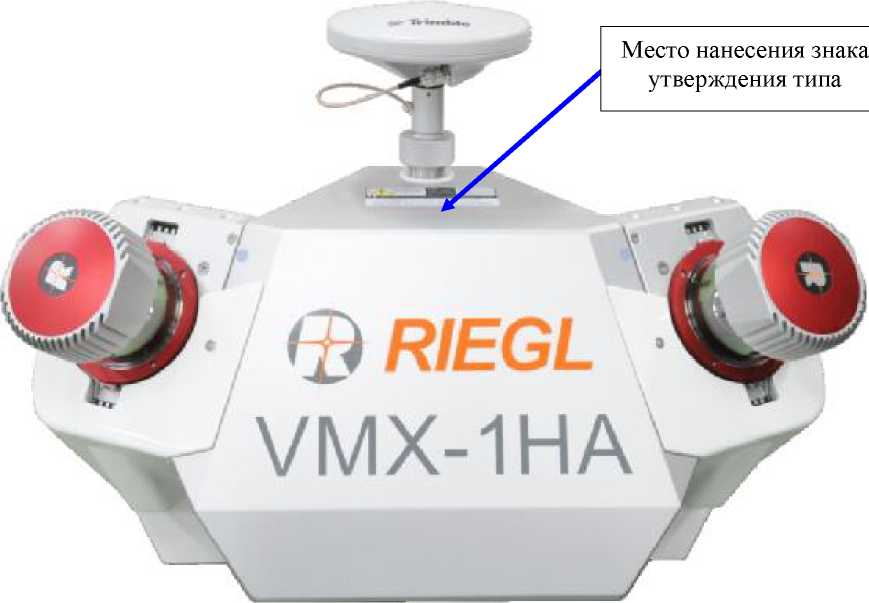

Рисунок 1 - Внешний вид сканеров RIEGL VMX-1HA
Место нанесения знака утверждения типа

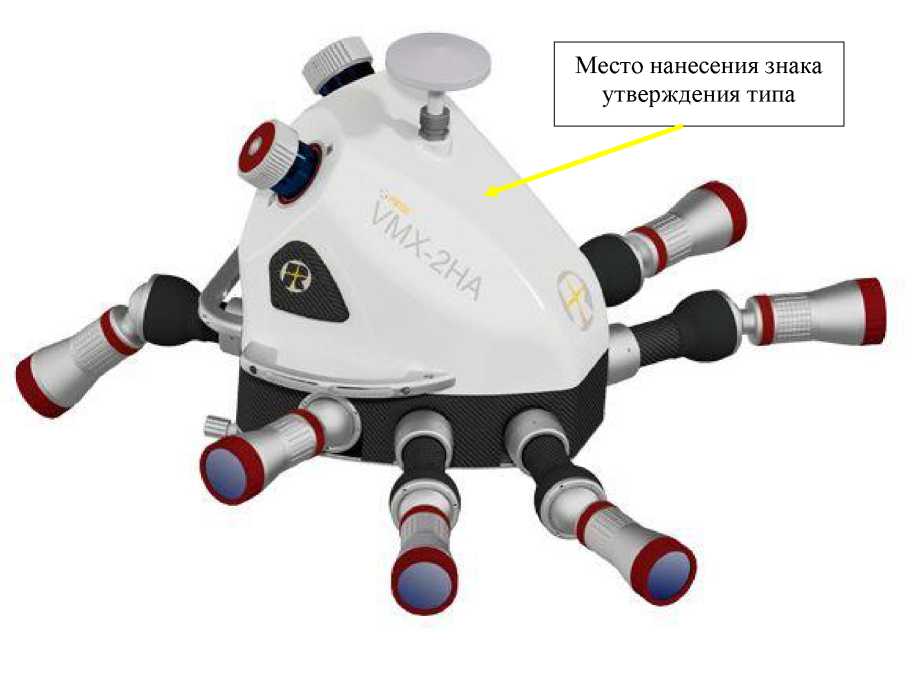

Рисунок 2 - Внешний вид сканеров RIEGL VMX-2HA
Место нанесения знака утверждения типа
г
Рисунок 3 - Внешний вид сканеров RIEGL VMQ-1HA
Таблица 4 - Комплектность сканеров лазерных мобильных RIEGL VMX-1HA,
RIEGL VMX-2HA, RIEGL VMQ -1HA
|
Наименование |
Обозначение |
Количество |
|
Сканер |
RIEGL VMX-1HA или RIEGL VMX-2HA или RIEGL VMQ -1HA |
1 шт. |
|
Датчик пути |
- |
по заказу |
|
Блок управления |
- |
1 шт. |
|
Кабель подключения |
- |
1 шт. |
|
Установочная рама с монтажным комплектом |
- |
1 шт. |
|
Компьютер управления |
- |
по заказу |
|
Аккумулятор резервный |
- |
по заказу |
|
Комплект программного обеспечения |
- |
1 шт. |
|
Руководство по эксплуатации на русском языке |
1 шт. | |
|
Методика поверки |
МП АПМ 90-19 |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модель |
VMX-1HA |
VMX-2HA |
VMQ-1HA |
|
Диапазон измерений, м |
от 1,2 до 420 | ||
|
Границы допускаемой абсолютной погрешности измерения расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов (при доверительной вероятности 0,67), мм |
±50 | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
VMX-1HA |
VMX-2HA |
VMQ-1HA | |
|
Угловое поле сканирования, ° |
360 | |||
|
Диапазон частоты сканирования, Гц |
от 10 до 200 |
от 10 до 500 |
от 10 до 250 | |
|
Диапазон частоты измерений, кГц |
от 600 до 2000 |
от 300 до 1000 | ||
|
Длина волны лазерного излучения, нм |
1550* | |||
|
Мощность лазерного излучения, мВт, не | ||||
|
более |
2.5* | |||
|
Класс безопасности лазерного | ||||
|
излучения |
1* | |||
|
Напряжение электропитания | ||||
|
постоянного тока от бортовой сети, В |
от 11 до 15 | |||
|
Потребляемая мощность, Вт, не более |
350 |
1050 |
260 | |
|
Диапазон рабочих температур, °С: | ||||
|
- измерительный блок |
от -10 до +40 | |||
|
- блок управления |
от 0 до +40 | |||
|
Габаритные размеры (ДхШ*В), мм, не | ||||
|
более: | ||||
|
- измерительный блок |
737x1038x485 |
1510x1273x1275 |
496x387x507 | |
|
- блок управления |
560x455x265 |
560x455x265 |
560x455x265 | |
|
- установочная рама |
778x515x120 |
1273x440x111 |
1149x514x180 | |
|
Масса, не более, кг, не более: | ||||
|
- измерительный блок |
50,6 |
59,1 |
18,0 | |
|
- блок управления с кабелем |
34,0 |
30,0 |
34,0 | |
|
- установочная рама |
13,0 |
17,3 |
22,0 | |
|
*- параметры лазерного излучения соответствуют требованиям безопасности ГОСТ Р МЭК | ||||
|
60825-1-2009 «Безопасность лазерной аппаратуры. Классификация оборудования, требования | ||||
|
и руководство для потребителей». | ||||
