Номер по Госреестру СИ: 66456-17
66456-17 Антенна рамочная активная
(EMCO 6507)
Назначение средства измерений:
Антенна рамочная активная ЕМСО 6507 предназначена (совместно с измерительным приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности магнитного поля.
Внешний вид.
Антенна рамочная активная
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится методом офсетной печати на маркировочный ярлык и на титульный лист документа «Антенна рамочная активная ЕМСО 6507. Руководство по эксплуатации ЕМСО 6507-16 РЭ» методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антенне рамочной активной ЕМСО 6507
ГОСТ Р 8.808-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу ЕМСО 6507-16 МП «Инструкция. Антенна рамочная активная
ЕМСО 6507. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 июля 2016 года.
Основные средства поверки:
- государственный рабочий эталон единиц напряженности электрического и магнитного полей 2 разряда в диапазоне частот от 10 Гц до 300 МГц (по ГОСТ Р 8.808-2012), регистрационный № 3.1.ZZT.0086.2013, диапазон воспроизведения напряженности магнитного поля от 0,8 до 8 мА/м, пределы допускаемой относительной погрешности воспроизведения напряженности магнитного поля ±6 %;
- измеритель акустический многофункциональный ЭКОФИЗИКА, регистрационный № 41157-09;
- приемник измерительный ESPI3, регистрационный № 26743-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Изготовитель
Фирма «An ESCO Technologies Company ETS-LINDGREN», США
Адрес: 1301 Arrow Point Drive Cedar Park, Texas 78613, США
Телефон: +1 (512) 531-6400; E-mail: support@ets-lindgren.com
Заявитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт автоматики им. Н. Л. Духова» (ФГУП «ВНИИА»)
ИНН 7707074137
Адрес: 101000, Москва, Моспочтамт, а/я 918
Юридический адрес: 127055, г. Москва, ул. Сущевская, д.22
Телефон: +7 (499) 978 78 03; Факс: +7 (499) 978 09 03; E-mail: vniia@vniia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: +7 (495) 526-63-00; Факс: +7 (495) 526-63-00; E-mail: office@vniiftri.ru
Антенна рамочная активная ЕМСО 6507 (далее - антенна) представляет собой направленную антенну, выполненную в виде 1 витка, образующего рамку округлой формы.
Конструктивно антенна состоит из экранированной рамки, предварительного усилителя (далее - усилитель) и выходного ВЧ разъема. На корпусе антенны монтируется держатель, позволяющий закреплять антенну на стандартной треноге.
Под воздействием магнитного поля в экранированной рамке наводится ЭДС, которая пропорциональна напряженности магнитного поля. Сигнал с экранированной рамки через усилитель подается на выходной ВЧ разъем.
Усилитель согласовывает импеданс экранированной рамки с волновым сопротивлением выходного ВЧ разъема (50 Ом) и осуществляет частотную коррекцию сигнала, что позволяет получить необходимую величину коэффициента калибровки антенны в диапазоне частот от 1 кГц до 30 МГц.
Питание усилителя осуществляется от аккумуляторных батарей, которые размещены в корпусе антенны.
Внешний вид антенны приведен на рисунке 1.
От несанкционированного доступа антенна защищена пломбированием. Место пломбирования приведено на рисунке 1.
Место нанесения знака утверждения типа приведено на рисунке 1.

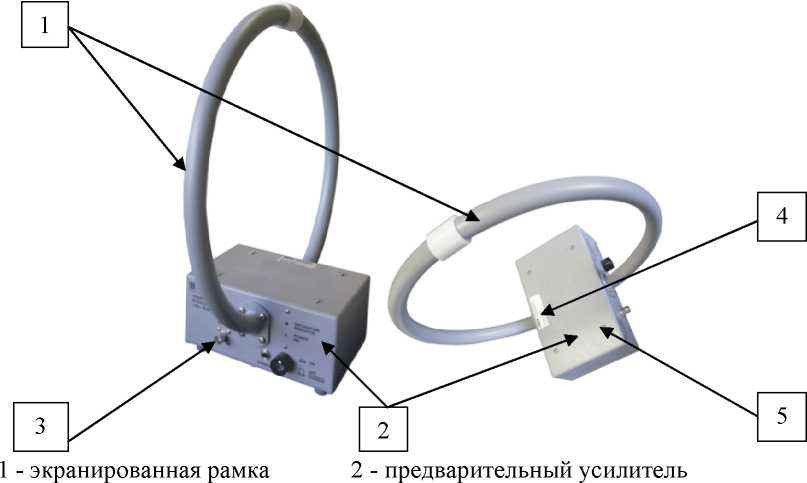

3 - выходной ВЧ разъем. 4 - место нанесения знака утверждения типа
5 - место пломбирования от несанкционированного доступа
Рисунок 1 - Внешний вид антенны рамочной активной ЕМСО 6507
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, кГц |
от 1 до 30000 |
Диапазон изменения коэффициента калибровки, дБ (м -1) |
от 12 до 56 |
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ (м-1) |
±2,0 |
Основные технические характеристики приведены в таблице 2.
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальное выходное сопротивление, Ом |
50 |
Тип выходного ВЧ разъема |
розетка BNC |
Время непрерывной работы при полностью заряженных аккумуляторных батареях, ч, не менее |
16 |
Напряжение питания зарядного устройства, В |
220 ± 4 |
Масса, кг, не более |
1,8 |
Диаметр экранированной рамки, мм, не более |
304 |
Г абаритные размеры антенны (высота х ширина х глубина), мм, не более |
368х188х327 |
Рабочие условия применения:
|
от +5 до +40 до 90 от 84 до 106,7 (от 630 до 800) |
