Сведения о средстве измерений: 66458-17 Антенна биконическая

Номер по Госреестру СИ: 66458-17
66458-17 Антенна биконическая
(EMCO 3180В)

Назначение средства измерений:
Антенна биконическая ЕМСО 3180В (далее - антенна) предназначена (совместно с измерительным приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности электрической составляющей электромагнитного поля.

сертификация программного обеспечения
Внешний вид. Антенна биконическая, http://oei-analitika.ru рисунок № 1
Внешний вид.
Антенна биконическая
Рисунок № 1
Внешний вид. Антенна биконическая, http://oei-analitika.ru рисунок № 2
Внешний вид.
Антенна биконическая
Рисунок № 2
Внешний вид. Антенна биконическая, http://oei-analitika.ru рисунок № 3
Внешний вид.
Антенна биконическая
Рисунок № 3

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 157913
ID в реестре СИ - 380313
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "An ESCO Technologies Company ETS-LINDGREN"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№129 от 2017.01.26 Об утверждении типов средств измерений

Наличие аналогов СИ: Антенна биконическая (EMCO 3180В)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "An ESCO Technologies Company ETS-LINDGREN"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
35354-07

Антенны рамочные активные, EMCO 6507
Фирма "An ESCO Technologies Company ETS-LINDGREN" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
35378-07

Антенны измерительные рупорные, ETS-LINDGREN 3116
Фирма "An ESCO Technologies Company ETS-LINDGREN" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
46773-11

Антенна рупорная измерительная, EMCO 3116
Фирма "An ESCO Technologies Company ETS-LINDGREN" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
46774-11

Антенна рупорная измерительная, EMCO 3115
Фирма "An ESCO Technologies Company ETS-LINDGREN" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
53909-13

Антенна рамочная активная, EMCO 6507
Фирма "An ESCO Technologies Company ETS-LINDGREN" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
62121-15

Антенна измерительная штыревая, EMCO 3301B
Фирма "An ESCO Technologies Company ETS-LINDGREN" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
66456-17

Антенна рамочная активная, EMCO 6507
Фирма "An ESCO Technologies Company ETS-LINDGREN" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
66457-17

Антенна логопериодическая, EMCO 3148В
Фирма "An ESCO Technologies Company ETS-LINDGREN" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
66458-17

Антенна биконическая, EMCO 3180В
Фирма "An ESCO Technologies Company ETS-LINDGREN" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
69709-17

Антенна рупорная измерительная с предусилителем, EMCO 3115-PA
Фирма "An ESCO Technologies Company ETS-LINDGREN" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
78947-20

Антенна логопериодическая многовибраторная, ETS 3148
Фирма "An ESCO Technologies Company ETS-LINDGREN" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
78944-20

Антенны измерительные логопериодические, ETS Lindgren EMCO 3147
Фирма "An ESCO Technologies Company ETS-LINDGREN" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
86043-22

Комплект эталонных антенн, EMCO 3121D
Фирма "An ESCO Technologies Company ETS-LINDGREN" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
87787-22

Комплект эталонных антенн, EMCO 3121D
Фирма "An ESCO Technologies Company ETS-LINDGREN" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Антенна биконическая (EMCO 3180В)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Антенна биконическая (EMCO 3180В)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист документа «Антенна биконическая ЕМСО 3180В. Руководство по эксплуатации ЕМСО 3180В-16 РЭ» методом компьютерной графики и на корпус штанги антенны в виде этикетки, выполненной типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к антенне биконической ЕМСО 3180В

ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц.

ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц.

Техническая документация фирмы-изготовителя.

Поверка

Поверка

осуществляется по документу ЕМСО 3180В-16 МП «Инструкция. Антенна биконическая ЕМСО 3180В. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 22 августа 2016 года.

Основные средства поверки:

- государственный рабочий эталон единицы коэффициента калибровки измерительных антенн 2 разряда РЭИА-1 (по ГОСТ Р 8.805-2012), регистрационный № 3.1.ZZT.0082.2013, диапазон частот от 26 до 1000 МГц, диапазон измерения коэффициента калибровки от 0 до 50 дБ (м-1), пределы допускаемой погрешности коэффициента калибровки ±1,0 дБ (м-1);

- государственный рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), регистрационный № 3.1.ZZT.0088.2013, диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;

- приемник измерительный ESPI3, регистрационный № 26743-09;

- анализатор электрических цепей векторный ZVL3, регистрационный № 37173-08.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.


Изготовитель


Фирма «An ESCO Technologies Company ETS-LINDGREN», США
Адрес: 1301 Arrow Point Drive Cedar Park, Texas 78613, США
Телефон: +1 (512) 531-6400
E-mail: support@ets-lindgren.com

Заявитель


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт автоматики им. Н. Л. Духова» (ФГУП «ВНИИА»)
ИНН 7707074137
Адрес: 127055, г. Москва, ул. Сущевская, д.22
Юридический адрес: 127055, г. Москва, ул. Сущевская, д.22
Телефон: +7 (499) 978 78 03
Факс: +7 (499) 978 09 03
E-mail: vniia@vniia.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский  институт  физико-технических  и  радиотехнических  измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: +7 (495) 526-63-00
Факс: +7 (495) 526-63-00
Е-mail: office@vniiftri,ru

Конструктивно антенна представляет собой приемный биконический симметричный вибратор, конструктивно объединенный с корпусом ручки антенны (штангой). В торце ручки антенны (штанги) расположен выходной ВЧ соединитель.

Под действием электрического поля в биконическом симметричном вибраторе антенны наводится ЭДС, которая пропорциональна напряженности электрического поля. Сигнал с биконического симметричного вибратора передается в коаксиальный тракт с волновым сопротивлением 50 Ом, подключаемого к измерительному приемному устройству.

В комплект поставки антенны входят два вида сменных биконических симметричных вибраторов: конуса большие и конуса малые.

Антенна оснащена штативом (треногой).

Антенна защищена от несанкционированного доступа пломбированием одного из винтов на корпусе ручки антенны (штанги).

Внешний вид антенны с конусами малыми приведен на рисунке 1.

Внешний вид антенны с конусами большими приведен на рисунке 2.

Схема пломбирования антенны от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 3.

Антенна может использоваться в комплекте с генератором сигналов для создания переменного электрического поля.

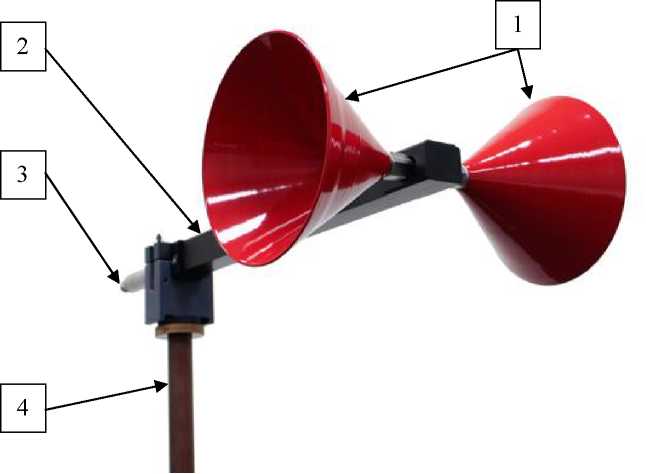

Внешний вид. Антенна биконическая (EMCO 3180В), http://oei-analitika.ru
  • 1 - приемный биконический симметричный вибратор

  • 2 - ручка антенны (штанга)

  • 3 - выходной ВЧ соединитель

  • 4 - штатив

Рисунок 1

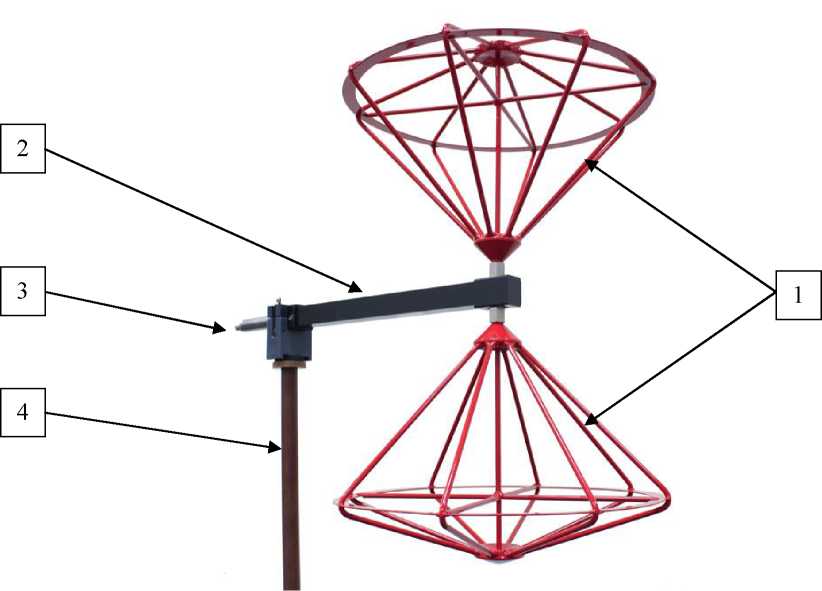

Внешний вид. Антенна биконическая (EMCO 3180В), http://oei-analitika.ru

1 - приемный биконический симметричный вибратор

2 - ручка антенны ( штанга)

3 - выходной ВЧ соединитель

4 - штатив

Рисунок 2

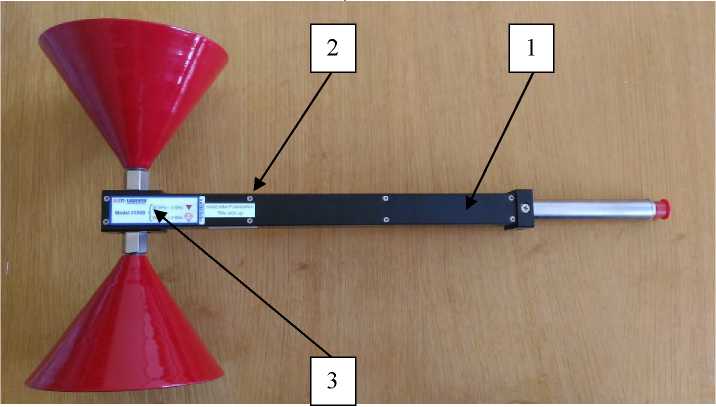

Внешний вид. Антенна биконическая (EMCO 3180В), http://oei-analitika.ru
  • 1 - ручка антенны ( штанга)

  • 2 - место пломбировки от несанкционированного доступа

  • 3 - место нанесения знака утверждения типа Рисунок 3

Программное обеспечение отсутствует.


Комплектность антенны приведена в таблице 3.

Таблица 3 - Комплектность антенны

Наименование

Обозначение

Количество

Антенна биконическая ЕМСО 3180В в составе:

1

- конус большой

2

- конус маленький

2

- ручка антенны (штанга)

1

Штатив 4-TR

1

Руководство по эксплуатации

ЕМСО 3180В-16 РЭ

1

Методика поверки

ЕМСО 3180В-16 МП

1


Метрологические характеристики приведены в таблице 1.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон частот, МГц

  • - с конусами большими

  • - с конусами малыми

от 30 до 1000

от 30 до 3000

Диапазон изменений коэффициента калибровки, дБ (м-1):

  • - с конусами большими

  • - с конусами малыми

от 9 до 33

от 18 до 52

Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ

±2,0

Основные технические характеристики приведены в таблице 2.

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Тип выходного ВЧ соединителя

N розетка.

Масса, кг, более

  • - с конусами большими

  • - с конусами малыми

2,30

1,25

Г абаритные размеры (длина х ширина), см, не более

  • - с конусами большими

  • - с конусами малыми

72,2x66,3

60,5x30,0

Диаметр конуса, см, не более

  • - большого

  • - малого

40,0

16,5

Рабочие условия применения:

О

  • - температура окружающего воздуха, С

  • - атмосферное давление, кПа (мм рт.ст.)

  • - относительная влажность воздуха, %

от 0 до +40

от 84 до 106,7 (от 630 до 800) до 90
