Номер по Госреестру СИ: 46774-11
46774-11 Антенна рупорная измерительная
(EMCO 3115)
Назначение средства измерений:
Антенна рупорная измерительная EMCO 3115 (далее - антенна) предназначена для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте. Совместно с измерительными приемными устройствами антенна предназначена для измерения плотности потока энергии электромагнитного поля, совместно с генераторами - для возбуждения электромагнитного поля с заданной плотностью потока энергии.
Внешний вид.
Антенна рупорная измерительная
Рисунок № 1
Внешний вид.
Антенна рупорная измерительная
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации PN 399039 РЭ методом компьютерной графики и на корпус антенны рупорной измерительной с помощью этикетки, выполненной типографским.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
1. Антенна рупорная измерительная EMCO 3115. Руководство по эксплуатации PN 399039 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антенне рупорной измерительной EMCO 31151. ГОСТ Р 8.574-2000 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц».
Поверка
Поверка осуществляется по документу «Антенна рупорная измерительная EMCO 3115. Методика поверки» PN 399039 МП.Основное поверочное оборудование:
- измеритель КСВН панорамный Р2-83, пределы допускаемой основной погрешности измерения КСВН ± (5К+5) %;
- рабочий эталон для поверки измерительных антенн РЭИА-2, диапазон частот от 1 до 40 ГГц, пределы допускаемой основной погрешности определения коэффициента усиления поверяемых антенн ± 0,2 дБ.
Изготовитель
Фирма An ESCO Technologies Company ETS LINDGREN, США, 1301 Arrow Point Drive, Cedar Park, Texas 78613.Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»), аттестат аккредитации № 30002-08 от 04.12.2008 г.Адрес: 141570, Московская область, Солнечногорский р-н, г.п. Менделеево, ФГУП «ВНИИФТРИ», Тел: (495) 744-81-12, факс: (499) 720-93-34, E-mail: director@vniiftri.ru
Антенна представляет собой плавно расширяющийся двухгребневый волноводный переход с излучающим раскрывом прямоугольного сечения с диапазонным волноводно-коаксиальным переходом. Вход антенны стандартный N типа коаксиальный с волновым сопротивлением 50 Ом. Фотография общего вида антенны приведена на рисунке 1.

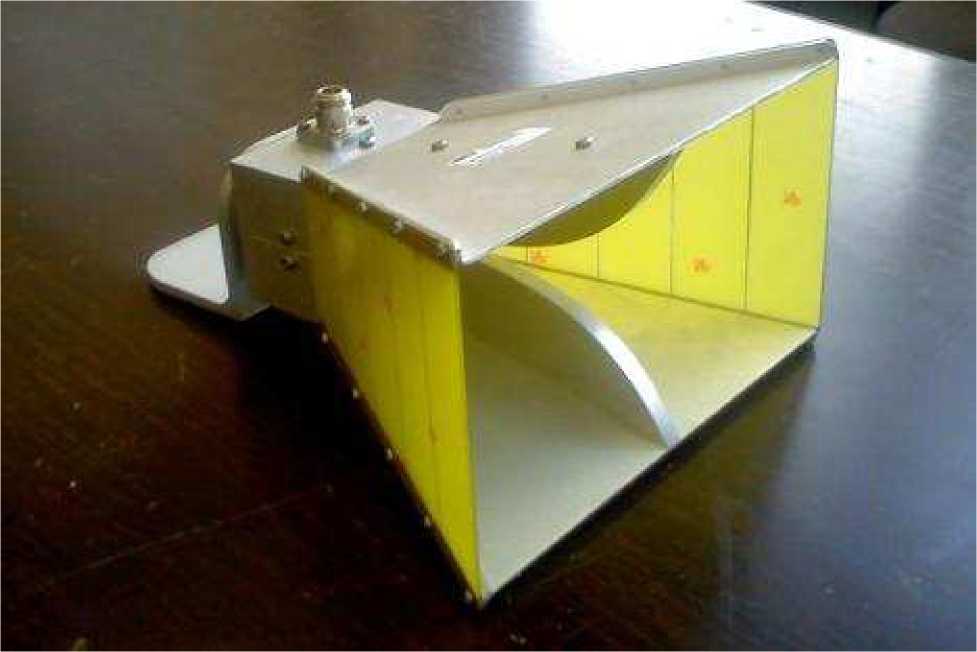

Рисунок 1 - Фотография общего вида антенны
Лист № 2 всего листов 3 Место пломбировки от несанкционированного доступа обозначено стрелкой на рисунке 2.

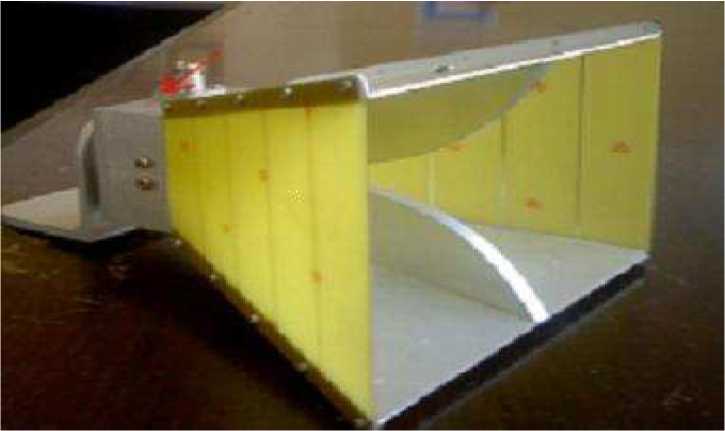

Рисунок 2 - Пломбировка от несанкционированного доступа
Рабочие условия эксплуатации антенны соответствуют группе 4 ГОСТ 22261-94 с пределами рабочих температур окружающей среды от минус 10 до плюс 50 оС.
№ n/i Наименование Обозначение Кол- во 1 Антенна рупорная измерительная EMCO 3115 PN 399039 1 2 Руководство по эксплуатации PN 399039 РЭ 1 3 Методика поверки PN 399039 МП 1 Лист № 3 всего листов 3 | |||||||||||||||||
Диапазон частот, ГГц |
от 1 до 18 | ||||||||||||||||
Диапазон коэффициента усиления, дБ |
от 10 до 17 | ||||||||||||||||
Коэффициент стоячей волны (КСВН), не более |
1,5 | ||||||||||||||||
Пределы допускаемой относительной погрешности | |||||||||||||||||
коэффициента усиления антенны, дБ |
± 1,5 | ||||||||||||||||
Уровень сигнала ортогональной поляризации | |||||||||||||||||
относительно сигнала основной поляризации на выходе | |||||||||||||||||
антенны, дБ, не более |
минус 20 | ||||||||||||||||
Максимальная мощность на коаксиальном входе, Вт |
300 | ||||||||||||||||
Масса, кг, не более |
1,2 | ||||||||||||||||
Габаритные размеры, мм, не более: | |||||||||||||||||
- длина |
279 | ||||||||||||||||
- ширина |
244 | ||||||||||||||||
- высота |
159 |
